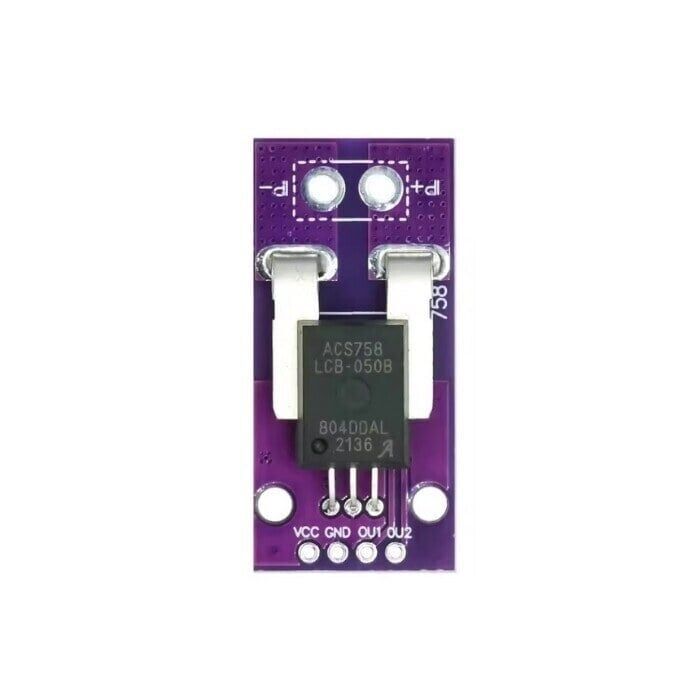

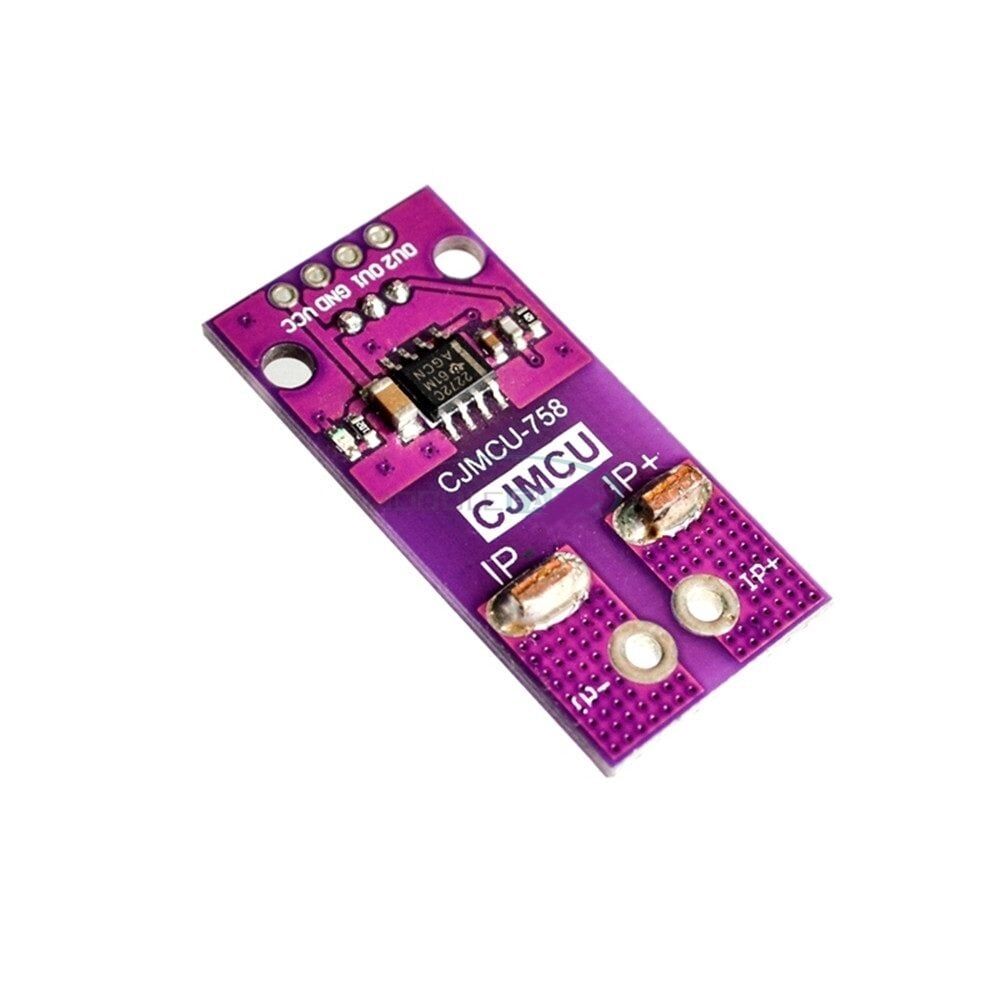

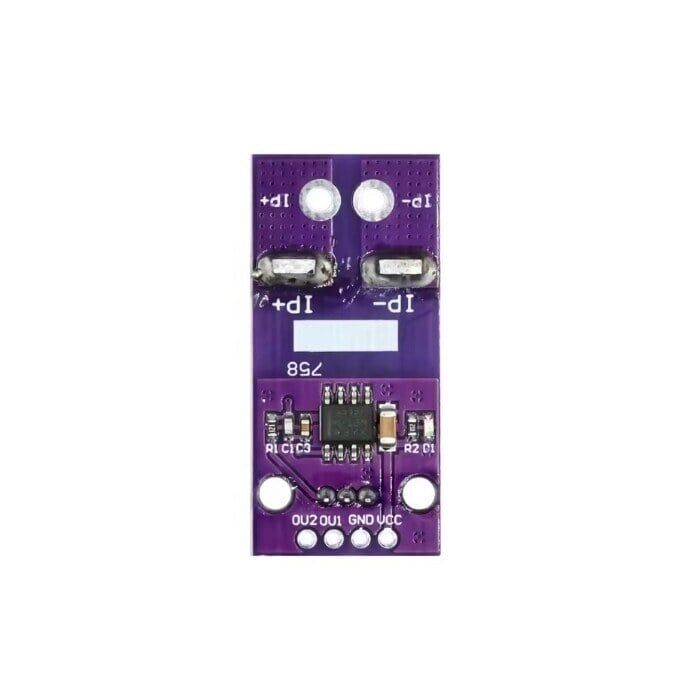

ACS758 - CJMCU-758 3V-5.5V Hall Akım Sensörü Modülü

ACS758 - CJMCU-758 modülü, Allegro Microsystems üretimi ACS758 Hall etkili akım sensörü entegresini taşıyan hazır bir ölçüm kartıdır. Ölçülecek akım modül üzerindeki kalın bakır iletken yoldan geçer; bu yol ile sensör çipinin sinyal tarafı arasında galvanik izolasyon bulunur, yani yüksek akımlı hat ile mikrodenetleyicinin beslendiği düşük gerilimli devre birbirine hiç değmez. İçindeki Hall etkisi elemanı, iletkenden geçen akımın oluşturduğu manyetik alanı temassız biçimde algılar ve bunu akımla doğru orantılı bir analog gerilime dönüştürür; yani devreye seri direnç (shunt) eklemeden, iletkeni kesmeden ölçüm yapılır. Çıkış ucu, Arduino gibi bir kartın analog girişine doğrudan bağlanarak hem DC hem AC akımın, yönü de ayırt edilerek ölçülmesini sağlar. Modül önceden kalibre edilmiş halde gelir; kullanıcının yapması gereken tek şey besleme, toprak ve çıkış uçlarını doğru bağlayıp okunan gerilimi yazılımda akım değerine çevirmektir.

Teknik Özellikler

Öne Çıkan Özellikler

• Ölçülen akım hattı ile kontrol devresi arasında galvanik izolasyon sağlar, böylece mikrodenetleyici yüksek akımlı/gerilimli hattan fiziksel olarak ayrı kalır ve olası bir arızada zarar görme riski azalır.
• ±50A aralığına kadar hem pozitif hem negatif yöndeki akımı tek modülle ölçebilir, yani akım yönü de belirlenebilir; şarj/deşarj gibi çift yönlü akım senaryolarında ayrı bir devreye gerek kalmaz.
• 40 mV/A hassasiyet, ±50 A gibi geniş bir aralığı 0,5-4,5 V'luk analog çıkışa sığdırır; orta ve yüksek akımlarda mikrodenetleyicinin ADC'siyle rahat okunabilecek bir sinyal verir. Geniş aralığın karşılığı olarak 1 A altındaki küçük akımlarda çözünürlük sınırlıdır; bu tür ölçümler için daha dar aralıklı bir sensör tercih edilmelidir.
• Dahili iletken direnci yaklaşık 100 µΩ olduğundan ölçüm sırasında devrede ek güç kaybı ve ısınma çok düşük kalır; yüksek akımlarda bile modül üzerinde belirgin bir gerilim düşümü oluşmaz.
• 120 kHz bant genişliği ve yaklaşık 4 µs tepki süresi ile hızlı değişen akım darbelerini de yakalayabilir, bu sayede motor sürücü gibi anlık akım sıçraması olan devrelerde de kullanılabilir.
• 3,0-5,5V geniş besleme aralığı sayesinde hem 3,3V hem 5V mantık seviyesiyle çalışan kartlarla doğrudan uyumludur; çıkış aralığı da besleme gerilimiyle orantılı şekilde ölçeklenir.
• Analog çıkış, bir mikrodenetleyicinin ADC girişine doğrudan bağlanarak ek harici devre gerektirmeden akım değerine ulaşılmasını sağlar; harici bir amplifikatör veya bölen direnç kullanmaya gerek kalmaz.

Kullanım Alanları

• Bir güneş paneli şarj kontrolcüsünde panelden akan şarj akımını sürekli ölçüp mikrodenetleyiciye aktarmak ve buna göre şarj stratejisini ayarlamak.
• Lityum pil paketlerinde şarj ve deşarj akımını izleyerek batarya yönetim sistemine (BMS) veri sağlamak ve aşırı akım durumunda şarjı kesmek.
• DC motor sürücü devrelerinde motorun çektiği akımı izleyip aşırı yük veya kilitlenme (stall) durumunda motoru otomatik olarak durdurmak.
• Bir 3D yazıcı veya CNC güç kaynağında besleme hattındaki akımı ölçerek anlık güç tüketimini hesaplamak ve aşırı akım koruması eklemek.
• Akıllı priz veya enerji izleme projelerinde bir cihazın çektiği akımı ölçüp gerçek zamanlı güç tüketimini bir ekranda veya uygulamada göstermek.
• Robotik projelerde tekerlek veya kol motorlarının çektiği akımı izleyerek engelle karşılaşma ya da mekanik sıkışma durumunu tespit edip motoru durdurmak.
• Laboratuvar tipi güç kaynağı test düzeneklerinde çıkış akımını sürekli izleyip belirlenen güvenlik sınırının üzerine çıkıldığında alarm üretmek veya çıkışı kesmek.

Bağlantı ve Kullanım

Modül üzerinde besleme için VCC ve GND pinleri bulunur; VCC kullanılan karta göre 3,3V veya 5V hattına, GND ise ortak toprağa bağlanır. Analog çıkış olan OUT pini, Arduino gibi bir mikrodenetleyicinin analog giriş pinine (örneğin A0) doğrudan bağlanır ve analogRead() ile okunan değer, bilinen sıfır akım gerilimi olan Vcc/2'den sapma miktarına göre akım değerine çevrilir. Pratikte akım, Akım = (Ölçülen çıkış gerilimi - Vcc/2) / Hassasiyet formülüyle hesaplanır; çıkış oransal (ratiometric) olduğu için 40 mV/A değeri 5V beslemede geçerlidir, 3,3V beslemede hassasiyet yaklaşık 26,4 mV/A'ya iner (hassasiyet ≈ 0,008 x Vcc), bu yüzden formüldeki bölen kullanılan besleme gerilimine göre alınmalıdır; ayrıca en doğru sonuç için Vcc/2 değeri sabit bir kabul yerine, devrede hiç akım yokken gerçekten ölçülerek yazılıma girilmelidir. Ölçülecek akımın geçtiği iletken, modül üzerindeki vida terminallerinden veya bakır yoldan devreye seri olarak bağlanır; akımın yönüne göre çıkış gerilimi orta noktanın üzerine veya altına kayar. Daha kararlı bir ölçüm için modülün besleme hattına yakın bir yere küçük bir baypas kondansatörü eklemek, OUT ucundan ADC girişine giden hattı kısa tutmak ve gürültülü ortamlarda birden fazla analog okumanın ortalamasını almak önerilir.

Paket İçeriği

• 1 x ACS758 CJMCU-758 Hall akım sensörü modülü
• Besleme (VCC, GND) ve analog çıkış (OUT) için lehimli pin başlıkları (header)
• Akım iletkeninin bağlanacağı vida terminali / bakır iletken yol

Dikkat Edilmesi Gerekenler

• Modül üzerindeki iletken yalnızca belirtilen ±50A aralığına göre tasarlanmıştır; bu sınırın sürekli olarak aşılması sensörü kalıcı biçimde zarar verebilir ve ölçüm doğruluğunu bozabilir.
• Analog çıkış, sıfır akımda besleme geriliminin yarısına (Vcc/2) yakın bir değerde durur; bu referans ofseti yazılımda mutlaka hesaba katılmalıdır, aksi halde okunan değer hatalı yorumlanır ve akım yokken bile "akım var" gibi görünebilir.
• Yüksek akım hattı ile kontrol devresi galvanik olarak izole olsa da, ölçülen hat üzerinde tehlikeli gerilim veya akım bulunabileceğinden bağlantılar mutlaka enerji kesilmiş haldeyken yapılmalı ve uygun kablo kesiti kullanılmalıdır.
• Uzun ve gürültülü kablo hatları analog çıkışta parazite yol açabilir; OUT hattının mümkün olduğunca kısa tutulması ve gerekiyorsa yazılımsal ortalama veya basit bir filtre uygulanması önerilir.
• Sensör entegresinin sıcaklık aralığı -40°C ile +150°C olsa da modül üzerindeki konnektör ve baskı devre gibi diğer bileşenler bu sınıra kadar test edilmemiş olabilir, bu yüzden aşırı sıcak veya nemli ortamlarda kullanılmamalıdır.
• Ölçülen akımın yönü ters bağlanırsa çıkış gerilimi orta noktanın altına iner; bu durum bir arıza değil, akım yönünün ters olduğunu gösterir ve yazılımda işaretle birlikte değerlendirilmelidir.
• Modülün doğruluğu, besleme geriliminin tam olarak belirtilen aralıkta ve mümkünse kararlı (regüleli) olmasına bağlıdır; dalgalı veya gürültülü bir besleme, ölçüm hassasiyetini olumsuz etkileyebilir.
