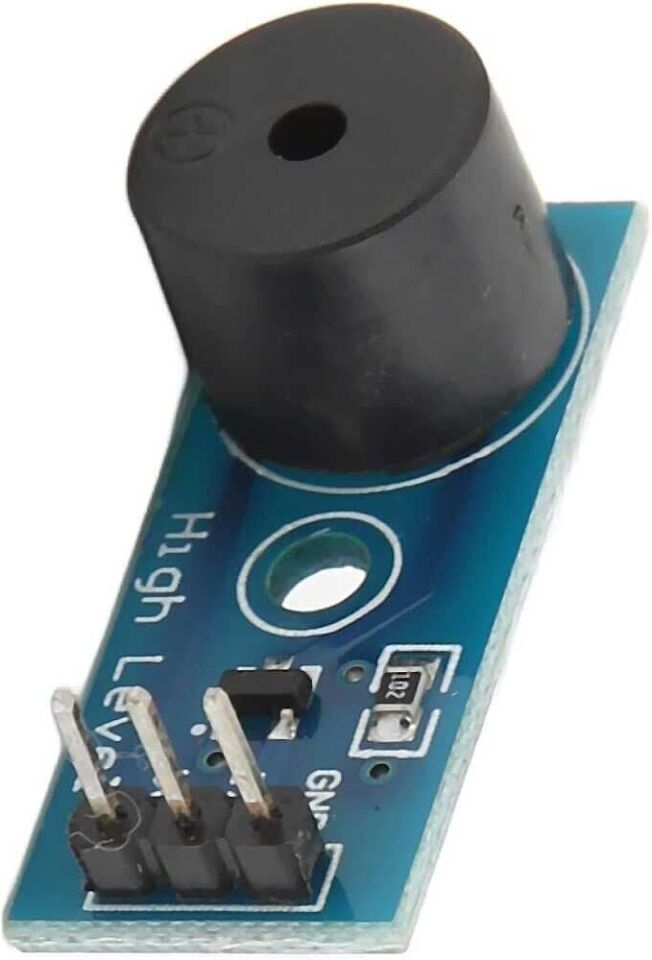

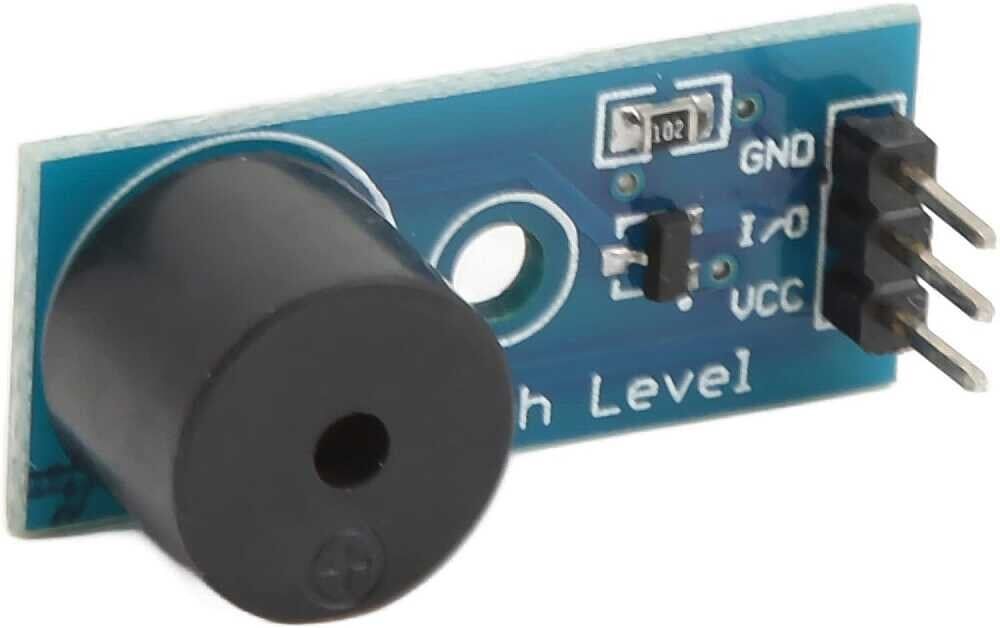

Aktif Buzzer Modülü
Aktif Buzzer Modülü, elektronik projelerde sesli uyarı ve bildirim üretmek için kullanılan, üzerinde piezoelektrik ses elemanı ve bir sürücü/salınım devresi barındıran kompakt bir karttır. İçindeki dahili osilatör devresi sayesinde buzzer'a yalnızca sabit bir DC gerilim uygulamak yeterlidir; devre, bu DC gerilimi otomatik olarak piezo elemanın ihtiyaç duyduğu titreşim sinyaline çevirir. Pasif buzzer modüllerinin aksine mikrodenetleyiciden ayrıca kare dalga (PWM) sinyali üretmeye gerek kalmaz, bu da yazılım tarafını basitleştirir. Üç pinli yapısı (sinyal, VCC, GND) sayesinde Arduino, ESP8266/ESP32 ve Raspberry Pi gibi kartların dijital çıkışına doğrudan, ek bileşen kullanmadan bağlanabilir. Sinyal pini lojik yükseğe (HIGH) çekildiğinde sabit frekansta sürekli bir ton üretir; bu basit açma/kapama mantığı sayesinde alarm, uyarı, buton geri bildirimi ve zamanlayıcı bitiş sinyali gibi uygulamalarda sıkça tercih edilir. Ek bir transistör veya sürücü devresi kurmadan basit bir kod satırıyla sesli çıkış elde edilebilir; bu da özellikle giriş seviyesi elektronik ve maker projelerinde tercih edilme sebeplerinden biridir.
Teknik Özellikler
| Çalışma Voltajı | 3,3V - 5V DC |
| Buzzer Tipi | Aktif (dahili osilatörlü, tek tonlu) |
| Ses Frekansı | Yaklaşık 2,5 kHz (sabit, ayarlanamaz) |
| Ses Şiddeti | Yaklaşık 85 dB (10 cm mesafede ölçüldüğünde) |
| Çalışma Akımı | Yaklaşık 25-30 mA (öterken) |
| Arayüz | 3 pin (Sinyal / I/O, VCC, GND) |
| Pin Etiketleri | Kart üzerinde genellikle S (sinyal), + (VCC), - (GND) olarak işaretlidir |
| Bağlantı Elemanı | 3 pinli erkek pin header; breadboard ve jumper kabloyla doğrudan uyumlu |
| Tetikleme Mantığı | Sinyal pini HIGH olduğunda öter, LOW olduğunda susar |
| Kontrol Yöntemi | Dijital açma/kapama (digitalWrite); PWM ile nota veya frekans değişimi desteklenmez |
| Çalışma Sıcaklığı | -20°C ile +70°C arası |
| Saklama Sıcaklığı | -30°C ile +105°C arası |
| Uyumluluk | Arduino UNO/Nano/Mega, ESP8266, ESP32, Raspberry Pi GPIO ile kullanılabilir |
| Kart Yapısı | FR-4 baskılı devre kartı üzerine monteli piezo ses elemanı ve sürücü bileşenleri |
| Ses Üretim Prensibi | Dahili osilatör, uygulanan sabit DC gerilimi otomatik olarak piezo elemanın ihtiyaç duyduğu titreşim sinyaline çevirir |
| Bağlantı Notu | Pin sırası (S / + / -) üreticiye göre değişebilir; bağlantıdan önce kart üzerindeki baskı etiketleri kontrol edilmelidir |
Öne Çıkan Özellikler
- Dahili osilatör devresi sayesinde ek harici sürücü devresi veya ayrı bir PWM sinyali gerektirmeden, tek bir DC gerilimle çalışır
- 3 pinli basit bağlantı yapısı (Sinyal, VCC, GND) ile breadboard veya delikli plaket üzerinde hızlı devre kurulumu sağlar
- 3,3V-5V geniş çalışma voltajı aralığı sayesinde hem 3,3V hem 5V lojik seviyeli mikrodenetleyici kartlarıyla uyumludur
- Düşük akım tüketimi (yaklaşık 25-30 mA) sayesinde doğrudan mikrodenetleyici dijital çıkışından, ek transistör devresi kurmadan tetiklenebilir
- Sabit yaklaşık 2,5 kHz frekansta, kolayca fark edilen ve karışık ortam gürültüsünde bile duyulabilen bir uyarı tonu üretir
- Erkek pin header bağlantısı sayesinde lehim gerektirmeden jumper kablolarla hızlıca prototipleme yapılabilir
Kullanım Alanları
- Ev ve iş yeri güvenlik/alarm sistemlerinde kapı, pencere veya hareket algılama sonrası sesli uyarı üretimi
- Buton basımı, tuş takımı girişi veya dokunmatik panel işlemlerinde kullanıcıya anlık sesli geri bildirim verilmesi
- Zaman aşımı, geri sayım bitişi, pişirme/yıkama süresi tamamlanması gibi işlem bitiş bildirimleri
- Sıcaklık, gaz, duman, nem veya hareket gibi sensör değerlerinin eşik seviyesini aştığı durumlarda sesli ikaz sistemleri
- Robotik ve otomasyon projelerinde durum bildirimi (hata sinyali, başlangıç onayı, görev tamamlama sesi)
- Park sensörü, mesafe ölçer veya seviye göstergesi gibi uygulamalarda eşik aşımı uyarısı
- Eğitim ve maker projelerinde mikrodenetleyicinin dijital çıkışını test etmeye yönelik temel sesli çıkış deneyleri
Bağlantı ve Kullanım
Modülün VCC pini kullanılan mikrodenetleyicinin lojik seviyesine uygun olarak 3,3V veya 5V besleme hattına, GND pini devrenin ortak toprağına, sinyal (I/O) pini ise mikrodenetleyicinin bir dijital çıkış pinine bağlanır. Arduino ortamında ilgili pin önce pinMode(pin, OUTPUT) ile çıkış olarak tanımlanır; ardından digitalWrite(pin, HIGH) komutuyla lojik yükseğe çekildiğinde buzzer hemen ötmeye başlar, digitalWrite(pin, LOW) komutuyla susturulur. Ayrı bir ton veya frekans komutuna ihtiyaç duyulmaz, çünkü ses üretimi tamamen kart üzerindeki dahili osilatör tarafından yönetilir. Aktif buzzer PWM ile farklı nota veya melodi üretmeye uygun olmadığından, birden fazla ton veya melodi çalınması gereken uygulamalarda bunun yerine pasif buzzer modülleri tercih edilmelidir. ESP32 veya ESP8266 gibi 3,3V lojik seviyeli kartlarla kullanılırken sinyal pini 3,3V'a çekilse dahi tetikleme sağlanabilir; ancak beslemenin (VCC) modülün belirtilen voltaj aralığı içinde kalmasına dikkat edilmelidir. Buzzer akımı (yaklaşık 25-30 mA) doğrudan sinyal pininden çekilir; pin akım sınırı düşük kartlarda (ör. Raspberry Pi) araya bir NPN transistörlü sürücü katı eklenmesi önerilir.
Paket İçeriği
- 1 x Aktif Buzzer Modülü
Dikkat Edilmesi Gerekenler
- VCC ve GND bağlantılarının ters yapılmaması gerekir; ters besleme modülü kalıcı olarak zarar verebilir
- Modül aktif tip olduğundan PWM sinyaliyle ton veya frekans değiştirilemez, kart her zaman sabit frekansta öter
- Belirtilen 3,3V-5V voltaj aralığının dışında besleme yapılması buzzer ömrünü kısaltabilir veya ses seviyesini olumsuz etkileyebilir
- Sinyal pinini doğrudan yüksek akım gerektiren bir yük olarak kullanmayın; pin yalnızca lojik seviye tetikleme sinyali sağlamalıdır
- Sürekli ve uzun süreli yüksek sesli çalışma sırasında modülün hemen yakınında uzun süre bulunmaktan kaçınılmalıdır
- Nemli, tozlu veya aşırı sıcak/soğuk ortamlarda piezo elemanın ve lehim bağlantılarının performansı zamanla düşebilir
