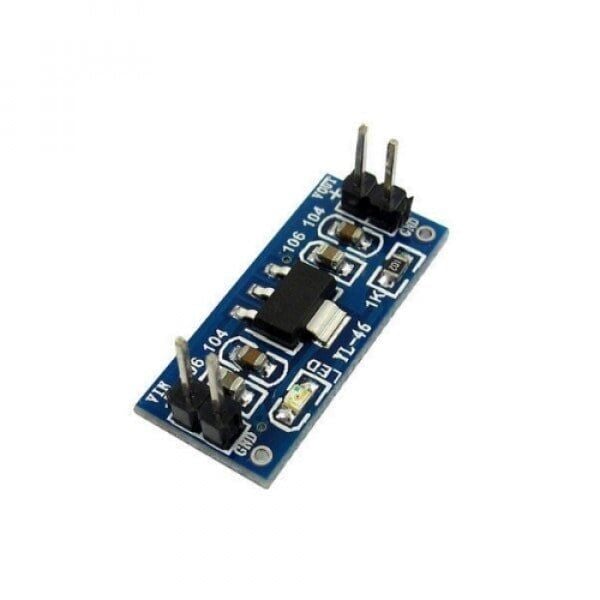

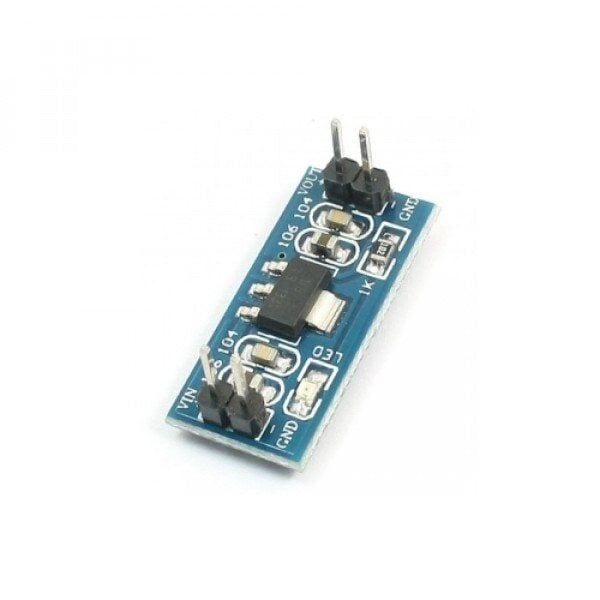

AMS1117 3.3V Güç Kaynağı Modülü

AMS1117 3.3V Güç Kaynağı Modülü, dengesiz veya yüksek bir DC gerilimi sabit ve temiz bir 3.3V çıkışa dönüştürmek için kullanılan doğrusal bir voltaj regülatörü (LDO) kartıdır. Kartın merkezinde bulunan AMS1117-3.3 entegresi, girişine uygulanan gerilimi iç devresiyle düşürerek çıkışta sabit 3.3V üretir; entegrenin dahili akım sınırlama ve termal koruma devreleri sayesinde aşırı yük veya aşırı ısınma durumunda regülatör kendini korur. Arduino, ESP8266/ESP32 gibi 3.3V mantık seviyesiyle çalışan mikrodenetleyici ve sensör devrelerine harici besleme sağlamak için yaygın şekilde kullanılan, üç pinli basit bir güç kartıdır. LDO (Low Dropout) ifadesi, regülatörün girişi ile çıkışı arasındaki gerilim farkının oldukça düşük seviyelere inebildiği ve buna rağmen çıkışın sabit kalabildiği anlamına gelir; bu sayede giriş geriliminin çıkışa yakın olduğu uygulamalarda regülatör üzerinde harcanan güç ve dolayısıyla ısınma da sınırlı kalır.

Teknik Özellikler

Öne Çıkan Özellikler

• Sabit 3.3V çıkış gerilimi sayesinde ek bir ayar veya potansiyometre gerekmeden doğrudan 3.3V'luk devrelere güç sağlar.
• Dahili akım sınırlama devresi, çıkışta kısa devre veya beklenmedik aşırı yük oluştuğunda entegreyi ve bağlı devreyi korur.
• Termal kapama (thermal shutdown) özelliği, entegre aşırı ısındığında çıkışı otomatik olarak keserek kalıcı hasarın önüne geçer.
• Düşük düşüş gerilimi (dropout) sayesinde giriş ile çıkış arasındaki fark az olsa bile regülasyon sürdürülebilir.
• Basit üç pinli (VIN, GND, VOUT) yapısı sayesinde breadboard, deney tahtası veya kendi devre kartına kolayca monte edilebilir.
• Doğrusal regülasyon prensibiyle çalıştığı için anahtarlamalı regülatörlere kıyasla çıkışında daha az elektriksel gürültü ve dalgalanma üretir.
• Küçük ve kompakt boyutu sayesinde prototipleme aşamasında da bitmiş ürün tasarımında da az yer kaplar.
• AMS1117 ailesinin 1.8V, 2.5V, 5V gibi farklı sabit çıkışlı versiyonları da bulunur; bu modül özel olarak 3.3V çıkış veren AMS1117-3.3 versiyonunu kullanır, bu nedenle çıkış gerilimi değiştirilemez.

Kullanım Alanları

• 5V çıkışlı bir USB adaptörden veya güç bankasından beslenen bir ESP8266/ESP32 modülüne temiz ve stabil 3.3V besleme sağlamak.
• Arduino projelerinde 5V hattından bağımsız ayrı bir 3.3V hat oluşturarak BMP280, MPU6500 gibi 3.3V ile çalışan sensörleri beslemek.
• Pil ile çalışan bir devrede 7-9V'luk bir pil grubunun gerilimini, 3.3V mantık seviyesindeki mikrodenetleyici için düşürüp sabitlemek.
• Üzerinde harici 3.3V çıkışı bulunmayan bir geliştirme kartına, ayrı bir 3.3V besleme hattı eklemek için harici modül olarak kullanmak.
• nRF24L01 veya benzeri RF alıcı-verici modüller için ana devredeki gürültülü 5V hattından bağımsız, temiz bir 3.3V besleme hattı oluşturmak.
• Eğitim ve laboratuvar ortamında farklı DC gerilim kaynaklarından sabit 3.3V elde ederek doğrusal regülatör devrelerinin çalışma prensibini göstermek.
• Kamera modülü veya küçük bir LCD ekran gibi 3.3V ile çalışan çevre birimlerini, sistemin ana 5V veya 9V besleme hattından ayrı bir 3.3V hattıyla beslemek.

Bağlantı ve Kullanım

Modül üzerinde VIN (giriş), GND (ortak toprak) ve VOUT (çıkış) olmak üzere üç bağlantı noktası bulunur; kaynağın artı ucu VIN'e, eksi ucu GND'ye, beslenecek devrenin güç girişi VOUT'a ve toprağı yine aynı GND hattına bağlanır. Kararlı bir regülasyon elde etmek için giriş gerilimi, 3.3V çıkış değerine düşüş (dropout) gerilimi eklenerek bulunan seviyenin üzerinde tutulmalı, pratikte rahat çalışma için 5V ile 12V arasında bir giriş gerilimi tercih edilmelidir. Yüksek akım çekilen uygulamalarda regülatör entegresinin ısınabileceği göz önünde bulundurulmalı, gerekiyorsa entegrenin bulunduğu alana hava akımı sağlanmalıdır. Devreye enerji vermeden önce çıkış geriliminin gerçekten 3.3V civarında olduğunun bir multimetre ile kontrol edilmesi, özellikle 3.3V ile sınırlı hassas sensör veya haberleşme modüllerinin bağlanmasından önce alınması gereken faydalı bir önlemdir.

Paket İçeriği

• 1 adet AMS1117 3.3V Güç Kaynağı Modülü (fabrika montajlı kart)
• Giriş ve çıkış bağlantı noktaları (VIN, GND, VOUT)
• Kart üzerinde giriş ve çıkış hattı için gerekli filtreleme kondansatörleri (fabrika montajlı)

Dikkat Edilmesi Gerekenler

• Bu bir anahtarlamalı regülatör değil, doğrusal (LDO) regülatördür; giriş-çıkış arasındaki gerilim farkı ve çekilen akım arttıkça entegre üzerinde ısıya dönüşen güç de artar, bu yüzden yüksek giriş gerilimiyle yüksek akım çekmekten kaçınılmalıdır.
• Çıkış akımı, üreticinin belirttiği maksimum değeri (1A) aşacak şekilde sürekli yüklenmemelidir; aksi halde entegre ısınarak termal korumaya girebilir ve çıkış kesilebilir.
• Giriş polaritesine dikkat edilmelidir; VIN ve GND'nin ters bağlanması modülde kalıcı hasara yol açabilir.
• Giriş gerilimi, entegrenin mutlak maksimum sınırı olan 15V'un üzerine çıkarılmamalıdır.
• Pinler lehimlenirken kısa devre oluşturulmamasına, özellikle VIN ile VOUT hatlarının yanlışlıkla birbirine temas etmemesine dikkat edilmelidir.
• Yüksek akımlı veya yüksek giriş-çıkış farkı olan kullanımlarda regülatörün gövdesi ısınabilir; aşırı ısınma fark edilirse giriş gerilimi düşürülmeli veya çekilen akım azaltılmalıdır.
• Kartın pin header'ları lehimlenirken uzun süreli ve aşırı sıcaklıkta lehim ucu temasından kaçınılmalı, hem pinlerin hem de kart üzerindeki küçük yüzey montaj bileşenlerinin ısıdan zarar görmemesine özen gösterilmelidir.
