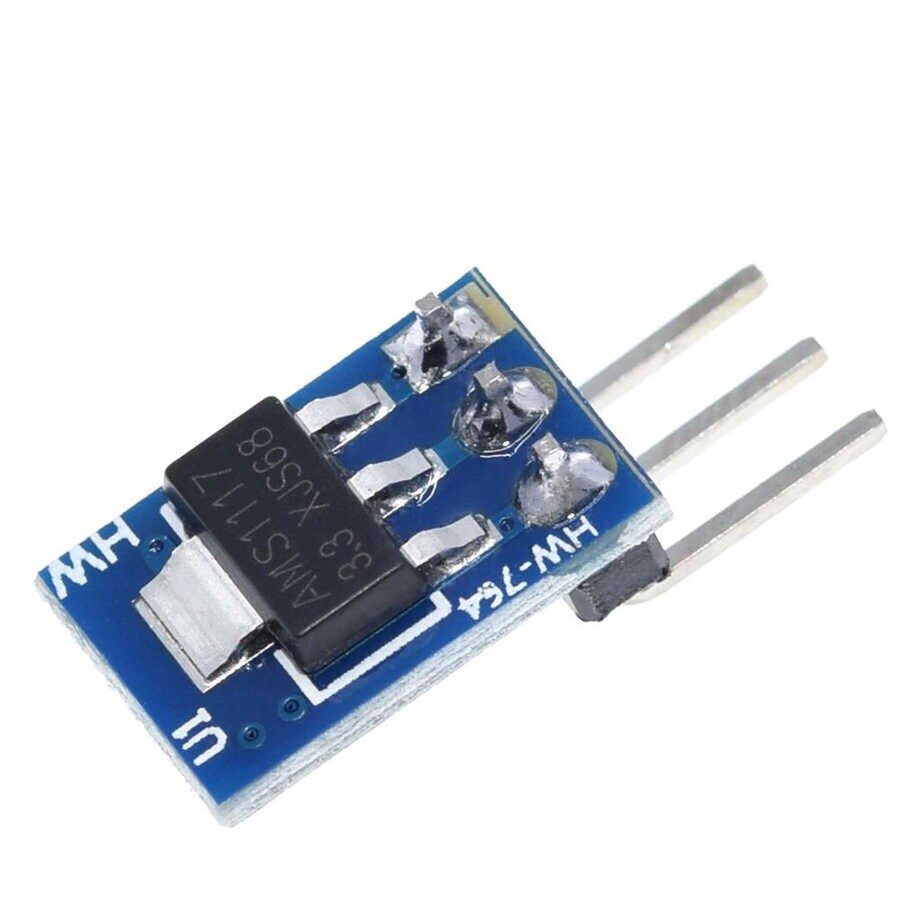

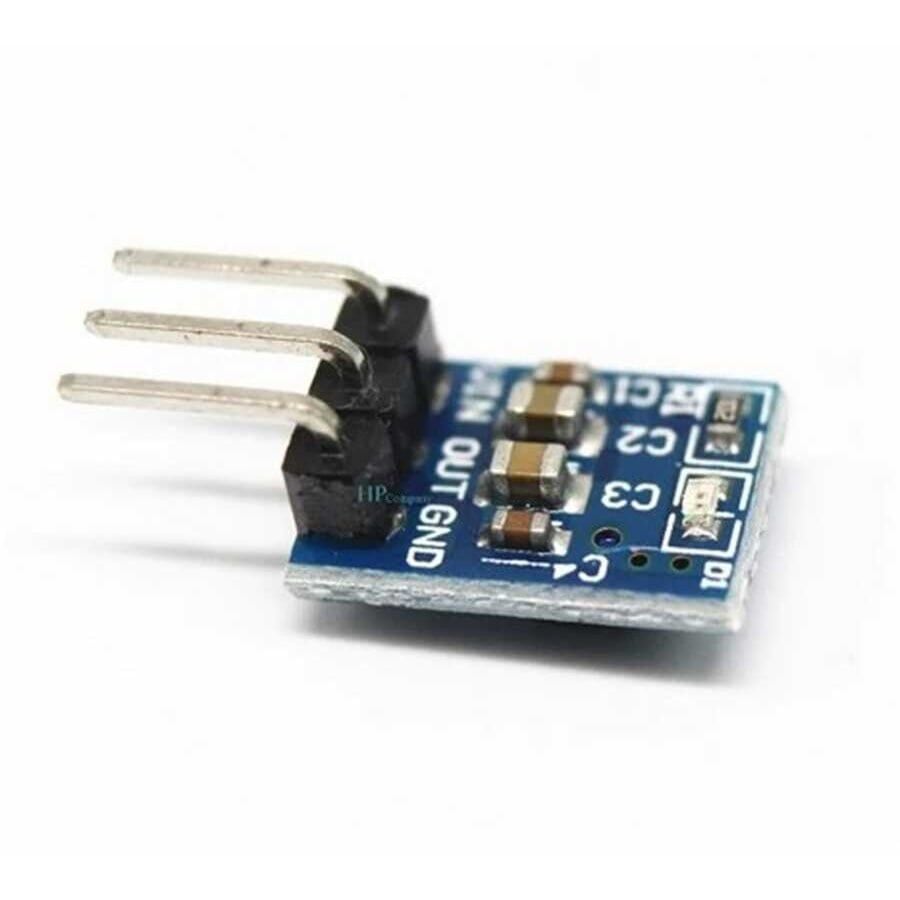

AMS1117 5V 3.3V Step-Down Güç Kaynağı Modülü

AMS1117 5V 3.3V Step-Down Güç Kaynağı Modülü, tek bir giriş geriliminden aynı anda iki farklı sabit çıkış gerilimi üretmek için tasarlanmış küçük boyutlu bir doğrusal regülatör kartıdır. Modülün kalbinde, elektronik projelerinde çok yaygın kullanılan AMS1117 entegresi bulunur; bu entegre, giriş gerilimini kayıpla düşürerek çıkışta kararlı 3,3V ve 5V seviyeleri sağlar. Anahtarlamalı dönüştürücülerin aksine anahtarlama gürültüsü ve elektromanyetik parazit üretmeden çalıştığı için hassas analog ölçüm devrelerinde, ses uygulamalarında ve sensör beslemelerinde tercih edilir. Arduino gibi 5V ile çalışan bir kart ile ESP8266/ESP32 gibi 3,3V ile çalışan bir modülün farklı gerilim ihtiyaçlarını tek kart üzerinden karşılamak isteyen hobi elektronikçileri, öğrenciler ve teknik servisçiler için pratik, kablo karmaşasını azaltan bir çözümdür. Ek bir ayar direnci ya da lehimleme gerektirmeden, kutudan çıktığı haliyle doğrudan devreye alınabilir. Doğrusal regülatör mimarisi, anahtarlamalı dönüştürücülere (örneğin Buck veya Boost tipi) göre verimlilikte biraz geride kalsa da, tasarımın basitliği ve çıkış tarafındaki temiz gerilim profili sayesinde giriş-çıkış gerilim farkının fazla büyük olmadığı uygulamalarda tercih sebebi olmaya devam eder. Az sayıda dış bileşenle çalışması ve pin dizilimi sabit olan uçlarıyla, hem hazır kart üzerinde hem de kendi tasarladığı devrede güç katmanını basitleştirmek isteyen kullanıcılar için düşük maliyetli bir seçenek sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kart üzerinden hem 3,3V hem de 5V çıkış alınabildiği için iki ayrı regülatör devresi kurma zahmetini ortadan kaldırır.
• AMS1117 entegresinin dahili akım sınırlama ve termal kapama koruması, aşırı yük veya kısa devre durumunda kartı ve bağlı devreyi korur.
• Doğrusal regülatör yapısı sayesinde çıkışta anahtarlamalı dönüştürücülere kıyasla çok daha az gerilim dalgalanması ve elektromanyetik gürültü oluşur.
• Küçük boyutu ve pin başlıklarıyla breadboard üzerinde veya proje kutusu içinde kolayca yerleştirilebilir.
• Sabit çıkış gerilimleri sayesinde ek ayar direnci veya potansiyometre bağlamaya gerek kalmadan doğrudan kullanıma hazırdır.
• 1A'ya kadar çıkış akımı kapasitesiyle çoğu mikrodenetleyici, sensör ve küçük modülün besleme ihtiyacını tek başına karşılar.
• Dahili hat ve yük regülasyonu sayesinde, giriş gerilimindeki küçük dalgalanmalar veya yükteki ani değişimler çıkış gerilimine büyük ölçüde yansımaz; bu da mikrodenetleyicilerin ve hassas sensörlerin kararlı çalışmasına katkı sağlar.

Kullanım Alanları

• Arduino Uno gibi 5V ile çalışan bir kartla aynı projede 3,3V ile çalışan bir ESP8266 modülünü tek güç kaynağından beslemek.
• Bir 9V pilden veya 9-12V adaptörden gelen gerilimi, sensör devresinin ihtiyaç duyduğu kararlı 3,3V seviyesine indirmek.
• Breadboard üzerinde kurulan prototip devrelerde, 3,3V lojik seviyeli bir sensör ile 5V lojik seviyeli bir mikrodenetleyiciyi aynı anda çalıştırmak.
• Bir robot projesinde motor sürücü kartına 5V, kızılötesi mesafe sensörüne 3,3V vermek için tek bir güç dağıtım kartı olarak kullanmak.
• RFID okuyucu veya gerçek zamanlı saat modülü gibi 3,3V ile çalışan çevre birimlerini, 5V'luk ana sistemden ayrı bir regülatör kartına ihtiyaç duymadan beslemek.
• Harici bir adaptörden veya pil paketinden gelen değişken gerilimi filtreleyip devrenin ihtiyaç duyduğu sabit seviyeye indirmek.
• Ölçüm ve veri toplama devrelerinde, gürültüsüz besleme gerektiren bir analog-dijital dönüştürücü girişini anahtarlamalı kaynaklardan gelebilecek parazitten korumak.

Bağlantı ve Kullanım

Modülün giriş tarafında bulunan VIN ve GND pinlerine, hedeflenen çıkış geriliminin dropout değerinin üzerinde bir kaynak (örneğin 9V adaptör veya pil paketi) bağlanır. Aynı GND hattı, beslenecek devrenin toprak ucuna da bağlanmalıdır ki gerilim referansı ortak olsun. Kartın 3V3 etiketli çıkış pini 3,3V ile çalışan devrelere, 5V etiketli çıkış pini ise 5V ile çalışan devrelere ayrı ayrı bağlanır; bu iki çıkış birbirinden bağımsızdır ve aynı anda kullanılabilir. Devreyi ilk kez enerjilendirmeden önce çıkış pinlerinde kısa devre olmadığından emin olunmalıdır. İki çıkışın da aynı anda kullanıldığı durumlarda, giriş kaynağının her iki hattın toplam akım ihtiyacını rahatça karşılayabilecek güçte olmasına dikkat edilmelidir. Uzun besleme kabloları veya gürültülü bir kaynak kullanıldığında, giriş ve çıkış hatlarına yakın noktada ek bir filtre kapasitörü bağlamak gerilim kararlılığını artırır. Yeni bir devreye bağlamadan önce, bir avometre ile hem giriş hem de her iki çıkış geriliminin beklenen seviyelerde olduğunu ölçüp doğrulamak, ilerideki bağlantı hatalarının önüne geçer.

Paket İçeriği

• 1 adet AMS1117 5V 3,3V step-down güç kaynağı modülü
• Bağlantı kabloları ve harici güç adaptörü pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Regülatörün doğrusal yapısı gereği, giriş ile çıkış gerilimi arasındaki fark güç kaybı olarak ısıya dönüşür; giriş gerilimini gereğinden yüksek seçmek entegrenin aşırı ısınmasına ve termal korumanın devreye girip çıkışı kesmesine neden olabilir.
• İlgili çıkıştan çekilen toplam akım 1A değerini aşmamalıdır; aksi halde çıkış gerilimi düşer ve regülatör akım sınırlamaya girer.
• 3,3V ve 5V çıkışları birbirinden bağımsızdır; bu iki çıkışı doğrudan birbirine veya farklı gerilim kaynaklarına kısa devre şeklinde bağlamaktan kaçınılmalıdır.
• Giriş gerilimi, hedeflenen çıkış geriliminin dropout değeri kadar üzerinde olmalıdır; aksi halde çıkış gerilimi hedeflenen seviyeye ulaşmadan düşük kalır.
• Modül üzerinde büyük bir ısı emici bulunmadığından, yüksek akım çekilen uygulamalarda entegrenin sıcaklığı belirgin şekilde yükselebilir; bu tür kullanımlarda ek soğutma önlemi düşünülmelidir.
• VIN ve GND bağlantıları ters yapıldığında modül ve beslenen devre zarar görebilir, bu yüzden enerji verilmeden önce polarite mutlaka kontrol edilmelidir.
