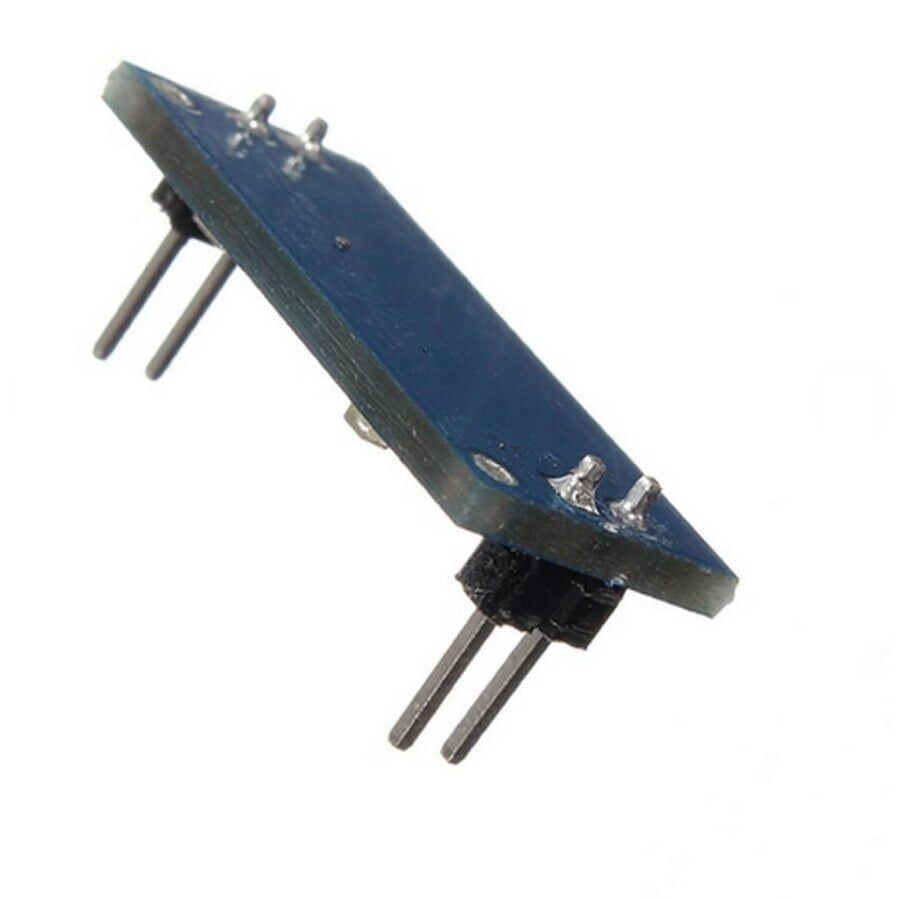

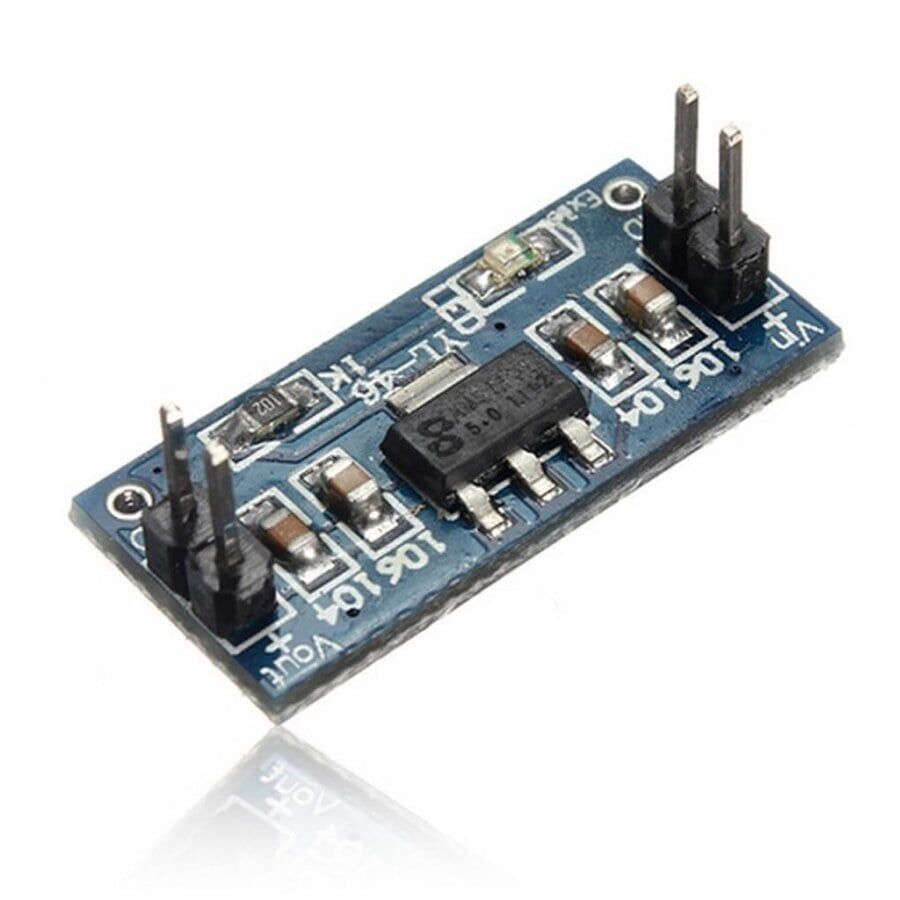

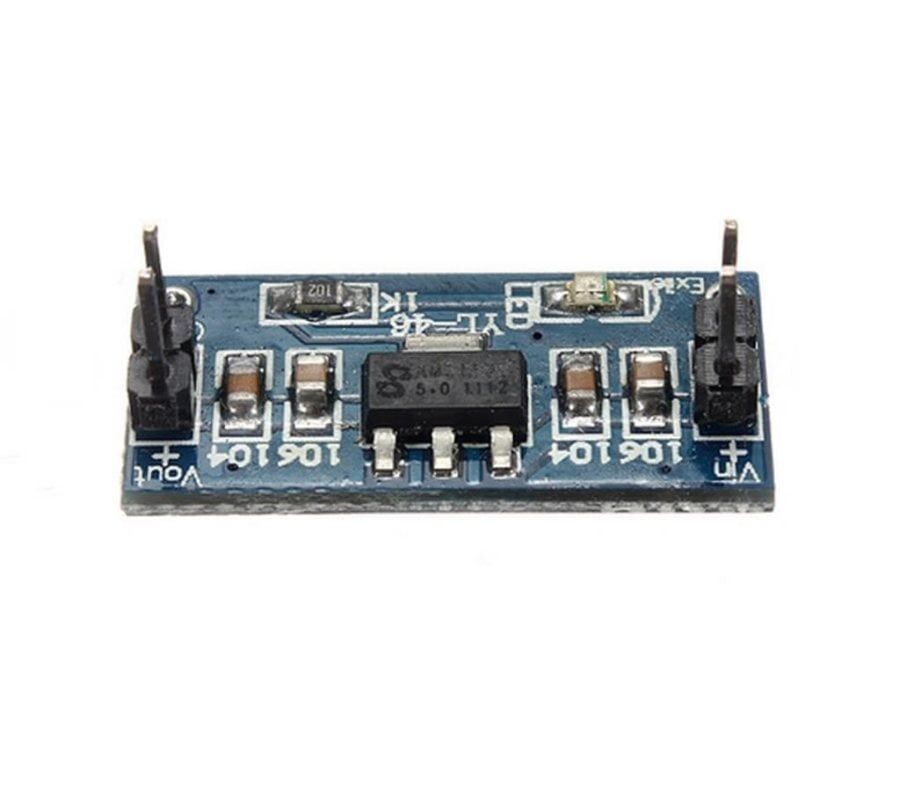

AMS1117 5V Güç Kaynağı Modülü

AMS1117 5V Güç Kaynağı Modülü, giriş ucuna uygulanan DC gerilimi sabit ve düzenli bir +5V çıkışa dönüştüren doğrusal (lineer) bir voltaj regülatörü kartıdır. Kartın kalbinde, düşük düşüş gerilimli (LDO - Low Dropout) yapıdaki AMS1117-5.0 entegresi bulunur; bu entegre, giriş gerilimi çıkış geriliminden yalnızca yaklaşık 1-1,3V daha yüksek olsa bile kararlı 5V üretebilir. Dahili kısa devre akım sınırlaması ve termal kapama koruması sayesinde aşırı yüklenme veya aşırı ısınma durumunda regülatör kendini otomatik olarak korur. Arduino, ESP8266/ESP32, sensör kartları ve TTL seviyeli lojik devreler gibi 5V ile beslenen sistemlerde, harici bir güç kaynağının gerilimini düşürüp sabitlemek için kullanılır. Basit yapısı, düşük maliyeti ve az sayıda dış bileşen gereksinimi sayesinde prototipleme ve hobi projelerinde sıkça tercih edilir. Anahtarlamalı regülatörlerin aksine anahtarlama gürültüsü üretmediği için, gürültüye duyarlı analog ölçüm veya ses devrelerinde de tercih edilebilir bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• AMS1117-5.0 entegresi sayesinde giriş gerilimindeki küçük dalgalanmalara rağmen çıkışta kararlı ve sabit 5V üretir.
• Düşük düşüş gerilimi (dropout) özelliği sayesinde giriş ile çıkış arasındaki gerilim farkının az olduğu durumlarda bile çalışmaya devam eder.
• Dahili kısa devre akım sınırlaması, çıkışın yanlışlıkla kısa devre olması durumunda regülatörü korur.
• Dahili termal kapama devresi, aşırı ısınma durumunda regülatörü otomatik olarak devre dışı bırakarak kalıcı hasarı önler.
• Ekstra harici bileşen ihtiyacı az olduğundan basit ve kompakt bir güç kaynağı çözümü sunar.
• Hat ve yük regülasyonu performansı sayesinde değişken yük akımlarında da çıkış gerilimi büyük ölçüde sabit kalır.
• Seri geçişli (series-pass) doğrusal yapısı sayesinde anahtarlamalı regülatörlerde görülen yüksek frekanslı elektriksel gürültüyü üretmez.
• Sabit 5V çıkış değeri, ekstra ayar direnci veya potansiyometre gerektirmeden doğrudan kullanıma hazırdır.

Kullanım Alanları

• 9V veya 12V'luk bir adaptör ya da pil paketinden beslenen bir Arduino projesinde, 5V'a ihtiyaç duyan sensörleri beslemek.
• Breadboard üzerinde kurulan lojik devrelerde, 7-12V aralığındaki bir güç kaynağını 5V TTL seviyesine indirmek.
• 5V giriş bekleyen ESP8266/ESP32 gibi geliştirme kartlarını, daha yüksek gerilimli bir güç kaynağından beslemek.
• Robot projelerinde, motor sürücü kartı için ayrılmış yüksek gerilimli güç hattından kontrol devresine ayrı ve temiz bir 5V hattı türetmek.
• Ses veya ölçüm devrelerinde, anahtarlamalı kaynaklara göre daha az gürültülü, temiz bir 5V beslemesi elde etmek.
• Test ve prototipleme masasında, farklı gerilimlerdeki güç kaynaklarından hızlıca sabit 5V çıkışı elde edip devre denemek.
• Bir röle kartı veya HC-SR04 gibi 5V ile beslenen bir sensörü, 12V'luk bir güç bankasından veya araç aküsünden ayrı bir hat üzerinden beslemek.
• Okul ve kurs projelerinde, öğrencilerin farklı gerilim seviyelerini bir arada içeren devrelerde güvenli ve sabit bir 5V referans hattı oluşturmak.

Bağlantı ve Kullanım

Modülün giriş tarafındaki IN ve GND uçlarına, çıkış geriliminden (5V) en az dropout gerilimi kadar (yaklaşık 1-1,5V) yüksek bir DC kaynak bağlanmalıdır; pratikte 6,5V-12V arası bir besleme güvenli çalışma sağlar. Çıkış tarafındaki OUT ve GND uçları, 5V ile çalışan mikrodenetleyici, sensör veya lojik devreye bağlanır ve devrenin ortak toprağı (GND), giriş kaynağının toprağıyla mutlaka birleştirilmelidir. Regülatörün kararlı çalışması için giriş ve çıkış hatlarına yakın noktada uygun değerde filtre kondansatörü bulunması, ani yük değişimlerinde gerilim salınımını azaltır. Yüksek akım çekildiğinde entegre üzerinde ısınma oluşabileceğinden, sürekli 500mA üzerindeki yüklerde regülatörün sıcaklığının elle ya da bir termal ölçümle kontrol edilmesi önerilir. Devreyi kalıcı olarak bağlamadan önce, çıkışa hassas veya pahalı bir kart (örneğin bir mikrodenetleyici) bağlamadan yükte boşta multimetre ile gerilimin gerçekten 5V civarında olduğunu doğrulamak, olası bir bağlantı hatasının başka bir devreye zarar vermesini önler. Giriş kaynağı olarak kullanılan adaptör veya pil paketinin ucu, IN ve GND terminallerine doğru polarite ile ve sıkıca bağlanmalıdır; gevşek bir bağlantı, yük altında ani gerilim düşmelerine ve devrenin kararsız çalışmasına yol açabilir.

Paket İçeriği

• 1 x AMS1117 5V Güç Kaynağı Modülü

Dikkat Edilmesi Gerekenler

• Giriş gerilimini mutlak maksimum değer olan 15V DC'nin üzerine çıkarmayın; aksi halde regülatör kalıcı olarak zarar görebilir.
• Giriş ile çıkış gerilimi arasındaki fark dropout değerinin altına düşerse (yüksek akımda giriş yaklaşık 6,3V'un altına inerse) çıkış gerilimi 5V'un altına düşebilir.
• Yüksek akım çekilen uygulamalarda regülatör entegresi ısınabilir; sürekli yüksek yükte ek soğutma önlemi almadan modülü kullanmayın.
• Giriş ve çıkış uçlarını ters bağlamayın; polarite hatası regülatöre veya beslenen devreye zarar verebilir.
• Modülün 1A'lik maksimum çıkış akımı, ancak yeterli giriş gerilimi ve soğutma sağlandığında elde edilir; sürekli yüksek akım gereken uygulamalarda verimlilik açısından anahtarlamalı bir regülatör daha uygun olabilir.
• Kart, nem, toz ve statik elektriğe karşı korumasız açık bir devre olduğundan, modülü uygun bir kutu içinde kullanmak uzun ömür sağlar.
• Regülatör çalışırken ısınabileceğinden, güç uygulanmış haldeyken entegrenin gövdesine doğrudan çıplak elle uzun süre dokunmayın.
• Devreyi kurarken giriş ve çıkış hatlarını birbirine kısa devre etmeyin; her iki hattı bağlamadan önce bağlantıları görsel olarak kontrol edin.
