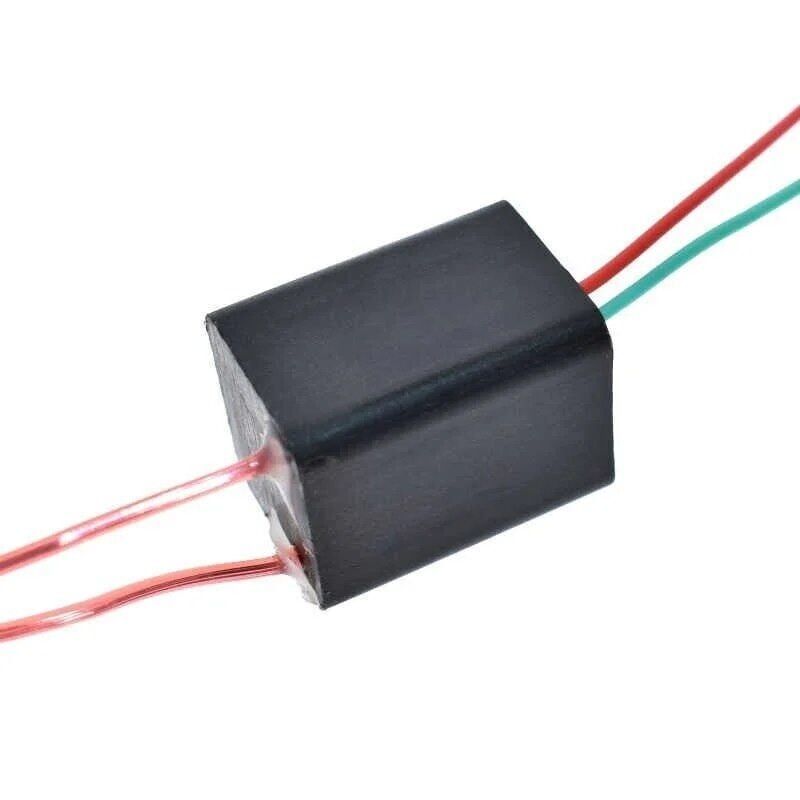

Ark Jeneratörü Ateşleme Bobini 20KV
Ark Jeneratörü Ateşleme Bobini 20KV, otomotiv tipi bir ateşleme bobinini bir anahtarlama (osilatör) devresiyle birlikte kullanarak yüksek gerilimli kıvılcım ve ark üretmek için tasarlanmış bir DIY yüksek voltaj modülüdür. Sürücü devre, bobinin birincil sargısını hızlı ve kesintili biçimde tetikleyerek ikincil sargıda yüksek voltajlı darbeler oluşturur; bu darbeler elektrotlar arasında görünür bir kıvılcım veya ark olarak ortaya çıkar. Jacob merdiveni, plazma deneyleri, yüksek gerilim gösterileri ve elektronik eğitim projelerinde sık kullanılan popüler bir hobi elektroniği bileşenidir. Modül 12V DC güç kaynağıyla çalışacak şekilde hazırlanmıştır ve temel elektronik bilgisiyle kolayca devreye alınabilir. Bobin ile sürücü kart genellikle tek bir montaj grubu halinde bir araya getirildiğinden, kullanıcı ek bir yüksek voltaj kaynağı veya trafo tasarlamak zorunda kalmadan doğrudan deneye başlayabilir.
Teknik Özellikler
| Çalışma Prensibi | Birincil sargının anahtarlama devresiyle kesintili tetiklenmesi sonucu ikincil sargıda yüksek gerilim darbesi indüklenir |
| Bobin Tipi | Tek kutuplu, otomotiv tipi ateşleme bobini |
| Giriş Voltajı | DC 12V |
| Beyan Edilen Çıkış Voltajı | Yaklaşık 20 kV (üretici beyanı) |
| Çıkış Karakteri | Darbeli (aralıklı) yüksek gerilim, sürekli DC çıkış değil |
| Ark / Kıvılcım Uzunluğu | Elektrot aralığına bağlı olarak yaklaşık 5-8 mm (ark oluştuktan sonra çekilerek daha uzun mesafeye taşınabilir) |
| Sürücü Devre | PCB üzerinde entegre anahtarlama/osilatör devresi ile tetikleme sağlanır |
| Güç Kaynağı Gereksinimi | 12V DC akü veya uygun kapasiteli DC güç kaynağı/adaptör |
| Kullanım Süresi | Kesintili (aralıklı) çalışmaya uygun; sürekli çalıştırmada bobin ve sürücü devrede aşırı ısınma riski vardır |
| Çıkış Bağlantısı | Bobinin yüksek gerilim ucundan alınan çıkış, kablo ile elektrot/ark ucuna iletilir |
| Montaj Şekli | Açık PCB ve bobin grubu; kalıcı kurulumda ek muhafaza/yalıtım önerilir |
| Güvenlik Sınıfı | Yüksek gerilim üreten bir devre olduğundan yalıtım ve topraklama önlemleri gerektirir |
| Soğutma | Pasif; aktif fan veya soğutucu içermez, bu nedenle sürekli çalıştırmada ısınma göz önünde bulundurulmalıdır |
| Kullanım Sınıfı | Hobi/eğitim amaçlı deney modülü; endüstriyel veya sürekli üretim amaçlı kullanım için tasarlanmamıştır |
| Devreye Alma | Ek programlama veya yazılım gerektirmez; güç verildiğinde doğrudan çalışır |
Öne Çıkan Özellikler
- Otomotiv tipi ateşleme bobini kullanılarak yüksek gerilimli darbe ve ark üretimi sağlar.
- Anahtarlama devresi, birincil sargıyı kesintili tetikleyerek ikincil sargıda yüksek voltaj oluşturur.
- 12V DC güç kaynağıyla çalışacak şekilde tasarlanmıştır, ek yüksek voltaj kaynağına ihtiyaç duymaz.
- Darbeli çalışma prensibi sayesinde elektrotlar arasında görünür kıvılcım/ark efekti elde edilir.
- Açık PCB yapısı, bağlantı noktalarının kolayca görülüp incelenmesine imkan tanır.
- Hobi elektroniği, maker projeleri ve eğitim amaçlı yüksek gerilim deneyleri için uygun bir temel oluşturur.
- Kompakt bobin ve sürücü kart yapısı, modülün masaüstü deney düzeneklerine kolayca entegre edilmesini sağlar.
Kullanım Alanları
- Jacob merdiveni (Jacob's ladder) düzeneğinde yükselen ark efekti oluşturmak için kıvılcım kaynağı olarak kullanmak.
- Elektronik eğitiminde öğrencilere yüksek gerilim ve elektromanyetik indüksiyon prensibini göstermek amacıyla masaüstü laboratuvar deneyi kurmak.
- Hobi elektronikçilerinin küçük ölçekli plazma ve ark gösterileri hazırladığı deney düzeneklerinde temel yüksek gerilim ünitesi olarak kullanmak.
- Yüksek gerilim yalıtım malzemelerinin (kablo kılıfı, izolatör parçası) atlama mesafesini gözlemlemek için test kıvılcımı üretmek.
- Maker ve DIY projelerinde plazma ark efektleri deneyen kullanıcıların temel yüksek gerilim kaynağı olarak değerlendirmesi.
- Fen bilimleri kulüplerinde statik elektrik ve indüksiyon konularını görsel olarak anlatmak için sınıf içi gösteri malzemesi olarak kullanmak.
- Elektrik-elektronik bölümü öğrencilerinin dönem projelerinde yüksek gerilim ve indüksiyon prensibini uygulamalı olarak sunması.
- Bilim ve teknoloji içeriği üreten kişilerin, çekim setlerinde görsel ark efekti oluşturmak amacıyla kontrollü bir yüksek gerilim kaynağı olarak kullanması.
Bağlantı ve Kullanım
Modülün güç girişi 12V DC kaynağa (araç aküsü veya uygun kapasiteli bir adaptöre) bağlanır; besleme kabloları genellikle kırmızı (+) ve siyah (-) olarak işaretlenmiştir. Bobinin üst kısmındaki yüksek gerilim çıkış soketi, bir yüksek gerilim kablosu aracılığıyla ark oluşturulacak elektrot veya sivri uca bağlanır. Sistem enerjilendirildiğinde elektrotlar arasındaki hava boşluğunda görünür kıvılcım/ark oluşur ve ark uzunluğu elektrotlar arasındaki mesafe değiştirilerek kabaca ayarlanabilir. Bağlantılar yapılırken güç kaynağı kapalı tutulmalı, kutup (+/-) bağlantıları tamamlandıktan ve elektrot mesafesi kontrol edildikten sonra enerji verilmelidir. İlk çalıştırmada elektrotlar arasındaki mesafe küçük tutulup kademeli olarak artırılmalı, ark oluşumu her adımda güvenli bir uzaklıktan gözlemlenmelidir. Bobin ve sürücü devrenin ısınmasını sınırlamak için modül, uzun süreli değil kısa periyotlar (birkaç saniyelik çalıştırma ve ardından dinlendirme) halinde kullanılmalıdır.
Paket İçeriği
- 1 x Ark Jeneratörü Ateşleme Bobini modülü (bobin + sürücü/anahtarlama devre kartı)
- Güç bağlantı kabloları
- Yüksek gerilim çıkış kablosu
- Elektrot/ark ucu bağlantı grubu (modele göre içerik değişebilir)
Dikkat Edilmesi Gerekenler
- Bu modül yüksek gerilim ürettiğinden, enerjiliyken elektrotlara veya açık bağlantı noktalarına çıplak elle dokunulmamalıdır.
- Sürücü devre ve bobin sürekli çalıştırıldığında aşırı ısınabilir; kısa süreli ve kesintili kullanım tercih edilmelidir.
- Modül su, nem ve iletken yüzeylerden uzak, kuru ve yalıtılmış bir ortamda çalıştırılmalıdır.
- Kalp pili gibi elektronik tıbbi cihaz kullanan kişilerin ve hassas elektronik cihazların, modülün çalışması sırasında oluşan elektromanyetik alandan uzak tutulması gerekir.
- Güç bağlantısı yapılmadan önce kutupların (+/-) doğru bağlandığından emin olunmalıdır; ters bağlantı devreye zarar verebilir.
- Çocukların ve deneyimsiz kullanıcıların modüle gözetimsiz erişimine izin verilmemelidir.
- Modülün çalışması sırasında oluşan yüksek frekanslı elektromanyetik alan, yakındaki radyo, telefon veya bilgisayar gibi hassas elektronik cihazlarda parazite yol açabilir.
- Bobin ve sürücü devre üzerindeki bağlantı noktaları düzenli olarak gözle kontrol edilmeli; gevşeme, renk değişimi veya aşırı ısınma belirtisi görülürse kullanım durdurulmalıdır.
