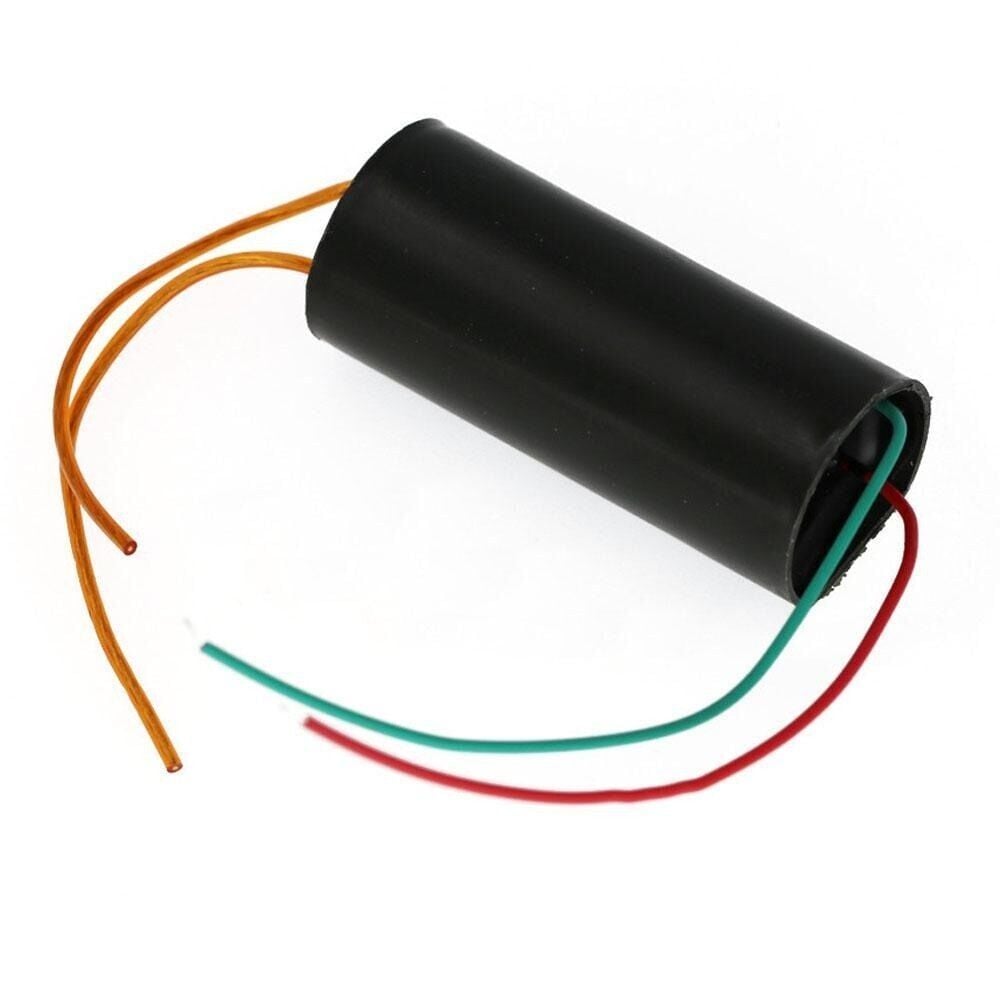

Ark Jeneratörü Ateşleme Bobini 400KV

Ark jeneratörü ateşleme bobini modülü, düşük gerilimli bir DC güç kaynağından yüksek gerilimli bir kıvılcım (ark) üretmek için tasarlanmış bir sürücü devre ile otomotiv tipi ateşleme bobininin birleşiminden oluşur. Devre, ZVS (Sıfır Voltaj Anahtarlama) prensibiyle çalışan kendinden osilasyonlu bir push-pull sürücü yapısı kullanır; bu yapı, çift güç MOSFET'ini sırayla tetikleyerek bobinin ilkel sargısında yüksek frekanslı bir alternatif akım oluşturur. Bobinin sekonder sargısında indüklenen bu yüksek gerilim, iki uç arasındaki havayı iyonize ederek gözle görülür bir elektrik arkı meydana getirir. Modül; Tesla bobini deneyleri, plazma gösterileri, yüksek voltaj eğitim setleri ve hobi amaçlı elektronik projelerinde kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Kendinden osilasyonlu ZVS mimarisi sayesinde harici bir kontrol sinyaline veya mikrodenetleyiciye ihtiyaç duymadan bağımsız çalışır.
• Push-pull MOSFET anahtarlama yapısı, ilkel sargıda yüksek frekanslı alternatif akım oluşturarak bobinin sekonderinde yüksek gerilim indüklenmesini sağlar.
• Otomotiv tipi ateşleme bobini kullanılması sayesinde dayanıklı, kolay bulunabilir ve değiştirilebilir bir yüksek voltaj kaynağı elde edilir.
• Devre, güç uygulandığı andan itibaren sürekli ve kararlı bir ark üretir, ayrı bir başlatma prosedürü gerektirmez.
• Kompakt kart boyutu sayesinde masaüstü deneyler ve taşınabilir gösteri düzenekleri için uygun bir çözüm sunar.
• İki uçlu basit DC giriş bağlantısı sayesinde ek bir sürücü veya kontrol kartına gerek kalmadan hızlı kurulum yapılabilir.
• MOSFETler üzerindeki soğutucu kısa süreli çalışmada ısınmayı sınırlandırır; buna rağmen bobin ısınacağı için cihaz aralıklarla çalıştırılmalıdır.

Kullanım Alanları

• Tesla bobini ve yüksek voltaj deneyleri yapan hobi elektronikçilerinin masaüstü gösteri düzeneklerinde ark kaynağı olarak kullanılması.
• Fizik ve elektrik derslerinde öğrencilere elektriksel arkın oluşumunu ve yüksek gerilim-düşük akım ilişkisini uygulamalı olarak gösterme.
• Plazma ve kıvılcım gösterileri hazırlayan içerik üreticilerinin görsel efekt kaynağı olarak bu modülü kullanması.
• STEM atölyelerinde öğrencilere ZVS tipi yüksek frekanslı anahtarlama devrelerinin çalışma mantığını uygulamalı olarak anlatma.
• Elektrostatik ve iyonizasyon deneylerinde kontrollü, tekrarlanabilir bir yüksek voltaj kaynağına ihtiyaç duyulan laboratuvar ortamları.
• Küçük ölçekli ark test düzeneklerinde elektrot arası mesafeye bağlı ark davranışının gözlemlenmesi.

Bağlantı ve Kullanım

Modülün DC güç girişi genellikle iki uçlu bir terminal veya kablo çifti üzerinden sağlanır; bir uç güç kaynağının pozitif (+) kutbuna, diğer uç ise negatif (-) kutbuna veya şaseye bağlanır. Ateşleme bobininin üst kısmında bulunan yüksek voltaj kulesi (merkez terminal), arkın oluşacağı birincil çıkış noktasıdır ve karşı elektrot olarak bobinin gövdesine veya ayrı bir topraklama ucuna bağlanan ikinci bir uç kullanılır; bu iki uç arasındaki mesafe ayarlanarak ark uzunluğu değiştirilebilir. Güç kaynağı bağlandığı anda devre otomatik olarak osilasyona başlar ve ark hemen oluşur, bu nedenle bağlantı yapmadan önce elektrotlar arasındaki mesafenin ve çevredeki yalıtımın uygun olduğundan emin olunmalıdır. Sürekli çalışmada MOSFETlerin ve bobinin ısınabileceği göz önünde bulundurularak uzun süreli kullanımda ara verilmesi veya ek soğutma sağlanması önerilir. Devrenin doğru çalıştığı, elektrotlar arasında oluşan görünür ark ve eşlik eden çatırtı sesiyle doğrulanabilir; ark oluşmuyorsa güç bağlantısı, elektrot mesafesi ve bobin bağlantı noktaları sırasıyla kontrol edilmelidir.

Paket İçeriği

• 1 adet ZVS ark jeneratörü sürücü kartı
• Karta bağlı/birlikte gelen otomotiv tipi ateşleme bobini
• Güç bağlantısı için terminal veya kablo ucu

Dikkat Edilmesi Gerekenler

• Bu modül insan sağlığına ciddi zarar verebilecek yüksek gerilim ürettiğinden, çalışır durumdayken elektrotlara veya bobinin yüksek voltaj kısımlarına kesinlikle dokunulmamalıdır.
• Kalp pili veya benzeri elektronik tıbbi implant kullanan kişiler bu tür yüksek voltaj/yüksek frekans kaynaklarına yaklaşmamalıdır.
• Cihaz yanıcı gaz, sıvı veya toz bulunan ortamlarda kesinlikle çalıştırılmamalıdır; oluşan ark bir kıvılcım kaynağıdır ve yangın riski taşır.
• Bağlantı değişikliği, elektrot ayarı veya bakım yapılmadan önce güç kaynağı mutlaka kesilmeli ve devrenin tamamen deşarj olması beklenmelidir.
• Sürekli çalışmada MOSFETler ve bobin ısınabileceğinden cihaz uzun süre kesintisiz çalıştırılmamalı, yeterli havalandırma sağlanmalıdır.
• Ürün eğitim ve deneysel amaçlı kullanım için tasarlanmıştır; çocukların gözetimsiz erişemeyeceği şekilde kullanılmalı ve saklanmalıdır.
