Artı (+) Lazer 9mm 3-5V

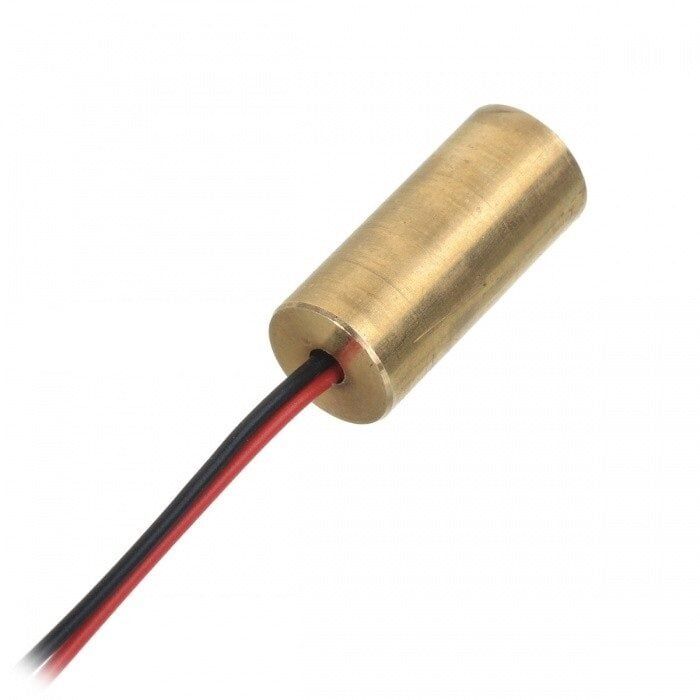

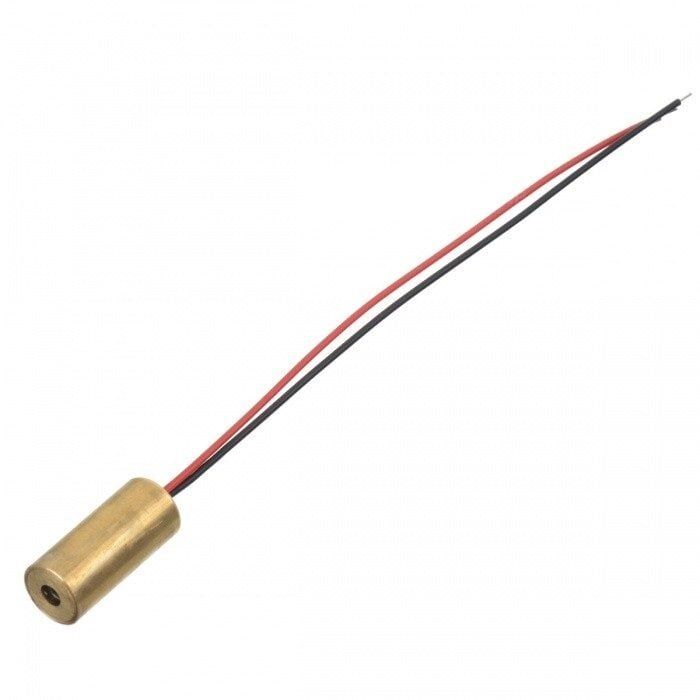

Artı (+) lazer modülü, ışığı tek bir nokta yerine birbirini dik açıyla kesen iki çizgi halinde, yani artı (+) şeklinde yansıtan küçük boyutlu bir lazer diyot modülüdür. 9mm çapındaki metal gövdenin içinde bir lazer diyot, akımı sınırlayan sürücü devresi ve ışını artı deseni haline getiren özel bir optik lens bulunur. 3-5V DC gerilimle çalıştığı için Arduino, ESP8266/ESP32 gibi geliştirme kartlarının besleme hatlarından veya harici bir güç kaynağından doğrudan çalıştırılabilir. Tek nokta veren klasik lazer modüllerinin aksine, artı deseni sayesinde iki eksende aynı anda hizalama yapılabildiğinden özellikle merkez bulma ve dik açı kontrolü gereken uygulamalarda tercih edilir. Hizalama, ölçüm referansı, güvenlik bariyeri ve hobi robotik projelerinde kesişen çizgi izi oluşturmak amacıyla kullanılır. Modül, sürekli yanacak şekilde tasarlandığından açma/kapama veya yanıp sönme gibi kontrol işlevleri devrenin dışında, harici bir anahtarlama elemanı ya da mikrodenetleyici çıkışı üzerinden sağlanır; bu da onu hem sabit kurulumlarda hem de Arduino gibi kartlarla programlanabilir sistemlerde esnek şekilde kullanılabilir hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Artı (+) şeklinde kesişen çift çizgi deseni sayesinde tek noktalı lazerlere göre hizalama ve merkez bulma işlemlerinde daha net bir referans sunar.
• 9mm çapındaki kompakt metal gövdesi sayesinde dar alanlara ve küçük proje kutularına kolayca monte edilebilir.
• 3-5V geniş çalışma aralığı sayesinde hem 3.3V hem 5V mantık seviyeli geliştirme kartlarıyla uyumlu şekilde beslenebilir.
• Modül içine entegre sürücü devresi sayesinde harici ek bir sınırlayıcı direnç olmadan doğrudan besleme ile çalıştırılabilir.
• Düşük akım çekişi sayesinde pille beslenen taşınabilir devrelerde de tercih edilebilir.
• Sabit odaklı lens yapısı sayesinde ekstra ayar gerektirmeden kısa-orta mesafede net çizgi izi elde edilir.
• İki eksenli çizgi deseni tek bir modülle hem yatay hem dikey referans sağladığından, ayrı ayrı iki lazer modülü kullanma ihtiyacını ortadan kaldırır.
• Basit iki uçlu bağlantı yapısı sayesinde ek bir sürücü kart veya kütüphane gerekmeden, doğrudan güç kaynağı ya da transistör devresiyle devreye alınabilir.

Kullanım Alanları

• CNC tezgahı veya lazer kesim masasında iş parçasının merkezini bulmak için tabla üzerine artı izi düşürmek.
• 3D yazıcı veya işleme tezgahında sıfır noktasını fiziksel olarak işaretlemek için referans çizgisi oluşturmak.
• Duvara raf veya çerçeve monte ederken yatay-dikey hizalamayı gözle kontrol etmek için geçici işaretleme yapmak.
• Bir fotodiyot veya LDR ile birlikte kullanılarak, çizgiyi kesen hareketi algılayan basit bir lazer bariyeri kurmak.
• Arduino tabanlı maker projelerinde lazer tetiklemeli oyun veya nişan parkuru gibi interaktif düzenekler oluşturmak.
• Montaj hattında parçanın konumunu artı işaretiyle görsel olarak doğrulamak.
• Optik deney düzeneklerinde iki eksende aynı anda ışık çizgisi gerektiren ölçüm ve hizalama setleri kurmak.
• Küçük ölçekli terazi, tezgah veya delme makinesinde iş parçasının merkezini ve doğrultusunu artı işaretiyle önceden görsel olarak belirlemek.

Bağlantı ve Kullanım

Modülün üzerinde genellikle iki kablo ucu bulunur: kırmızı renkli kablo (+) besleme hattına, siyah veya mavi renkli kablo (-) toprağa (GND) bağlanır. 5V ile çalıştırılırken Arduino'nun 5V ve GND pinlerine, 3.3V mantık seviyeli kartlarda ise ilgili 3.3V ve GND pinlerine bağlanabilir. Modülü bir dijital pin üzerinden anahtarlamak istendiğinde, çoğu dijital çıkışın lazerin çekebileceği akımı sürekli sağlamak için tasarlanmadığı düşünülerek araya bir NPN transistör veya MOSFET konulması ve modülün ayrı bir güç kaynağından beslenmesi önerilir. Sabit yanık kullanımda ise modül doğrudan uygun gerilimdeki bir adaptöre veya pil grubuna bağlanabilir. İlk bağlantıda polaritenin doğru olduğundan emin olmak için multimetre ile kontrol yapılması, modülün kalıcı hasar görmesini önler. Modülü bir mikrodenetleyici projesine dahil ederken, ışığın sadece belirli anlarda görünmesi isteniyorsa (örneğin bir buton basıldığında veya sensör eşiği aşıldığında) yazılım tarafında transistörün baz/gate ucunu süren bir dijital çıkışın HIGH/LOW durumu ile anahtarlama yapılabilir; bu yöntem lazerin gereksiz yere sürekli açık kalmasını, dolayısıyla gereksiz ısınmasını ve enerji tüketimini de azaltır.

Paket İçeriği

• 1 adet Artı (+) desenli 9mm lazer diyot modülü
• Modül üzerinden çıkan 2 adet bağlantı kablosu (+ ve -)

Dikkat Edilmesi Gerekenler

• Lazer ışığına veya yansımasına asla doğrudan bakılmamalıdır; göz sağlığı açısından risk taşır.
• Polarite ters bağlanırsa modül kalıcı olarak hasar görebilir; + ve - uçları ilk kullanımda mutlaka kontrol edilmelidir.
• Modül uzun süre kesintisiz açık bırakılırsa ısınabilir; sürekli çalışacak uygulamalarda ara ara dinlendirilmesi önerilir.
• Neme ve toza karşı özel bir koruma sınıfı bulunmadığından nemli veya tozlu ortamlarda korumasız kullanılmamalıdır.
• Besleme geriliminin belirtilen 3-5V aralığını aşmamasına dikkat edilmelidir; aşırı gerilim lazer diyotunu anında bozabilir.
• Çocukların doğrudan erişebileceği düzeneklerde lazer ışınına maruziyeti önlemek için ek koruma alınmalıdır.
