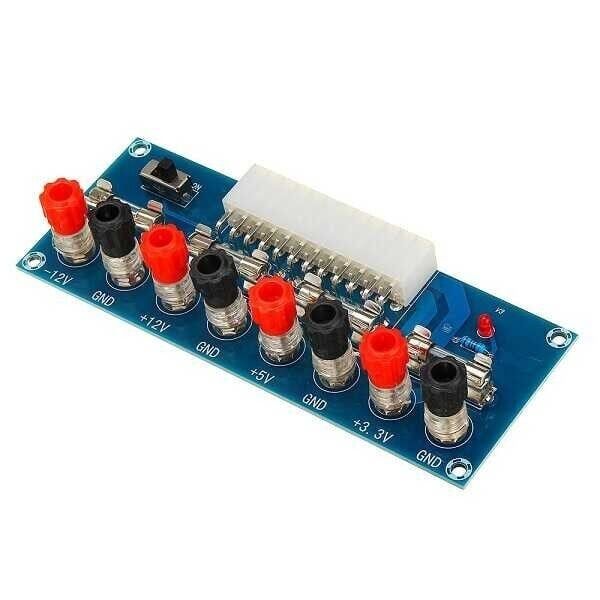

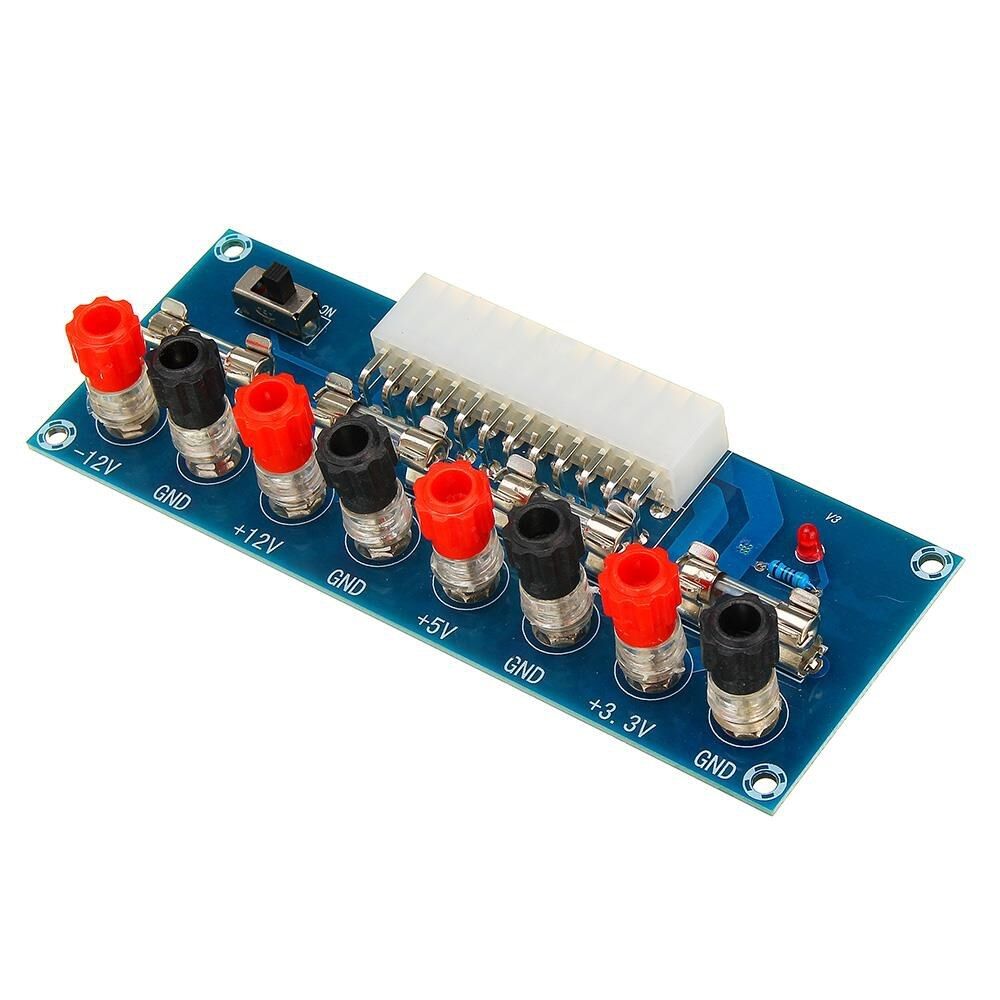

ATX Güç Kaynağı Dağıtım Modülü XH-M229

XH-M229, standart bir masaüstü bilgisayar ATX güç kaynağını laboratuvar tipi bir masaüstü (bench) güç kaynağına dönüştüren bir dağıtım (breakout) modülüdür. Kullanılmayan veya yedekte duran bir bilgisayar PSU'sunun 24 pin ana konnektörü doğrudan bu modüle takılır; modül üzerindeki anahtar, PSU'nun PS_ON hattını topraklayarak kaynağı çalıştırır ve +3.3V, +5V, +12V, -12V ile GND hatlarını ayrı vidalı klemenslere çıkarır. Böylece ekstra bir adaptör satın almadan, elde bulunan bir ATX PSU ile Arduino, sensör modülleri ve küçük elektronik devrelerin farklı gerilim seviyelerinde beslenmesi kolaylaşır. Kart, bağlandığı PSU'nun gerilimini değiştirmez veya yükseltmez; sadece PSU'nun ürettiği hatlara düzenli ve etiketli bir erişim noktası sağlayan bir arayüz görevi görür.

Teknik Özellikler

Öne Çıkan Özellikler

• 24 pin ATX konnektörü sayesinde standart bir bilgisayar güç kaynağını doğrudan masaüstü deney güç kaynağına dönüştürür.
• +3.3V, +5V, +12V ve -12V hatlarını ayrı vidalı klemenslere çıkararak farklı gerilim ihtiyaçlarını tek kaynaktan karşılar.
• Üzerindeki anahtar, ATX PSU'nun PS_ON hattını topraklayarak kablo kısa devresi yapmaya gerek kalmadan güvenli bir çalıştırma yöntemi sunar.
• Güç aktifken yanan LED gösterge sayesinde kartın çalışıp çalışmadığı tek bakışta anlaşılır.
• Ekstra bir AC-DC adaptör veya laboratuvar güç kaynağı satın almadan, atıl duran ya da yedek bir bilgisayar PSU'sunun değerlendirilmesini sağlar.
• Vidalı klemens çıkışları sayesinde jumper kablo, krokodil kablo veya çıplak iletkenle kolayca bağlantı kurulabilir.
• Gerilim dönüştüren aktif devre içermeyen basit yapısı sayesinde arıza riski düşüktür, ek bir ayar veya kalibrasyon gerektirmeden kullanılabilir.

Kullanım Alanları

• Arduino, ESP32 veya Raspberry Pi gibi geliştirme kartlarını breadboard üzerinde test ederken 5V ve 3.3V hatlarını aynı anda kullanmak.
• Elektronik atölyesinde veya laboratuvarda farklı gerilim seviyelerinde (3.3V/5V/12V) devre denemeleri ve prototip testleri yapmak.
• 12V DC fan, röle modülü veya küçük step motor sürücüsünü kısa süreli testler için beslemek.
• 12V LED şerit veya LED projelerini ayrı bir adaptör almadan doğrudan bu hattan beslemek.
• Okullarda ve teknik atölyelerde öğrencilere ATX güç kaynağının çalışma mantığını (PS_ON, gerilim hatları) uygulamalı olarak göstermek.
• Eski veya yedekte duran bir bilgisayar PSU'sunu atmak yerine masaüstü güç kaynağına dönüştürüp hobi projelerinde tekrar kullanmak.
• STEM atölyelerinde veya elektronik derslerinde birden fazla öğrencinin aynı anda farklı gerilim seviyelerinde devre kurabileceği ortak bir güç istasyonu oluşturmak.
• Arızadan şüphelenilen bir ATX PSU'yu bilgisayara takmadan, bağımsız olarak çalışıp çalışmadığını ve çıkış gerilimlerini kontrol etmek.

Bağlantı ve Kullanım

Modül üzerindeki 24 pin soket, bilgisayar güç kaynağının normalde anakarta giden ana konnektörüne doğrudan takılır; herhangi bir kablo kesme veya lehimleme gerekmez. Çıkış tarafında +3.3V, +5V, +12V ve -12V hatları ile GND, ayrı ayrı etiketlenmiş vidalı klemenslere çıkarılmıştır; beslenecek devrenin artı ucu ihtiyaç duyulan gerilimin klemensine, eksi ucu ise GND klemensine bağlanır ve bağlantı öncesinde kutupların doğru olduğu mutlaka kontrol edilmelidir. Kart üzerindeki anahtar açıldığında, anakartın normalde yaptığı gibi PS_ON hattı toprağa bağlanır; PSU'nun fanı dönmeye başlar ve çıkış gerilimleri kısa süre içinde aktif hale gelir, bu sırada güç göstergesi LED yanar. PSU'nun 220V AC şebeke girişi ise modülden tamamen bağımsız olarak kendi güç kablosu ve varsa kendi arka anahtarıyla prize takılı kalmaya devam eder.

Paket İçeriği

• 1 x XH-M229 ATX güç kaynağı dağıtım modülü (ATX PSU dahil değildir)
• Kart üzerinde monteli 24 pin ATX giriş soketi
• Kart üzerinde monteli çıkış vidalı klemensleri
• Kart üzerinde monteli açma/kapama anahtarı
• Kart üzerinde monteli durum göstergesi LED'i
• Not: Ayrı bir ATX güç kaynağı, güç kablosu veya bağlantı aparatı pakete dahil değildir; yalnızca modülün kendisi teslim edilir

Dikkat Edilmesi Gerekenler

• Bu modül kendi başına bir güç kaynağı değildir; sadece bir dağıtım/breakout kartıdır ve çalışabilmesi için ayrı, çalışır durumda bir ATX (bilgisayar) güç kaynağına ihtiyaç duyar.
• Çıkış klemenslerinde yanlışlıkla kısa devre yapılması, özellikle 12V ve 5V gibi yüksek akım verebilen hatlarda, bağlı ATX PSU'nun korumaya geçmesine veya zarar görmesine yol açabilir; bağlantı yapılmadan önce artı ve eksi uçların doğru klemense bağlandığından mutlaka emin olunmalıdır.
• Eski nesil bazı ATX PSU modellerinde bulunan -5V hattı, günümüzde yaygın olan ATX12V standardında kaldırılmıştır; bu nedenle kullanılan PSU'nun modeline göre bazı gerilim hatları çıkışta hiç bulunmayabilir veya 0V okunabilir.
• Kartın kendisinde genellikle ayrı bir aşırı akım, kısa devre veya aşırı gerilim koruması bulunmaz; klemenslerden çekilecek toplam akım, kullanılan ATX PSU'nun etiketinde yazan ilgili hattın maksimum akım değerini aşmamalıdır.
• Güvenlik açısından, çıkış bağlantılarının PSU fişten çekiliyken yapılması ve PSU'nun 220V AC giriş bölümüne veya iç devresine kesinlikle dokunulmaması önerilir.
• Bazı ATX PSU'lar, anakart bağlı değilken ve klemenslere hiçbir yük bağlı değilken kararsız çalışabilir veya hiç çalışmayabilir; gerekirse hatlardan birine küçük bir minimum yük eklenmesi değerlendirilebilir.
