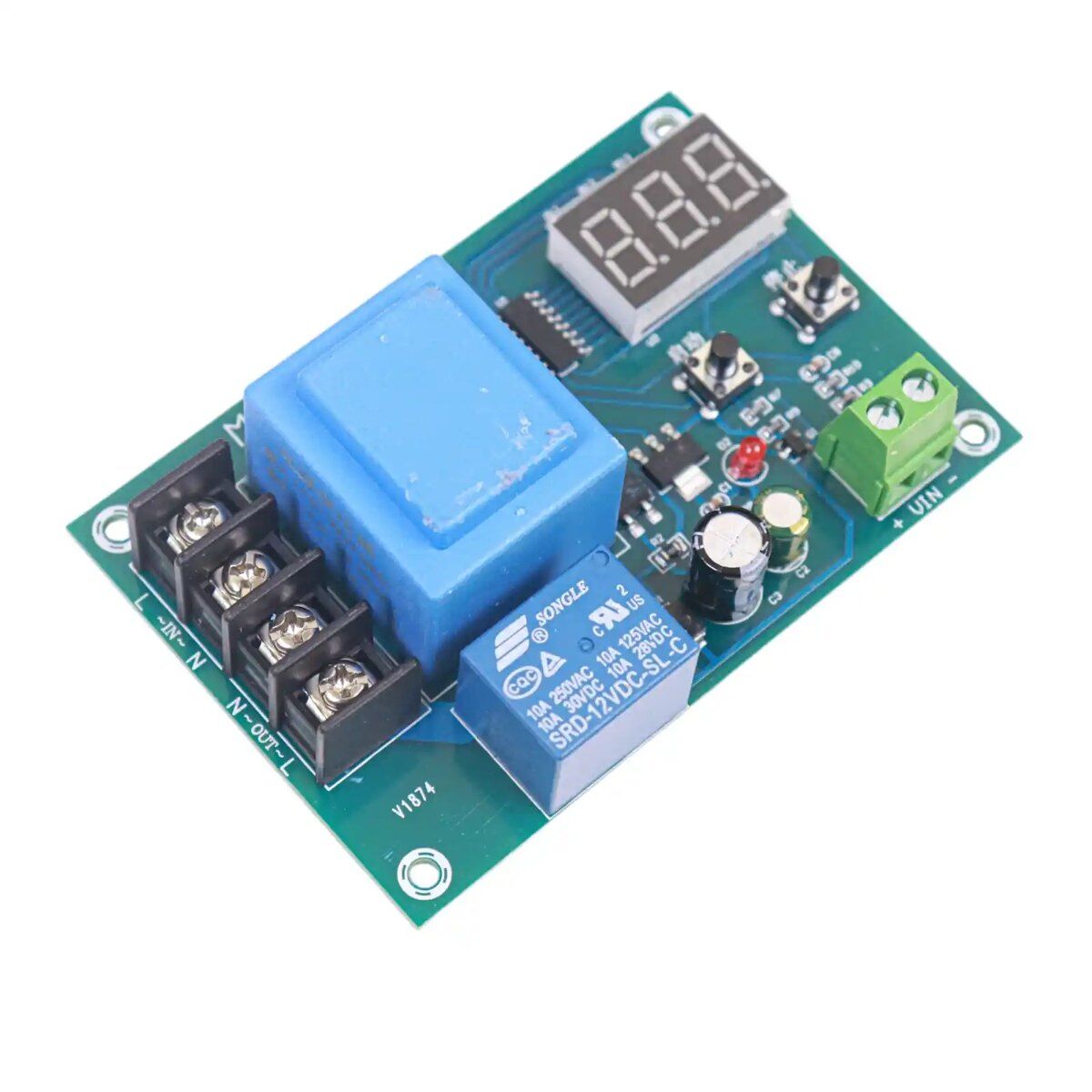

Batarya Şarj Kontrol Devre HCW-M633 3.7-120V Lityum

HCW-M633, geniş bir gerilim aralığında lityum pil paketlerinin şarj sürecini yönetmek için kullanılan bir şarj kontrol modülüdür. 3,7V ile 120V arasında değişen paket gerilimlerini destekleyen kart, tek hücreli küçük bataryalardan çok hücreli yüksek gerilimli paketlere kadar farklı ölçeklerdeki projelerde kullanılabilecek şekilde tasarlanmıştır. Kart, hazır marka şarj cihazı bulunmayan özel üretim veya elden geçirilmiş lityum pil paketleri için bağımsız bir şarj kontrol çözümü arayan hobi ve DIY elektronik kullanıcılarına yöneliktir.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş gerilim aralığı sayesinde 3,7V'luk tek hücreli paketlerden yaklaşık 120V'a kadar çok hücreli lityum paketlerinin şarj yönetiminde kullanılabilir.
• Ayarlanabilir yapısı sayesinde farklı paket gerilimlerine göre şarj kesme eşiğinin kullanıcı tarafından ayarlanmasına imkan tanır.
• Tek bir modülün farklı hücre sayısına sahip birden fazla projede tekrar kullanılabilmesi, prototipleme ve DIY şarj devresi tasarımlarında esneklik sağlar.
• Hazır marka şarj cihazı bulunmayan özel üretim veya elden geçirilmiş lityum pil paketleri için bağımsız, taşınabilir bir şarj kontrol çözümü oluşturur.
• Kompakt kart yapısı, mevcut bir muhafaza veya proje kutusunun içine entegre edilerek özel bir şarj istasyonu oluşturmaya uygundur.
• Geniş desteklenen gerilim aralığı, farklı hücre sayısına sahip pil paketleri için ayrı ayrı şarj cihazı edinme ihtiyacını azaltarak tek bir modülle çok sayıda projeye hizmet edebilir.

Kullanım Alanları

• Elektrikli bisiklet veya elektrikli scooter'da kullanılan çok hücreli lityum paketin, orijinal şarj cihazı arızalandığında bağımsız bir şarj devresiyle şarj edilmesi.
• Elektrikli el aletlerinden (matkap, tornavida, testere gibi) çıkan ve orijinal şarj ünitesi bozulmuş lityum pil bloklarının yeniden şarj edilebilir hale getirilmesi.
• Güneş paneliyle beslenen küçük ölçekli bir off-grid sistemde, panelden gelen değişken DC gerilimin lityum akü bankasına daha kontrollü şekilde aktarılması.
• Hobi ve maker projelerinde özel olarak bir araya getirilmiş lityum hücre paketleri (örneğin çok hücreli özel bir batarya bloğu) için ayrı bir şarj devresi kurulması.
• Elektronik onarım ve tamir atölyelerinde, farklı gerilimlerdeki lityum pil paketlerinin tek bir ayarlanabilir modül üzerinden test amaçlı şarj edilmesi.
• Küçük ölçekli elektrikli araç, robot veya İHA prototiplerinde, geliştirme aşamasındaki batarya paketi için laboratuvar tipi bir şarj kontrolü sağlanması.
• Eğitim ve atölye ortamlarında, öğrencilere farklı hücre sayılarına göre şarj kesme eşiği ayarının pratik olarak gösterilmesi.

Bağlantı ve Kullanım

Modül tipik olarak bir giriş (kaynak) tarafı ve bir çıkış (batarya) tarafı olacak şekilde iki bağlantı grubuna sahiptir; giriş tarafına, paketin şarj gerilimine uygun (hücre sayısı x 4,2V) bir DC güç kaynağı, çıkış tarafına ise şarj edilecek lityum pil paketi bağlanır. Kart üzerindeki ayar elemanı ile şarjın kesileceği dolum gerilimi eşiği belirlenir ve bu eşik multimetre ile doğrulanır. Kartın gerilim düşürme/yükseltme yapmadığı, kaynağın gerilimini pakete uygun seçmenin kullanıcının sorumluluğunda olduğu unutulmamalıdır; bu adımlar için modülle birlikte gelen ya da satıcı tarafından paylaşılan bağlantı şemasına başvurulması önerilir. Yüksek gerilimli paketlerle çalışılırken, bağlantı uçlarına dokunulmadan önce ilgili hatta gerilim olmadığından mutlaka emin olunmalıdır.

Paket İçeriği

• 1 adet HCW-M633 şarj kontrol modülü.

Dikkat Edilmesi Gerekenler

• Modül 120V'a kadar gerilimlerle çalışabildiğinden yüksek gerilim elektrik çarpması riski taşır; bağlantılar enerjili durumdayken kesinlikle elle temas edilmemelidir.
• Batarya bağlanmadan önce çıkış gerilimi mutlaka bir multimetre ile ölçülüp paketin hücre sayısına ve nominal gerilimine uygun olduğu doğrulanmalıdır; yanlış ayarlanmış bir çıkış gerilimi lityum hücrelerde aşırı şarja ve kalıcı hasara yol açabilir.
• Bu modülün dahili bir hücre dengeleme (balans) devresi içerip içermediği doğrulanamamıştır; çok hücreli paketlerde hücreler arası dengesizlik oluşmasını önlemek için ayrı bir balans kartı kullanımı değerlendirilmelidir.
• Yüksek akım çekilen kullanımlarda kart üzerindeki bileşenler ısınabilir; havalandırması yetersiz kapalı kutular içinde kullanmaktan kaçınılmalı, gerekirse ek soğutma önlemi alınmalıdır.
• Lityum dışındaki pil kimyaları (kurşun asit, NiMH vb.) için şarj profilleri farklı olduğundan, bu tür bataryalarda kullanım üretici tarafından ayrıca doğrulanmadıkça önerilmez.
• Giriş ve çıkış bağlantıları yapılırken polarite işaretlerine dikkat edilmelidir; ters polarite koruma seviyesi bu modül için doğrulanamamıştır.
• Modülün maksimum çıkış akımı, verimliliği ve tam boyutları üretici tarafından bu ürün için doğrulanabilir şekilde teyit edilemediğinden, yüksek güç gerektiren uygulamalarda kullanılmadan önce ölçüm yaparak kartın ısınma ve akım davranışının gözlemlenmesi önerilir.
