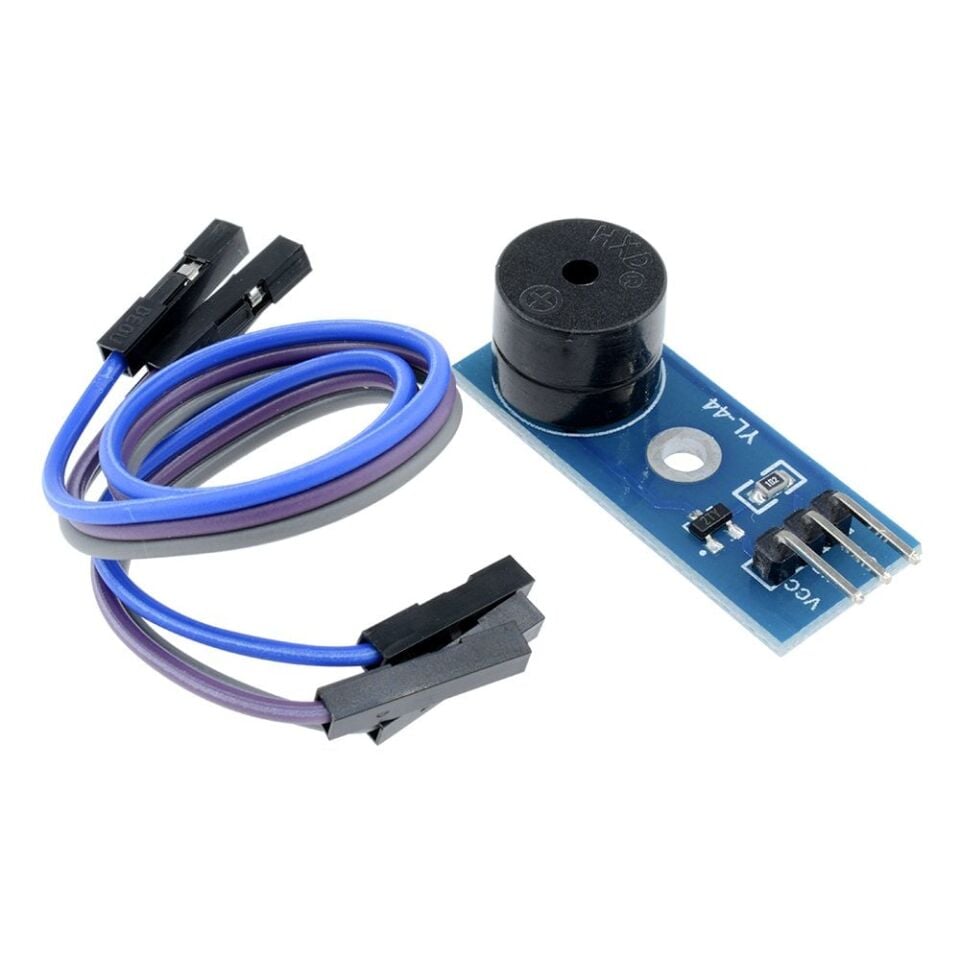

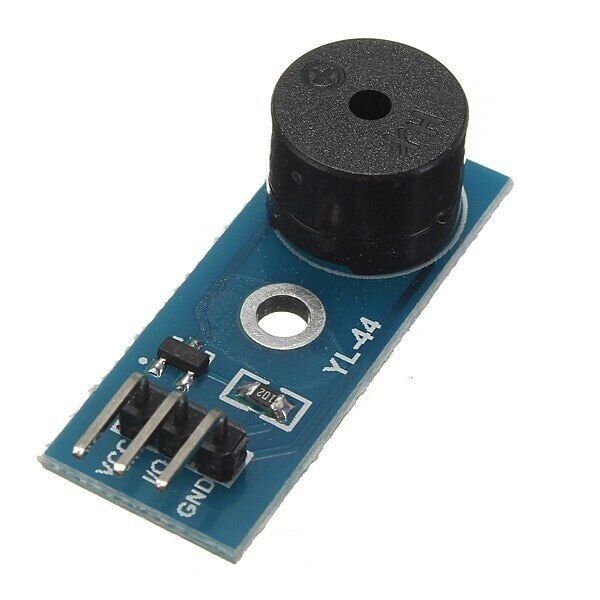

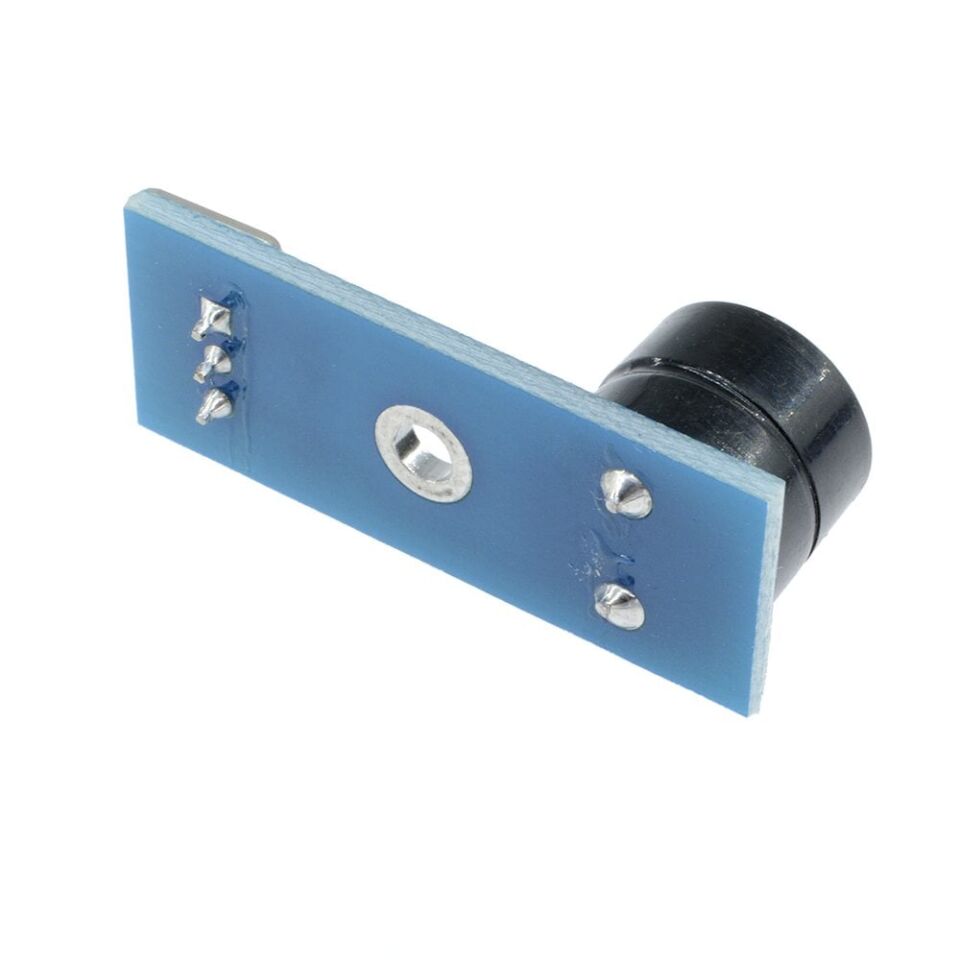

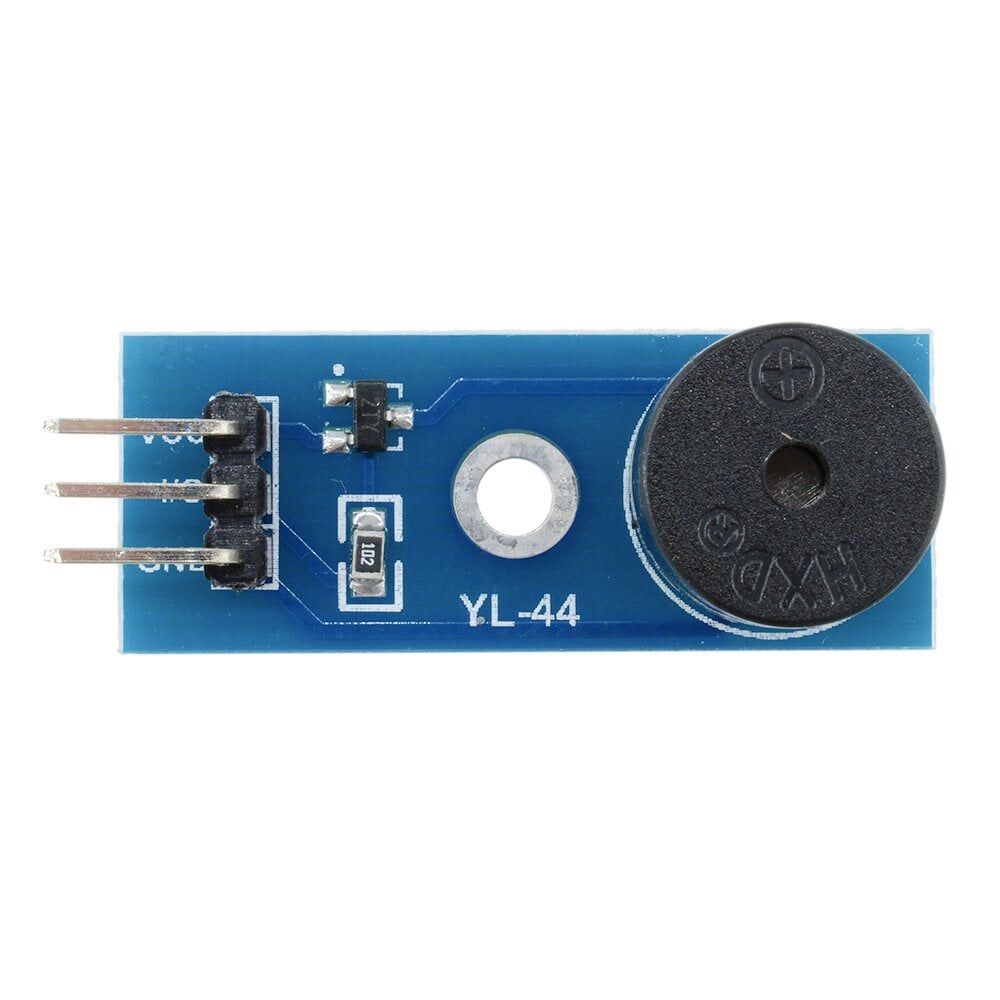

Buzzer Modülü
Buzzer Modülü, mikrodenetleyici tabanlı projelerde sesli uyarı ve bildirim üretmek için kullanılan aktif tipte bir ses üretici karttır. Modül üzerindeki buzzer elemanı dahili osilatör devresi sayesinde sinyal pinine uygulanan tek bir dijital seviye ile sabit frekansta ton üretir; bu sayede ayrı bir ton kütüphanesine veya PWM sinyaline ihtiyaç duymadan sadece HIGH veya LOW komutuyla çalıştırılabilir. 3 pinli yapısı sayesinde breadboard üzerinde veya jumper kablolarla hızlıca devreye alınır; Arduino, ESP8266, ESP32, Raspberry Pi gibi birçok platformla doğrudan uyumlu çalışır.
Teknik Özellikler
| Buzzer Tipi | Aktif buzzer (dahili osilatörlü) |
| Çalışma Gerilimi | 3.3V - 5V DC |
| Kontrol Sinyali | Dijital HIGH / LOW |
| Pin Sayısı | 3 pin (VCC, I/O, GND) |
| Ton Üretim Şekli | Sabit frekanslı, dahili osilatörden |
| PWM Gereksinimi | Yok, dijital çıkış yeterli |
| Bağlantı Arayüzü | Dijital giriş/çıkış pini |
| Sinyal Mantık Seviyesi | TTL uyumlu (3.3V / 5V mantık seviyeleri) |
| Pin Dizilimi | 2.54 mm header, breadboard uyumlu |
| Kart Malzemesi | FR4 baskılı devre kartı |
| Uyumlu Kartlar | Arduino UNO, Mega, Nano, ESP8266, ESP32, Raspberry Pi |
| Yazılım Gereksinimi | Standart dijital çıkış fonksiyonu (örn. digitalWrite) yeterli |
| Bağlantı Kablosu | Modülle birlikte gelmez, harici jumper kablo gerekir |
| Fiziksel Yapı | Taşıyıcı PCB üzerine monte buzzer gövdesi |
| Montaj Şekli | Dik header pinli, jumper kablo ile bağlantı |
| Anahtarlama Tepki Süresi | Milisaniyeler içinde açılır/kapanır |
| Ek Bileşen İhtiyacı | Yok, doğrudan dijital pinle sürülebilir |
| Aktif/Pasif Tip | Aktif tip (dahili osilatörlü, dışarıdan frekans sinyaline ihtiyaç duymaz) |
| Ters Bağlantı Riski | Var, VCC ve GND ters bağlanırsa modül zarar görebilir |
| Sinyal Pini Boşta Kalma Durumu | Önerilmez, kullanılmadığında yazılımla LOW seviyesinde tutulmalı |
| Kullanım Ortamı | Kapalı alan, kuru ortam |
| Kod Karmaşıklığı | Düşük, tek satırlık digitalWrite komutuyla kontrol edilebilir |
Öne Çıkan Özellikler
- Sinyal pinine uygulanan tek bir dijital seviye ile çalışır, ek bir ton kütüphanesine veya PWM sinyaline ihtiyaç duymaz.
- 3 pinli yapısı sayesinde breadboard ve jumper kablolarla hızlıca devreye alınır, ek lehimleme gerektirmez.
- Dahili osilatör devresi sayesinde PWM sinyali üretmeye gerek kalmadan sabit frekansta ton çıkarır.
- Arduino, ESP8266, ESP32 ve Raspberry Pi gibi farklı geliştirme kartlarıyla doğrudan uyumludur.
- Düşük gerilimle çalıştığı için pil veya USB ile beslenen taşınabilir projelerde rahatlıkla kullanılabilir.
- Standart header pinleri sayesinde karmaşık bir devre şemasına gerek kalmadan tek bir dijital pin üzerinden kontrol edilebilir.
Kullanım Alanları
- Kapı veya pencere açıldığında sensörden gelen sinyalle alarm sesi üretmek.
- Buton veya dokunmatik panele basıldığında kullanıcıya sesli onay geri bildirimi vermek.
- Sıcaklık, gaz veya duman sensöründen eşik değeri aşıldığında uyarı sesi çalmak.
- 3D yazıcı veya CNC gibi cihazlarda iş bitince veya hata oluştuğunda bilgilendirme sesi vermek.
- Geri sayım sayacı veya zaman ayarlı projelerde süre dolduğunda ikaz sesi çıkarmak.
- Robot projelerinde çarpışma sensörü tetiklendiğinde sesli ikaz vermek.
- Ev otomasyonu projelerinde kapı zili veya bildirim sesi olarak kullanmak.
Bağlantı ve Kullanım
Modülün VCC pini mikrodenetleyicinin 5V (veya 3.3V) besleme ucuna, GND pini ortak toprak hattına bağlanır. I/O olarak işaretlenen sinyal pini ise mikrodenetleyicinin dijital bir çıkış pinine, örneğin Arduino üzerinde D8 pinine bağlanarak kontrol edilir. Yazılım tarafında bu pin çıkış modunda tanımlanıp HIGH seviyesine çekildiğinde buzzer ötmeye başlar, LOW seviyesine çekildiğinde durur; farklı ton uzunlukları elde etmek için pin durumu belirli aralıklarla değiştirilebilir. Buzzer aktif tip olduğundan analogWrite veya tone fonksiyonu kullanmaya gerek yoktur, digitalWrite komutu tek başına yeterlidir. Kısa aralıklarla HIGH ve LOW seviyeleri arasında geçiş yapılarak bip sesi dizileri oluşturulabilir, bu da alarm veya uyarı senaryolarında farklı ses kalıpları elde etmeyi kolaylaştırır. Modül aktif tip olduğundan, dışarıdan farklı frekanslarda sinyal göndererek melodi çalınabilen pasif buzzer modüllerinden farklı olarak yalnızca tek bir sabit tonda ötüş üretir; melodi veya farklı nota denemeleri gereken projelerde pasif tip bir buzzer modülü tercih edilmelidir. Sinyal pini boşta bırakılıp mikrodenetleyiciye hiç bağlanmazsa kararsız gerilim nedeniyle buzzer istenmeden ötebilir, bu yüzden kullanılmadığı durumlarda pin yazılımla LOW seviyesinde tutulmalıdır. Modül düşük akım çektiğinden ayrı bir harici besleme kartına gerek kalmadan doğrudan mikrodenetleyici üzerinden beslenebilir. Modül tek bir dijital pinden sürülebilir; pin akımını sınırlamak isterseniz sinyal hattına seri bir direnç ekleyebilir ya da transistörlü sürüş kullanabilirsiniz. Birden fazla buzzer modülü aynı projede kullanılacaksa, her biri farklı bir dijital pine bağlanarak yazılımda birbirinden bağımsız şekilde kontrol edilebilir. Ötme süresini bir zamanlayıcı fonksiyonuyla (delay veya millis tabanlı) sınırlamak, buzzerin gereksiz yere sürekli ötmesini önler ve projenin genel enerji tüketimini azaltır.
Paket İçeriği
- 1 adet Buzzer Modülü
Dikkat Edilmesi Gerekenler
- VCC ve GND pinlerinin ters bağlanması modülde kalıcı hasara yol açabilir, bağlantıdan önce pin etiketlerini kontrol edin.
- Sinyal pinini mikrodenetleyicinin çıkış akım sınırını aşacak şekilde başka bir yük ile paylaştırmayın.
- Uzun süreli sürekli ötme durumunda modül ısınabilir, sürekli aktif kalacak şekilde değil kısa aralıklarla ötecek şekilde kod yazın.
- Modülü nemli veya tozlu ortamlarda kullanmaktan kaçının, buzzer deliğinin tıkanması ses şiddetini azaltabilir.
- Farklı buzzer modüllerinde pin dizilimi değişebileceğinden bağlantı yapmadan önce üzerindeki etiketleri mutlaka doğrulayın.
- Modülü doğrudan 12V gibi yüksek gerilim hatlarına bağlamayın, belirtilen 3.3-5V aralığının dışına çıkmak modülü kalıcı olarak bozabilir; sinyal pinini de boşta bırakmayın, çünkü bağlı olmayan bir pin üzerindeki kararsız gerilim buzzerin beklenmedik anlarda ötmesine yol açabilir.
