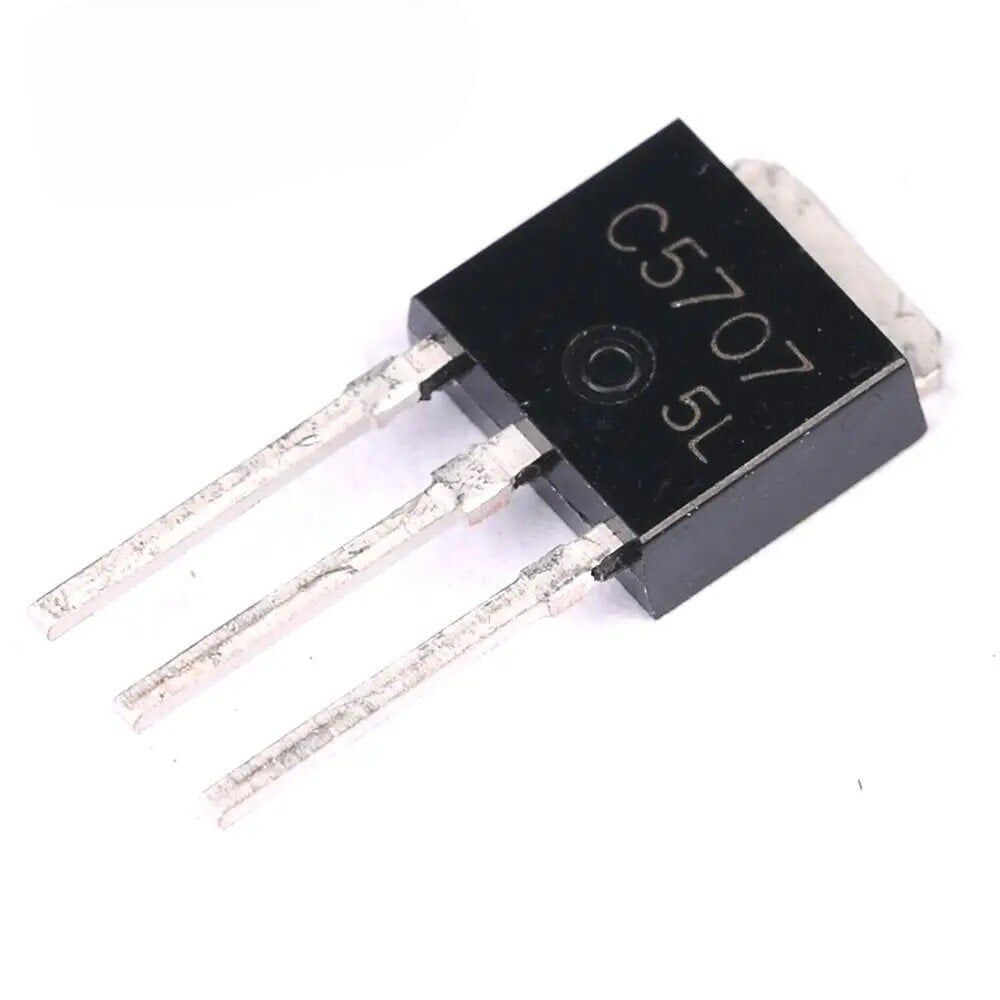

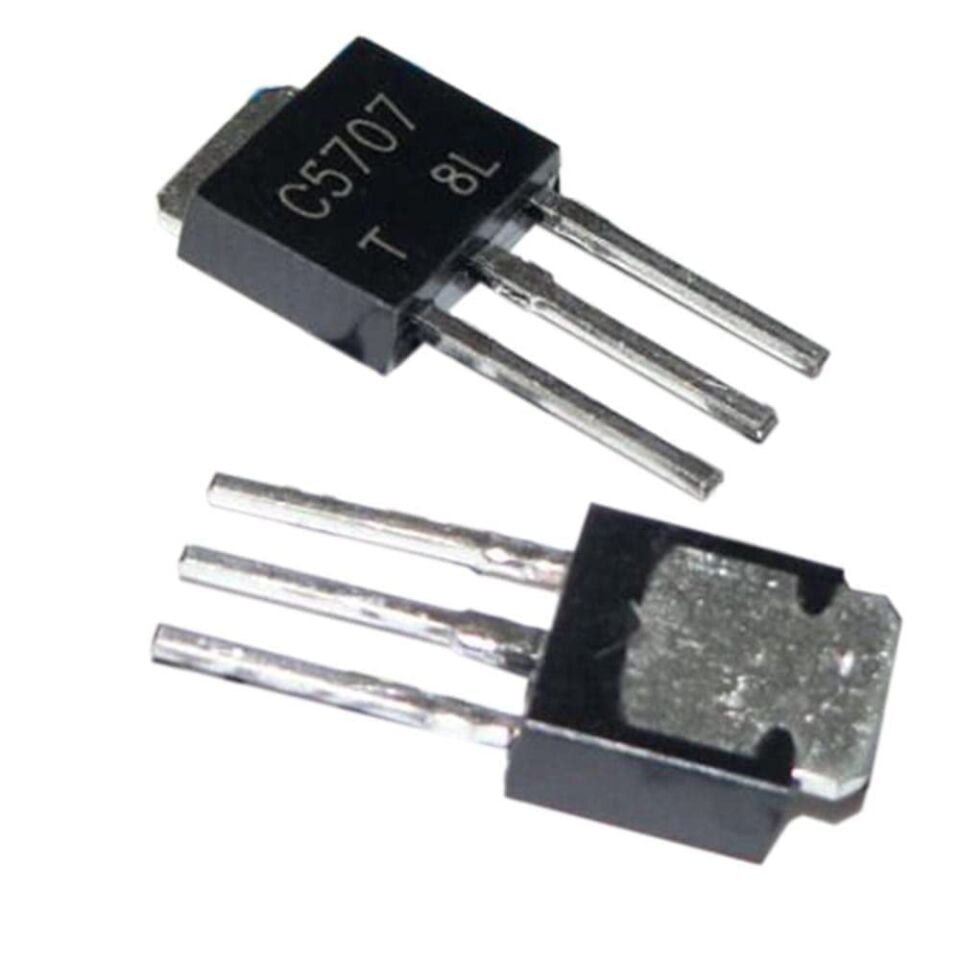

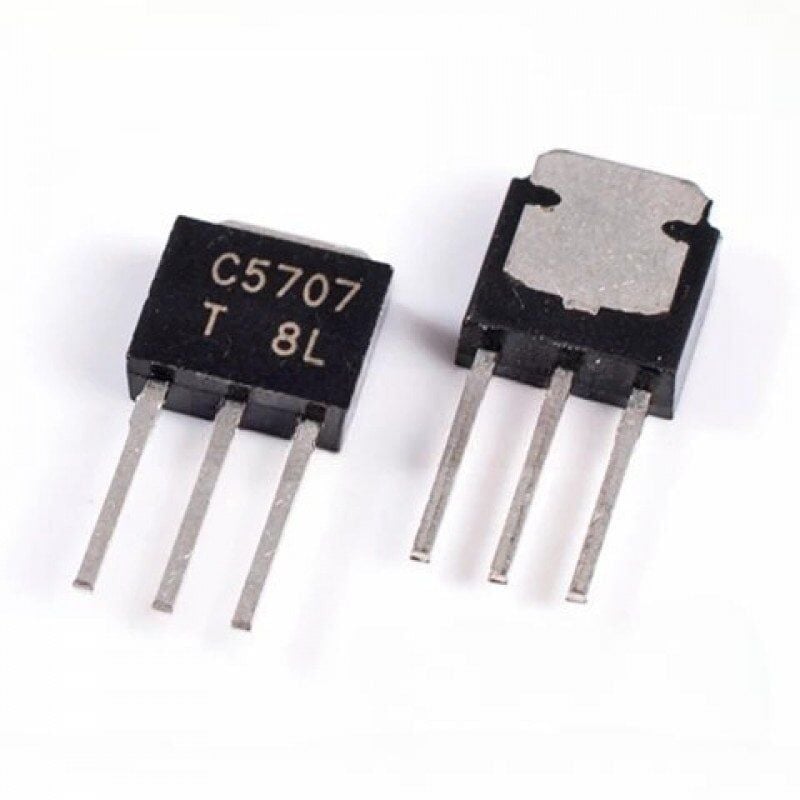

C5707 Transistör

C5707, elektronik devrelerde küçük sinyalleri kuvvetlendirmek veya anahtarlama (açma-kapama) işlemi yapmak için kullanılan NPN tipi bipolar jonksiyonlu (BJT) bir transistördür. Kodundaki "C" harfi, yaygın Japon yarı iletken adlandırma sistemindeki NPN transistör ailesini işaret eder; bu tip transistörler genellikle küçük sinyal kuvvetlendirme, anahtarlama ve osilatör devrelerinde aktif eleman olarak görev yapar. Üç uçlu (Kolektör, Baz, Emetör) yapısıyla, baz ucuna uygulanan küçük bir akımla kolektör-emetör arasındaki daha büyük bir akımı kontrol eder. Bu çalışma prensibi sayesinde hem elektronik hobi projelerinde hem de kart tamiri gibi teknik servis uygulamalarında yaygın olarak tercih edilir.

Bu tarz kod baskılı küçük sinyal transistörler, tüketici elektroniği kartlarında (televizyon, ses cihazı, güç kaynağı, kumanda devresi vb.) sıkça karşılaşılan tipte parçalardır ve orijinal parçanın gövdesi üzerindeki kod okunarak servis teknisyenleri tarafından eşdeğeriyle değiştirilir. Aynı aile içinde kod sonuna eklenen harf uzantıları genellikle akım kazancı (hFE) sınıflandırmasını belirtir; bu nedenle tamirat yapılırken mümkünse sökülen orijinal parçanın kodu ile takılacak yeni parçanın kodunun birebir aynı olmasına dikkat edilmesi, devrenin çalışma noktasının bozulmaması açısından önemlidir.

Teknik Özellikler

Öne Çıkan Özellikler

• NPN yapısı sayesinde pozitif besleme gerilimli klasik transistör devrelerinde doğrudan kullanılabilir.
• Küçük bir baz akımıyla kolektör-emetör hattındaki daha büyük bir akımı kontrol ederek akım kazancı sağlar.
• Üç uçlu sade yapısı sayesinde breadboard, deney tahtası veya lehimli devre kartlarına kolayca entegre edilebilir.
• Silikon yapısı, germanyum tabanlı eski transistörlere göre daha yüksek sıcaklık toleransı ve daha düşük kaçak akım sunar.
• Anahtarlama modunda kullanıldığında, düşük akımlı röle bobini veya tek bir gösterge LED'i gibi transistörün maksimum kolektör akımı (IC) sınırının altında kalan yükleri, bir mikrodenetleyici pininin doğrudan sağlayamayacağı akım seviyelerinde sürebilir.
• Kuvvetlendirme modunda kullanıldığında zayıf sensör veya ses sinyallerini bir sonraki kata aktarmadan önce yükseltebilir.
• Düşük maliyetli ve yaygın bulunabilir bir genel amaçlı transistör olması, prototipleme ve eğitim ortamlarında stokta yedek bulundurulmasını kolaylaştırır.
• Ayrık (discrete) yapısı sayesinde bir devre kartındaki tek bir transistör kademesi arızalandığında, bütün kartı değiştirmek yerine yalnızca o kademenin onarılmasına imkân tanır.

Kullanım Alanları

• Basit bir ses ön yükseltici (preamplifikatör) kademesinde mikrofon veya hat seviyesindeki zayıf sinyali bir sonraki katta işlenebilecek seviyeye çıkarmak.
• Elektronik kart tamirinde arızalı bir küçük sinyal transistörünün yerine denk (eşdeğer) parça olarak değiştirilmesi.
• Basit bir osilatör veya darbe (pulse) üreten devrede aktif anahtarlama elemanı olarak görev almak.
• Sensör çıkışını doğrudan sürebilecek güçte olmayan bir devrede, sinyali izole eden ve güçlendiren bir tampon (buffer) kademesi kurmak.
• Elektronik eğitiminde ve hobi projelerinde transistörlü anahtarlama ve kuvvetlendirme prensiplerinin öğretilmesi ve denenmesi.
• Mikrodenetleyici çıkış pininin doğrudan sürebileceği akımın üzerindeki küçük bir DC motoru veya fanı, transistörün anma sınırları içinde kalmak koşuluyla dolaylı olarak sürmek.
• Röle sürücü kademelerinde, kontrol sinyalinin doğrudan besleyemeyeceği röle bobinini tetiklemek için ara katman elemanı olarak görev almak.

Bağlantı ve Kullanım

Transistörün üç ucu Kolektör (C), Baz (B) ve Emetör (E) olarak adlandırılır; NPN yapıda akım Kolektör'den Emetör'e doğru akar ve bu akış Baz ucuna uygulanan küçük bir kontrol akımıyla yönetilir. Küçük sinyal transistörlerinde uç dizilimi (pinout sırası) üreticiden üreticiye ve paketten pakete değişebildiği için, devreye lehimlemeden önce ürün üzerindeki kod ile üreticinin teknik sayfasından veya bir multimetrenin diyot test modu kullanılarak Baz ucunun bulunmasından doğrulama yapılması önerilir. Anahtarlama devrelerinde Baz ucuna genellikle bir seri direnç üzerinden kontrol sinyali uygulanır; kuvvetlendirme devrelerinde ise çalışma noktasını (bias) sabitlemek için Baz-Emetör hattına ek bir direnç ağı kurulması gerekir. Yanlış uç bağlantısı transistörü kalıcı olarak hasarlayabileceğinden, ilk denemede devrenin düşük gerilim ve akım sınırlı bir kaynakla test edilmesi tavsiye edilir.

Uç tespiti için pratik bir yöntem, multimetreyi diyot test moduna almak ve kırmızı ucu sırayla diğer iki uca değdirmektir; her iki ölçümde de ileri yönde bir diyot düşüşü okunuyorsa kırmızı ucun temas ettiği pin Baz'dır ve parça NPN olarak doğrulanmış olur. Baz ucu belirlendikten sonra kalan iki uç arasındaki Kolektör-Emetör ayrımı, tek başına diyot testiyle kesin olarak yapılamayabileceğinden, gövde üzerindeki baskı yönü veya üreticinin referans pinout şemasıyla teyit edilmelidir. Devreye kalıcı olarak lehimlemeden önce transistörün breadboard üzerinde düşük gerilimli bir test kaynağı ve seri bir koruma direnciyle ön denemeden geçirilmesi, olası bir pin karışıklığında parçanın veya çevresindeki diğer bileşenlerin zarar görmesini engeller. Lehimleme sırasında gövdenin aşırı ısınmaması için lehim ucu sıcaklığı ve temas süresi sınırlı tutulmalı, hassas uygulamalarda gövdeye geçici bir ısı emici klips takılması önerilir.

Paket İçeriği

• 1 adet C5707 transistör
• Ek devre elemanı, direnç, breadboard veya bağlantı kablosu pakete dahil değildir
• Ürünle birlikte basılı teknik veri sayfası (datasheet) verilmez; tam elektriksel değerler için üreticinin genel yarı iletken kod veritabanlarına başvurulabilir

Dikkat Edilmesi Gerekenler

• Transistörün Kolektör, Baz ve Emetör uçlarını karıştırmak devrenin çalışmamasına veya parçanın kalıcı olarak hasar görmesine yol açabilir; bağlantıdan önce mutlaka doğrulama yapılmalıdır.
• Statik elektriğe karşı hassas bir yarı iletken bileşen olduğundan, montaj sırasında topraklanmış bir çalışma yüzeyi veya antistatik bilek bandı kullanılması önerilir.
• Lehimleme sırasında aşırı ısı uygulanması iç yapıyı bozabileceğinden, kısa süreli ve uygun sıcaklıkta lehim yapılmalı, gerekirse ısı emici klips kullanılmalıdır.
• Devrede kullanılacak akım ve gerilim değerleri parçanın dayanım sınırlarının üzerine çıkarsa transistör kalıcı olarak arızalanabilir; bilinmeyen bir devrede önce düşük güçle test edilmelidir.
• Bu genel amaçlı küçük sinyal transistör ailesinde tam elektriksel değerler (maksimum akım, gerilim, kazanç gibi) üreticiye ve üretim partisine göre değişebilir; kritik veya hassas tasarımlarda üreticinin güncel teknik sayfasına başvurulması önerilir.
• Kolektör ve Emetör uçlarının yer değiştirdiği ters bağlantılarda transistör beklenen şekilde çalışmayabilir veya hasar görebilir.
• Anahtarlanacak yükün çektiği akım, üreticinin teknik sayfasındaki maksimum kolektör akımının altında kalmalıdır; aksi halde bu küçük sinyal transistörü yerine MOSFET veya güç transistörü kullanılmalıdır.
• Farklı üretim partilerinde gövde üzerindeki kod baskısının netliği ve okunabilirliği değişebilir; kod net seçilemiyorsa parça devreye takılmadan önce diyot test yöntemiyle tekrar teyit edilmelidir.
• Nemli veya tozlu ortamda uzun süre açıkta saklama, uç yüzeylerinin oksitlenmesine ve lehimlenebilirliğin bozulmasına yol açabilir; kullanılmayan parçalar kuru ortamda ve tercihen antistatik poşetinde saklanmalıdır.
• Röle bobini gibi endüktif bir yük anahtarlanıyorsa, anahtarlama anında oluşan gerilim sıçramasına karşı transistörü korumak için bobine paralel bir koruma diyotu (flyback diyot) eklenmesi önerilir.
