CH341A EEPROM Flash BIOS USB Programlayıcı

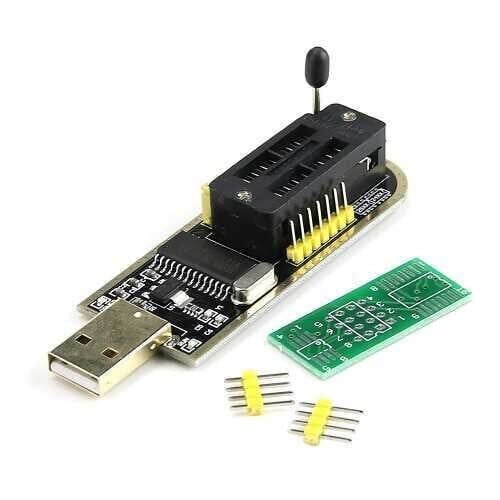

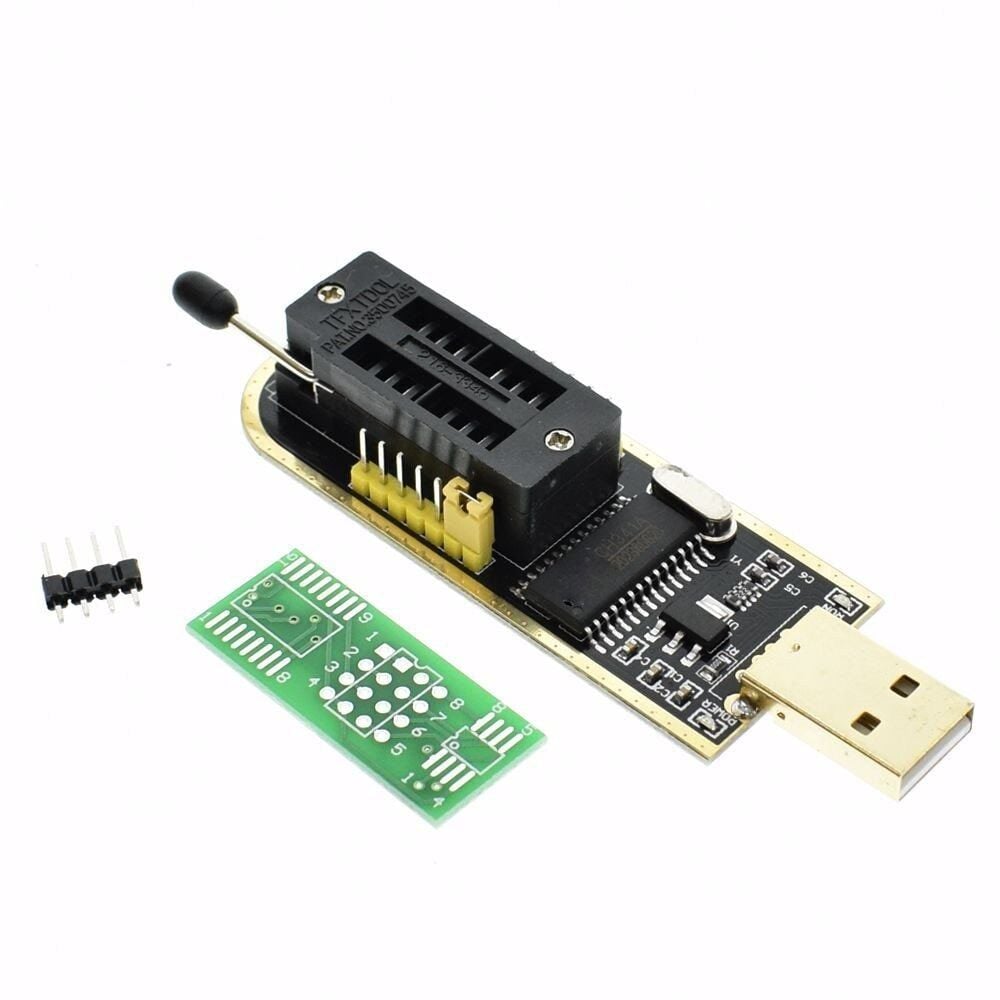

CH341A EEPROM Flash BIOS USB Programlayıcı, WCH firmasının CH341A arayüz çipini temel alan, bilgisayarın USB portundan doğrudan çalışan bir okuma/yazma kartıdır. Üzerindeki 24 pinli ZIF soket ve SOIC8 test klipsi sayesinde anakart, laptop, router gibi cihazlardaki SPI tabanlı 25xx serisi Flash bellekler ile I2C tabanlı 24xx serisi EEPROM çiplerine doğrudan erişim sağlar. Bilgisayara takıldığında yazılım çipi tanır, mevcut veriyi dosya olarak yedekleyebilir, çipi silebilir ve yeni bir bellek imajını (BIOS dosyası, router firmware'i vb.) yazabilir. Böylece arızalanmış bir BIOS çipi sökülüp programlayıcıya takılarak yeniden çalışır hale getirilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• USB üzerinden doğrudan beslenir, harici adaptör veya pil takviyesine ihtiyaç duymaz; bilgisayarın herhangi bir USB girişine takılarak hemen kullanıma hazır hale gelir.
• Hem I2C tabanlı 24xx serisi EEPROM'ları hem de SPI tabanlı 25xx serisi Flash bellekleri tek kart üzerinden destekler, böylece iki ayrı programlayıcı almaya gerek kalmaz.
• Kart üzerindeki jumper ile 24xx (I2C) / 25xx (SPI) çip ailesi arasında mod seçimi yapılarak tek kartla iki farklı arayüz tipi desteklenir.
• 24 pinli ZIF soket, çipi zorlamadan takıp çıkarmaya olanak tanır ve tekrarlı kullanımda hem pin yorulmasını hem de yanlış hizalama riskini azaltır.
• Okunan çip içeriği bilgisayara dosya halinde kaydedilebildiği için orijinal veri, üzerine yazım yapılmadan önce güvenle yedeklenebilir.
• Küçük ve hafif tasarımı sayesinde teknik servis çantasında kolayca taşınır, saha müdahalelerinde de kullanılabilir.
• Ek bir programlama cihazı veya pahalı laboratuvar ekipmanı gerektirmeden, sıradan bir masaüstü ya da dizüstü bilgisayarla çip seviyesinde müdahale imkanı sunar.

Kullanım Alanları

• Arızalı bir masaüstü veya laptop anakartının BIOS çipini sökerek içeriğini yedekleyip, internetten temin edilen temiz bir BIOS imajını çipe yeniden yazmak.
• Router veya modem cihazının firmware'i hatalı bir güncelleme sonrası bozulduğunda (bricked) SPI Flash çipini programlayıcıya takıp fabrika imajını geri yüklemek.
• Dijital kilit, kartvizit yazıcı veya benzeri küçük elektronik cihazlardaki 24xx tipi EEPROM'ların ayar/parametre verisini bir sonraki bakımdan önce okuyup yedeklemek.
• Elektronik tamir atölyesinde, LCD TV veya monitör anakartındaki EEPROM'a kayıtlı panel kalibrasyon ayarlarını değiştirmeden önce orijinal veriyi saklamak.
• Gömülü sistem veya geliştirme kartı projelerinde harici bir 25xx serisi Flash çipe, devreye lehimlemeden önce başlangıç verisi (ör. ayar dosyası, sabit tablo) yazıp hazırlamak.
• Eski bir cihazın EEPROM'unda saklı seri numarası veya kalibrasyon verisini kopyalayarak, arızalanan orijinal çip yerine takılacak yedek bir çip üretmek.
• Okul ve kurslarda öğrencilere EEPROM/Flash bellek çiplerinin nasıl programlandığını uygulamalı olarak göstermek amacıyla eğitim amaçlı kullanmak.

Bağlantı ve Kullanım

Kartın bir ucundaki USB Type-A uç doğrudan bilgisayarın USB girişine takılır ve ek bir kablo gerekmeden bağlantı sağlanır. 8 pinli SOIC8/SOP8 gövdeli BIOS çipini programlamak için kartın kenarındaki pin çıkışına bağlı test klipsi kullanılır; klipsin ataç ağzı, pin 1 işaretine dikkat edilerek çipin üzerine sabitlenir. Daha büyük gövdeli 24/25 serisi çipler ise doğrudan kart üzerindeki 24 pinli ZIF yuvasına yerleştirilip kolu kilitlenerek temas sağlanır. Kart 5V seviyesinde çalışır; 3,3V beslemeli çiplerde (çoğu 25xx SPI Flash) güvenli çalışma için 3,3V adaptör kartı / gerilim seviye dönüştürücü kullanılması önerilir. Kart bilgisayar tarafından tanındıktan sonra programlama yazılımı açılır, çip ailesi listeden seçilir ya da yazılımın otomatik tanıma özelliği denenir; ardından sırasıyla "oku" komutuyla mevcut veri dosya olarak kaydedilir, gerekiyorsa "sil" komutuyla çip boşaltılır ve son olarak "yaz" komutuyla yeni imaj çipe aktarılır. İşlem tamamlandıktan sonra yazılımın sunduğu doğrulama (verify) seçeneği çalıştırılarak çipe yazılan verinin kaynak dosyayla birebir eşleştiği kontrol edilmelidir.

Paket İçeriği

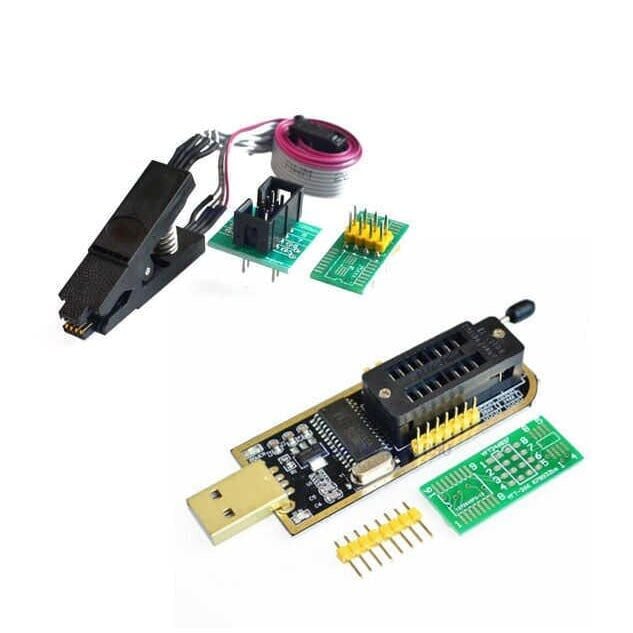

• 1 adet CH341A USB EEPROM/Flash programlayıcı kart (24 pinli ZIF soket kart üzerinde monteli olarak gelir)
• 1 adet SOIC8 (8 pin) test klipsi ve karta bağlantı için renkli sinyal kablosu
• Kart üzerinde takılı jumper (24xx/25xx çip ailesi modu seçimi için)
• Sürücü ve programlama yazılımına erişim için indirme bilgisi (kutuda basılı kılavuz yerine genellikle dijital kaynak sağlanır)

Dikkat Edilmesi Gerekenler

• Çipi sokete veya test klipsine ters yönde (pin 1 işaretine dikkat etmeden) takmak, çipin kalıcı olarak zarar görmesine veya programlamanın başarısız olmasına yol açabilir.
• Kart 5V seviyesinde çalışır; 3,3V beslemeli çiplerde (çoğu 25xx SPI Flash) güvenli çalışma için 3,3V adaptör kartı / gerilim seviye dönüştürücü kullanılmalıdır, aksi halde çipe kalıcı zarar verebilir.
• Çipi anakart üzerindeyken (in-circuit) programlamaya çalışmak, çevredeki diğer bileşenlerden kaynaklanan sinyal karışması yüzünden hatalı okuma/yazmaya sebep olabilir; sağlıklı sonuç için çipin sökülüp programlayıcıya takılması önerilir.
• Yazma işlemi sırasında USB bağlantısının kopması veya bilgisayarın uyku moduna geçmesi, çipteki verinin yarım kalmasına ve çipin kullanılamaz hale gelmesine yol açabilir.
• Yeni veri yazmadan önce mevcut çipin içeriği yedeklenmezse (okunup dosya olarak kaydedilmezse), orijinal BIOS veya firmware kaybolduğunda geri dönüş imkanı kalmaz.
• Kullanılan programlama yazılımının sürümüne göre desteklenen çip listesi değişebilir; hedef çip listede görünmüyorsa güncel bir yazılım sürümü denenmelidir.
• Test klipsinin çip üzerine gevşek veya eğik oturması, işlem sırasında bağlantı kopmalarına ve yarım kalan yazma işlemlerine yol açabilir; klipsin tüm pinlerin üzerine düzgün oturduğundan emin olunmalıdır.
