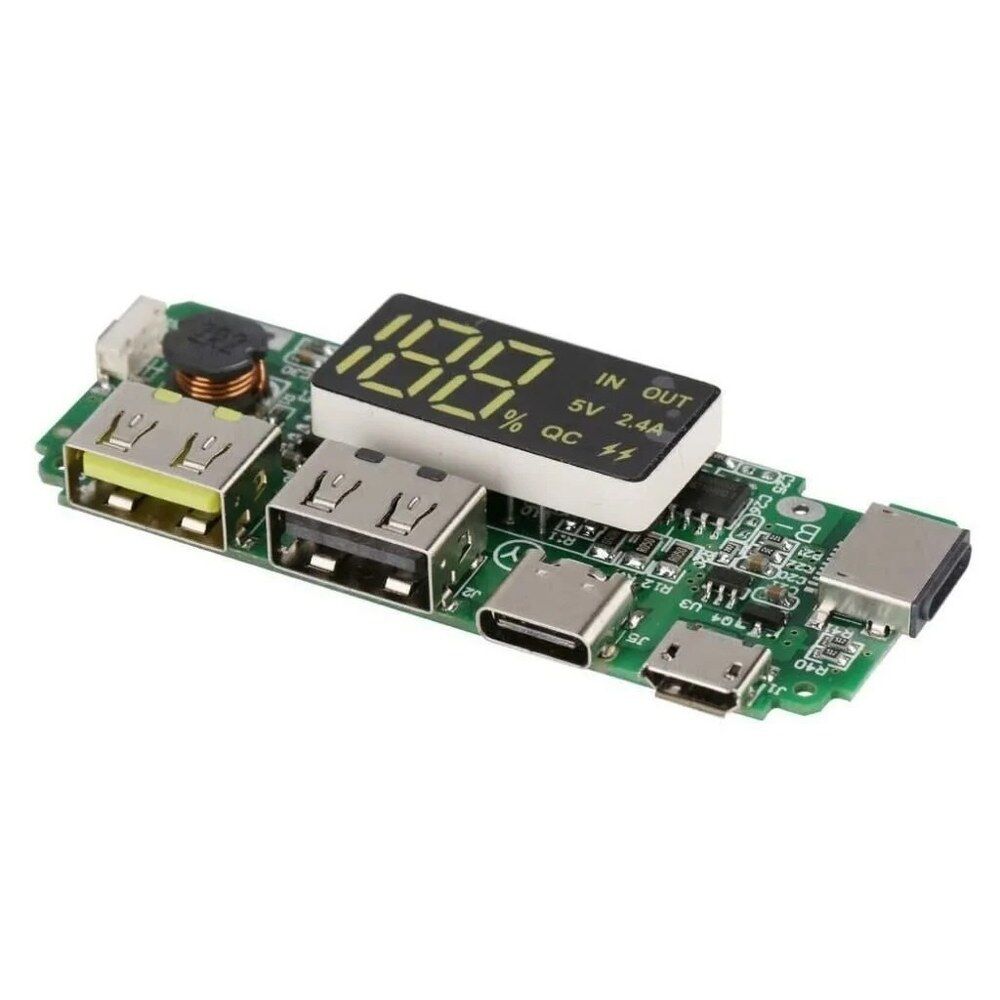

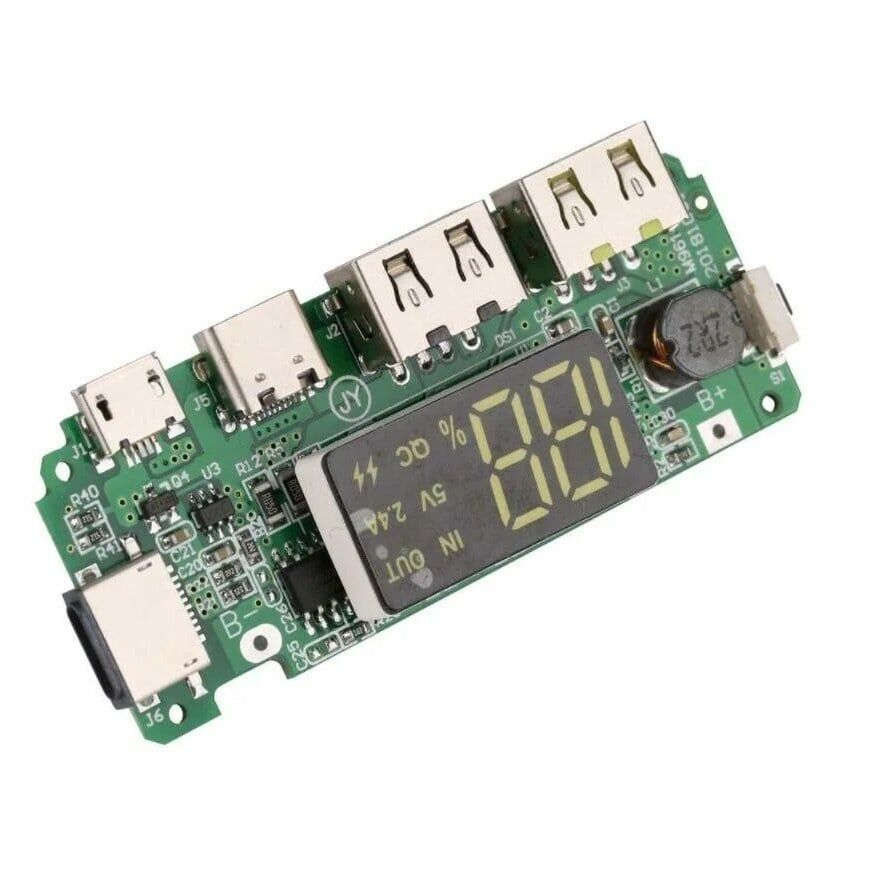

Çift USB 5V 2.4A Micro Type-C Powerbank Modülü - LEDs

Çift USB 5V 2,4A Micro/Type-C Powerbank Modülü, tek hücreli bir lityum (Li-ion/Li-Po) bataryayı şarj etmeyi ve aynı pilden 5V DC-DC yükseltici (boost) devresiyle USB çıkışı üretmeyi tek kart üzerinde birleştiren bir DIY powerbank çözümüdür. Kart üzerindeki Micro USB veya USB Type-C girişlerinden biri kullanılarak bağlı lityum pil şarj edilir; pil takılıyken iki adet USB-A çıkış portundan toplamda 2,4A'e kadar 5V güç sağlanabilir. Kart üzerindeki LED'ler pilin yaklaşık doluluk seviyesini gösterir. Bu modül; hazır bir powerbank kutusu satın almak yerine kendi bataryasıyla taşınabilir şarj cihazı, sensör veya mikrodenetleyici projesi için pilli güç kaynağı ya da elde kalan lityum hücreleri değerlendirme amacıyla kendi devresini tasarlamak isteyenler için temel bir yapı taşı niteliğindedir. İki farklı giriş konnektörünün bir arada bulunması, elde Micro USB ya da Type-C kablolarından hangisi varsa onunla şarj edebilme esnekliği sağlar; kart aynı anda tek bir girişten beslenecek şekilde çalışır.

Teknik Özellikler

Öne Çıkan Özellikler

• Micro USB ve USB Type-C girişlerinin ikisi de desteklenir, elinizdeki kabloya göre istediğinizi kullanabilirsiniz.
• Çift USB-A çıkışı sayesinde aynı anda iki cihaz 5V hat üzerinden beslenebilir veya şarj edilebilir.
• Toplam 2,4A çıkış akımı kapasitesi, telefon ve küçük elektronik cihazların şarjı için yeterli güç sunar.
• Üzerindeki LED gösterge dizisi pilin kalan şarj seviyesi hakkında hızlı görsel bilgi verir.
• Tek hücreli lityum pil ile çalışacak şekilde tasarlandığından 18650 gibi yaygın hücrelerle kolayca kullanılabilir.
• Şarj ve boost devreleri aynı küçük kart üzerinde bütünleşik olduğundan proje kutusunda az yer kaplar.
• Lehim noktaları üzerinden pille ve harici devrelerle basit kablolamayla bağlantı kurulabilir.
• Kart üzerindeki butona basıldığında güncel pil seviyesi LED'ler üzerinden anlık olarak kontrol edilebilir.
• Küçük boyutu ve delikli PCB yapısı sayesinde montaj deliklerinden vida veya ara parça ile bir proje kutusuna sabitlenebilir.

Kullanım Alanları

• Kendi lityum pilinizle DIY bir powerbank kutusu yaparken şarj ve boost katı olarak kullanmak.
• Arduino veya ESP32 tabanlı taşınabilir bir projeye, şebekeden bağımsız 5V güç kaynağı sağlamak.
• Elektriğin olmadığı bir bahçe veya tarla ortamında çalışan bir sensör düğümünü pilden beslerken, uygun olduğunda aynı devreyle pili şarj edebilmek.
• Eski dizüstü bilgisayar bataryasından çıkarılan sağlam 18650 hücreleri değerlendirip küçük bir taşınabilir şarj cihazı üretmek.
• Kamp veya saha çalışması gibi şebeke elektriği bulunmayan ortamlarda telefon ya da el feneri gibi cihazları pilden şarj etmek.
• Eğitim ortamında öğrencilere lityum pil şarj devresi ve DC-DC yükseltici mantığını uygulamalı olarak göstermek.
• Model maket veya küçük robotik düzeneklerde şebeke kablosuna bağımlı kalmadan devreye 5V besleme sağlamak.
• Fuar, atölye veya tanıtım standı gibi prize erişimin olmadığı bir yerde küçük bir ekranı veya USB ile çalışan cihazı sürekli beslemek.

Bağlantı ve Kullanım

Kart üzerindeki BAT+ ve BAT- lehim noktalarına tek hücreli lityum bataryanın sırasıyla artı ve eksi uçları lehimlenir; pilin ters bağlanması devreye ve pile zarar verebileceğinden kutupları lehimlemeden önce mutlaka kontrol edin. Pil takılı haldeyken Micro USB veya Type-C girişine 5V'luk bir USB kaynağı (adaptör, bilgisayar USB portu vb.) bağlandığında şarj işlemi başlar; şarj sürerken LED'ler doluluk seviyesini göstermeye devam eder. Beslenecek cihaz, kartın iki USB-A çıkışından birine veya her ikisine birden standart bir USB kablosuyla takılır; çıkışa bağlı yükün algılanmasıyla 5V hat aktif olur, bazı üretim serilerinde çıkışı etkinleştirmek için kart üzerindeki butona kısa süreli basmak gerekebilir. Azalan pil gerilimi çıkıştaki LED sayısının kademeli olarak azalmasından takip edilebilir; pil kritik seviyeye indiğinde dahili aşırı deşarj koruması devreyi otomatik olarak keserek pilin zarar görmesini engeller. Şarj tamamlandığında veya cihaz kullanılmadığında hem giriş hem çıkış kablolarını çıkarmak, kartın gereksiz yere gerilim altında kalmasını önler. Şarj ve deşarj (çıkış) işlemleri genellikle aynı anda da yapılabilir; yani pil şarj olurken çıkış üzerinden bir cihaz beslenebilir, ancak bu kullanımda çıkışa giden gücün bir kısmı doğrudan giriş kaynağından karşılanacağından toplam performans giriş adaptörünün gücüne bağlı olarak değişebilir.

Paket İçeriği

• 1 adet Çift USB 5V 2,4A Micro/Type-C Powerbank Modülü (üzerinde 2x USB-A çıkış, Micro USB ve Type-C giriş soketleri monteli)

Dikkat Edilmesi Gerekenler

• Lityum pil bu ürüne dahil değildir; tek hücreli pilinizi ve gerekiyorsa USB kablolarını ayrıca temin etmeniz gerekir.
• Pilin BAT+ / BAT- uçlarını ters bağlamak devreye ve pile kalıcı zarar verebilir; lehimlemeden önce polariteyi mutlaka doğrulayın.
• Şişmiş, hasarlı veya menşei belirsiz lityum pillerle kullanmayın; bu tür pillerle çalışmak güvenlik riski oluşturur.
• Aynı anda iki USB çıkışından yüksek akım çekilip toplam 2,4A sınırı aşılırsa çıkış gerilimi düşebilir veya dahili koruma devreye girebilir.
• Kart kutusuz (açıkta) kullanılacaksa kısa devreyi önlemek için metal yüzeylerden ve nemden uzak tutulmalıdır.
• Şarj sırasında kart ve pil hafif ısınabilir; havalandırması olmayan kapalı bir kutuda uzun süre gözetimsiz şarjda bırakmaktan kaçının.
• Kart yalnızca tek hücreli (3,7V) lityum pil için tasarlanmıştır; seri bağlı çok hücreli pil paketlerini doğrudan bu modüle bağlamayın.
• Modülü nem, toz veya metal talaşı bulunan ortamlarda açıkta bırakmak kısa devre veya korozyon riskini artırır; mümkünse kapalı bir kutu içinde kullanın.
• Lehim işlemi sırasında kart üzerindeki küçük yüzey montajlı bileşenlere aşırı ısı uygulamaktan kaçının; gerekiyorsa ince uçlu havya ve düşük sıcaklık ayarı tercih edin.
