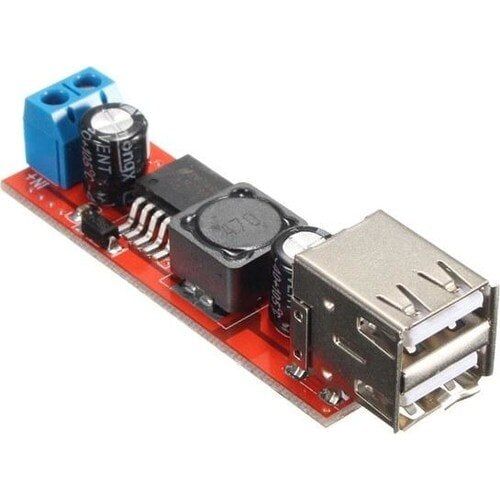

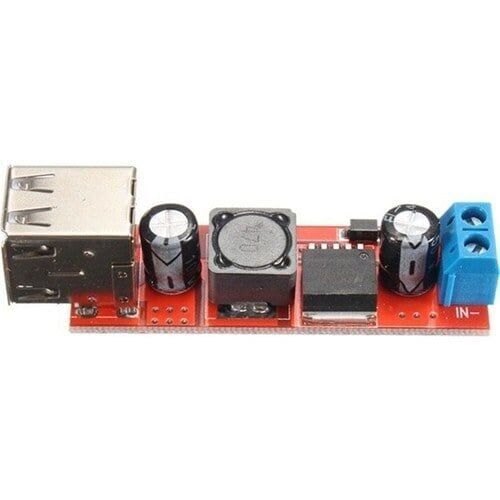

Çift USB Çıkış 9V/12V/24V/36V - 5V 3A Voltaj Düşürücü Modül

Bu modül, 9V ile 36V arasında değişen bir DC güç kaynağını (örneğin 12V ya da 24V akü, adaptör veya araç/endüstriyel elektrik sistemi) sabit 5V çıkışa dönüştüren bir step-down (buck) voltaj düşürücü devredir. Çıkışında bulunan iki adet USB Tip-A soket sayesinde telefon, GPS cihazı, kamera veya benzeri USB ile beslenen cihazlar doğrudan bu modüle bağlanabilir. Anahtarlamalı topoloji kullandığı için, aynı işi yapan lineer regülatörlere kıyasla daha az ısınır ve daha yüksek verimle çalışır. Toplam çıkış akımı 3A ile sınırlıdır ve bu akım iki USB portu arasında paylaşılır; port başına düşen maksimum akım üretici tarafından belirtilmemiştir. Geniş giriş aralığı sayesinde tek bir modül, farklı gerilimdeki birden fazla besleme kaynağıyla (12V otomobil, 24V ticari araç, 36V endüstriyel hat gibi) uyumlu çalışabilir; bu da stok ve montaj açısından pratiklik sağlar. Modül özellikle araç içi, tekne, güneş paneli sistemi ve endüstriyel DC hat gibi geniş giriş aralığı gerektiren uygulamalarda kullanılmak üzere tasarlanmıştır.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş 9V-36V DC giriş aralığı sayesinde 12V veya 24V gibi farklı akü ve adaptör sistemlerinde donanım değişikliği yapmadan kullanılabilir, böylece tek bir modül birden fazla proje veya araç için stoklanabilir.
• Çift USB Tip-A çıkışı ile aynı anda iki farklı USB cihazı beslemek veya şarj etmek mümkündür; bu sayede tek adaptörle iki cihaz için ayrı besleme hattı çekmeye gerek kalmaz.
• Anahtarlamalı (buck) topoloji kullanır; bu sayede lineer regülatörlü çözümlere kıyasla daha az ısı üretir, enerji verimliliği daha yüksektir ve harici soğutucuya duyulan ihtiyaç azalır.
• Sabit 5V çıkış gerilimi, giriş 9-36V aralığında kaldığı sürece kaynak gerilimindeki değişimlerden bağımsız olarak sabit kalır ve USB cihazlar için güvenli bir besleme sağlar.
• Kompakt kart yapısı sayesinde araç içi konsol, elektrik panosu veya proje kutusu gibi dar alanlara kolayca yerleştirilebilir.
• 3A'lık toplam çıkış kapasitesi, hızlı şarj gerektirmeyen çoğu USB cihaz (telefon, GPS, kamera, sensör modülü) için yeterli akım rezervi sunar.
• Tek bir devre üzerinde hem gerilim düşürme hem de çift USB dağıtım işlevini birleştirdiğinden, ayrı bir buck modülü ve ayrı bir USB dağıtıcı kullanma zorunluluğunu ortadan kaldırır.

Kullanım Alanları

• Bir aracın 12V akü hattından veya bir kamyonun 24V akü hattından telefon ve navigasyon cihazının iki USB portundan aynı anda şarj edilmesi.
• Güneş paneli ve şarj kontrol cihazından gelen değişken DC gerilimin sabit 5V'a düşürülerek bir uzak alan kamerasının veya toprak nemi sensör modülünün beslenmesi.
• Tekne veya karavan elektrik sisteminde USB ile çalışan LED aydınlatma şeridi, fan veya küçük elektronik cihazların güç ihtiyacının tek noktadan karşılanması.
• Endüstriyel bir panoda bulunan 24V veya 36V DC besleme hattından, USB üzerinden çalışan bir veri toplama cihazına ya da endüstriyel tablete güç sağlanması.
• Yüksek gerilimli bir güç kaynağından (örneğin 24V) beslenen bir Arduino veya mikrodenetleyici projesinde, kartın USB girişinin güvenli 5V ile beslenmesi.
• CCTV kamera sisteminde ortak 12V/24V besleme hattından, USB ile çalışan bir Wi-Fi vericisinin veya yardımcı sensör modülünün ayrı bir adaptör gerekmeden güçlendirilmesi.
• Tarım veya sera otomasyonunda, sahada çekilen tek bir 24V besleme hattından USB ile çalışan kontrol ünitesinin veya kablosuz haberleşme modülünün beslenmesi.

Bağlantı ve Kullanım

Modülün giriş tarafında bulunan V+ ve V- (IN+ / IN-) uçları, 9V ile 36V arasındaki DC güç kaynağının artı ve eksi kutuplarına doğru polarite ile bağlanır; giriş kutuplarının ters bağlanması modülün ve beslenen USB cihazların zarar görmesine yol açabileceğinden bağlantı öncesinde mutlaka kontrol edilmelidir. Çıkış tarafındaki iki USB Tip-A soketten herhangi birine veya her ikisine birden standart USB kablo takılarak telefon, GPS ya da benzeri cihazlar doğrudan beslenebilir; çıkış gerilimi 5V'ta sabit olduğundan ek bir ayar veya jumper gerekmez. Modül devreye alınmadan önce giriş gerilim kaynağının 9-36V aralığında olduğu bir multimetre ile doğrulanmalı, ardından yük bağlanmadan önce USB çıkışlarındaki gerilim boşta test edilmelidir. İlk bağlantıda modülün yükte de kararlı çalıştığından emin olmak için, tek bir USB cihazla kısa süreli bir deneme yapılması ve ardından ikinci cihazın eklenmesi önerilir; bu sıralı yaklaşım, olası bir bağlantı hatasının fark edilmesini kolaylaştırır.

Paket İçeriği

• 1 x Çift USB Çıkışlı 9V/12V/24V/36V - 5V 3A Voltaj Düşürücü Modül

Dikkat Edilmesi Gerekenler

• Giriş gerilimi kesinlikle 36V DC'yi aşmamalıdır; üst sınırın aşılması modülde kalıcı hasara yol açabilir.
• Giriş polaritesi (V+ / V-) ters bağlanmamalıdır; ters bağlantı modülü ve bağlı USB cihazları zarar görme riskiyle karşı karşıya bırakabilir.
• Toplam çıkış akımı 3A ile sınırlı olduğundan, her iki USB portu aynı anda yüksek akım çeken cihazlarla (örneğin hızlı şarj gerektiren tabletler) kullanılırsa çıkış geriliminde düşme yaşanabilir.
• Modül açık devre kart (PCB) yapısında olduğundan nemli, tozlu veya iletken parçacık bulunan ortamlarda kısa devre riskine karşı uygun bir kutu içine alınması önerilir.
• Sürekli yüksek yükte çalışırken kart üzerinde ısınma olabilir; havalandırması kısıtlı kapalı alanlara monte etmeden önce ısıl davranışın gözlemlenmesi önerilir.
• Uzun kablo ile yapılan giriş bağlantılarında kablo direncine bağlı gerilim düşümü oluşabileceğinden, mümkün olduğunca kısa ve yeterli kesitte kablo kullanılması önerilir.
• Araç üzerinde kullanılırken motor çalışırken oluşabilecek ani gerilim dalgalanmalarının (marş, alternatör anahtarlaması vb.) modülün belirtilen giriş aralığını aşmadığından emin olunmalıdır.
