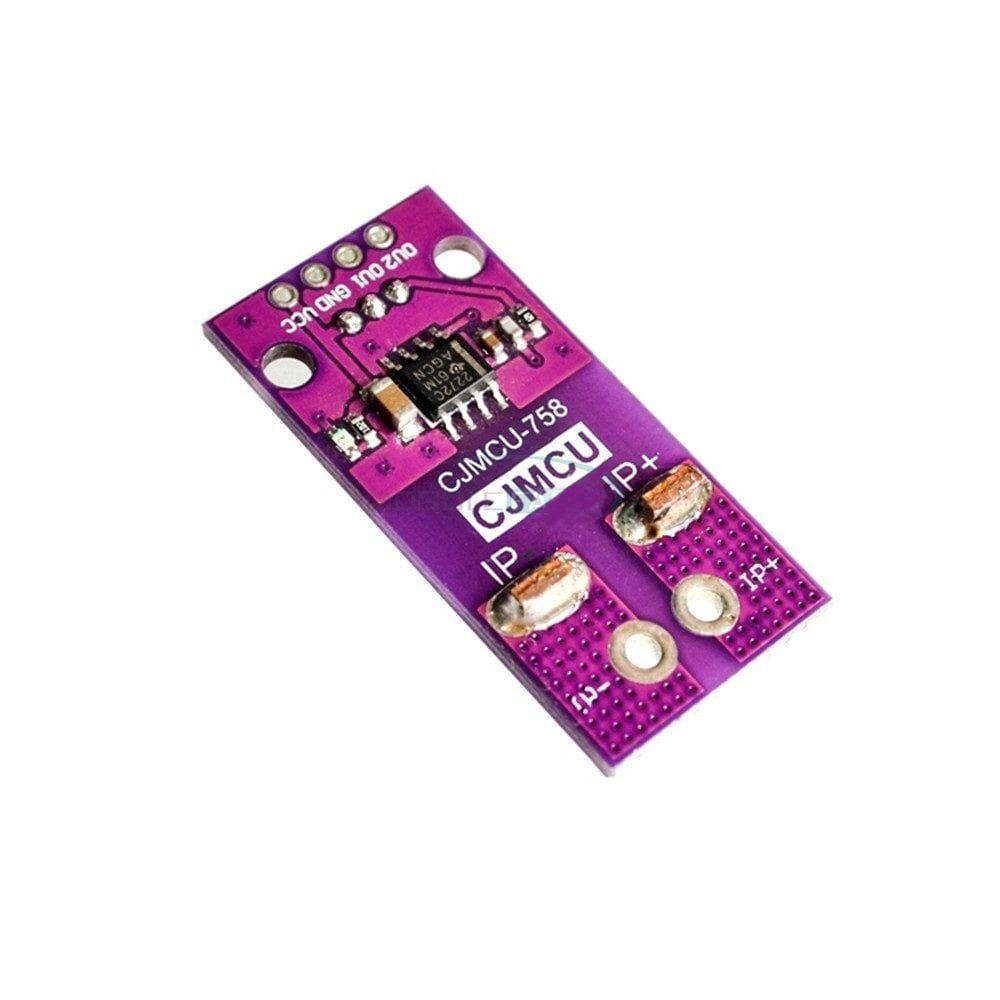

CJMCU-758 3V-5.5V Hall Akım Sensörü Modülü

CJMCU-758, Allegro ACS758 serisi Hall etkili akım sensörü entegresi üzerine kurulu, temassız ve galvanik izoleli bir akım ölçüm modülüdür. Ölçülecek akım, modül üzerindeki bakır iletken yoldan geçirilir; bu iletkenin etrafında oluşan manyetik alan, entegre içindeki Hall elemanı tarafından algılanarak akımla orantılı bir analog gerilim çıkışına dönüştürülür. Akım hattı ile sinyal çıkışı elektriksel olarak birbirinden yalıtıldığından, yüksek akımlı bir güç hattı ile düşük gerilimli bir mikrodenetleyici devresi arasında güvenli ölçüm yapılabilir. Modül 3V-5.5V arasında değişen besleme gerilimleriyle çalışabildiğinden hem 3.3V hem 5V lojik seviyeli Arduino, ESP32 ve benzeri geliştirme kartlarıyla ek bir seviye dönüştürücü olmadan doğrudan uyumludur; analog çıkışı bir ADC pinine bağlanarak akım büyüklüğü yazılımsal olarak hesaplanabilir. Sensör entegresi tek başına ölçüm yaptığından, harici bir shunt direnç veya toroidal transformatöre ihtiyaç duyulmaz; bu da hem devre kartında yer tasarrufu sağlar hem de akım yolundaki ek güç kaybını en aza indirir. Küçük boyutu ve basit üç pinli sinyal arayüzü sayesinde hem hobi elektroniği projelerinde hem de küçük ölçekli endüstriyel izleme devrelerinde kolayca entegre edilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Ölçülecek akım hattı ile sinyal çıkışı arasında galvanik izolasyon bulunur, bu sayede yüksek gerilimli veya yüksek akımlı bir hat, düşük gerilimli bir mikrodenetleyici devresine güvenle bağlanabilir.
• 3V ile 5.5V arasındaki geniş besleme aralığı sayesinde hem 3.3V hem 5V lojik seviyesinde çalışan geliştirme kartlarıyla ek bir seviye dönüştürücüye ihtiyaç duymadan kullanılabilir.
• Hall etkisi tabanlı ölçüm prensibi, akım yolunda seri direnç (shunt) kullanan yöntemlere göre çok daha düşük güç kaybına ve daha az ısınmaya yol açar.
• Analog gerilim çıkışı, mikrodenetleyicinin ADC pinine doğrudan bağlanabildiği için ek bir sinyal işleme devresi gerekmeden akım değeri yazılımla hesaplanabilir.
• Hem alternatif akım (AC) hem doğru akım (DC) ölçümüne uygun olduğundan, hem şebeke tarafı hem de batarya veya motor sürücü gibi DC uygulamalarda kullanılabilir.
• Modül üzerindeki akım iletkeninin direnci çok düşük olduğu için, ölçülen devrenin çalışmasına ciddi bir gerilim düşümü veya ek yük getirmez.
• Geniş çalışma sıcaklığı aralığı, sensörün endüstriyel ve otomotiv kaynaklı gürültülü ortamlarda da kararlı çalışmasını sağlar.

Kullanım Alanları

• Bir DC motor sürücüsünün çektiği akımı gerçek zamanlı izleyerek aşırı yüklenme anında motoru güvenli şekilde durdurmak.
• Güneş paneli - şarj kontrol cihazı - akü hattında şarj ve deşarj akımını ölçüp mikrodenetleyici ile enerji yönetimi yapmak.
• 3D yazıcı veya CNC gibi cihazlarda step motor sürücü hattındaki akımı izleyerek kilitlenme veya aşırı akım durumunda erken uyarı üretmek.
• Elektrikli araç veya e-bisiklet şarj devresi prototipinde şarj akımını ölçerek belirlenen limit aşıldığında röleyi kesmek.
• Ev tipi güç tüketim ölçer (enerji monitörü) projelerinde bir hattın çektiği akımı ölçüp gerilimle çarparak anlık güç hesaplamak.
• Lipo veya Li-ion batarya test düzeneğinde şarj/deşarj sırasında akımı kaydederek batarya kapasitesini hesaplamak.
• Bir güç panosunda yazılımsal aşırı akım koruması kurarak akım eşiği aşıldığında kontaktörü veya röleyi açtırmak.

Bağlantı ve Kullanım

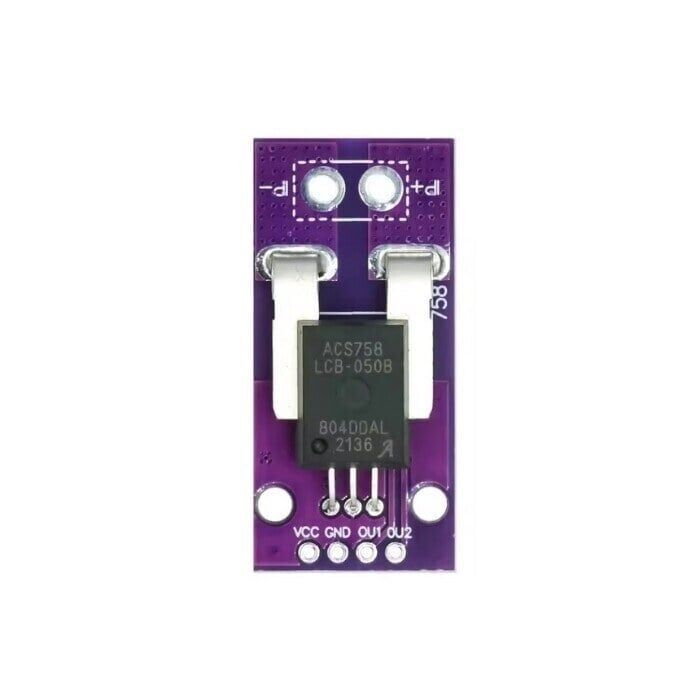

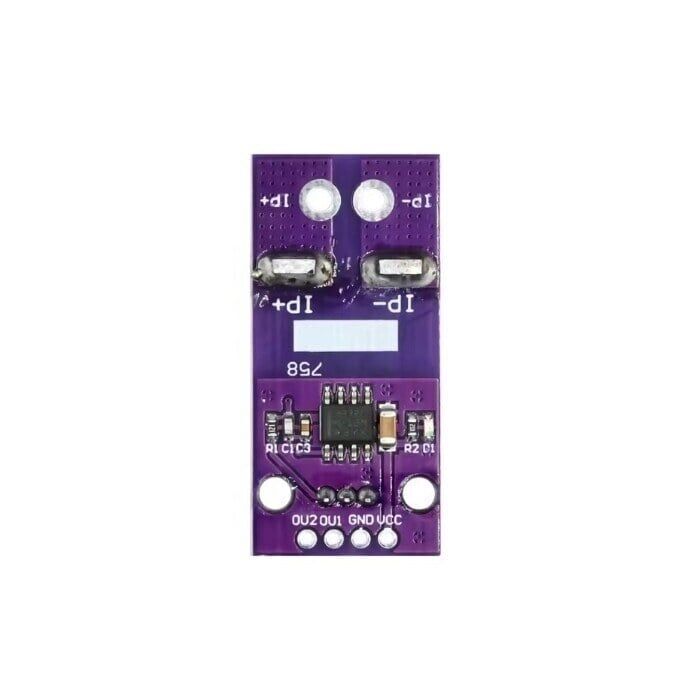

Modülün VCC pini 3.3V veya 5V beslemeye, GND pini ortak topraya, OUT pini ise mikrodenetleyicinin analog giriş (ADC) pinine bağlanır. Ölçülecek akımın geçtiği hat, modül üzerindeki ayrı akım terminallerinden (genellikle IP+ ve IP- olarak işaretli vida veya lehim noktaları) seri şekilde geçirilir; bu hat, sinyal pinlerinden elektriksel olarak izole edilmiştir. Çift yönlü varyantta akım sıfırken çıkış gerilimi besleme geriliminin yaklaşık yarısı (Vcc/2) civarında sabitlenir; tek yönlü varyantta bu değer çok daha düşüktür (yaklaşık 0.12 x Vcc) ve sıfır noktası ölçülerek belirlenmelidir; bu yüzden yazılımda önce akımsız durumda art arda alınan birkaç ADC örneğinin ortalamasıyla bir sıfır noktası kalibrasyonu yapılması, ölçüm sırasındaki küçük dalgalanmaların da aynı yöntemle yumuşatılması önerilir. Akım değeri, anlık ölçülen OUT gerilimi ile bu sıfır noktası gerilimi arasındaki farkın, sensörün mV/A cinsinden hassasiyet değerine bölünmesiyle hesaplanır; bu hassasiyet değeri kullanılan modül varyantına göre değişebileceğinden ölçüme başlamadan önce doğrulanmalıdır.

Paket İçeriği

• 1 x CJMCU-758 Hall akım sensörü modülü

Dikkat Edilmesi Gerekenler

• Modülün besleme gerilimi kesinlikle 5.5V'u aşmamalıdır; yanlışlıkla 9V veya 12V gibi bir kaynağa bağlanması sensör entegresini kalıcı olarak bozar.
• Akım terminallerinden (IP+/IP-) geçirilecek akım, modülün ölçüm aralığını aşmamalıdır; aralık aşımı ölçüm doğruluğunu bozabilir veya sensöre kalıcı hasar verebilir.
• Yüksek akım hattındaki vida terminalleri gevşek bırakılırsa temas direnci artar; hem ölçüm hatası oluşur hem de terminal aşırı ısınabilir, bağlantılar sıkıca sabitlenmelidir.
• Analog çıkış gürültüye duyarlıdır; OUT hattının motor sürücü veya güç anahtarlama kablolarına paralel ve uzun çekilmesi ölçümde parazite yol açabilir, mümkün olduğunca kısa kablo tercih edilmelidir.
• Sensörün akım yokken verdiği çıkış gerilimi üretimden gelen küçük bir ofset içerebilir; hassas ölçüm gerektiren uygulamalarda devre üzerinde sıfır noktası kalibrasyonu yapılması önerilir.
• Modül yüksek gerilimli bir hatta kullanılacaksa, sensörün izolasyon gerilimi sınırının uygulamanın çalışma gerilimini karşılayıp karşılamadığı ayrıca kontrol edilmelidir.
• OUT pinine doğrudan uzun kablo veya yüksek değerli bir kondansatör bağlanması çıkışta kararsızlığa yol açabilir; üretici tarafından belirtilen maksimum yük kapasitesi sınırı aşılmamalıdır.
• Modül farklı akım aralıklarında (örneğin 50A, 100A, 150A veya 200A) üretilen varyantlarla satılabildiğinden, projeye uygun ölçüm aralığının ve mV/A hassasiyet değerinin ürün etiketinden veya satın alma bilgisinden teyit edilmesi önerilir.
