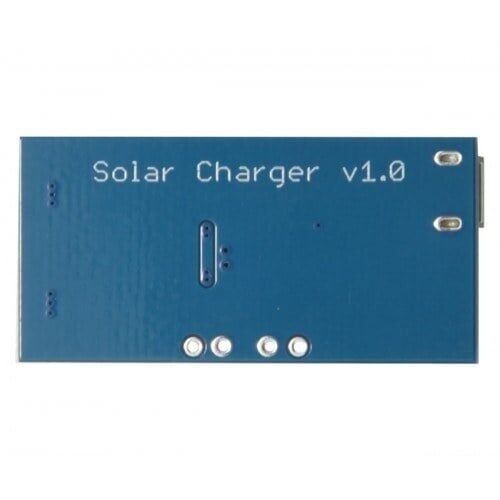

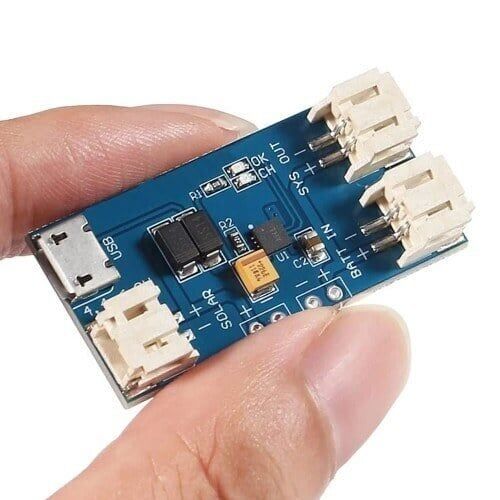

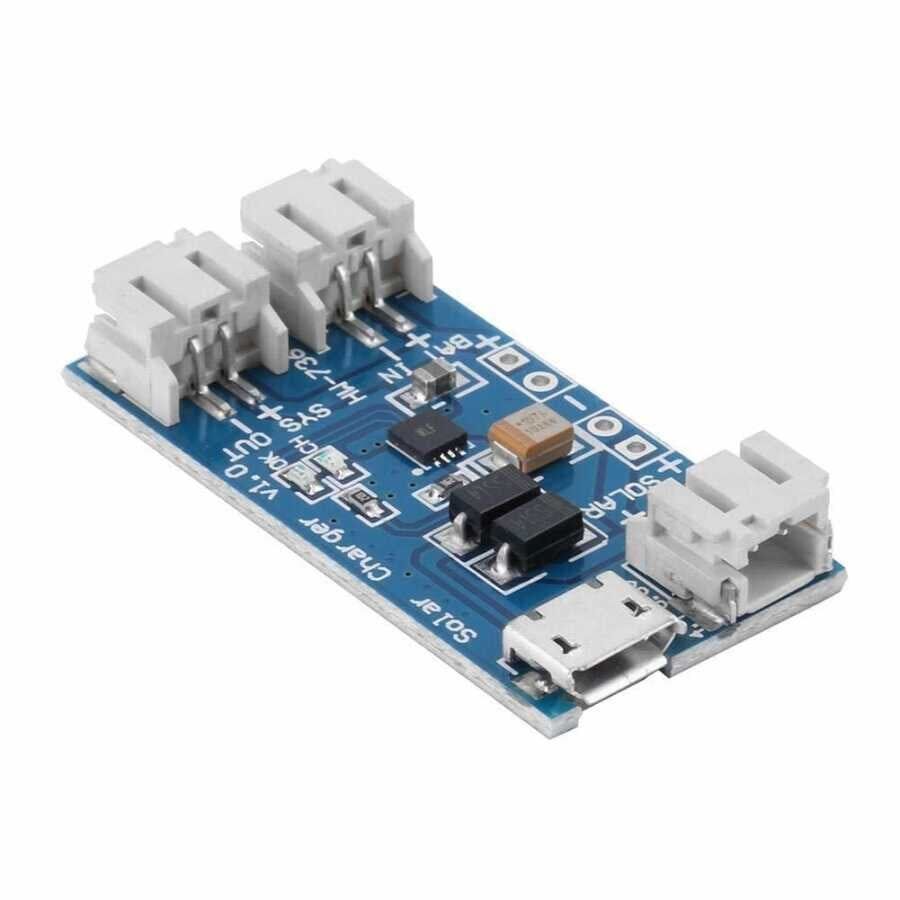

CN3065 Mini Solar LiPo Batarya Şarj Modülü 5V

CN3065 Mini Solar LiPo Batarya Şarj Modülü, güneş paneliyle beslenen projelerde tek hücreli lityum polimer (LiPo) veya lityum-iyon bataryaları güvenli şekilde şarj etmek için tasarlanmış küçük boyutlu bir karttır. Kartın kalbinde Consonance Electric üretimi CN3065 şarj yönetim entegresi bulunur; bu entegre, güneş panelinden gelen düşük ve dalgalı gücü sabit akım/sabit gerilim (CC/CV) algoritmasıyla düzenleyerek bataryayı 4,2V standart tam şarj seviyesine kadar besler. 5V giriş seviyesiyle çalışan modül, harici bir blokaj diyotuna gerek duymadan güneş ışığı kesildiğinde bataryadan panele ters akım akmasını engeller. Küçük yüzeyi sayesinde taşınabilir sensör düğümleri ve düşük güçlü IoT uygulamaları gibi şebekeden bağımsız tasarımlarda tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Güneş panelinden gelen düşük ve dalgalı gerilimi CC/CV algoritmasıyla düzenleyerek bataryayı güvenli şekilde tam şarj seviyesine getirir.
• Harici bir blokaj diyotuna ihtiyaç duymadan, güneş ışığı kesildiğinde bataryadan panele doğru ters akım akışını kendi başına engeller; klasik güneş şarj devrelerinde ayrı bir diyot ve ayrık transistörlerle sağlanan bu koruma, burada tek bir entegre içinde çözüldüğü için kart hem küçülür hem de yanlış bağlantı riski azalır.
• Giriş gerilimi regülasyon özelliği sayesinde panel gerilimi düştüğünde şarj akımını otomatik olarak kısarak panelin gerilim çökmesini önler.
• Aşırı deşarj olmuş bataryalar için düşük akımlı ön şarj kademesiyle hücreye zarar vermeden yeniden şarj döngüsünü güvenle başlatır.
• Doğrusal (lineer) mimarisi sayesinde anahtarlamalı devrelerin aksine yüksek frekanslı elektromanyetik gürültü üretmez, hassas analog ölçüm devrelerinin yanında rahatlıkla kullanılabilir.
• Mini boyutlu PCB tasarımı, yer kısıtlı taşınabilir ve gömülü projelere kolayca entegre edilmesini sağlar.
• Şarj döngüsü tamamen entegre üzerinde yürütüldüğü için ek bir mikrodenetleyici, yazılım veya harici kontrol devresi olmadan bağımsız (standalone) çalışabilir.

Kullanım Alanları

• Bahçede veya tarlada konumlanan toprak nemi/hava durumu sensör düğümünde küçük bir güneş paneliyle LiPo bataryayı gün boyu şarj edip düğümü gece boyunca beslemek.
• Kamp veya doğa yürüyüşü sırasında cebe sığan bir güneş paneli ile taşınabilir LED fenerin veya küçük aydınlatma modülünün bataryasını şarj etmek.
• Sera veya tarla sulama otomasyonunda, toprak nem sensörü ve valf kontrol kartını besleyen bataryayı şebeke hattı çekmeden güneşle şarj etmek.
• Uzak alanlara kurulan kablosuz hava istasyonu veya çevresel izleme cihazında güneş paneli + LiPo batarya kombinasyonuyla kesintisiz enerji sağlamak.
• Bisiklet, bagaj veya evcil hayvan takip amaçlı taşınabilir GPS modüllerinde bataryayı güneşten tamamlayıcı olarak şarj etmek.
• Şehir dışındaki güvenlik kamerası veya hareket sensörü düğümünde ana güç hattı olmadan bataryayı güneş enerjisiyle desteklemek.
• Okul veya hobi projelerinde öğrencilere "güneşten elektronik cihaz nasıl beslenir" prensibini gösteren, panel-şarj modülü-batarya zincirinden oluşan basit bir eğitim seti kurmak.
• Güneşin bol, şebeke hattının ise ya hiç olmadığı ya da çekmenin masraflı olduğu tarla kenarı, çatı veya araç dışı noktalarda bataryayı sürekli dolu tutarak cihazın kesintisiz çalışmasını sağlamak.

Bağlantı ve Kullanım

Modülün giriş uçları küçük bir fotovoltaik güneş panelinin çıkışına, batarya uçları ise tek hücreli LiPo veya Li-ion bataryanın kutuplarına bağlanır; her iki bağlantıda da polarite (artı/eksi) mutlaka kontrol edilerek yapılmalıdır. Yeterli güneş ışığı olduğunda CN3065 devresi otomatik olarak CC/CV şarj döngüsünü başlatır ve batarya 4,2V seviyesine ulaşınca şarjı kendiliğinden keser; ayrıca bir mikrodenetleyici komutu veya yazılım ayarı gerekmez. Beslenecek yük (örneğin bir mikrodenetleyici kartı) genellikle modülün batarya çıkışına paralel bağlanır; kart üzerindeki pin etiketlerinin (panel giriş, batarya, varsa yük çıkışı) bağlantıdan önce mutlaka gözle teyit edilmesi önerilir, çünkü üretici baskılarına göre yerleşim değişebilir. Gerçek şarj süresi kullanılan güneş panelinin gücüne, gün içindeki ışınım miktarına ve bataryanın kapasitesine göre saatlerce sürebilir; bu nedenle modül, panelin sürekli güneş aldığı sabit kurulumlarda en verimli sonucu verir. İlk kurulumda, batarya bağlıyken panel bağlantısını yapmak, ardından yükü eklemek, olası ters bağlantı veya kısa devre durumunda hasarı en aza indirmek açısından önerilen sıradır.

Paket İçeriği

• 1 adet CN3065 Mini Solar LiPo Batarya Şarj Modülü
• Fabrika çıkışında karta lehimlenmiş şarj entegresi ve pasif bileşenler
• Güneş paneli ve LiPo/Li-ion batarya pakete dahil değildir, ayrı temin edilmelidir
• Montaj için ek pin header, jumper kablo veya konektör standart pakette bulunmayabilir

Dikkat Edilmesi Gerekenler

• Batarya ve güneş paneli bağlantılarında polarite ters yapılırsa modül veya batarya kalıcı hasar görebilir; bağlanmadan önce uçlar mutlaka kontrol edilmelidir.
• Modül yalnızca tek hücreli (1S) LiPo/Li-ion batarya ile kullanılmak üzere tasarlanmıştır; 2S ve üzeri seri bağlı batarya paketlerine bağlanması hem devreyi hem de bataryayı tehlikeye atar.
• Koruma devresiz (PCM'siz) çıplak LiPo hücre kullanılacaksa aşırı deşarj ve aşırı şarja karşı ayrı bir batarya koruma modülünün eklenmesi önerilir.
• Güneş panelinin gücü ve verdiği akım yetersiz kalırsa şarj süresi ciddi şekilde uzar; panel seçimi kullanılan bataryanın kapasitesine göre yapılmalıdır.
• Modülün kendisi neme ve suya karşı korumasızdır; dış ortamda kullanılacaksa uygun bir muhafaza içine alınmalıdır.
• Şarj sırasında entegre üzerinde ısınma olabilir; havalandırması zayıf kapalı kutularda uzun süreli yüksek akımla şarjdan kaçınılması önerilir.
• Batarya doluluk durumunun uzaktan veya sürekli izlenmesi gereken uygulamalarda, modülün üzerindeki olası gösterge dışında ayrı bir gerilim ölçüm devresi eklemek daha güvenilir bir takip sağlar.
