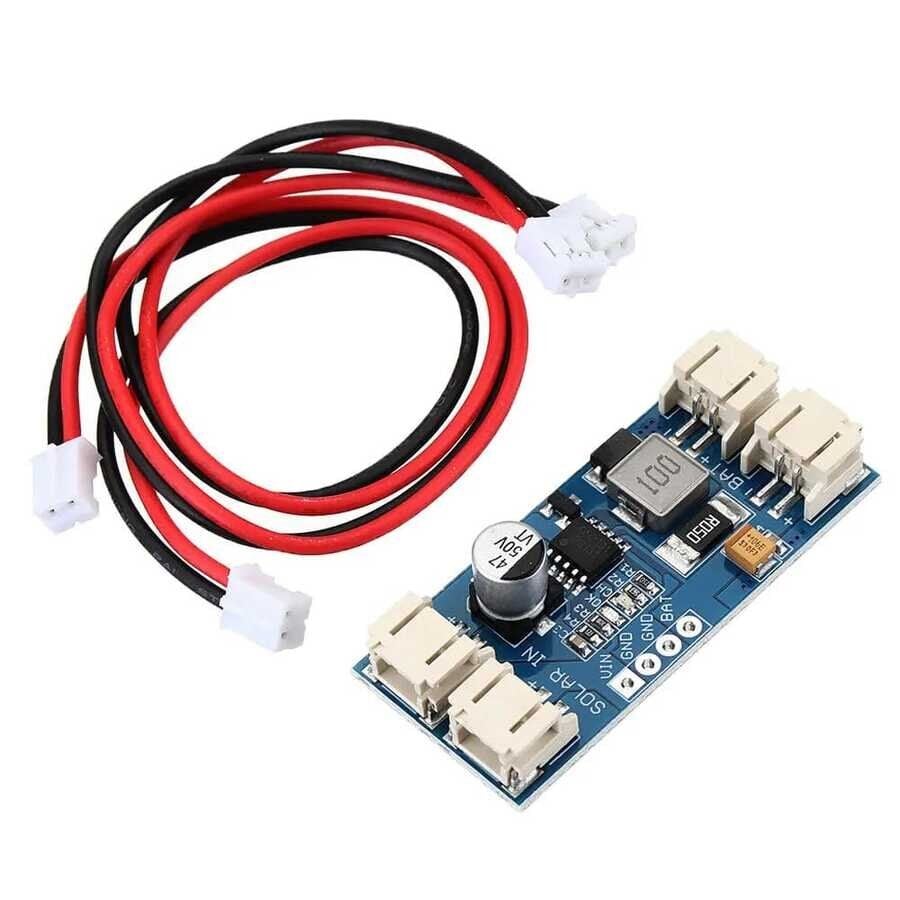

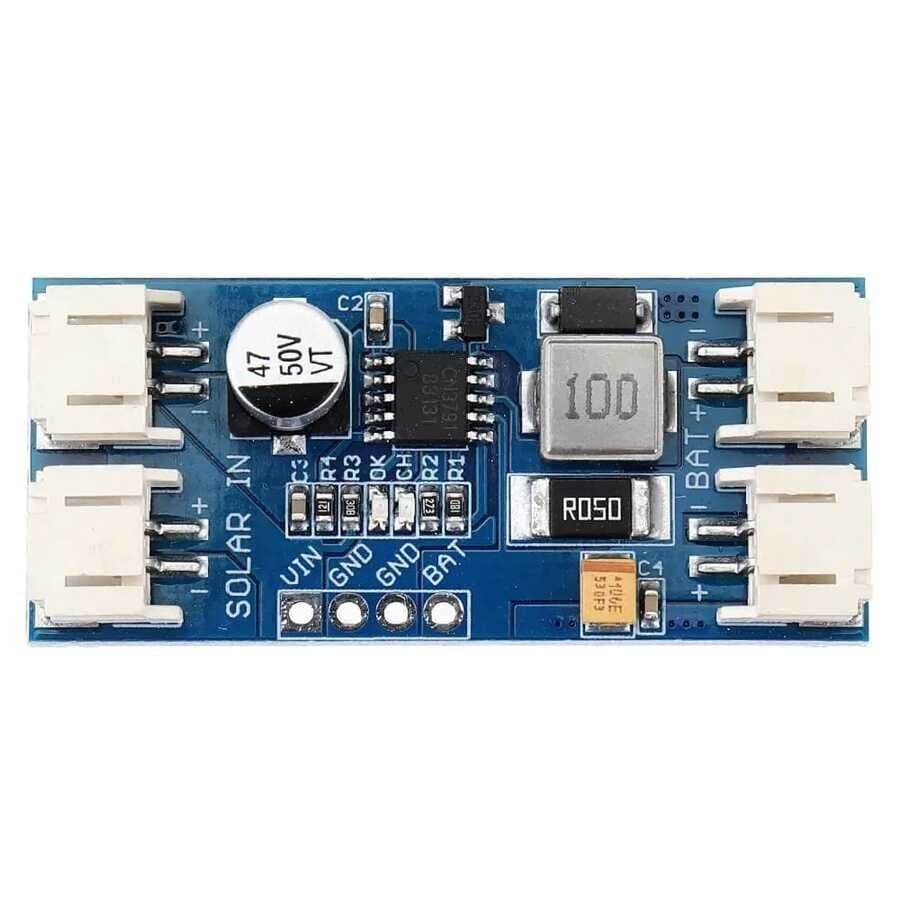

CN3791 MPP Takipli Güneş Paneli Şarj Cihazı Modülü - 12V

CN3791 MPP Takipli Güneş Paneli Şarj Cihazı Modülü, 12V'luk bir fotovoltaik panelden gelen enerjiyi tek hücreli bir Li-ion/Li-Po bataryaya aktarmak için tasarlanmış bir güç yönetim kartıdır. Modülün kalbindeki CN3791 entegresi, panelin o anki ışık ve sıcaklık koşullarında verebileceği maksimum gücü Maksimum Güç Noktası İzleme (MPP izleme) yöntemiyle bulur ve bu enerjiyi bataryanın kabul edebileceği sabit akım/sabit gerilim (CC/CV) şarj profiline dönüştürerek aktarır. Panel gerilimiyle bataryayı doğrudan beslemek yerine bu ara katman kullanıldığında, bulutlu havalarda bile elde edilen enerji artar. Kart, 12V'luk güneş paneliyle beslenen küçük ölçekli lityum şarj sistemlerinde bağımsız bir şarj kontrolcüsü olarak kendi başına çalışır.

Teknik Özellikler

Öne Çıkan Özellikler

• CN3791 entegre devresi sayesinde güneş panelinin maksimum güç noktasını sabit gerilim izleme yöntemiyle sürekli takip eder ve panel ışık şiddeti değiştikçe çalışma noktasını buna göre günceller.
• Panelden gelen değişken ve düzensiz gerilimi, bataryanın ihtiyaç duyduğu düzenli sabit akım/sabit gerilim şarj profiline dönüştürerek daha kararlı bir şarj süreci sağlar.
• Buck tipi anahtarlamalı dönüştürücü mimarisi sayesinde doğrusal regülatörlere kıyasla çok daha az enerji kaybıyla şarj işlemi gerçekleştirir, fazla ısı üretmez.
• Entegre düşük gerilim kilidi (UVLO) ve termal koruma sayesinde yetersiz giriş gerilimi veya aşırı ısınma durumlarında devreyi güvenli şekilde durdurur.
• Anahtarlamalı dönüştürücü kısmındaki akım sınırlama koruması, çıkışta oluşabilecek kısa devre veya aşırı yük durumlarında bileşenleri korur.
• Harici direnç bölen, MPP çalışma (panel giriş) gerilimini ayarlamak için kullanılır; şarj akımı ise ayrı bir akım algılama direnciyle belirlenir. Şarj bitiş gerilimi 4.2V olarak entegre içinde sabittir ve dirençle değiştirilemez.
• 12V'luk güneş paneli girişine uygun tasarlandığından panel ile modül arasında ek bir gerilim düşürücü ön katmana gerek kalmadan doğrudan panelden beslenebilir.

Kullanım Alanları

• Şebeke bağlantısı olmayan kırsal bir noktada güneş paneliyle beslenen tek hücreli bir Li-ion/Li-Po bataryanın düzenli olarak şarj edilmesi.
• Taşınabilir bir güneş panelinden gelen enerjiyle tek hücre lityum bataryanın (ör. 18650) gün boyunca kademeli olarak şarj edilmesi.
• Tarlada kurulu toprak nemi sensörlü bir sulama sisteminde, güneş panelinden gelen enerjiyle vana kontrol devresini besleyen bataryanın şarj edilmesi.
• Uzak bir noktaya kurulan güvenlik kamerası veya hava istasyonunda panel-batarya ikilisiyle kesintisiz güç sağlanması.
• Tek hücre lityum pille çalışan bir kamera veya sensör düğümünün güneş paneliyle desteklenmesi.
• Arduino tabanlı taşınabilir bir veri kayıt cihazının, şebekeden bağımsız olarak güneş enerjisiyle şarj edilen bataryadan beslenmesi.
• Bahçe veya sera aydınlatmasında, gündüz depolanan güneş enerjisinin akşam kullanılmak üzere bataryada tutulması.

Bağlantı ve Kullanım

Güneş panelinin pozitif ve negatif uçları modülün panel girişine, şarj edilecek tek hücreli Li-ion/Li-Po bataryanın uçları ise modülün batarya çıkışına bağlanır. Devre üzerindeki CN3791 entegresi, panel gerilimini sürekli izleyerek maksimum güç noktasına karşılık gelen çalışma noktasında tutar ve bu enerjiyi bataryanın kabul edebileceği sabit akım/sabit gerilim profiline dönüştürerek aktarır. Panel girişindeki harici direnç bölen, MPP çalışma noktasını yani panel gerilimini ayarladığından, modül farklı güç veya gerilimde bir panelle kullanılmadan önce bu ayarın panel için uygun olduğu teyit edilmelidir; şarj bitiş gerilimi entegre içinde 4.2V olarak sabittir ve farklı bir batarya kimyasına uyarlanamaz. Sistem devreye alınmadan önce panel ve batarya polaritelerinin doğru bağlandığından emin olunmalı, bağlantılar gevşek bırakılmamalıdır. İlk çalıştırmada önce batarya bağlanıp ardından panelin bağlanması, devrenin besleme gerilimini kararlı bir sırayla alması açısından önerilen bir uygulamadır. Uzun kablo kullanılan kurulumlarda kablo kesitinin yeterli kalınlıkta seçilmesi, hem gerilim düşümünü azaltır hem de bağlantı noktalarının ısınmasını önler. Modül çalışır durumdayken panel veya batarya bağlantısını sökmek yerine, ayırma işleminden önce mümkünse ilgili tarafın enerjisinin kesilmesi, anahtarlama devresinde oluşabilecek ani gerilim sıçramalarının önüne geçer.

Paket İçeriği

• 1 x CN3791 MPP Takipli Güneş Paneli Şarj Modülü (12V)
• Güneş paneli ve batarya modüle dahil değildir

Dikkat Edilmesi Gerekenler

• Modül tek hücreli Li-ion/Li-Po bataryalar için tasarlanmıştır ve şarjı 4.2V'ta kendisi CC/CV profiliyle sonlandırır; ancak aşırı deşarj, aşırı akım ve kısa devre koruması sunmaz (tek hücreli olduğu için hücre dengelemeye zaten gerek yoktur). Koruma devresi (PCB) içermeyen bir hücre kullanılacaksa, aşırı deşarjı önlemek için ayrı bir koruma (BMS) kartı önerilir.
• Panel ve batarya bağlantıları ters yapılırsa devre kalıcı olarak zarar görebilir; bağlantı öncesi polarite mutlaka gözle kontrol edilmeli, ilk kurulumda ayrıca bir multimetre ile de teyit edilmelidir.
• Modül yalnızca tek hücreli Li-ion/Li-Po bataryalar için tasarlanmıştır; şarj bitiş gerilimi 4.2V olarak entegre içinde sabittir ve harici dirençlerle kurşun-asit, LiFePO4 ya da çok hücreli lityum gibi farklı bir batarya kimyasına uyarlanamaz. Panel tarafındaki harici direnç bölen yalnızca MPP çalışma (panel giriş) gerilimini ayarlar.
• Panelin açık devre gerilimi modülün desteklediği giriş aralığını aşarsa entegre veya çevre bileşenler zarar görebilir; panel seçiminde bu sınır göz önünde bulundurulmalı, özellikle soğuk havalarda panel geriliminin yükseldiği unutulmamalıdır.
• Yüksek güçlü bir panelle uzun süre tam yükte çalışırken modül üzerinde ısınma olabilir; kart, yeterli hava akımı olan ve doğrudan neme maruz kalmayan bir yere monte edilmelidir.
• Modül çıplak bir devre kartı olarak çalıştığından, dış ortamda kullanılacaksa nem ve tozdan korumak için uygun bir muhafaza içine alınması, bağlantı noktalarının da su geçirmez şekilde izole edilmesi önerilir.
• Batarya tamamen boşalmış veya çok düşük gerilimde ise devrenin ilk açılışta beklenen şekilde çalışması biraz zaman alabilir; böyle durumlarda önce bataryanın uygun bir şarj cihazıyla asgari gerilime getirilmesi faydalı olabilir.
