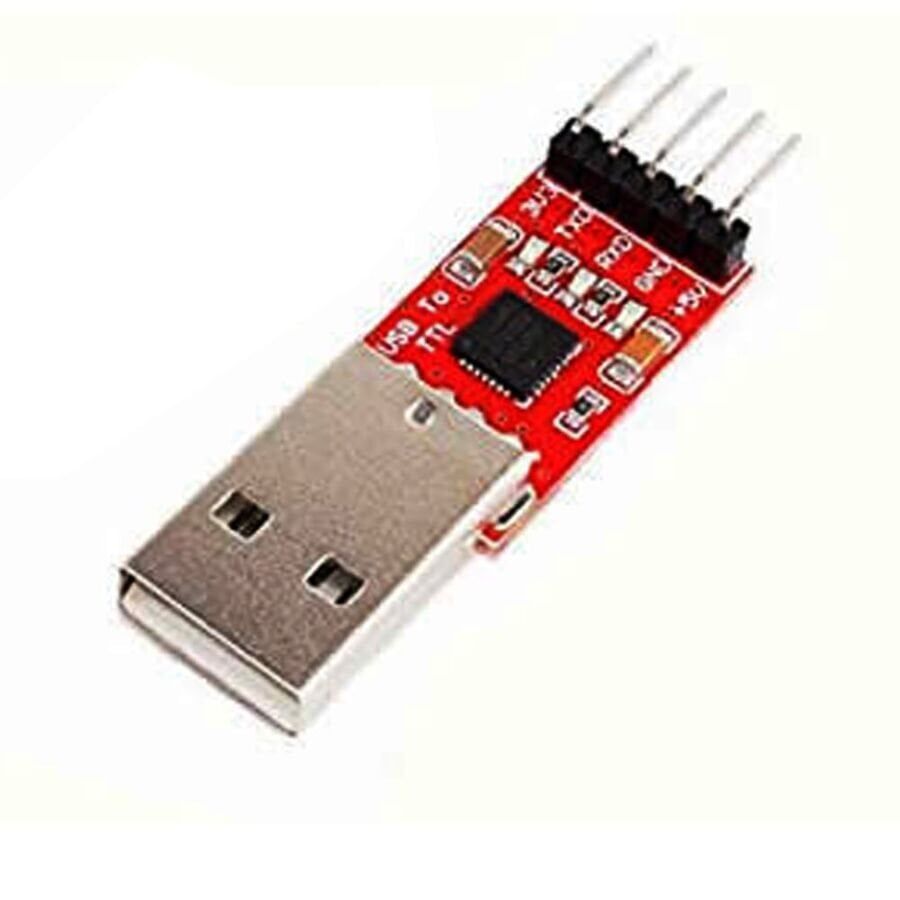

CP2102 Modülü USB-TTL UART Seri Dönüştürücü Arduino Modülü

CP2102 modülü, Silicon Labs tarafından üretilen CP2102 entegresini temel alan bir USB-TTL UART seri dönüştürücü karttır. Bilgisayarın USB portundan gelen veriyi 3.3V TTL seviyeli seri haberleşme sinyaline çevirerek Arduino, ESP8266, ESP32, STM32 gibi mikrodenetleyici kartlarla iletişim kurulmasını sağlar. Güncel Windows, macOS ve Linux sürümlerinde CP210x sürücüsü hazır geldiği için çoğu bilgisayarda ek kurulum gerekmeden sanal COM portu (Virtual COM Port) olarak tanınır; bu sayede Arduino IDE, PuTTY veya benzeri terminal programlarıyla doğrudan kullanılabilir. Entegrenin dahili osilatörü sayesinde harici kristale gerek duymadan az bileşenle kararlı çalışır ve firmware yükleme, seri hata ayıklama, sensör verisi okuma gibi işlerde yaygın olarak tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Silicon Labs CP2102 entegresi, USB 2.0 Full Speed hızında çalışarak bilgisayar ile mikrodenetleyici arasında kararlı ve düşük gecikmeli bir seri köprü oluşturur.
• Harici kristal osilatöre ihtiyaç duymaz; entegrenin dahili osilatörü sayesinde kart üzerinde daha az bileşenle daha sade ve ekonomik bir tasarım mümkün olur.
• Güncel Windows, macOS ve Linux sürümlerinde CP210x sürücüsü hazır geldiği için çoğu bilgisayarda ek kurulum gerekmeden sanal COM portu (VCP) olarak tanınır; bu sayede Arduino IDE, PuTTY, Tera Term gibi terminal programlarıyla doğrudan çalışır.
• 5, 6, 7 ve 8 bit veri uzunluğu ile farklı stop bit ve parity seçenekleri sayesinde geniş bir seri haberleşme protokolü yelpazesini destekler, böylece eski nesil cihazlarla da uyum sağlanabilir.
• CP2102 entegresi donanımsal RTS/CTS akış kontrolünü destekler; bu hatlar kart üzerinde ilgili pinler dışarı çıkarılmışsa kullanılabilir.
• 3.3V TTL seviyesinde çalıştığı için hem 3.3V hem de 5V lojik seviyeli birçok geliştirme kartıyla, doğru seviye kaydırma önlemleri alındığında uyumlu şekilde kullanılabilir.
• Kompakt boyutu ve düşük güç tüketimi sayesinde taşınabilir ölçüm cihazlarında ve gömülü projelerde fazla yer kaplamadan, ek soğutma gerektirmeden kullanılabilir.
• Takıp çıkarması kolay pin yapısı sayesinde breadboard üzerinde prototipleme yaparken kart sık sık değiştirilse bile hızlı bağlantı kurulabilir.

Kullanım Alanları

• Arduino Pro Mini gibi üzerinde USB girişi bulunmayan kartlara, bilgisayardan doğrudan program (sketch) yüklemek için harici programlayıcı olarak kullanmak.
• ESP8266 veya ESP32 tabanlı bir Wi-Fi modülünün seri monitör çıktısını bilgisayar ekranında canlı olarak izleyerek hata ayıklama yapmak.
• Bir sensör düğümünden (örneğin sıcaklık-nem sensörü bağlı bir mikrodenetleyiciden) toplanan ölçüm verilerini Arduino IDE seri monitör veya PuTTY üzerinden anlık olarak okumak.
• ESP8266/ESP32 veya STM32 gibi ROM'unda UART bootloader'ı bulunan bir mikrodenetleyiciye seri port üzerinden firmware yüklemek.
• Bir GPS modülünün ürettiği NMEA cümlelerini bilgisayara aktararak harita veya konum yazılımında ham veriyi test etmek.
• Bir CNC kontrol kartı veya 3D yazıcı ana kartının seri hata ayıklama çıktısını bilgisayardan izleyip yazılım kaynaklı arızaları tespit etmek.
• TTL seviyeli seri portu olan eski nesil bir sanayi cihazına bağlanıp konfigürasyon veya kalibrasyon komutlarını bilgisayardan bir terminal programıyla göndermek.
• Bir okul veya kurs projesinde öğrencilere seri haberleşme mantığını (baud hızı, veri biti, parity) uygulamalı olarak göstermek için düşük maliyetli bir laboratuvar aracı olarak kullanmak.

Bağlantı ve Kullanım

Modül üzerindeki TXD pini karşı kartın RXD pinine, RXD pini ise karşı kartın TXD pinine çapraz olarak bağlanır; GND pinleri ise ortak referans oluşturmak için mutlaka birbirine bağlanmalıdır. 3V3 çıkışı yalnızca 3.3V ile çalışan harici bir devreye güç vermek için kullanılabilir, 5V toleranslı olmayan bir mikrodenetleyiciye bu hat üzerinden asla 5V beslemesi verilmemelidir; kartta hem 5V hem 3V3 pini varsa hangi hattın kullanılacağı, beslenecek kartın kendi gerilim seviyesine göre seçilmelidir. Bilgisayara USB kablosuyla bağlandığında işletim sistemi CP210x sürücüsünü otomatik tanımazsa Silicon Labs'ın resmi VCP sürücüsü kurulmalı, ardından Aygıt Yöneticisi'nde (Windows) veya sistem bilgileri ekranında (macOS/Linux) atanan COM port numarası Arduino IDE ya da kullanılan terminal programından seçilmelidir. Kod tarafında ayarlanan baud hızı (örneğin 9600 veya 115200) modülün karşı tarafla kullandığı hızla birebir eşleşmelidir; aksi halde seri monitörde anlamsız karakterler görülür veya hiç veri gelmez. İlk bağlantıda TXD ve RXD hatlarının doğru yönde bağlandığından emin olmak için, kart üzerinde veri iletimi sırasında yanıp sönen bir gösterge varsa bu gösterge takip edilerek hızlı bir doğrulama yapılabilir.

Paket İçeriği

• 1 adet CP2102 USB-TTL UART Seri Dönüştürücü Modül
• Bağlantı için modül üzerine lehimlenmiş pin header

Dikkat Edilmesi Gerekenler

• Modülün 3V3 pinini yanlışlıkla 5V hattına bağlamak, 3.3V ile çalışan harici devrelerde kalıcı hasara yol açabilir; bağlantıdan önce gerilim seviyeleri mutlaka multimetre ile kontrol edilmelidir.
• TXD ve RXD pinlerinin çapraz bağlanması unutulup TX-TX, RX-RX şeklinde düz bağlanırsa haberleşme hiç kurulamaz; kart tanınsa bile veri alışverişi gerçekleşmez.
• Bilgisayarda CP210x sürücüsü kurulu değilse işletim sistemi modülü tanımayabilir veya Aygıt Yöneticisi'nde "Bilinmeyen Aygıt" olarak gösterebilir; sürücünün Silicon Labs'ın resmi sayfasından indirilmesi önerilir.
• Gönderici ve alıcı tarafın baud hızı, veri biti, stop biti ve parity ayarları birebir aynı olmalıdır; tek bir parametrenin farklı olması bile ekranda anlamsız karakterler görülmesine yeter.
• Modül USB üzerinden beslendiği için, aynı anda harici bir güç kaynağından da 3V3/5V hattına gerilim uygulanması güç çakışmasına ve entegrenin zarar görmesine neden olabilir.
• Uzun USB kabloları veya elektriksel gürültüsü yüksek ortamlarda, özellikle yüksek baud hızlarında (115200 bps üzeri) veri hataları artabilir; mümkünse kısa ve kaliteli bir kablo tercih edilmelidir.
• Bootloader yükleme sırasında hedef karta hem USB üzerinden hem de modül üzerinden aynı anda güç verilmesi bazı kartlarda reset döngüsüne veya yükleme hatasına yol açabilir; tek bir güç kaynağı kullanılması tavsiye edilir.
• Statik elektriğe karşı hassas bir entegre içerdiğinden, kart elle tutulurken topraklama önlemleri alınmadan bağlantı pinlerine dokunulmamalıdır.
