CP2102 Modülü USB - TTL UART Seri Dönüştürücü Arduino Modülü

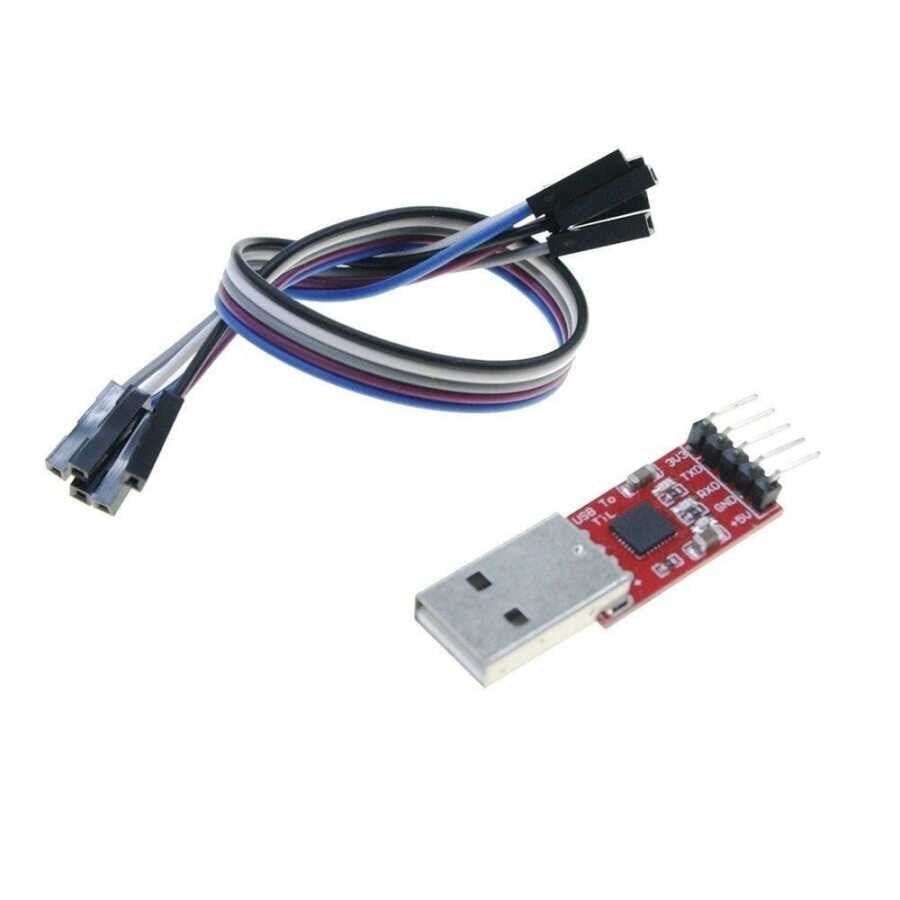

CP2102 USB - TTL UART Seri Dönüştürücü Modülü, bilgisayarın USB portu ile 3,3V veya 5V lojik seviyesinde çalışan seri (UART) cihazlar arasında köprü kuran bir arayüz kartıdır. Kartın merkezinde Silicon Labs üretimi CP2102 entegresi bulunur; bu entegre USB hattından gelen veriyi TXD/RXD seri hatlarına çevirir ve tersini yapar. Harici kristale ihtiyaç duymadan çalışan dahili osilatörü sayesinde kart üzerinde ek bileşen gerekmez. Modül, bilgisayara bağlandığında işletim sistemi tarafından sanal bir COM portu olarak tanınır; bu sayede Arduino gibi USB girişi olmayan kartlara program yüklemek ve çeşitli seri modüllerle haberleşmek mümkün olur.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek bir CP2102 entegresi üzerinde USB alıcı-vericisi, UART mantığı ve seviye dönüşümünü bir araya getirerek harici bileşen ihtiyacını en aza indirir.
• Dahili osilatör sayesinde harici kristale gerek duymaz, bu da kart boyutunu küçültür ve montaj hatası riskini azaltır.
• Standart bir USB kablo ile bilgisayara bağlanır ve işletim sistemi tarafından sanal COM portu olarak tanınır, ayrı bir donanım kart okuyucuya gerek kalmaz.
• Modülün TXD çıkışı 3,3V lojik seviyededir ve 5V ile çalışan kartların RX girişleriyle de doğrudan kullanılabilir.
• 300 bps ile 1 Mbps arasında geniş bir baud hızı aralığını destekleyerek düşük hızlı sensörlerden yüksek hızlı veri aktarımına kadar farklı senaryolara uyum sağlar.
• Donanımsal ve yazılımsal akış kontrolü seçenekleri sayesinde veri kaybının kritik olduğu haberleşme hatlarında güvenilirlik sağlar.
• Windows, macOS, Linux ve Android gibi yaygın işletim sistemleri için sürücü desteği bulunur; kart bağlandığında Aygıt Yöneticisi'nde tek bir COM port numarasıyla listelenir.
• Kompakt boyutu sayesinde breadboard üzerinde veya dar montaj alanı olan proje kutularının içinde kolayca yer bulur.

Kullanım Alanları

• USB girişi bulunmayan Arduino Pro Mini gibi kartlara program (sketch) yüklemek; TXD-RXD çapraz bağlanır, otomatik reset için modülün DTR ucu kartın RESET ucuna (100 nF kondansatör üzerinden) bağlanır, DTR kullanılmıyorsa yükleme başlarken karta elle reset atılır.
• ESP8266 veya ESP32 gibi Wi-Fi modüllerine AT komutları göndererek modülü test etmek ya da flaş modda firmware güncellemesi yaparken bilgisayarla seri haberleşme kurmak.
• GSM/GPRS modeminin veya GPS alıcı modülünün ürettiği NMEA cümlelerini bilgisayar ekranında bir terminal programı (PuTTY, RealTerm vb.) üzerinden canlı olarak izlemek.
• Ek bir RS232/RS485 çevirici devre ile birlikte kullanılarak endüstriyel bir PLC, enerji analizörü veya elektronik sayaç ile bilgisayar arasında haberleşme kurmak.
• 3,3V lojik seviyesinde çalışan bir sensör veya geliştirme kartının seri çıktısını, jumperı 3,3V konumuna alarak doğrudan ve seviye dönüştürücü kullanmadan bilgisayara aktarmak.
• Mikrodenetleyici tabanlı bir projede seri port üzerinden yazdırılan debug (hata ayıklama) mesajlarını geliştirme sürecinde bilgisayar ekranında takip etmek.
• Bluetooth HC-05/HC-06 gibi modülleri AT komut moduna alıp isim, baud hızı veya eşleştirme şifresi gibi yapılandırma parametrelerini bilgisayardan değiştirmek.

Bağlantı ve Kullanım

Modülün USB ucu, standart bir Micro USB kablo ile bilgisayara bağlanır; Windows 10/11, macOS ve güncel Linux dağıtımlarının çoğu CP210x sürücüsünü otomatik olarak yükler, daha eski sistemlerde sürücünün Silicon Labs sitesinden elle kurulması gerekebilir. UART tarafındaki TXD ve RXD uçları çapraz bağlanır: modülün TXD ucu hedef kartın RXD ucuna, RXD ucu ise hedef kartın TXD ucuna gider; iki taraf arasındaki GND hattı da mutlaka ortak yapılmalıdır. Modülün TXD çıkışı 3,3V lojik seviyededir ve 5V ile çalışan kartların RX girişleriyle de doğrudan kullanılabilir; hedef kartı beslemek için kart üzerindeki 5V veya 3V3 ucundan uygun olanı seçilmelidir (aynı anda ikisi birden bağlanmaz). Sürücü kurulduktan sonra kart, Aygıt Yöneticisi'nde belirli bir COM port numarasıyla görünür; bir terminal programı veya geliştirme ortamının seri port izleyicisinde bu port numarası seçilip hedef cihazla aynı baud hızı, veri biti ve durdurma biti girilerek haberleşme başlatılır. Modülün üzerindeki TXD/RXD LED'leri (üretim serisine göre bulunabilir) veri akışı sırasında yanıp sönerek bağlantının çalıştığına dair görsel bir gösterge sunar.

Paket İçeriği

• 1 adet CP2102 USB - TTL UART Seri Dönüştürücü Modülü

Dikkat Edilmesi Gerekenler

• USB kablosu çoğu satışta pakete dahil değildir; standart bir Micro USB veri kablosunun ayrıca temin edilmesi gerekir.
• Hedef kart bu modülden beslenecekse kartın 5V veya 3V3 ucundan yalnızca biri kullanılmalıdır; ikisi aynı anda bağlanmamalıdır.
• TXD ve RXD uçları çapraz bağlanmadan (TXD-TXD, RXD-RXD şeklinde düz bağlantı) yapılan kurulumlarda haberleşme sağlanmaz; bu en sık yapılan bağlantı hatasıdır.
• İşletim sistemi kartı otomatik tanımıyorsa CP210x sürücüsünün ayrıca kurulması gerekebilir; sürücü kurulu değilse kart "Bilinmeyen Aygıt" olarak görünür.
• Bilgisayar ve hedef kart arasında GND hattı ortak yapılmazsa veri hatları düzensiz çalışabilir veya hiç haberleşme kurulamaz.
• Modülde seçilen baud hızının karşı taraftaki cihazın (örneğin Arduino IDE Seri Port İzleyicisi) ayarıyla birebir aynı olması gerekir; aksi halde ekranda anlamsız karakterler görülür.
• Aynı anda birden fazla CP210x tabanlı modül bilgisayara takıldığında her biri farklı bir COM port numarasıyla listelenir; doğru portun seçildiğinden emin olunmalıdır.
