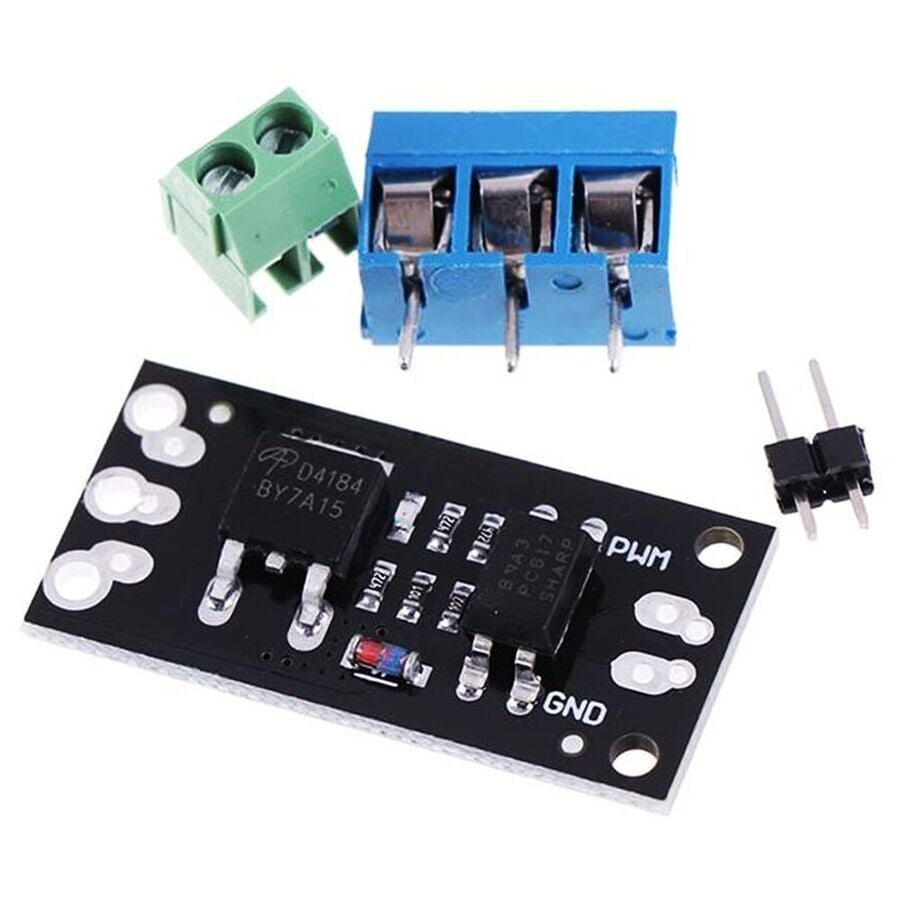

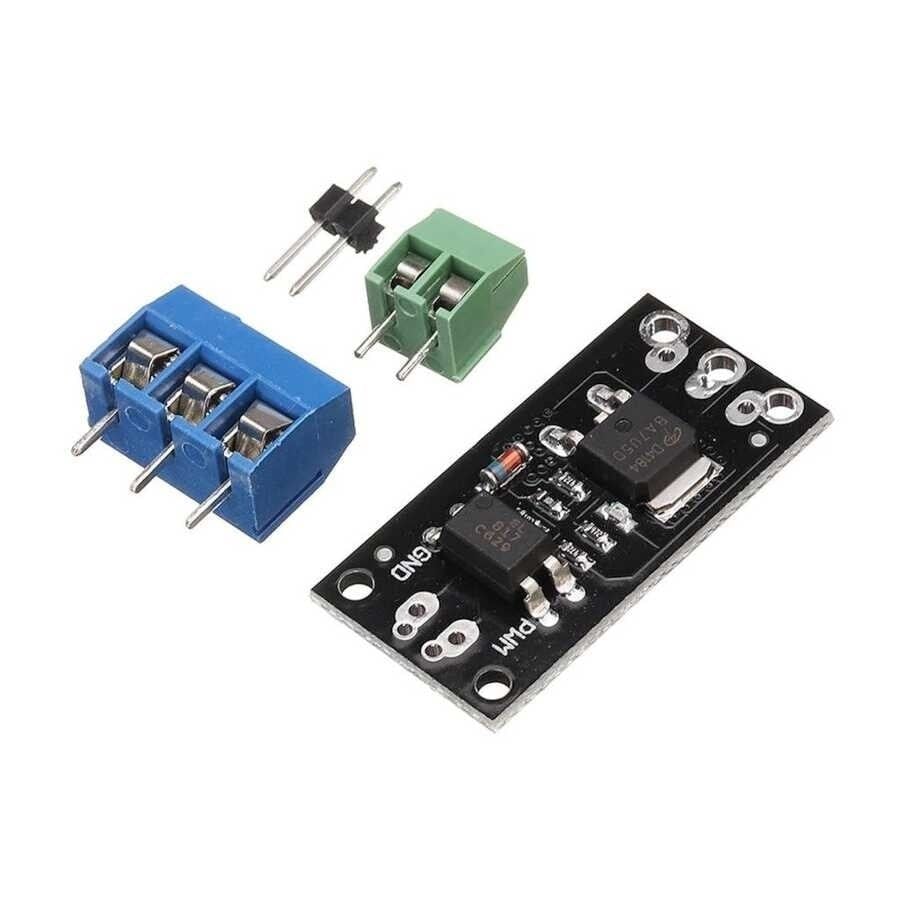

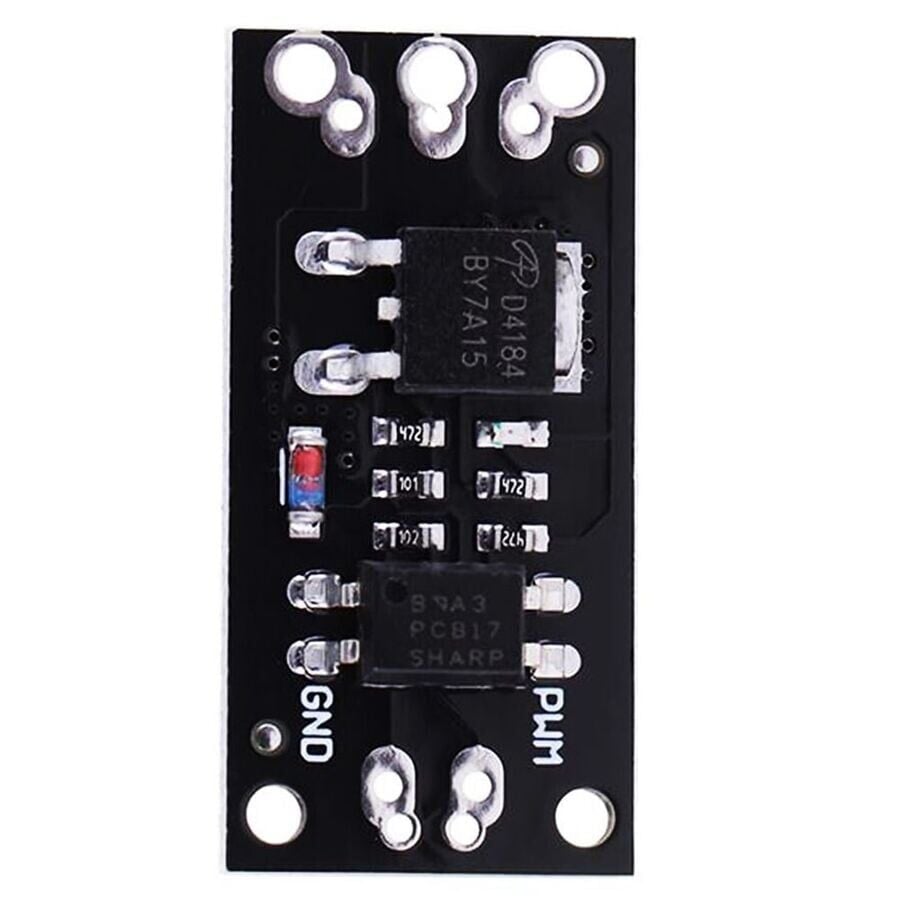

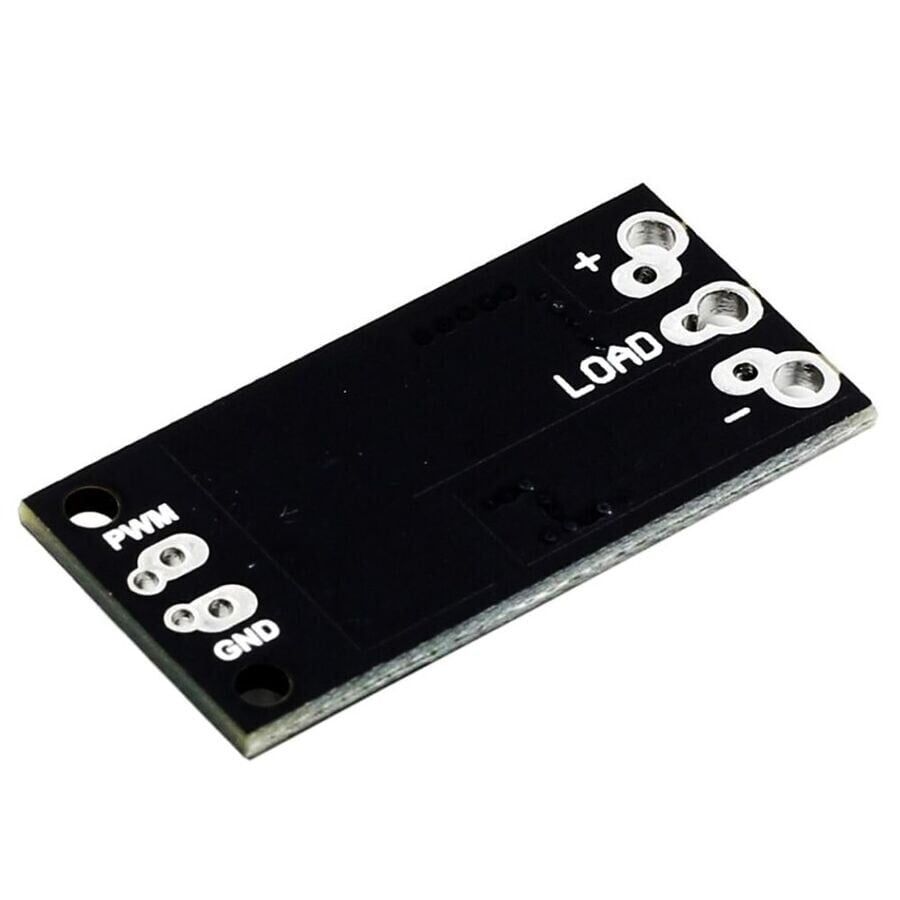

D4184 40V 50A İzoleli MOSFET Röle Modülü

D4184 40V 50A İzoleli MOSFET Röle Modülü, düşük seviyeli bir kontrol sinyaliyle yüksek akımlı DC yükleri anahtarlamak için tasarlanmış bir güç sürücü kartıdır. Kartın merkezinde bulunan N-kanal güç MOSFET'i, mikrodenetleyiciden (Arduino, ESP32, Raspberry Pi gibi) gelen SIG hattındaki sinyale göre yük hattını açıp kapatır. Kontrol tarafı ile yük tarafı arasında optokuplör ile galvanik izolasyon sağlanır; bu sayede yüksek akımlı taraftaki gerilim dalgalanmaları veya arızalar kontrol devresine ve dolayısıyla mikrodenetleyiciye yansımaz. Modül hem sabit açma/kapama hem de PWM sinyaliyle kademeli güç kontrolü (motor hız ayarı, LED parlaklık ayarı gibi) için kullanılabilir; mekanik röleye kıyasla sessiz çalışır ve anahtarlama ömrü mekanik kontak aşınmasına bağlı değildir.

Teknik Özellikler

Öne Çıkan Özellikler

• Optokuplör izolasyonu sayesinde kontrol devresi (mikrodenetleyici) ile yüksek akımlı yük devresi birbirinden elektriksel olarak ayrılır; bu hem kullanıcı güvenliğini hem de kontrolcü kartının korunmasını artırır.
• Tamamen elektronik anahtarlama yaptığı için mekanik kontaklı röleye kıyasla çalışırken ses çıkarmaz ve kontak aşınmasına bağlı bir mekanik ömür sınırı taşımaz.
• PWM sinyaliyle sürülebildiği için yalnızca açma/kapama değil, DC motor hız kontrolü veya LED parlaklık ayarı gibi kademeli güç kontrolü uygulamalarında da kullanılabilir.
• 3,3V-20V aralığındaki düşük seviyeli bir tetikleme sinyaliyle 40V'a kadar yüksek akımlı DC yükler sürülebildiğinden Arduino, ESP32 ve benzeri kartların çıkış pinleri doğrudan yorulmadan büyük güçlü yükler kontrol edilebilir.
• Vidalı klemens bağlantıları sayesinde kalın kesitli kablolarla güvenli ve sağlam bağlantı yapılabilir.
• Katı hal (solid state) bir anahtarlama elemanı olduğundan mekanik röledeki gibi kontak yapışması, kıvılcım oluşumu veya kontak aşınması riski taşımaz.

Kullanım Alanları

• Güneş enerjili sulama sisteminde mikrodenetleyiciden gelen sinyalle 12V-24V'luk DC su pompasının açılıp kapatılması.
• Elektrikli araç veya robot projelerinde yüksek akım çeken DC motorun PWM sinyaliyle hız kontrolünün yapılması.
• Akü ile beslenen LED şerit aydınlatma sistemlerinde parlaklık seviyesinin mikrodenetleyici üzerinden PWM ile ayarlanması.
• 12V veya 24V ile çalışan soğutma fanının sıcaklık sensöründen gelen veriye göre otomatik olarak devreye alınması.
• Solenoid valf veya elektrikli kilit gibi endüktif yüklerin mikrodenetleyici kontrollü olarak tetiklenmesi.
• Güç kaynağı test düzeneklerinde yüksek akımlı DC hattın uzaktan veya otomatik olarak kesilip bağlanması.
• Enerji depolama veya akü şarj devrelerinde belirli bir gerilim veya sıcaklık eşiği aşıldığında yükün mikrodenetleyici kontrolünde devreden ayrılması.

Bağlantı ve Kullanım

Modülün kontrol tarafındaki VCC ve GND pinleri mikrodenetleyicinin besleme hattına (genellikle 5V ve GND), SIG pini ise dijital çıkış veya PWM çıkışı veren bir pine bağlanır. Yük tarafında V+ ve V- klemenslerine anahtarlanacak yükün beslemesi (örneğin 12V veya 24V akü/adaptör), OUT+ ve OUT- klemenslerine ise sürülecek yük (motor, pompa, LED şerit, solenoid vb.) bağlanır. SIG hattına yüksek seviye veya PWM darbesi uygulandığında MOSFET iletime geçer ve yük hattı kapanarak akım akışına izin verir; sinyal düşük seviyeye çekildiğinde MOSFET kesime gider ve yük hattı açılır. Motor, röle bobini veya solenoid gibi endüktif yükler kullanılırken, endüktif yüklerde (solenoid, valf, röle bobini, motor) yükün uçlarına harici bir flyback diyot (örn. 1N5408/SB560 sınıfı) eklenmelidir. Kontrol tarafı ile yük tarafı optokuplörle izole edildiğinden, iki tarafın toprak (GND) hatları normal şartlarda birbirine bağlı değildir; devre tasarımı buna göre yapılmalı ve gerekiyorsa referans noktaları test edilerek doğrulanmalıdır. İlk kullanımdan önce düşük akımlı bir yükle (örneğin küçük bir DC motor veya LED) anahtarlamanın SIG hattındaki sinyale doğru şekilde tepki verdiği görülmeli, ardından hedeflenen yüksek akımlı yüke geçilmelidir.

Paket İçeriği

• 1 adet D4184 40V 50A İzoleli MOSFET Röle Modülü
• Kart üzerinde monte edilmiş vidalı klemens bağlantı noktaları
• Kontrol sinyali için pin başlık (VCC, GND, SIG)

Dikkat Edilmesi Gerekenler

• Modül üzerinde belirtilen 40V ve 50A değerleri maksimum sınırlardır; sürekli yüksek akımda çalıştırılacaksa MOSFET üzerine ek soğutucu takılması ve yeterli kesitte kablo kullanılması önerilir.
• Kontrol tarafı ile yük tarafı optokuplör ile izole edildiğinden, bazı devrelerde iki tarafın ayrı beslemeye sahip olması gerekebilir; bağlantı şemasını uygulamadan önce doğrulayın.
• Motor, solenoid veya röle bobini gibi endüktif yükler sürülürken ani gerilim sıçramalarına (flyback) karşı yeterli koruma alınmadan modülün zarar görebileceği unutulmamalıdır.
• Yanlış polarite ile bağlanan yük veya besleme, MOSFET'in veya optokuplörün kalıcı olarak hasar görmesine yol açabilir; V+/V- ve OUT+/OUT- bağlantıları dikkatle kontrol edilmelidir.
• Modül nemli, ıslak veya iletken parçacık bulunan ortamlarda kullanılmamalı, kısa devre riskine karşı yalıtılmış bir kutu içine monte edilmelidir.
• Yüksek akımda sürekli çalışırken kart üzerinde ısınma olması normaldir; ortam sıcaklığının yüksek olduğu veya havalandırmanın zayıf olduğu kapalı kutularda akımın üreticinin belirttiği sınırların altında tutulması önerilir.
• Yük tarafındaki kablo ve klemens bağlantılarının, çekilecek akıma uygun kesitte ve sıkıca sabitlenmiş olması gerekir; gevşek bağlantılar ısınmaya ve temas noktasında hasara yol açabilir.
