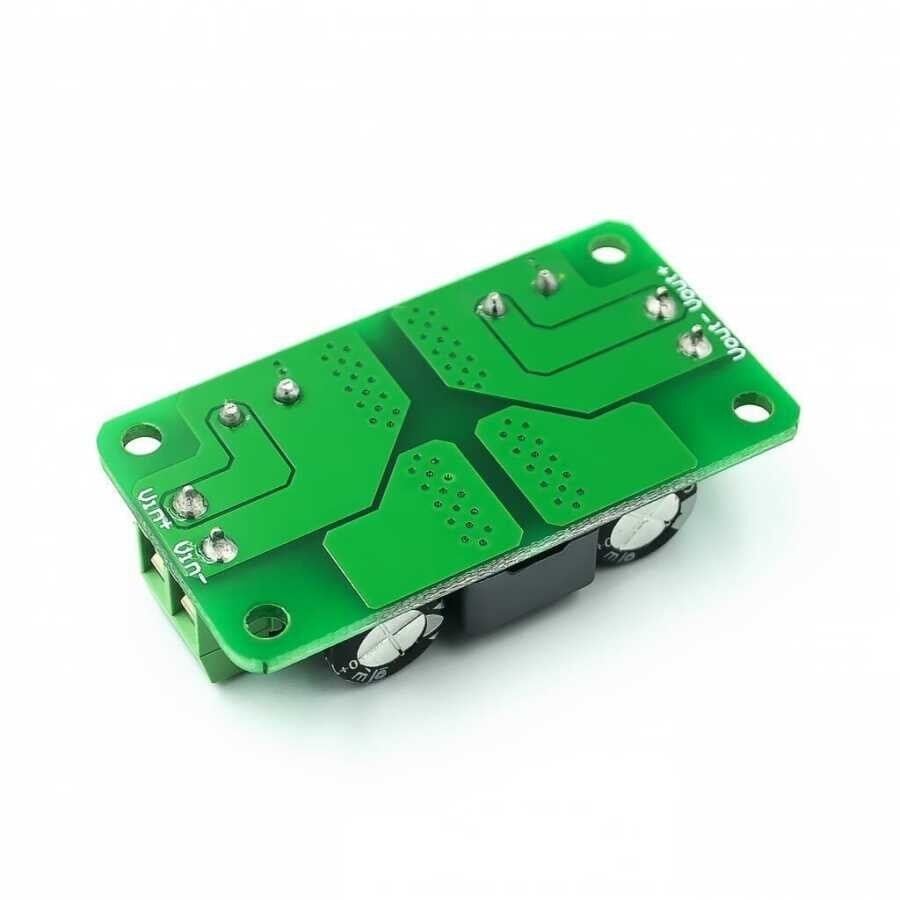

DC 0-50V 4A Gerilim Güç Filtresi / Parazit Önleyici

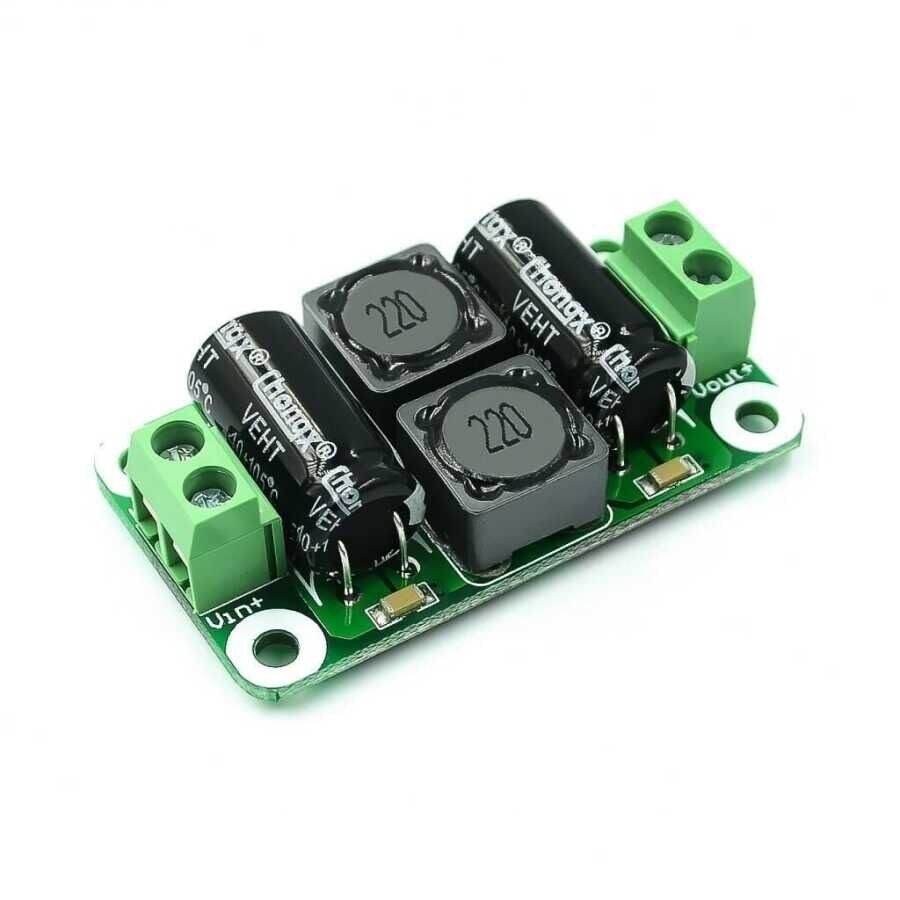

DC 0-50V 4A Gerilim Güç Filtresi, DC hatlarında besleme kalitesini bozan yüksek frekanslı gürültüyü ve anahtarlama kaynaklı elektriksel parazitleri bastırmak için kullanılan pasif bir hat filtresidir. Devre, güç kaynağı ile beslenen yük arasına seri bağlanır; bobin ve kapasitörden oluşan LC yapısı, hat üzerindeki yüksek frekans bileşenlerini ve gerilim dalgalanmalarını süzerek çıkışa daha temiz bir DC gerilim iletir. 0-50V giriş aralığı ve 4A akım kapasitesi sayesinde 12V, 24V, 36V ve 48V gibi yaygın DC sistemlerde; motor, pompa veya anahtarlamalı güç kaynağı kaynaklı gürültünün, aynı hattaki ses veya görüntü devrelerini etkilemesini önlemek için kullanılır. Pasif bir devre olduğundan ek besleme veya programlama gerektirmez.

Teknik Özellikler

Öne Çıkan Özellikler

• Pasif LC filtre yapısı sayesinde ek besleme veya sürücü devresi gerektirmeden DC hat üzerindeki gürültüyü ve gerilim dalgalanmalarını bastırır, böylece hatta bağlı hassas devreler daha temiz bir gerilimle beslenir.
• 0-50V geniş giriş aralığı sayesinde 12V'tan 48V'a kadar farklı nominal DC sistemlerde aynı modül değişiklik yapılmadan kullanılabilir, bu da farklı projelerde stok ve parça çeşitliliğini azaltır.
• 4A akım kapasitesi ile küçük motor, pompa, fan, LED şerit ve orta güçlü elektronik devrelerin beslemesinde rahatlıkla çalışır; seri bobinin direncinden kaynaklanan gerilim düşümü bu akım aralığında düşük seviyede kalır.
• Aktif eleman içermediği için arıza riski düşüktür ve kullanım öncesinde herhangi bir yazılımsal ayar ya da kalibrasyon yapılmasına gerek kalmaz; devreye takıldığı anda çalışmaya başlar.
• Kompakt yapısı sayesinde mevcut bir güç hattı üzerine sonradan, sisteme büyük değişiklik yapmadan eklenebilir; mevcut kablo tesisatının araya seri olarak dahil edilmesi yeterlidir.
• Anahtarlamalı güç kaynaklarından, fırçalı motorlardan ve PWM sürücülerden kaynaklanan elektriksel gürültüyü azaltarak sistemin genel çalışma kararlılığını ve sinyal kalitesini artırır, özellikle ses ve görüntü sistemlerinde fark edilir bir iyileşme sağlar.
• Basit iki uçlu (giriş-çıkış) yapısı sayesinde mevcut kablo tesisatına ek bir karmaşıklık getirmeden monte edilebilir ve ihtiyaç halinde başka bir hatta kolayca taşınabilir.

Kullanım Alanları

• Araç içi ses sisteminde, motor veya alternatör kaynaklı uğultu ve gürültünün hoparlörlere yansımasını azaltmak için filtreyi amplifikatörün besleme hattına eklemek.
• DC motorla çalışan bir pompa veya fan sisteminde, aynı besleme hattını paylaşan kontrol kartına motorun çalışması sırasında oluşan elektriksel gürültünün karışmasını önlemek.
• Güvenlik kamerası veya görüntü aktarım sisteminde, anahtarmalı adaptörden kaynaklanan parazitin görüntüde çizgilenme, kayma veya karlanma yapmasını engellemek amacıyla kamera besleme hattına takmak.
• LED şerit ve aydınlatma sisteminde, PWM dimmer/sürücünün ürettiği gürültünün besleme hattı üzerinden aynı hattaki ses veya kontrol devrelerine geçmesini azaltmak için filtreyi güç kaynağı ile dimmer girişi arasına yerleştirmek.
• Amatör telsiz veya haberleşme cihazlarında, DC güç kaynağından gelen anahtarlama gürültüsünün alım ve gönderim kalitesini bozmasını önlemek amacıyla cihazın besleme hattına dahil etmek.
• CNC veya 3B yazıcı gibi motor sürücülü sistemlerde, step motor sürücü kartlarının ürettiği elektriksel gürültünün kontrol elektroniğini ve haberleşme hatlarını etkilemesini azaltmak.
• Ölçüm ve test düzeneklerinde, aynı güç kaynağını paylaşan hassas sensör veya veri toplama kartlarına dışarıdan gürültü karışmasını engelleyerek ölçüm hassasiyetini korumak.

Bağlantı ve Kullanım

Filtrenin giriş tarafındaki + ve - uçları doğrudan DC güç kaynağının veya bataryanın çıkışına bağlanır; çıkış tarafındaki + ve - uçları ise beslenecek yükün (ses sistemi, kontrol kartı, LED sürücü, motor sürücü vb.) güç girişine yönlendirilir. Bağlantı yapılırken giriş/çıkış uçlarının karıştırılması zarar vermez, ancak en iyi bastırma için üzerinde belirtilen giriş-çıkış yönüne uyulması önerilir; üzerinde belirtilen polarite işaretlerine (+/-) ise tam olarak uyulmalıdır, aksi halde filtre beklenen gürültü bastırma performansını göstermeyebilir. Yük akımının filtrenin 4A'lik akım kapasitesinin altında kalmasına özen gösterilmelidir; bu değerin üzerinde sürekli çalıştırılması filtrenin etkinliğini azaltabilir ve zamanla ısınmasına yol açabilir. Gürültü bastırma performansının en yüksek seviyede olması için filtrenin, gürültü kaynağına veya güç kaynağına mümkün olduğunca yakın bir noktaya, kısa ve kalın kablolarla monte edilmesi önerilir. Montaj tamamlandıktan sonra sistemin gerilim altında iken kısa bir süre gözlemlenmesi, aşırı ısınma veya beklenmedik bir gerilim düşümü olup olmadığının kontrol edilmesi faydalı olur.

Paket İçeriği

• 1 adet DC 0-50V 4A Gerilim Güç Filtresi modülü (montaj vidası veya ek bağlantı kablosu setinin dahil olup olmadığı ürün görseline göre değişebileceğinden, sipariş öncesinde ürün fotoğraflarının kontrol edilmesi önerilir).

Dikkat Edilmesi Gerekenler

• Bağlantı yapılmadan önce giriş ve çıkış uçlarının, ayrıca +/- polaritesinin doğru tanımlandığından mutlaka emin olunmalıdır; ters bağlantı hem filtreye hem de bağlı cihaza kalıcı zarar verebilir.
• Yük akımı sürekli olarak 4A değerini aşmamalıdır; bu sınırın üzerinde çalıştırmak filtre performansını düşürebilir, aşırı ısınmaya ve zamanla arızaya yol açabilir.
• Uygulanan gerilim, filtrenin 0-50V DC çalışma aralığı içinde tutulmalıdır; AC şebeke kaynaklarına veya bu aralığın dışındaki gerilimlere kesinlikle bağlanmamalıdır.
• Filtre pasif bir devre olduğundan kendi başına aşırı akım, kısa devre veya ters polarite koruması sağlamaz; sistemde ayrıca uygun değerde sigorta veya akım koruma devresi kullanılması önerilir.
• Montaj sırasında bağlantı noktalarının sıkı sıkılmasına ve izoleli olmasına dikkat edilmeli, gevşek veya açıkta kalan bağlantılar ek gürültüye, kontak kesintisine ya da kısa devreye neden olabilir.
• Nemli, tozlu veya aşırı sıcak ortamlarda kullanımdan kaçınılmalı; ürün kuru, iyi havalandırılan ve titreşimden uzak bir noktaya sabitlenerek monte edilmelidir.
