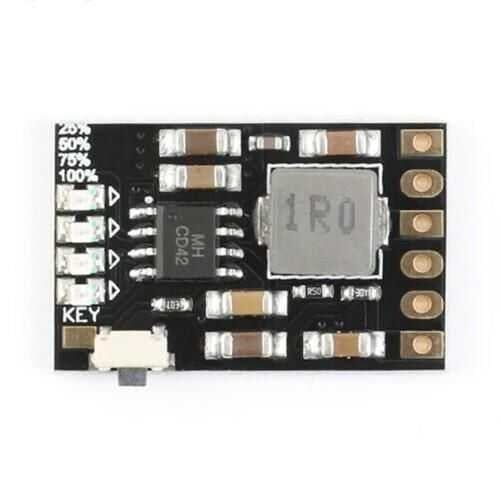

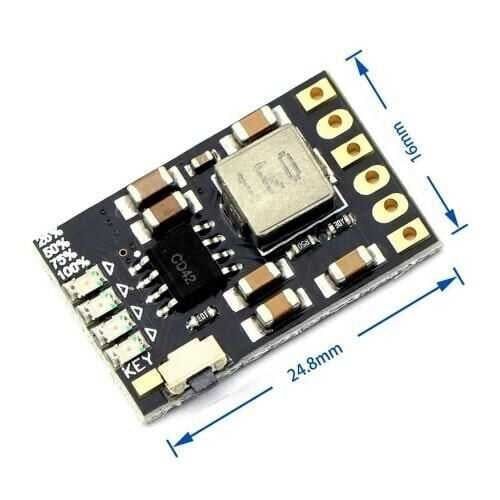

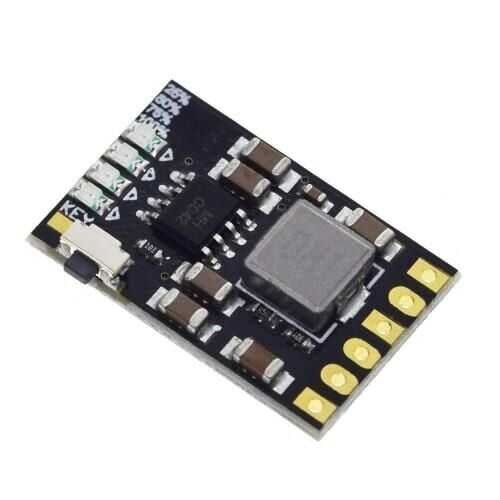

DC 5V 2.1A Powerbank Şarj Devresi - 4.2V Pil Şarj Modülü

DC 5V 2.1A Powerbank Şarj Devresi, tek hücreli bir Li-ion veya Li-Po pil ile kendi taşınabilir güç bankanızı oluşturmanızı sağlayan iki yönlü bir güç yönetim kartıdır. Kart hem pilinizi 4.2V dolu gerilime kadar güvenli şekilde şarj eden bir şarj devresi, hem de pildeki düşük gerilimi 5V'a yükselten bir boost (yükseltici) dönüştürücü devresi barındırır. Böylece tek bir modül üzerinden hem pili doldurabilir hem de pildeki enerjiyi USB çıkışından 2.1A'e kadar akımla telefon, tablet veya başka bir 5V cihaza aktarabilirsiniz. Hazır powerbank satın almak yerine elinizdeki bir 18650 pil veya benzeri bir Li-Po hücreyi değerlendirmek isteyen hobi elektronikçileri, öğrenciler ve maker'lar için pratik bir çözüm sunar. Ekstra konnektör gerektirmeyen lehim padleri sayesinde 18650 pil tutucuları ve kutularıyla kolayca birleştirilerek özel powerbank projelerine, eğitim setlerine ve taşınabilir elektronik uygulamalara uyarlanabilir. Dahili koruma devreleri sayesinde şarj ve deşarj sırasında hem pilin hem de bağlı cihazın güvenliği gözetilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kart üzerinde hem pil şarj devresi hem de 5V boost deşarj devresi bulunur, iki ayrı modül almaya gerek kalmaz.
• 4.2V sabit şarj sonu gerilimiyle pil aşırı doldurulmadan güvenli şekilde şarj edilir.
• 5V/2.1A çıkış gücü sayesinde çoğu akıllı telefonu ve tableti standart hızda şarj edebilecek akım sağlar.
• Kompakt boyutu ve lehim padli tasarımı ile 18650 pil tutucularıyla birlikte kolayca özel powerbank projelerine entegre edilir.
• Dahili aşırı şarj, aşırı deşarj ve kısa devre koruması pilin ve bağlı cihazın ömrünü korumaya yardımcı olur.
• Micro USB giriş ve USB-A çıkış ile yaygın kablo ve aksesuarlarla doğrudan uyumludur, ayrı bir adaptör veya özel kablo aramaya gerek kalmaz.
• Açık PCB tasarımı üzerindeki geniş lehim padleri sayesinde lehim tecrübesi sınırlı olan kullanıcılar için de pil bağlantısı nispeten kolaydır.
• Küçük boyutu sayesinde farklı ebatlardaki pil kutuları ve 3D baskı muhafazalarla uyumlu şekilde konumlandırılabilir.

Kullanım Alanları

• Tek bir 18650 pil ve bu kartla kendi özel powerbank'inizi oluşturup günlük telefon şarjı için taşımak.
• Arduino veya benzeri bir geliştirme kartı tabanlı taşınabilir projeyi USB üzerinden 5V ile beslemek.
• Kamp, saha çalışması veya doğa gezisinde önceden şarj edilmiş pili bu modül üzerinden telefon ve el fenerine güç vermek için kullanmak.
• Elektronik eğitim setlerinde öğrencilere pil şarj/deşarj devresi mantığını ve boost dönüştürücü çalışmasını uygulamalı göstermek.
• Şarj devresi bozulan eski bir powerbank'in kartını değiştirerek pil ve dış gövdeyi yeniden kullanılabilir hale getirmek.
• Küçük IoT veya sensör düğümü projelerine pil + bu modülden oluşan basit ve tekrar şarj edilebilir bir güç ünitesi kurmak.
• Okul veya üniversite projelerinde "kendi powerbank'ini yap" konseptini anlatan uygulamalı bir elektronik ödevi hazırlamak.
• Sık pil değiştirmek yerine tekrar şarj edilebilir bir çözüme geçmek isteyen kullanıcılar için el feneri veya küçük hoparlör gibi cihazlara özel bir güç kaynağı hazırlamak.

Bağlantı ve Kullanım

Kartın üzerinde B+ ve B- olarak işaretlenmiş lehim padlerine tek hücreli Li-ion veya Li-Po pilin sırasıyla artı ve eksi uçları lehimlenir; bağlantı yapılırken polariteye dikkat edilmesi gerekir. Pili doldurmak için kartın Micro USB girişine standart bir 5V USB adaptör veya bilgisayar bağlanır; şarj sırasında durum LED'i yanar, pil 4.2V'a ulaştığında gösterge davranışı değişerek şarjın tamamlandığını belirtir. Pildeki enerjiyi kullanmak için ise kartın USB-A çıkışına telefon, tablet veya başka bir 5V cihaz takılır; dahili boost devresi pilin değişken gerilimini otomatik olarak sabit 5V çıkışa dönüştürür. Aynı anda hem şarj hem deşarj yapılabilmesi (pass-through kullanım) kart tasarımına bağlı olduğundan, bu şekilde bir kullanım planlanıyorsa öncelikle düşük akımlı testlerle denenmesi önerilir. İlk bağlantıdan önce pilin artı/eksi uçları multimetre ile ölçülerek B+ ve B- padlerine doğru geldiği teyit edilmelidir. Bağlantıdan sonra kartta ısınma veya koku olursa pil derhal sökülmelidir; ısınma bir doğrulama yöntemi değil, hata belirtisidir.

Paket İçeriği

• 1 x DC 5V 2.1A Powerbank Şarj Devresi (4.2V Pil Şarj Modülü)

Dikkat Edilmesi Gerekenler

• Kart üzerindeki koruma devresi genel bir güvenlik katmanıdır; kullanılan pilin kendi üretici sınırlarına ve güvenli şarj/deşarj akımlarına da ayrıca uyulmalıdır.
• Pil ters polarite ile bağlanırsa karta ve pile kalıcı hasar verebilir; B+ ve B- işaretlerine mutlaka dikkat edilmelidir.
• Çok düşük akım çeken bazı cihazlarda (örneğin küçük LED'ler) boost çıkışı otomatik olarak kesilebilir; bu, yetersiz yük koruması nedeniyle oluşan normal bir davranıştır.
• Kart açık PCB olarak üretildiği için nem, toz ve yabancı cisimlere karşı uygun bir kutu veya muhafaza içine yerleştirilmesi önerilir.
• Aynı anda şarj ve deşarj yapılması (pass-through) tüm kullanım senaryolarında kararlı çalışmayabilir; kritik uygulamalarda önce ayrı ayrı test edilmelidir.
• Maksimum akıma yakın (2.1A civarı) sürekli kullanımda kart ve pil ısınabilir; uzun süreli kullanımda yeterli havalandırma sağlanmalı ve sıcaklık takip edilmelidir.
• Kart tek hücreli (1S) pil sistemleri için tasarlanmıştır; birden fazla hücrenin seri bağlandığı paketlerde kullanılmamalıdır.
• Hasarlı, şişmiş veya güvenlik devresi olmayan düşük kaliteli pillerle kullanılması önerilmez; pilin kendisi de güvenlik açısından uygun ve sağlam olmalıdır.
• Kart su geçirmez veya toz geçirmez değildir; nemli ortamlarda veya açık havada korumasız bırakılmamalıdır.
