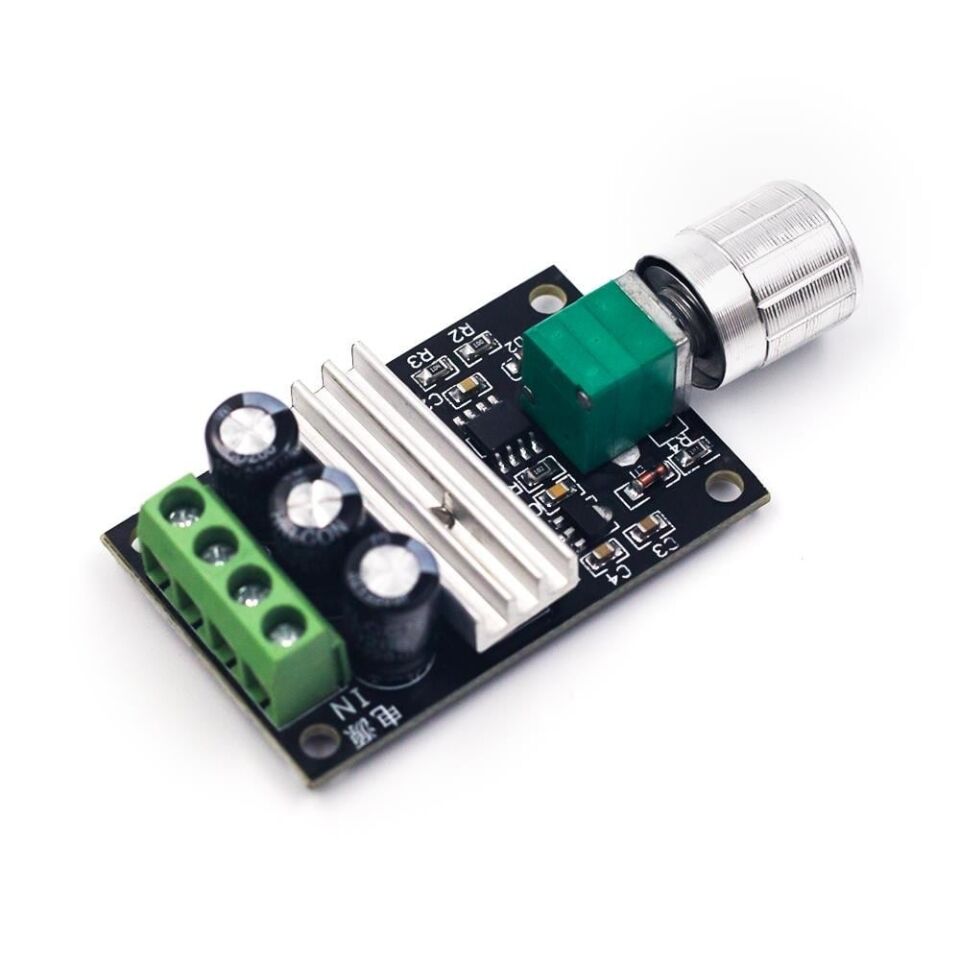

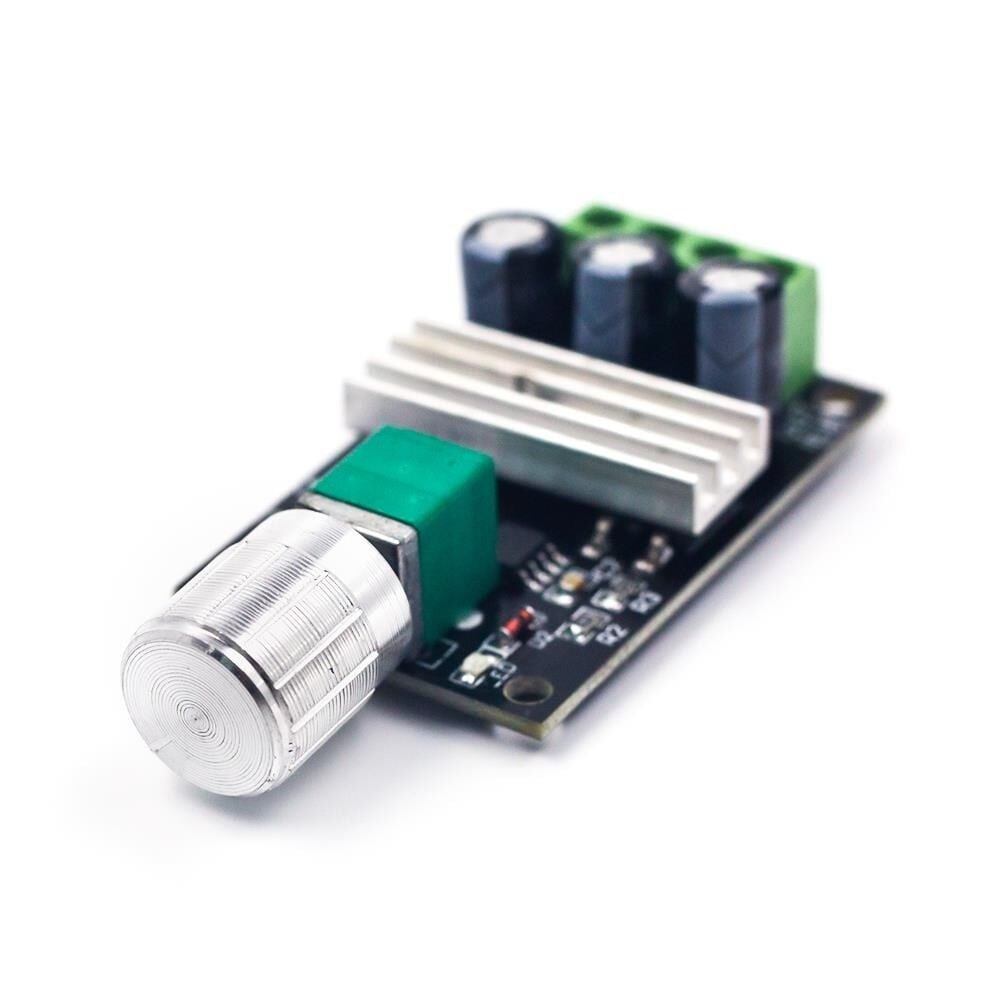

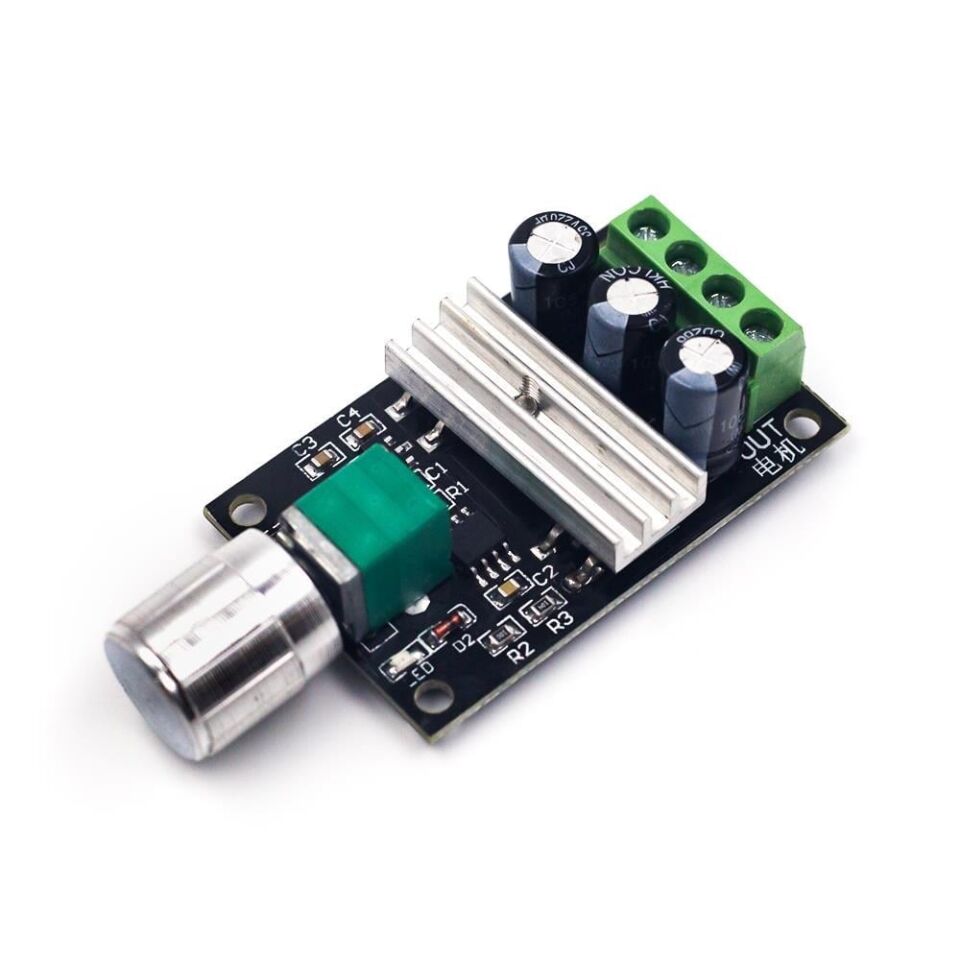

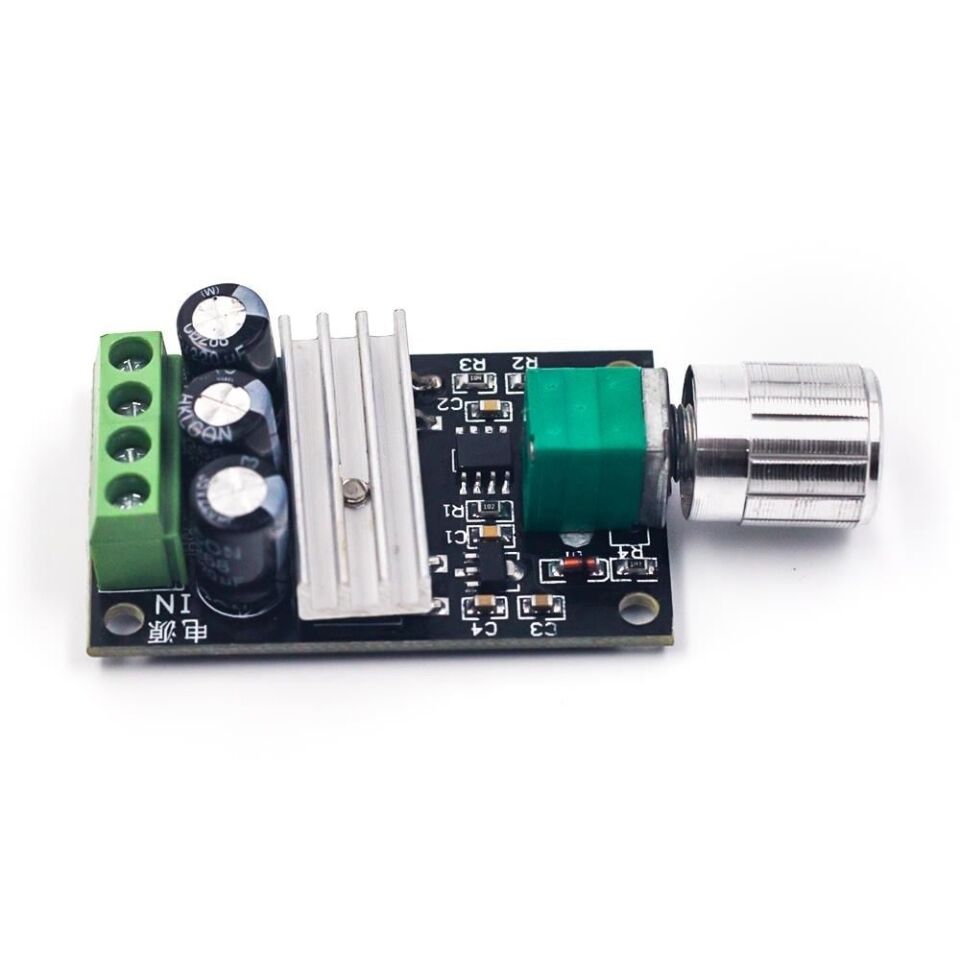

DC 6V ~ 28V 3A Motor Hız Kontrol Devre Motor Sürücü

DC 6V ~ 28V 3A Motor Hız Kontrol Devre, fırçalı DC motorların dönüş hızını kademesiz şekilde ayarlamak için kullanılan basit ve bağımsız bir sürücü kartıdır. Çalışma prensibi PWM yani darbe genişlik modülasyonuna dayanır: kart, motora giden gerilimi sabit tutmak yerine güç anahtarını çok hızlı şekilde açıp kapatarak motorun ortalama olarak aldığı enerjiyi değiştirir. Kart üzerindeki potansiyometre çevrildikçe bu açık-kapalı oranı değişir ve motor hızı buna bağlı olarak artar veya azalır. Herhangi bir mikrodenetleyici, yazılım ya da programlama gerektirmeden, sadece güç kaynağı ve motor bağlanarak kullanılabildiği için Arduino projelerinden bağımsız test düzeneklerine kadar geniş bir kullanım alanı bulur.

Teknik Özellikler

Öne Çıkan Özellikler

• 6V ile 28V arasında geniş bir giriş gerilimi aralığını desteklediği için 12V ve 24V gibi farklı DC motor voltajlarında kullanılabilir.
• Kart üzerindeki potansiyometre sayesinde herhangi bir yazılım veya programlama olmadan motor hızı elle kademesiz olarak ayarlanabilir.
• PWM tabanlı kontrol, motorun düşük hızlarda bile yeterli tork üretmesini sağlayarak analog gerilim düşürme yöntemlerine göre daha verimli çalışır.
• Basit ve bağımsız devre yapısı sayesinde Arduino, mikrodenetleyici veya bilgisayar bağlantısı olmadan tek başına kullanılabilir.
• 3A'ya kadar akım çekebilen fırçalı DC motorlarla uyumlu olduğu için hobi projelerinden küçük ölçekli otomasyon düzeneklerine kadar geniş bir motor yelpazesini destekler ve farklı boyuttaki motorlarla denenebilir.
• Küçük boyutlu kart yapısı, sınırlı yer olan proje kutuları, elektrik panoları veya makine gövdeleri içine kolayca yerleştirilmeye uygundur.
• Tek bir potansiyometre ile çalıştığı için kurulumu ve kullanımı basittir; ek bir yazılım kurulumu, sürücü dosyası veya kalibrasyon adımı gerekmez.
• Anlık olarak devreye alınıp çıkarılabildiğinden mevcut bir DC motor besleme hattına sonradan eklenerek hız kontrolü kazandırmak için de kullanılabilir.

Kullanım Alanları

• Bir DC fanın hızını ortam sıcaklığına göre elle kısıp açarak, gereksiz yere tam hızda çalışmasını önleyip soğutma seviyesini ihtiyaca göre ayarlamak.
• Küçük bir konveyör bant sisteminde bandın ilerleme hızını, üzerinden geçen parçanın işlem süresine göre yavaşlatmak veya hızlandırmak.
• Maket araç, tekne veya robot şasisindeki fırçalı DC motorun ilerleme hızını, tasarım test aşamasında farklı devir değerlerinde kademeli olarak deneyip en uygun hızı belirlemek.
• Küçük DC motorlu hobi düzeneklerinde (örneğin mini zımpara/taşlama aparatı, laboratuvar tipi karıştırıcı veya mini matkap) motor devrini işlenen malzemeye göre ayarlamak.
• Sera veya akvaryumdaki sirkülasyon pompasının debisini, gereken su akış hızına göre motor hızını düşürüp yükselterek kontrol etmek.
• 12V veya 24V ile beslenen bir DC vantilatörün gürültüsünü, tam soğutma gerekmediği zamanlarda hızını kısarak azaltmak.
• Hobi amaçlı su pompası, kompresör veya karıştırıcı gibi küçük DC motorlu düzeneklerde çıkış debisini veya karıştırma hızını kademeli olarak ayarlamak.

Bağlantı ve Kullanım

Kartın güç girişine 6V ile 28V arasında, sürülecek motorun akım ihtiyacını karşılayabilecek bir DC güç kaynağı, çıkış uçlarına ise fırçalı DC motor bağlanır; bu tip PWM motor sürücü kartlarında giriş genellikle IN+ / IN- (veya +/-), çıkış ise OUT+ / OUT- (veya M+/M-) şeklinde etiketlenmiş uçlar üzerinden yapılır, bu yüzden bağlantıdan önce kart üzerindeki etiketlerin kontrol edilmesi önerilir. Güç verildikten sonra potansiyometre bir yöne çevrildikçe motora aktarılan ortalama enerji artar ve motor hızlanır, ters yöne çevrildikçe hız düşer. Güç kaynağının + ve - uçlarının doğru yönde bağlanmasına özellikle dikkat edilmelidir; kart üzerinde bu yönde bir hata toleransı bulunmayabilir. İlk kullanımda potansiyometrenin en düşük hız konumuna getirilip güç verilmesi, ardından hızın yavaş yavaş yükseltilmesi, hem motorun hem de kartın ani yüklenme olmadan çalışmaya başlaması açısından önerilir. Motor bağlandıktan sonra, önce kısa bir süre yüksüz veya düşük yükte çalıştırılıp potansiyometrenin tüm aralığında hızın beklendiği gibi ve düzgün şekilde değiştiğinin gözlemlenmesi, bağlantının doğru yapıldığını teyit etmek açısından faydalıdır.

Paket İçeriği

• 1 x DC 6V ~ 28V 3A Motor Hız Kontrol Devre kartı
• Güç kaynağı, motor ve bağlantı kabloları pakete dahil değildir; bunların ayrıca temin edilmesi gerekir
• Ayrı bir basılı kullanım kılavuzu bulunmaz; bağlantı uçları kartın üzerinde etiketlerle belirtilir

Dikkat Edilmesi Gerekenler

• Motorun çalışma anındaki gerçek akım çekişi 3A sınırını aşmamalıdır; kalkış (ilk hareket) anında motorlar kısa süreliğine daha yüksek akım çekebileceğinden pay bırakılması ve gerekirse motor akımının ayrıca ölçülmesi önerilir.
• Güç kaynağının + ve - uçları ters bağlanmamalıdır; polarite koruması bulunmayan kartlarda ters bağlantı karta ve/veya motora kalıcı zarar verebilir.
• Kart yalnızca hız ayarı yapar, motorun dönüş yönünü değiştirmez; yön kontrolü de gereken uygulamalarda ayrıca bir H-köprü sürücü kullanılmalıdır.
• Yüksek akım ve gerilim değerlerinde anahtarlama elemanı ısınabilir; kartın havalandırması iyi olan, kapalı ve nemsiz bir ortamda, ısıya duyarlı yüzeylerden uzakta kullanılması önerilir.
• Kalınlığı ve akım taşıma kapasitesi yetersiz kablolarla bağlantı yapılması, kablo veya klemenslerde aşırı ısınmaya, gerilim düşümüne ve zamanla temas noktalarının gevşemesine yol açabilir; akım değerine uygun kablo kesiti seçilmelidir.
• Kart fırçasız DC motorlar için tasarlanmamıştır; yalnızca fırçalı DC motorlarla kullanılmalıdır, aksi halde motor beklenen şekilde düzgün çalışmaz.
