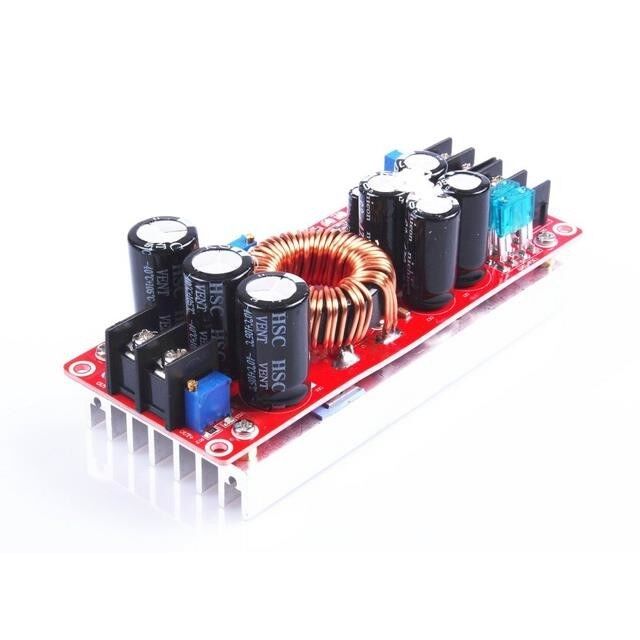

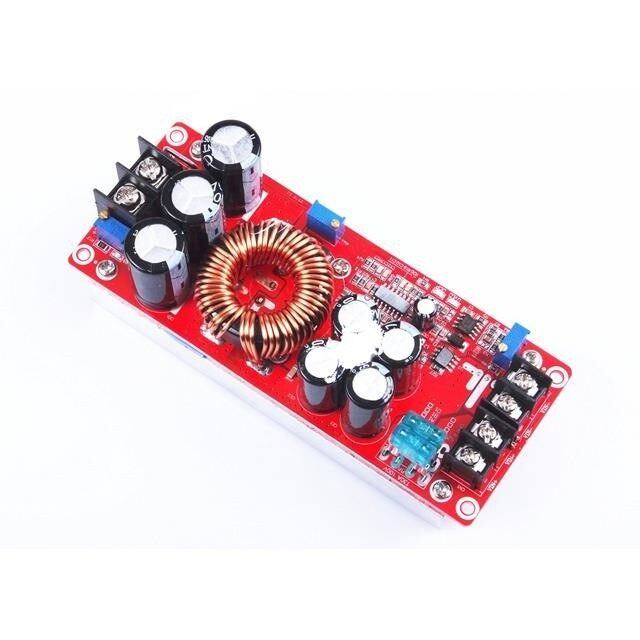

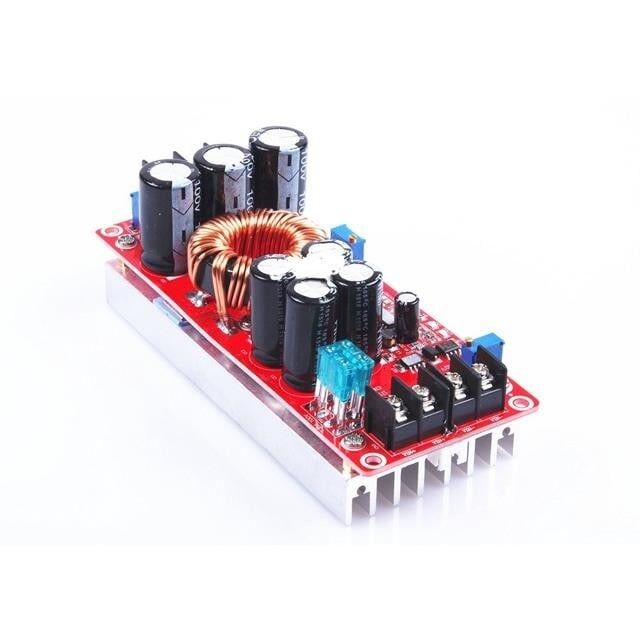

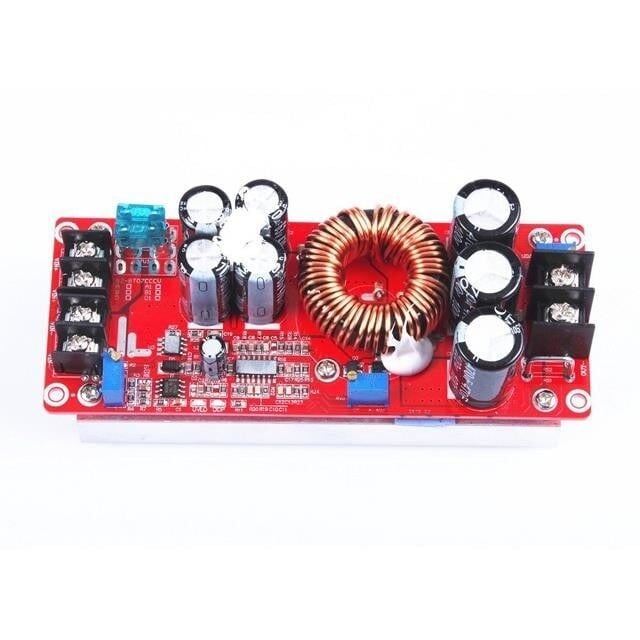

DC DC 1200W Voltaj Yükseltici Gerilim Arttırıcı Step Up

DC-DC 1200W Voltaj Yükseltici, düşük seviyedeki bir DC gerilimi girişe uygulandığında bunu daha yüksek bir DC gerilime çeviren step-up (boost) tipi bir güç dönüştürücü modülüdür. Modül üzerindeki güç MOSFET'i yüksek frekansta anahtarlanarak bir endüktörde enerji depolar, bu enerji ardından çıkışa aktarılarak giriş geriliminden daha yüksek bir çıkış gerilimi elde edilir. Üzerindeki çok turlu potansiyometre ile çıkış gerilimi ihtiyaca göre kademesiz olarak ayarlanabilir ve ayarlanan seviye devre çalışırken sabit tutulur. Yüksek güç aktarma kapasitesi sayesinde akü sistemlerinde, güneş enerjisi (solar) uygulamalarında, motor sürücülerinde, LED aydınlatma hatlarında ve düşük gerilimli bir kaynaktan yüksek gerilimli bir yükü beslemek gerektiğinde tercih edilir. Modül izole olmayan (non-isolated) bir topolojiyle çalıştığından giriş ve çıkış devreleri ortak bir negatif referansı paylaşır. Kullanıcı, giriş ve çıkış gerilim aralıklarını kendi uygulamasına göre ölçerek modülü buna göre devreye almalı ve ilk çalıştırmayı yüksüz olarak yapmalıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• 1200W'a kadar yüksek güç aktarım kapasitesine sahiptir ve bu sayede tek başına birden fazla küçük dönüştürücünün yerini alabilir.
• Çok turlu potansiyometre sayesinde çıkış gerilimi hassas ve tekrarlanabilir şekilde ayarlanabilir; ince ayar kaba bir trimpota göre çok daha kolaydır.
• Geniş giriş gerilimi aralığı sayesinde farklı akü kimyalarına (kurşun asit, lityum paket) ve güç kaynağı seviyelerine uyumlu çalışır.
• Üzerindeki alüminyum soğutucu, yüksek akımlarda MOSFET ve endüktör üzerinde oluşan ısıyı modülden uzaklaştırmaya yardımcı olur.
• Vidalı terminal bağlantıları sayesinde kablo montajı lehim gerektirmeden, tornavida ile hızlıca yapılabilir.
• Ek bir sürücü devresi veya harici kontrolcü gerektirmeden tek başına çalışabilen bağımsız bir güç kartı olarak tasarlanmıştır.
• Kompakt kart boyutu sayesinde sınırlı montaj alanı olan pano ve muhafazalara entegre edilebilir.
• Açık kart (bare board) tasarımı, arızalanan bir bileşenin veya gevşeyen bir bağlantının hızlıca görsel olarak tespit edilmesine imkan tanır.

Kullanım Alanları

• 12V bir akünün gerilimini 48V seviyesine yükselterek, bu gerilimle çalışan yüksek güçlü bir fırçasız motor sürücüsünü veya endüstriyel aktüatörü doğrudan akü üzerinden beslemek.
• Güneş panelinden gelen gün içinde değişkenlik gösteren DC gerilimi sabit ve daha yüksek bir seviyeye çıkararak akü şarj kontrolcüsüne veya inverter girişine uygun hale getirmek.
• Elektrikli bisiklet veya küçük elektrikli araç akü paketlerinde, düşük gerilimli hücre grubunun çıkışını kontrolcünün beklediği gerilim seviyesine yükseltmek.
• Endüstriyel LED aydınlatma armatürlerini veya LED panoları beslemek için 12V/24V gibi düşük gerilimli bir DC kaynağı armatürün istediği seviyeye çıkarmak.
• Laboratuvar veya Ar-Ge ortamında, elde bulunan sabit bir DC kaynaktan ayarlanabilir yüksek gerilimli bir test kaynağı elde etmek.
• Karavan, tekne veya off-grid kabin gibi 12V-24V akü sistemlerinde, yüksek güç çeken bir inverterin önünde ara gerilim yükseltici olarak kullanmak.

Bağlantı ve Kullanım

Modülün giriş tarafındaki IN+ ve IN- vidalı terminallerine DC güç kaynağı veya akü bağlanır; çıkış tarafındaki OUT+ ve OUT- terminallerinden ise yükseltilmiş gerilim yüke iletilir. İlk devreye almadan önce çıkışa herhangi bir yük bağlanmadan, bir multimetre yardımıyla çıkış gerilimi potansiyometre çevrilerek istenen seviyeye ayarlanmalı ve bu değer sabitlenene kadar birkaç kez kontrol edilmelidir. Gerilim doğrulandıktan sonra yük bağlanmalı, akım yükseldikçe modülün ve özellikle soğutucunun ısınma durumu elle veya bir termometre ile takip edilmelidir. Modül izole olmayan bir topolojiyle çalıştığından, giriş ve çıkış tarafında galvanik izolasyon gerektiren uygulamalarda araya ayrı bir izolasyon katmanı eklenmesi gerekir. Yüksek güçte sürekli çalışacaksa giriş ve çıkış kablolarının kesitinin, modülün çekeceği akıma yetecek kadar kalın seçilmesi ve bağlantı terminallerinin gevşemesini önlemek için periyodik olarak sıkılık kontrolü yapılması önerilir.

Paket İçeriği

• 1 adet DC-DC 1200W Voltaj Yükseltici (Step-Up) Modül
• Bağlantı kablosu, montaj vidası ve harici soğutucu/fan pakete dahil değildir; ihtiyaca göre ayrıca temin edilmelidir.

Dikkat Edilmesi Gerekenler

• Modülün 1200W güç değerine ancak giriş aralığının üst sınırlarında ve yeterli soğutma sağlandığında ulaşılır; düşük giriş geriliminde çekilebilecek akım sınırlı olduğundan gerçek çıkış gücü 1200W'ın belirgin şekilde altında kalabilir.
• Boost devresi yalnızca gerilimi yükseltir; çıkış girişten daha düşük bir seviyeye ayarlanamaz, bu nedenle step-down (buck) uygulamalarında kullanılamaz.
• Yüksek akımlarda modül belirgin şekilde ısınır, bu nedenle iyi havalandırılan bir yere monte edilmeli, kapalı ve dar muhafazalarda gerekirse ek fan ile soğutulmalıdır.
• Giriş ve çıkış kutupları (+/-) ters bağlanırsa modülde veya bağlı cihazlarda kalıcı hasar oluşabilir; bağlantıdan önce polarite mutlaka çift kontrol edilmelidir.
• Potansiyometre ayarı yük bağlıyken değil, önce yüksüz durumda multimetre ile yapılmalı ve doğrulanmalıdır; yük bağlıyken yapılan ayarlarda ani gerilim sıçramaları yüke zarar verebilir.
• Modülde kısa devre veya aşırı yük koruması bulunmayabilir; bu nedenle giriş veya çıkış hattına uygun değerde bir sigorta eklenmesi önerilir.
• Çıkış gerilimi 80V DC üzerine kadar çıkabildiğinden, açıkta kalan terminallere temas elektrik çarpması riski taşır; modül gerilim altındayken terminallere dokunulmamalıdır.
