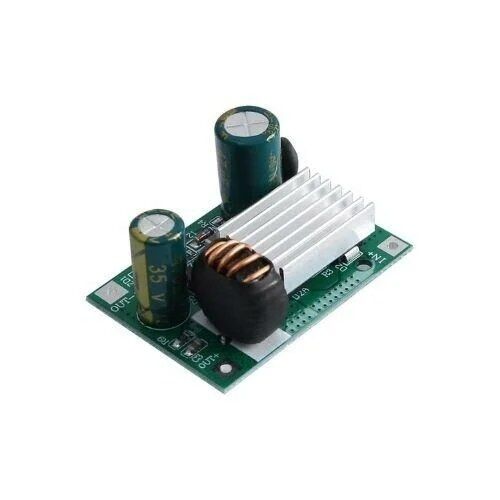

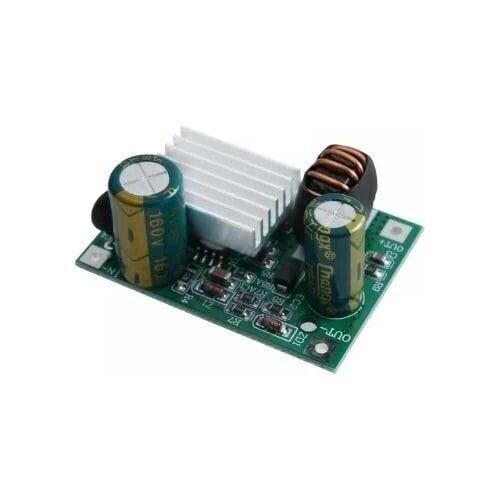

DC-DC 9-120 12V 3A Voltaj Düşürücü Gerilim Regülatör Kartı

RN-0095, 9-120V DC gibi geniş bir giriş gerilimi aralığını sabit 12V DC çıkışa dönüştüren izolesiz (non-isolated) bir düşürücü (buck) voltaj regülatör kartıdır. Kart, anahtarlamalı (switch-mode) dönüşüm prensibiyle çalışır: giriş gerilimi belirtilen aralık içinde kaldığı sürece çıkışta sabit 12V üretilmeye çalışılır. En fazla 3A çıkış akımı sağlayabilen kart, farklı gerilim seviyesindeki batarya grupları, güneş panelleri veya endüstriyel DC hatlarından beslenen 12V'luk devrelerin tek bir kartla desteklenmesini mümkün kılar. Doğrusal regülatörlerin aksine anahtarlamalı yapısı sayesinde giriş-çıkış gerilim farkı büyük olsa bile ısıya dönüşen güç kaybı, doğrusal regülatörlere göre sınırlı tutulur. Bu özellik, özellikle giriş gerilimi ile ihtiyaç duyulan 12V çıkış arasında büyük fark bulunan uygulamalarda (örneğin 48V veya 96V'luk bir akü grubundan 12V çekmek gibi) önem kazanır; aynı işi bir doğrusal regülatörle yapmaya kalkışmak, aradaki farkın tamamının ısı olarak harcanmasına ve büyük bir soğutucuya ihtiyaç duyulmasına yol açardı. Kart, ek bir ayar veya programlama gerektirmeden fişini takar takmaz sabit 12V üretecek şekilde tasarlanmıştır; bu da onu hızlı devreye alınması gereken projeler için pratik bir çözüm haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• 9-120V DC gibi çok geniş bir giriş aralığı sayesinde birbirinden farklı gerilim seviyesindeki güç kaynaklarını tek bir kartla 12V'a indirgeyebilirsiniz.
• Sabit 12V çıkış gerilimi, ayar potansiyometresiyle uğraşmadan doğrudan kullanılabilir bir besleme sunar.
• 3A'e kadar çıkış akımı kapasitesi, orta güçteki röle modülleri, fanlar, LED şeritler veya küçük DC motorlar gibi yükleri besleyebilir.
• Anahtarlamalı (switch-mode) dönüşüm mimarisi, aynı işi yapan doğrusal regülatörlere kıyasla daha az ısı üretecek şekilde tasarlanmıştır.
• Devre üzerindeki güç indüktörü ve filtre kondansatörleri, anahtarlama kaynaklı gerilim dalgalanmasını yumuşatmaya yardımcı olur.
• Geniş giriş aralığı, besleme gerilimi zaman içinde dalgalansa bile (örneğin deşarj olan bir akü grubunda) çıkışın 12V civarında kalmasına imkân tanır.
• Tek kartla hem düşük hem yüksek gerilimli DC kaynakları kapsadığı için, farklı gerilim seviyelerine ayrı ayrı regülatör kartı bulundurma ihtiyacını azaltır.

Kullanım Alanları

• 24V veya 48V'luk elektrikli bisiklet, forklift ya da golf arabası akü grubundan araç üzerindeki 12V aydınlatma veya kontrol devresini beslemek.
• Güneş enerjisi sistemlerinde panel/akü grubunun değişken DC gerilimini, 12V ile çalışan bir sulama pompası veya kontrolcüye indirgemek.
• Endüstriyel bir pano içindeki 24V veya 48V DC besleme hattından, panoya eklenecek 12V çalışan bir sensör ya da haberleşme modülünü beslemek.
• Endüstriyel veya haberleşme panolarındaki pozitif raylı 48V DC besleme hattından, 12V ile çalışan yardımcı bir fan veya gösterge panelini beslemek.
• Kamyon, otobüs veya iş makinesi gibi 24V elektrik sistemine sahip araçlarda, 12V ile çalışan bir kamera, ses sistemi veya dashcam beslemek.
• Laboratuvar ortamında farklı DC güç kaynaklarının çıkış gerilimini sabit 12V'a indirip test devrelerini beslemek.
• Sera veya tarımsal otomasyon panosunda, yüksek gerilimli bir DC hattan 12V ile çalışan vana kontrol rölelerini veya sensörleri beslemek.

Bağlantı ve Kullanım

Kartın giriş tarafında + ve - olarak işaretli uçlara, 9-120V aralığındaki DC güç kaynağınızı polariteye dikkat ederek bağlayın. Çıkış tarafındaki + ve - uçlarından ise 12V ile beslenecek yükünüzü, örneğin bir röle modülünü, fanı ya da mikrodenetleyici güç girişini bağlayın. İlk çalıştırmada yükü bağlamadan önce çıkış gerilimini bir multimetre ile ölçüp 12V civarında olduğunu doğrulamanız, olası bir bağlantı ya da ayar hatasının besleyeceğiniz devreye zarar vermesini önler. Kartı sabit bir yere monte ederken giriş ve çıkış hatlarının birbirine ya da metal yüzeylere temas edip kısa devre oluşturmayacağı şekilde yalıtılmış olmasına özen gösterin. Giriş tarafında, özellikle 48V üzeri gerilimlerde, hattın gerilimine ve çekilecek akıma uygun kesitte kablo kullanmanız ve kaynağınızla kart arasına akım değerine uygun bir sigorta koymanız, olası bir arızada hem kartı hem de güç kaynağınızı korur. Çıkışa bağlayacağınız yükün nominal çalışma akımını, kartın 3A'lik sınırının belirgin şekilde altında tutmak, uzun vadeli güvenilirlik açısından tercih edilir.

Paket İçeriği

• 1 adet DC-DC 9-120V giriş, 12V 3A çıkış voltaj düşürücü regülatör kartı
• Ek bağlantı kablosu, konnektör veya montaj aksesuarı pakete dahil değildir; gerekiyorsa ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Bu kart bir düşürücü (buck) regülatördür; kararlı 12V çıkış elde etmek için giriş gerilimini her zaman çıkış değerinin belirgin şekilde üzerinde tutun, aksi halde çıkış giriş gerilimini takip ederek 12V'un altına düşebilir.
• Giriş polaritesini ters bağlamayın; ters polarite koruması olup olmadığı belirtilmediğinden yanlış bağlantı karta veya beslediğiniz yüke kalıcı hasar verebilir.
• 3A'lik çıkış akım sınırını aşan yükler bağlamayın; sürekli aşırı yükleme kartın aşırı ısınmasına ve ömrünün kısalmasına yol açar.
• Özellikle 48V üzeri giriş gerilimleriyle çalışırken kartın gerilim altındaki noktalarına dokunmayın ve montajı temas riskini ortadan kaldıracak şekilde yalıtarak yapın.
• Tam yükte ve yüksek ortam sıcaklığında kart ısınabilir; kapalı kutu içine monte edecekseniz yeterli hava akımı bırakın.
• Kullanmadan önce çıkışı yüksüz durumda ölçerek gerçek gerilimin 12V'a yakın olduğunu doğrulayın, özellikle hassas elektronik devreleri bağlamadan önce bu kontrolü atlamayın.
• Kartı nemli, tozlu veya iletken parçacık bulunan ortamlarda açıkta bırakmayın; gerekiyorsa uygun bir kutu içine alarak kısa devre ve toz birikimi riskini azaltın.
• Kartın kısa devre, aşırı akım veya aşırı ısınma korumasına dair üretici tarafından teyit edilmiş bir bilgi bulunmadığından, kritik uygulamalarda harici bir sigorta veya koruma devresi kullanmanız önerilir.
