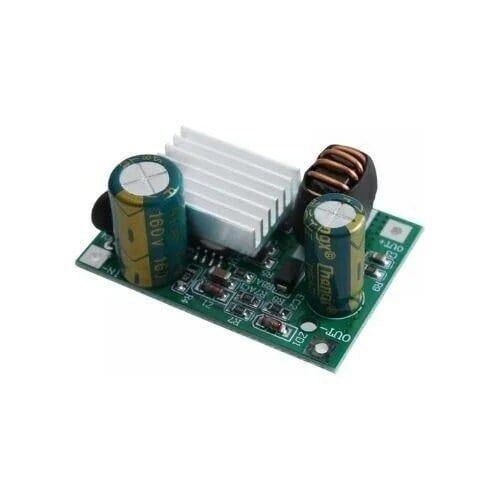

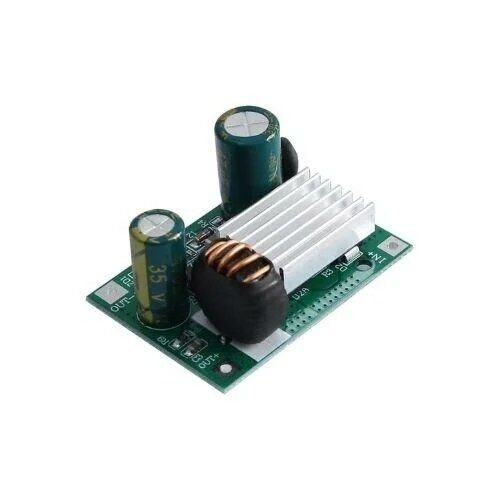

DC-DC 9-120 12V 3A Voltaj Düşürücü Regülatör Kartı
DC-DC 9-120V 12V 3A Voltaj Düşürücü Regülatör Kartı, geniş aralıklı bir giriş gerilimini sabit 12V DC çıkışa dönüştüren senkron olmayan (non-isolated) bir step-down (buck) dönüştürücü modülüdür. Kart üzerindeki anahtarlamalı güç kaynağı devresi, yüksek giriş gerilimini darbe genişlik modülasyonu (PWM) ile keserek çıkışta 12V sabit gerilim üretir ve akım talebine göre maksimum 3A (yaklaşık 36W) yük sürebilir. Kısa devre, aşırı akım ve aşırı ısınma koruma devreleri sayesinde hem test düzeneklerinde hem de sürekli çalışan sistemlerde güvenle kullanılabilir.
Teknik Özellikler
| Giriş Gerilimi Aralığı | 9-120V DC - geniş aralıklı giriş sayesinde hem düşük gerilimli aküler hem de yüksek gerilimli endüstriyel DC hatlarla uyumlu çalışır |
| Çıkış Gerilimi | Sabit 12V DC - fabrika ayarlıdır, potansiyometre veya trimpot ile sonradan değiştirilemez |
| Maksimum Çıkış Akımı | 3A - bu değerin sürekli aşılması koruma devresini devreye sokar |
| Maksimum Çıkış Gücü | Yaklaşık 36W (12V x 3A hesabıyla), kısa süreli tepe yükler bu değere yaklaşabilir |
| Dönüştürücü Topolojisi | Senkron olmayan step-down (buck), anahtarlamalı yapı, doğrusal regülatör değildir |
| Çalışma Prensibi | Darbe genişlik modülasyonu (PWM) ile giriş gerilimini yüksek frekansta kesip ortalayarak çıkışı sabitleme |
| İzolasyon Durumu | Yok, giriş-çıkış ortak topraklıdır (non-isolated); galvanik ayrım gereken devrelerde ek izolasyon şarttır |
| Tipik Verimlilik | Yaklaşık %85-90 (yüke ve giriş gerilimine göre değişir); yüksek giriş-çıkış farkında verim düşebilir |
| Kısa Devre Koruması | Var, çıkışta kısa devre algılandığında akım sınırlanır veya kesilir |
| Aşırı Akım Koruması | Var, anma akımının üzerindeki çekişlerde devreyi koruyacak şekilde tepki verir |
| Aşırı Isınma Koruması | Var, kart sıcaklığı güvenli sınırın üzerine çıktığında çıkış sınırlanır |
| Çıkış Gerilimi Ayarı | Sabit, kullanıcı tarafından ayarlanamaz; farklı çıkış gerilimi gereken uygulamalarda ayarlanabilir model tercih edilmelidir |
| Giriş Bağlantısı | Vida (screw) terminal blok, IN+ / IN- olarak işaretli |
| Çıkış Bağlantısı | Vida (screw) terminal blok, OUT+ / OUT- olarak işaretli |
| Ters Polarite Koruması | Yok, bağlantı polaritesine bağlantı sırasında dikkat edilmelidir |
| Kart Yapısı | Açık tip PCB kart, harici muhafaza içermez, bileşenler kartın üst yüzeyinde açıkta durur |
Öne Çıkan Özellikler
- Geniş 9-120V DC giriş aralığı sayesinde farklı akü grupları, adaptörler ve endüstriyel DC hat gerilimlerinden tek bir kartla beslenebilir, giriş gerilimine göre ayrı kart seçme ihtiyacını azaltır.
- Sabit 12V/3A çıkış ile 12V ile çalışan devre, cihaz ve modülleri doğrudan besleyebilir; ek bir regülatör katına veya harici gerilim bölene gerek kalmaz.
- Kısa devre, aşırı akım ve aşırı ısınma korumalarıyla hatalı bağlantı, kısa devre veya aşırı yük durumlarında kartın kendini koruması ve kalıcı hasar riskinin azaltılması sağlanır.
- Anahtarlamalı tasarım sayesinde doğrusal regülatörlere göre daha düşük ısı üretimi, daha küçük soğutucu ihtiyacı ve daha yüksek genel verimle çalışır.
- Kompakt kart üzerindeki vida terminalleriyle lehim gerektirmeden, alet kullanarak hızlı ve kalıcı kablo bağlantısı kurulabilir.
- Yüksek giriş gerilimi toleransı sayesinde uzun kablo hatlarında oluşan gerilim düşümlerini ve kaynaktaki dalgalanmaları belirli ölçüde tolere edebilir.
Kullanım Alanları
- Araç veya endüstriyel DC hatlardan (24V, 48V, 110V gibi) beslenen kamera, ses sistemi ve kontrol ünitelerini sabit 12V ile besleme.
- Güneş paneli ve akü sistemlerinde şarj durumuna göre değişen DC gerilimi sabit 12V'a indirerek aydınlatma veya kontrol devresine aktarma.
- Endüstriyel kontrol panolarında yüksek gerilimli DC güç hattından beslenen 12V çalışan sensör, röle ve kontrol modüllerini besleme.
- Elektrikli araç, e-bisiklet ve motor sürücü sistemlerinde yardımcı 12V devrelerin (aydınlatma, fan, gösterge, kontrol kartı) beslenmesi.
- LED şerit ve armatür sürücü devrelerinde, farklı kaynaklardan gelen gerilimi sabit 12V'a indiren bir ön regülasyon kademesi olarak kullanım.
- Arduino gibi 12V girişi kabul eden geliştirme kartlarını (VIN girişi) veya 12V ile çalışan çevre birimlerini yüksek gerilimli bir kaynaktan besleme.
- Telekom, güvenlik ve bina otomasyonu dolaplarında farklı DC besleme hatlarını ortak bir 12V güç şebekesine dönüştürme.
Bağlantı ve Kullanım
Kartın giriş vida terminaline (IN+ / IN- olarak işaretli) 9-120V DC aralığındaki kaynak, çıkış terminaline ise (OUT+ / OUT-) beslenecek 12V'luk yük bağlanır. Bağlantı yapılırken polarite mutlaka kontrol edilmelidir; kart ters polariteye karşı korumasız olduğundan hatalı bağlantı devreye zarar verebilir. İlk enerjilendirmede yük bağlı değilken çıkış geriliminin bir multimetre ile 12V civarında olduğunun doğrulanması, kalıcı kuruluma geçmeden önce önerilen bir kontrol adımıdır. Giriş ve çıkış kabloları, çekilecek akıma (3A'e kadar) uygun kesitte seçilmeli, vida terminalleri gevşek bağlantıdan kaynaklanabilecek ısınmayı önlemek için sıkıca sabitlenmelidir. Kart açık PCB olarak teslim edildiğinden, nihai kurulumda toz, nem ve kısa devre riskine karşı uygun bir muhafaza veya pano içine monte edilmesi tavsiye edilir.
Paket İçeriği
- 1 adet DC-DC 9-120V - 12V 3A voltaj düşürücü regülatör kartı
Dikkat Edilmesi Gerekenler
- Kararlı 12V çıkış elde edebilmek için giriş gerilimi çıkış geriliminden yeterince yüksek tutulmalıdır; giriş çıkışa çok yaklaştığında çıkış gerilimi düşebilir ve regülasyon bozulabilir.
- Kart ters polariteye karşı korumasız olabilir; giriş ve çıkış bağlantılarında + / - yönü, kartın üzerindeki işaretlere bakılarak mutlaka kontrol edilmelidir.
- Sürekli olarak 3A'e yakın akım çekilen uygulamalarda kart ısınabileceğinden çevresinde yeterli hava sirkülasyonu bırakılmalı, kapalı ve havasız kutulardan kaçınılmalıdır.
- Kart açık PCB olarak üretildiğinden nem, toz, metal talaşı ve diğer iletken parçacıklara karşı uygun bir muhafaza içinde kullanılması önerilir.
- Yüksek giriş gerilimlerinde (özellikle 60V üzeri) çalışırken elektrik çarpması riskine karşı bağlantılar enerji kesilerek yapılmalı, kartın canlı kısımlarına elle dokunulmamalıdır.
- Bu kart bir step-down (düşürücü) devredir, gerilim yükseltici (boost) değildir; girişin çıkıştan düşük olduğu durumlarda beklenen 12V çıkışı üretmez.
- Motor, röle veya solenoid gibi endüktif yükler beslenecekse girişte veya çıkışta uygun bastırma elemanları (serbest geçiş diyodu, snubber) kullanılmalıdır; kart bu tür yüklerin anahtarlama anında oluşturduğu gerilim dalgalanmalarına karşı ek koruma içermez.
