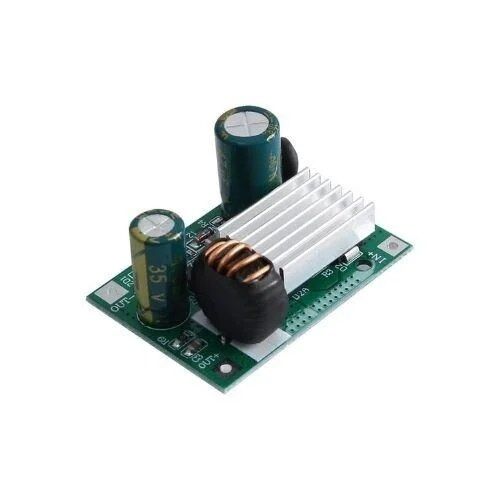

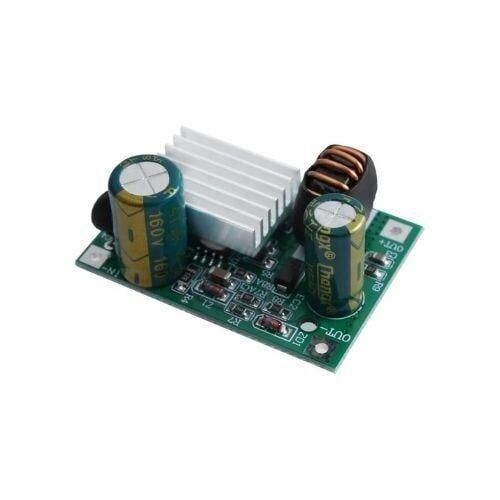

DC-DC 9-120 5V 3A Voltaj Düşürücü Gerilim Regülatör Kartı

DC-DC 9-120V 5V 3A Voltaj Düşürücü Gerilim Regülatör Kartı, 9V ile 120V DC arasındaki geniş bir giriş gerilimi aralığını sabit ve regüleli 5V DC çıkışa dönüştüren bir step-down (buck) anahtarlamalı güç kartıdır. Kart üzerindeki anahtarlama devresi, giriş gerilimi yükselip alçaldıkça çıkışı otomatik olarak 5V seviyesinde sabit tutar; böylece 12V, 24V, 36V, 48V, 60V, 72V ve 96V gibi birbirinden farklı nominal gerilime sahip DC güç kaynaklarından veya akü paketlerinden aynı 5V çıkışı almak mümkün olur. Maksimum 3A akım kapasitesiyle 5V hatta yaklaşık 15W'a kadar yük besleyebilir; mikrodenetleyici kartları, sensörler, röleler, fanlar ve USB tabanlı küçük elektronik yükler için ara güç kaynağı olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• 9V ile 120V arasında çok geniş bir giriş aralığını tek bir kart ile karşılayarak farklı nominal gerilimli DC kaynaklarda tekrar tekrar kullanılabilir.
• Çıkışı sabit 5V'ta tutan regülasyon sayesinde giriş gerilimindeki dalgalanmalar veya akü şarj seviyesindeki değişimler çıkışa yansımaz.
• 3A'e kadar çıkış akımı sağlayarak mikrodenetleyici kartlarını, röle modüllerini ve küçük USB cihazlarını gibi orta güçlü yükleri besleyebilir.
• Kompakt PCB modül yapısı, 12V'tan 120V'a kadar farklı akü gerilim sınıflarına sahip projelerde tasarım değişikliği yapmadan aynı kartın kullanılmasına imkan tanır.
• Toplam 15W'a kadar çıkış gücü, düşük güçlü sensör ve kontrol devrelerinin sürekli olarak beslenmesi için yeterli kapasite sunar.
• Sabit çıkış modeli olduğundan ayar potansiyometresi bulunmaz; yanlışlıkla ayar değiştirilip çıkış geriliminin kayması gibi bir risk taşımaz.
• Girişi ve çıkışı açıkça işaretlenmiş uçlar üzerinden yapıldığından, kablolama sırasında hangi ucun giriş hangi ucun çıkış olduğu kolayca ayırt edilir.

Kullanım Alanları

• 48V veya 60V'luk bir elektrikli bisiklet/scooter akü paketinden aydınlatma, korna veya gösterge paneli gibi 5V'la çalışan yardımcı elektronikleri beslemek.
• 24V'luk bir endüstriyel kontrol panosu içinde bulunan 5V'la çalışan bir röle sürücü kartını veya sinyal devresini beslemek.
• 36V'luk bir güneş paneli/akü sisteminden 5V'la çalışan bir mikrodenetleyici (Arduino, ESP32 vb.) geliştirme kartını sürekli olarak beslemek.
• 72V veya 96V'luk bir elektrikli araç/golf arabası akü grubundan araç içi USB şarj noktası veya telemetri modülü için 5V üretmek.
• 12V akülü bir güvenlik kamerası veya alarm sistemi panosunda 5V gerektiren bir Wi-Fi modülünü veya sensörü beslemek.
• Değişken gerilimli bir DC güç kaynağıyla test yapılan bir atölye ortamında, çıkışı sabit 5V'a sabitleyerek hassas elektronik devrelerin test edilmesi.
• Farklı gerilim sınıflarındaki (24V, 48V, 96V gibi) elektrikli araç prototiplerinde ortak bir 5V yardımcı hat oluşturmak için aynı kart tipinin tekrar kullanılması.
• Yüksek gerilimli bir DC şebeke veya endüstriyel güç hattından beslenen bir kontrol dolabında, dahili 5V lojik seviyesi gerektiren kartları (röle sürücü, izolasyon kartı vb.) beslemek.

Bağlantı ve Kullanım

Kartın giriş tarafındaki (+/-) uçlarına 9-120V DC aralığındaki kaynak gerilimi, kutuplamaya dikkat edilerek bağlanır; kutuplama ters yapılırsa devre zarar görebileceğinden bağlantı yapılmadan önce kaynağın uçları bir multimetre ile teyit edilmelidir. Çıkış tarafındaki (+/-) uçlardan sabit 5V DC alınır ve bu uçlar beslenecek yükün (mikrodenetleyici, röle, sensör vb.) güç girişine bağlanır. İlk devreye almada, olası hatalı bağlantıların pahalı bir elektronik kartı zarar vermesini önlemek amacıyla önce çıkışa hiçbir yük bağlamadan kart enerjilendirilmeli ve çıkış tarafındaki (+/-) uçları arasındaki gerilim bir multimetre ile ölçülerek gerçekten 5V civarında olduğu doğrulanmalıdır. Bu ilk kontrol sağlandıktan sonra asıl yük bağlanmalı ve yük altında gerilimin belirgin şekilde düşmediği kontrol edilmelidir. Giriş gerilimi yükseldikçe (özellikle 60V üzerinde) kablo yalıtımının ve bağlantı noktalarının kaliteli olmasına, açıkta metal temas noktası bırakılmamasına dikkat edilmelidir. 3A'e yakın akım çekilecek uygulamalarda, gerilim düşümünü ve ısınmayı azaltmak için giriş ve özellikle çıkış tarafında yeterli kesitte kablo kullanılmalı, uzun ve ince kablolardan kaçınılmalıdır. Sürekli olarak yüksek akım çekilen uygulamalarda kartın ısınabileceği göz önünde bulundurulmalı ve kart, hava akışı olan, yanıcı malzemelerden uzak bir yere monte edilmelidir.

Paket İçeriği

• 1 adet DC-DC 9-120V 5V 3A voltaj düşürücü gerilim regülatör kartı

Dikkat Edilmesi Gerekenler

• Giriş gerilimi kesinlikle belirtilen 9-120V DC aralığının dışına çıkarılmamalıdır; aralık üstü gerilim kartın kalıcı olarak hasar görmesine yol açabilir.
• Giriş ve çıkış uçlarının kutupları (+ / -) ters bağlanmamalıdır; ters bağlantı kartta ve beslenen yükte hasara neden olabilir.
• Kart üzerinde galvanik yalıtım bulunmadığından giriş ve çıkış toprağı ortaktır; bu nedenle giriş ve çıkış tarafında farklı toprak referansına sahip cihazlar aynı anda bağlanmamalıdır.
• Sürekli olarak 3A'e yakın akım çekilen uygulamalarda kart ısınabilir; kart etrafında yeterli hava sirkülasyonu sağlanmalı, kapalı ve havasız muhafazalar içine monte edilmemelidir.
• Yüksek gerilimle (özellikle 60V üzeri) çalışılırken kart üzerindeki metal noktalara elle temas edilmemeli, bağlantılar kaynak enerjisi kesilmişken yapılmalıdır.
• Bu kart bir akü şarj cihazı değildir; akü şarj etmek için değil, akü veya DC kaynağın geriliminden sabit 5V güç üretmek için tasarlanmıştır.
• Kart açıkta bir devre kartı (PCB) olarak geldiğinden nemli, tozlu veya iletken parçacık bulunan ortamlarda korumasız kullanılmamalı, gerekirse uygun bir kutu içine monte edilmelidir.
• Yüksek gerilimli girişle çalışırken (60V ve üzeri) kart canlıyken üzerinde değişiklik veya bağlantı yapılmamalı, tüm kablolama işlemleri kaynak gerilimi kesilmişken tamamlanmalıdır.
• Beslenecek yükün gerçek çekeceği akım önceden hesaplanmalı, kartın belirtilen 3A üst sınırına yakın veya üzerinde sürekli yük bağlanmasından kaçınılmalıdır.
