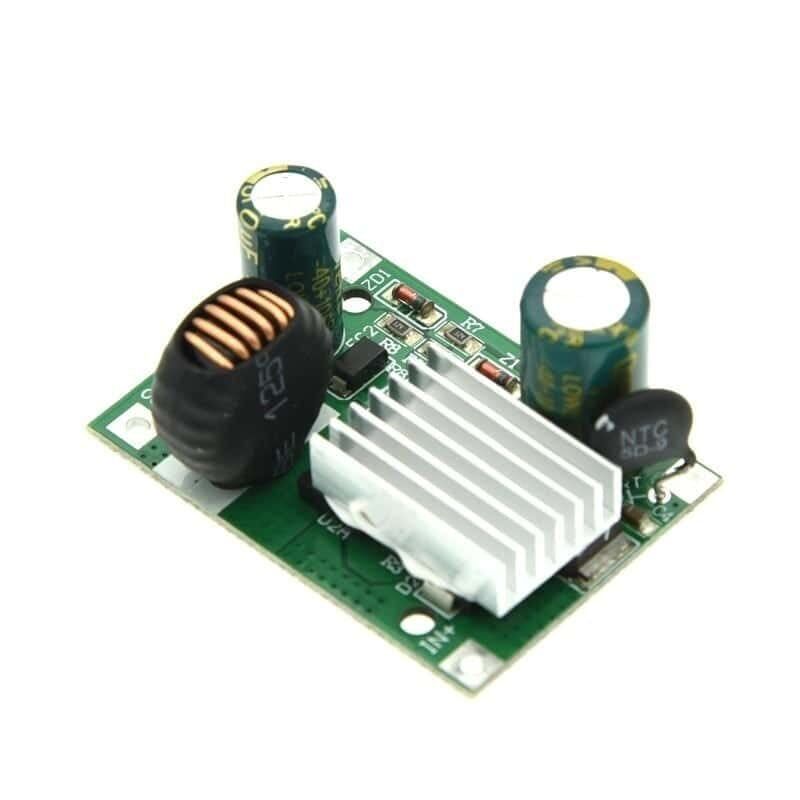

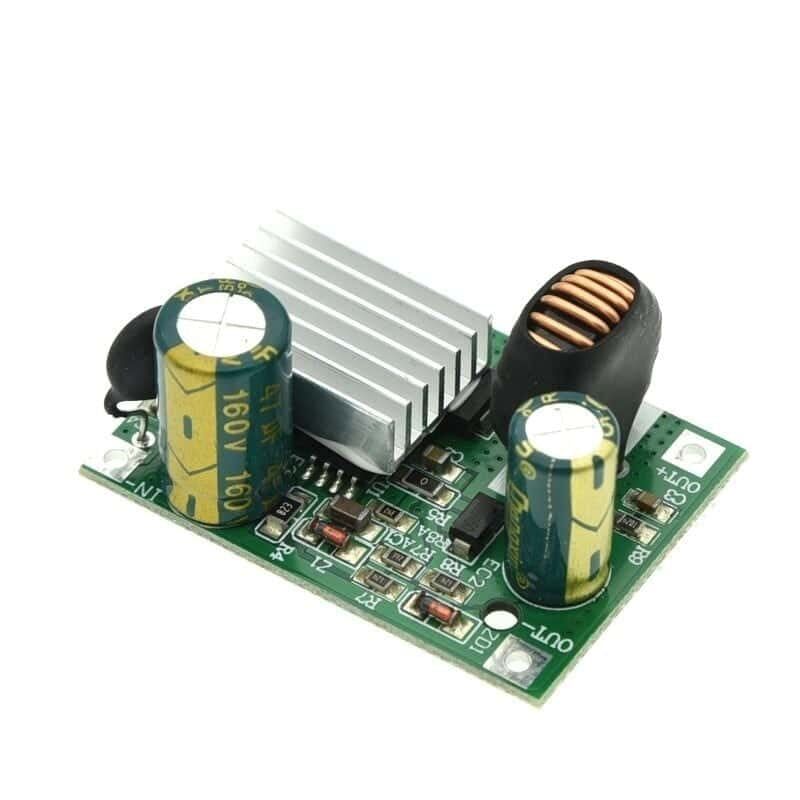

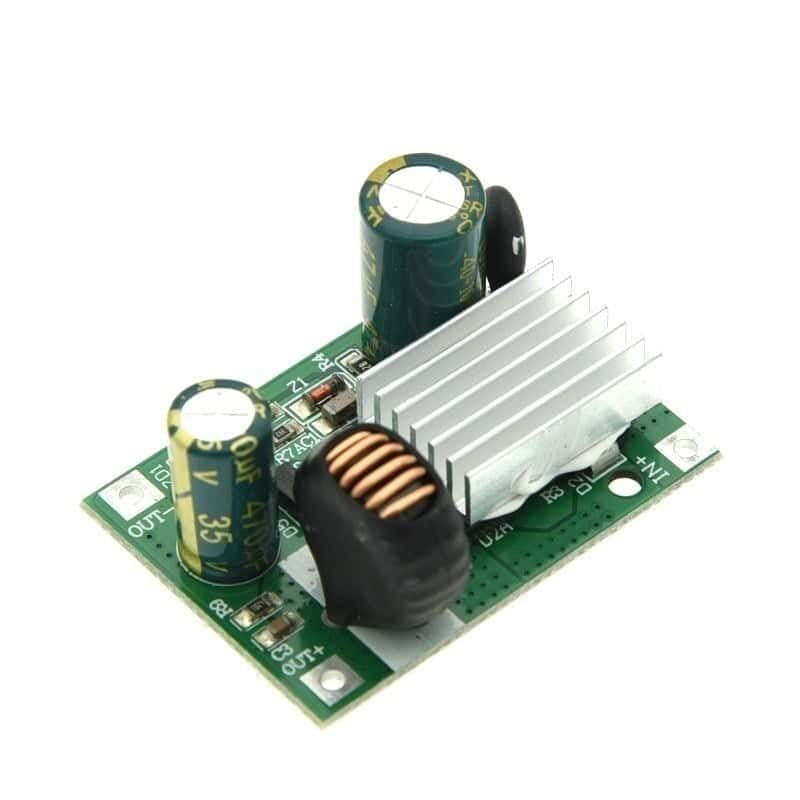

DC-DC 9-120 5V 3A Voltaj Düşürücü Regülatör Kartı
Bu kart, geniş aralıklı bir DC gerilim kaynağını sabit ve düşük gerilimli bir çıkışa çeviren, izole olmayan (non-isolated) düşürücü (buck) tipi bir DC-DC regülatör devresidir. 9V ile 120V arasındaki hemen her DC kaynaktan beslenebilir; kurşun asit veya lityum akü paketleri, güç kaynağı üniteleri, solar sistemler ya da endüstriyel DC hatları gibi çok farklı gerilim seviyelerindeki kaynaklarla doğrudan uyumlu çalışır. Çıkışında sabit 5V üretir ve bu çıkıştan 3A'e kadar akım çekilebilir. Kart üzerindeki yüksek frekanslı anahtarlama katı, giriş gerilimini kesip-vererek enerjiyi bir bobin ve kondansatörlerden oluşan filtre üzerinden aktarır; bu sayede dirençli/doğrusal bir gerilim düşürme yöntemine kıyasla çok daha az ısı kaybıyla ve yüksek verimle çalışır.
Teknik Özellikler
| Giriş Voltajı | DC 9V - 120V |
| Çıkış Voltajı | DC 5V (sabit) |
| Çıkış Akımı | 3A (maksimum) |
| Çıkış Gücü | Yaklaşık 15W |
| Dönüştürücü Tipi | İzole olmayan düşürücü (buck) DC-DC anahtarlamalı regülatör |
| Anahtarlama Frekansı | Yaklaşık 140 kHz |
| Verim | Giriş-çıkış farkına bağlı olarak %96'ya kadar |
| Minimum Giriş-Çıkış Farkı | Giriş gerilimi, çıkıştan en az yaklaşık 4V yüksek olmalıdır |
| Kısa Devre Koruması | Var |
| Aşırı Gerilim Koruması | Var |
| Aşırı Sıcaklık Koruması | Var |
| Yumuşak Yol Alma (Soft Start) | Var |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Çalışma Nem Aralığı | %0 - %95 RH |
| Kart Boyutları | Yaklaşık 42 x 30 x 20 mm |
| Soğutma | Doğal konveksiyon (fansız), yüksek yüklerde ek hava akımı önerilir |
| Montaj Şekli | Serbest kart (delikli PCB), harici muhafazaya montaj için uygundur |
| Yön Bağımlılığı | Yok, kart yatay veya dikey konumda çalışabilir |
Öne Çıkan Özellikler
- 9V-120V gibi çok geniş bir DC giriş aralığı sayesinde birbirinden çok farklı gerilim seviyesindeki akü, adaptör veya DC hat kaynaklarıyla tek bir kartla, ek gerilim uyarlama devresi gerekmeden çalışabilme
- Sabit 5V çıkış ile mikrodenetleyici, sensör, röle sürücü, USB destekli cihazlar ve diğer lojik seviyeli devreler için hazır, düzenli ve kararlı bir besleme kaynağı sunma
- Yüksek anahtarlama frekansı (~140 kHz) sayesinde daha küçük bobin ve kondansatör kullanımı, bunun sonucunda kompakt kart ölçüleri ve hafif yapı
- Giriş-çıkış gerilim farkına bağlı olarak %96'ya varan yüksek dönüştürme verimi; harcanan enerjinin büyük kısmı ısı yerine faydalı çıkışa aktarılır, bu da düşük ısınma anlamına gelir
- Kısa devre, aşırı gerilim ve aşırı sıcaklığa karşı entegre koruma devreleri sayesinde arızalı bağlantılarda veya beklenmedik gerilim dalgalanmalarında daha güvenli çalışma
- Yumuşak yol alma (soft start) özelliği ile enerjilenme anındaki ani akım ve gerilim sıçramalarının azaltılması, bu sayede hem karta hem de bağlı yüke daha nazik bir açılış
- -40°C ile +85°C arasında geniş bir sıcaklık aralığında; iç mekan, araç içi ve dış ortama yakın uygulamalarda güvenilir çalışabilme
Kullanım Alanları
- Elektrikli bisiklet, elektrikli scooter veya golf arabası gibi araçların 24V/36V/48V/72V akü paketinden, üzerindeki mikrodenetleyici, gösterge paneli veya aydınlatma kontrol devresi için 5V yardımcı besleme üretme
- Endüstriyel 24V veya 48V DC hat gerilimlerinden kontrol kartlarına, PLC yardımcı giriş/çıkış devrelerine ve sahadaki analog/dijital sensörlere sabit 5V sağlama
- Araç ve kamyon 12V/24V elektrik sistemlerinde kamera, telemetri, GPS takip veya filo izleme modüllerini doğrudan araç aküsünden besleme
- Arduino, ESP8266/ESP32, Raspberry Pi gibi geliştirme kartlarına yüksek gerilimli bir akü, güneş paneli veya endüstriyel adaptörden 5V üretip aktarma
- Solar/güneş enerjisi sistemlerinde yüksek DC bara geriliminden şarj kontrolörü çevresindeki düşük gerilimli izleme ve kontrol devrelerini besleme
- Endüstriyel otomasyon panolarında ana besleme yanında yedek/yardımcı 5V güç kaynağı olarak, örneğin haberleşme modülleri veya durum LED'leri için kullanma
- Yüksek voltajlı test düzenekleri, laboratuvar kurulumları ve prototip devrelerde ölçüm/kontrol elektroniğine güvenli bir 5V besleme sağlama
Bağlantı ve Kullanım
Kartın giriş uçlarına (genellikle IN+ / IN-) 9V ile 120V arasındaki DC kaynak, çıkış uçlarına (OUT+ / OUT-) ise beslenecek 5V'luk devre bağlanır. Polarite mutlaka doğru bağlanmalı, giriş ve çıkış hatları birbirine karıştırılmamalıdır. Sağlıklı bir regülasyon için giriş gerilimi, hedeflenen 5V çıkışın üzerinde yeterli bir farkla tutulmalıdır; giriş gerilimi çıkışa çok yaklaşırsa çıkışta düşüş ve dalgalanma görülebilir. İlk bağlantıda yük takılmadan önce giriş kaynağı verilmeli, çıkış geriliminin bir multimetre ile boşta 5V civarında olduğu doğrulanmalı, ardından yük kademeli olarak devreye alınmalı ve kalıcı kuruluma geçmeden önce kart hedeflenen giriş gerilimi ile gerçek akımda bir süre çalıştırılarak ısınma ve gerilim kararlılığı gözlemlenmelidir.
Paket İçeriği
- 1 x DC-DC 9-120V - 5V 3A Voltaj Düşürücü Regülatör Kartı
- Bağlantı kablosu, konnektör veya harici güç adaptörü pakete dahil değildir
Dikkat Edilmesi Gerekenler
- Giriş gerilimi mutlaka belirtilen 9V-120V aralığında olmalıdır; bu aralığın altına veya üzerine çıkan bir gerilim karta kalıcı hasar verebilir, bu yüzden kaynağın gerçek çıkış gerilimi bağlantıdan önce kontrol edilmelidir.
- Giriş ve çıkış terminallerinin polaritesine dikkat edilmelidir; ters bağlantı devreyi bozabilir veya kalıcı olarak hasar verebilir, ilk bağlantıda etiketlerin iki kez kontrol edilmesi önerilir.
- Kart izole olmayan (non-isolated) bir tasarıma sahiptir; giriş ve çıkış toprak hatları ortaktır, bu nedenle galvanik izolasyon gerektiren uygulamalarda tek başına kullanılmamalıdır.
- 3A'e yakın sürekli yüklerde kart üzerinde ısınma olabilir; kart kapalı, havalandırmasız bir kutu yerine açık havada veya yeterli hava akımı olan bir muhafaza içinde kullanılmalıdır.
- Kart açık devre kartı (bare PCB) şeklindedir; nem, toz ve iletken partiküllere karşı uygun bir muhafaza içine alınarak kullanılması önerilir.
- Bağlantılar enerjili durumdayken değil, giriş kaynağı kapatılmış veya bağlantısı kesilmişken yapılmalı ya da değiştirilmelidir; aksi halde kısa devre veya kıvılcım riski oluşabilir.
