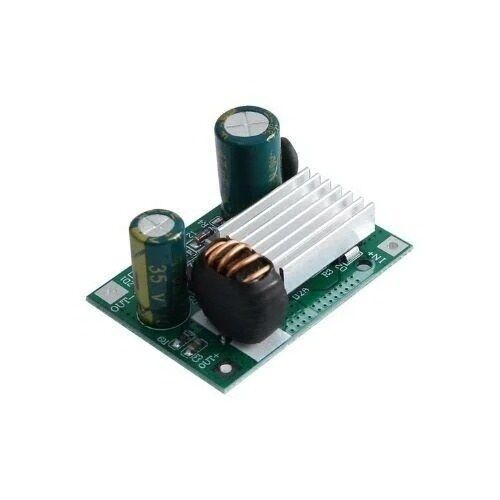

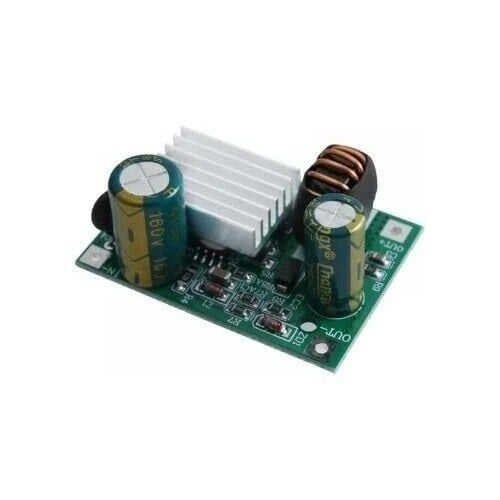

DC-DC 9-120V 12V 3A Voltaj Düşürücü Regülatör Kartı

DC-DC 9-120V 12V 3A Voltaj Düşürücü Regülatör Kartı, geniş bir giriş voltaj aralığından sabit 12V DC çıkış üreten anahtarlamalı bir düşürücü (buck) regülatör devresidir. Kart, 9V ile 120V arasında değişebilen bir DC güç kaynağını girişine alır ve içindeki yüksek frekanslı anahtarlama devresi sayesinde bu enerjiyi kayıpları azaltarak 12V seviyesine indirir, çıkışına bağlanan 3A'e kadarki yükleri besler. Akü grubu, güneş paneli çıkışı, endüstriyel DC hat gibi voltajı sabit olmayan veya standart 12V'tan farklı kaynaklarla çalışan sistemlerde, 12V ile çalışan devrelerin güvenli ve dengeli şekilde beslenmesi için kullanılır. Doğrusal regülatörlere kıyasla anahtarlamalı yapısı sayesinde daha az ısınarak enerjiyi daha verimli aktarır. Girişteki kaynak voltajı zaman içinde yükselip alçalsa bile devre, çıkışı sürekli 12V civarında sabit tutmaya çalışır; bu da kartın arkasına bağlanan hassas elektronik yükün güvenliğini artırır.

Teknik Özellikler

Öne Çıkan Özellikler

• 9V'tan 120V'a kadar geniş bir giriş voltaj aralığını desteklediği için tek bir kart, düşük voltajlı akülerden yüksek voltajlı endüstriyel hatlara kadar birçok farklı DC kaynakla kullanılabilir.
• Anahtarlamalı regülatör mimarisi sayesinde doğrusal regülatörlere göre daha az ısı üretir, fazla enerjiyi ısıya çevirmek yerine daha yüksek verimle çıkışa aktarır.
• Sabit 12V çıkış vererek, girişteki kaynak voltajı zamanla yükselip alçalsa bile 12V ile çalışan devrelerin dengeli ve güvenli şekilde beslenmesini sağlar.
• 3A'e kadar çıkış akımı sunarak röle kartı, fan, LED şerit, küçük DC motor sürücüsü gibi orta güçlü 12V yükleri tek başına besleyebilir.
• Kompakt kart yapısı sayesinde mevcut bir elektronik pano, proje kutusu veya makine gövdesi içine kolayca yerleştirilebilir.
• Geniş giriş aralığı, akü grubunun şarj ve deşarj sırasında gösterdiği voltaj dalgalanmalarında bile çıkışta sabit 12V elde edilmesine imkân tanır.
• Yüksek voltajlı bir kaynaktan doğrudan düşük voltajlı bir yardımcı devreye geçiş yapılmasını sağlayarak ek bir güç kaynağı satın alma ihtiyacını ortadan kaldırır.

Kullanım Alanları

• 24V, 36V veya 48V'luk bir akü paketiyle çalışan bir sistemde, sadece 12V ile çalışan bir kontrol veya haberleşme kartını ana akü hattından ayrı bir kaynağa ihtiyaç duymadan beslemek.
• Güneş paneli ve şarj kontrol cihazı çıkışındaki değişken DC voltajı sabit 12V'a düşürerek güvenlik kamerasını veya uzaktaki bir sensör ünitesini beslemek.
• E-bisiklet, e-scooter veya golf aracı gibi 48-72V seviyesindeki (kartın 120V giriş sınırı içindeki) DC hatlardan pay alarak araç üzerindeki 12V aydınlatma ya da sinyal devresini çalıştırmak.
• Endüstriyel bir pano içinde 24-110V DC kontrol hattından gelen enerjiyle PLC giriş kartlarını veya kumanda rölelerinin bobinlerini 12V ile beslemek.
• Güneş enerjili sulama sisteminde, panelden gelen değişken DC voltajı düşürerek tarladaki 12V'luk vana sürücü devresini çalıştırmak.
• Karavan veya tekne gibi DC bara voltajı zaman içinde değişen ortamlarda 12V ses sistemi ya da 12V USB şarj ünitesini kararlı şekilde beslemek.
• Yüksek voltajlı bir DC güç kaynağı veya redresör çıkışından, sistemin izleme ve kontrol elektroniğini oluşturan 12V'luk kartları beslemek.

Bağlantı ve Kullanım

Kartın giriş tarafındaki uçlarına 9-120V aralığındaki DC güç kaynağının artı ve eksi uçları, çıkış tarafındaki uçlarına ise beslenecek 12V DC yükün artı ve eksi uçları bağlanır. Giriş ve çıkış bağlantılarında polarite işaretlerine dikkat edilmeli, ters bağlantı yapılmamalıdır. Bağlantı yapılmadan önce kaynağın gerçek voltajının kartın 9-120V giriş aralığı içinde olduğu bir multimetre ile teyit edilmelidir, zira aralık dışındaki bir voltaj karta zarar verebilir. Kart enerjilendirildikten sonra çıkışta 12V DC voltaj oluşur ve bağlı yük, giriş kaynağı değiştiğinde bile kartın regülasyon devresi sayesinde bu 12V seviyesinde beslenmeye devam eder. Yükün nominal akım ihtiyacı önceden hesaplanmalı ve bu değerin kartın belirttiği 3A sınırını aşmamasına özellikle dikkat edilmelidir; ilk çalıştırmada yük bağlıyken çıkış voltajının 12V civarında sabit kaldığı bir multimetre ile kontrol edilmesi önerilir.

Paket İçeriği

• 1 adet DC-DC 9-120V giriş / 12V 3A çıkış voltaj düşürücü regülatör kartı

Dikkat Edilmesi Gerekenler

• Giriş ve çıkış bağlantılarında polariteye dikkat edilmelidir; ters bağlantı karta kalıcı hasar verebilir.
• Sürekli yüksek akım çekiminde kart, özellikle yüksek giriş voltajlarında ısınabileceğinden iyi havalandırılan bir yere monte edilmesi ve gerekirse üzerine ek soğutma sağlanması önerilir.
• Giriş voltajı 12V çıkışa çok yakın bir seviyeye düşerse kararlı regülasyon sağlanamayabilir; giriş voltajının çıkıştan belirgin şekilde yüksek tutulması önerilir.
• Çıkış akımının 3A sınırını aşacak yükler bağlanmamalıdır, aksi halde kart kalıcı olarak zarar görebilir; yüksek akımlı yüklerde çalışma öncesi akım ihtiyacının hesaplanması gerekir.
• Kartta galvanik izolasyon bulunmadığından giriş ve çıkış devreleri elektriksel olarak birbirine bağlıdır; izolasyon gerektiren uygulamalarda ek bir izole DC-DC katı kullanılmalıdır.
• Nemli, tozlu veya iletken parçacık içeren ortamlardan uzak, kuru bir yerde kullanılması önerilir.
• Kartın giriş tarafı, kullanılan kaynağa bağlı olarak yüksek voltaj taşıyabileceğinden, bağlantı ve montaj işlemleri kaynak enerjisi kesilmiş haldeyken yapılmalıdır.
• Yük tarafında ani kısa devre oluşması durumunda karta zarar gelmemesi için sistemde ayrıca bir sigorta veya akım sınırlayıcı kullanılması önerilir.
• Uzun süreli ve yüksek voltaj farkıyla çalışan uygulamalarda kartın çalışma sıcaklığı periyodik olarak kontrol edilmeli, aşırı ısınma belirtisi görülürse yük veya ortam koşulları gözden geçirilmelidir.
