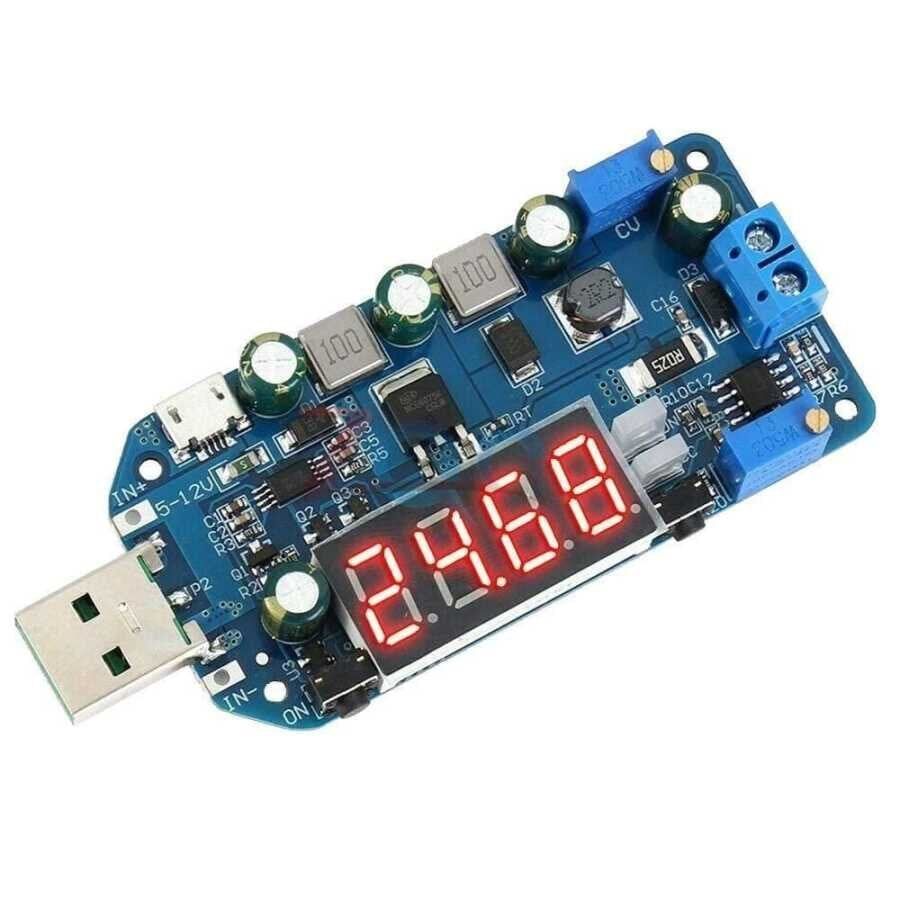

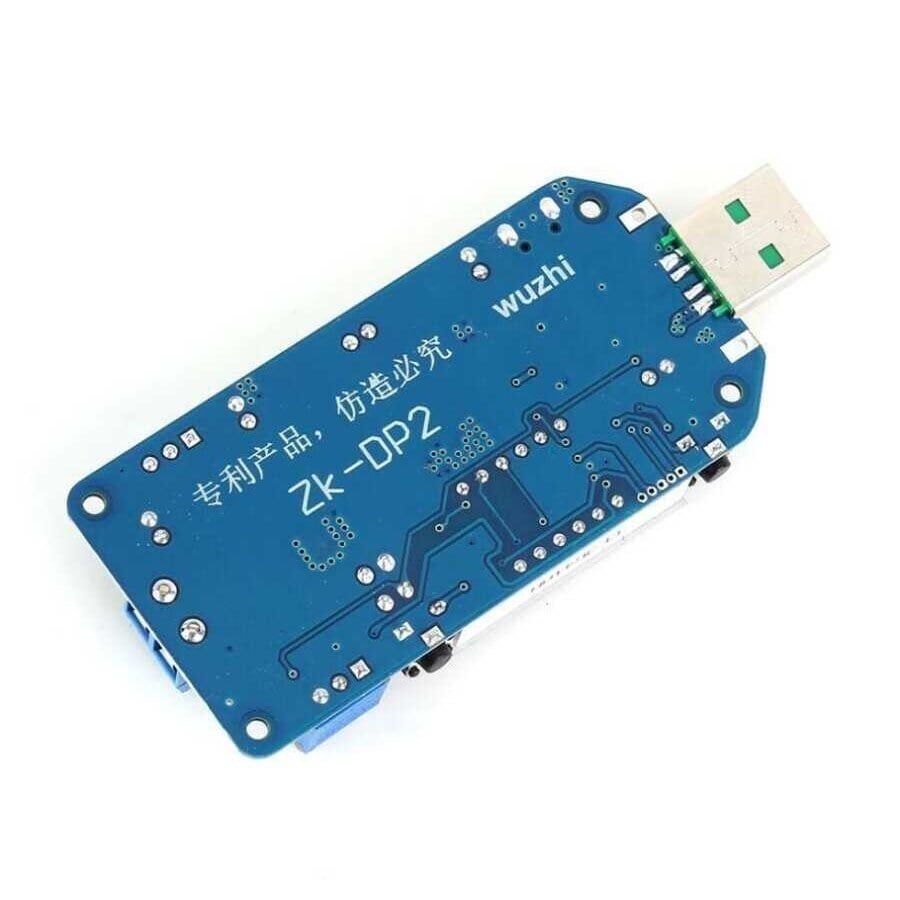

DC-DC CVCC 15W 2A Voltaj Yükseltici ve Düşürücü Regülatör

RN-0187, giriş gerilimine göre otomatik olarak yükseltici (boost) ya da düşürücü (buck) modda çalışabilen, sabit gerilim (CV) ve sabit akım (CC) çıkışı verebilen bir DC-DC güç dönüştürücü modülüdür. Üzerindeki iki bağımsız potansiyometre ile çıkış gerilimi ve çıkış akım limiti birbirinden ayrı olarak ayarlanır; giriş gerilimi çıkış geriliminden yüksek olduğunda devre düşürücü, düşük olduğunda ise yükseltici olarak görev yapar ve bu geçiş kullanıcı müdahalesi olmadan otomatik gerçekleşir. 15W güç kapasitesi ve 2A akım sınırı sayesinde küçük DC motor sürücülerinden LED besleme hatlarına, pil şarj ön regülatöründen sensör güç kaynaklarına kadar geniş bir kullanım alanına sahiptir. Anahtarlamalı (switch-mode) yapısı sayesinde aynı güçteki lineer regülatörlere kıyasla daha az ısı üretir. CC modu, sabit akım isteyen yüklerde çıkışı otomatik olarak sınırlayarak hem beslenen yükü hem modülün kendisini aşırı akıma karşı korur; bu özellik özellikle LED sürme ve pil şarj gibi akımın kritik olduğu uygulamalarda önem kazanır.

Teknik Özellikler

Öne Çıkan Özellikler

• Giriş gerilimine göre otomatik olarak buck veya boost modunda çalışarak tek bir modülle hem gerilim düşürme hem gerilim yükseltme ihtiyacını aynı anda karşılar, ayrı ayrı modül almaya gerek bırakmaz.
• Çıkış gerilimi ve çıkış akımı birbirinden tamamen bağımsız iki ayrı potansiyometre ile hassas şekilde ayarlanabilir, bu da farklı projelerde tek modülü tekrar tekrar kullanmayı mümkün kılar.
• CC (sabit akım) modu sayesinde çıkışta kısa devre oluştuğunda veya beklenenden fazla yük çekildiğinde akım otomatik olarak sınırlanır, böylece hem yük hem modül aşırı akımdan korunur.
• 15W güç kapasitesiyle küçük ve orta güçlü DC yüklerin beslenmesinde ayrı bir güç kaynağı kartına veya harici regülatöre ihtiyaç bırakmaz.
• Kompakt boyutu sayesinde prototip geliştirme kartlarına, kutulu son ürün tasarımlarına ve dar alanlı yerleşimlere kolayca entegre edilebilir.
• Basit dört uçlu bağlantı yapısı (VIN+/VIN-, VOUT+/VOUT-) sayesinde kablolama ve montaj ek bir sürücü devresi ya da yazılım gerekmeden hızlıca tamamlanır.
• Anahtarlamalı topolojisi nedeniyle aynı güçte çalışan lineer regülatörlere göre daha az ısınır, bu da sürekli çalışan uygulamalarda güvenilirliği artırır.

Kullanım Alanları

• LED şerit veya LED panel projelerinde, farklı LED dizilerinin ihtiyaç duyduğu gerilime göre çıkışı ayarlayıp LED'leri CC modunda sabit akımla sürerek ömürlerini uzatmak.
• Küçük DC motorların veya fanların, giriş gerilimi motorun anma geriliminden farklı olduğunda (örneğin 24V kaynaktan 12V motor sürmek) uygun seviyeye dönüştürülerek çalıştırılması.
• Li-ion veya LiPo pillerin şarj devrelerinde, CC modunda akım sınırlanarak pilin güvenli bir akım profiliyle şarj edilmesine yardımcı bir ön regülatör olarak kullanılması.
• Solar panelden gelen ve gün içinde sürekli değişen gerilimin, sabit bir çıkış gerilimine dönüştürülerek küçük ölçekli güneş enerjili aydınlatma veya şarj sistemlerinde kullanılması.
• Arduino, ESP32 veya benzeri geliştirme kartlarının araç içi (yaklaşık 12V) ya da değişken gerilimli akü kaynaklarından güvenli ve sabit gerilimle beslenmesi.
• Sensör düğümlerinde veya taşınabilir ölçüm cihazlarında, farklı besleme gerilimli kaynakları tek bir sabit çıkış seviyesine indirgemek veya yükseltmek için ara katman olarak kullanılması.
• Röle, elektromıknatıs veya küçük solenoid gibi endüktif yükleri, akım limiti CC potansiyometresiyle önceden sınırlanmış şekilde güvenle sürmek.

Bağlantı ve Kullanım

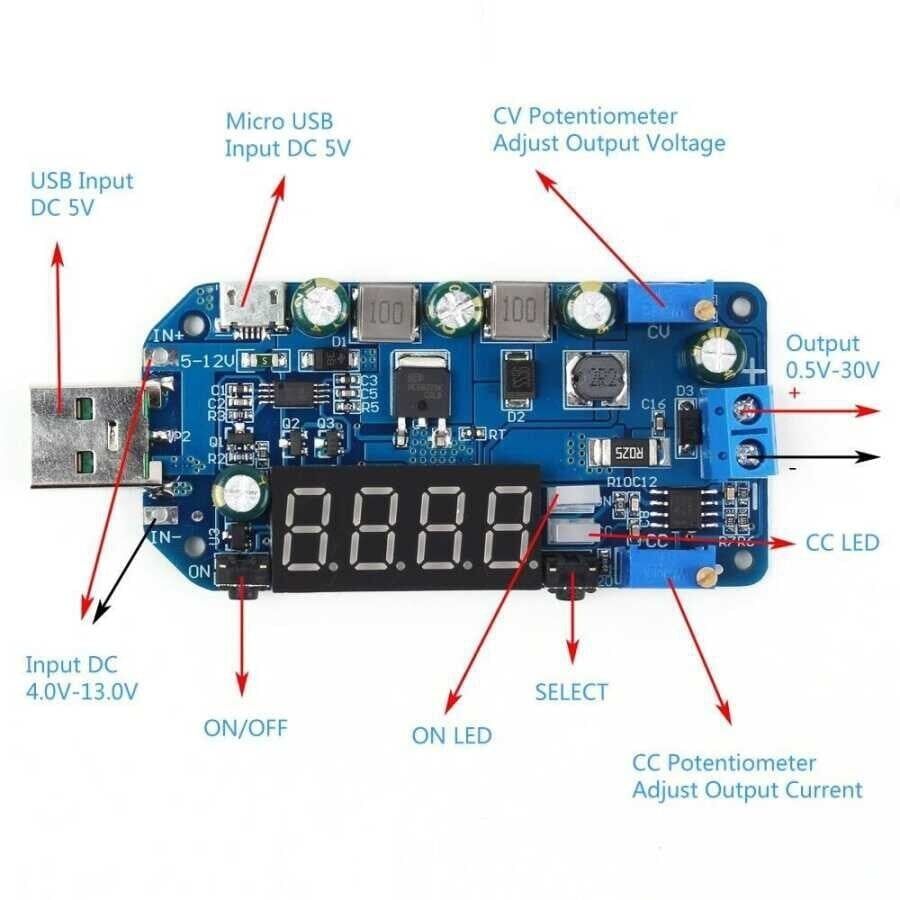

Modülün giriş tarafındaki VIN+ ve VIN- uçlarına uygun aralıkta bir DC güç kaynağı bağlanır; çıkış tarafındaki VOUT+ ve VOUT- uçlarından ise ayarlanmış gerilim ve akım değeri alınarak yüke iletilir. Çıkış gerilimini ayarlamak için çıkışa yüksüz durumda bir multimetre bağlanır, ardından CV potansiyometresi tornavida ile yavaşça çevrilerek istenen gerilim değerine ulaşılır ve ayar bu şekilde sabit bırakılır. Akım limitini belirlemek için ise çıkış uçları geçici olarak kısa devre edilirken CC potansiyometresi istenen akım değerine (örneğin 1A veya 2A) gelene kadar döndürülür; bu ayar sırasında akım sınırlaması nedeniyle modülün bir miktar ısınabileceği unutulmamalıdır. Giriş ve çıkış uçlarının kutupları mutlaka doğru bağlanmalıdır; VIN ve VOUT uçlarının ters bağlanması ya da karıştırılması modülde kalıcı hasara yol açabilir, bu nedenle ilk enerjilendirmeden önce bağlantılar iki kez kontrol edilmelidir.

Paket İçeriği

• 1 x DC-DC CVCC voltaj yükseltici/düşürücü regülatör modülü (RN-0187)

Dikkat Edilmesi Gerekenler

• Modülü devreye bağlamadan önce çıkış gerilimi yüksüz durumda voltmetre ile, akım limiti ise çıkışa seri bağlanan bir ampermetre üzerinden çıkış kısa devre edilerek ayrı ayrı ölçülüp doğrulanmalıdır; yanlış ayarlanmış bir çıkış, beslenecek devreye kalıcı zarar verebilir.
• Modülde giriş-çıkış arasında galvanik izolasyon yoktur; giriş ve çıkış toprakları ortaktır, bu nedenle farklı topraklı sistemler aynı anda bağlanacaksa dikkatli davranılmalı ve gerekirse ayrı bir izolasyon çözümü değerlendirilmelidir.
• 15W güç sınırının aşıldığı durumlarda, yani yüksek gerilim farkıyla birlikte yüksek akım çekildiğinde modül aşırı ısınabilir; sürekli yüksek yükte pasif soğutma yetersiz kalabileceğinden yük seviyesi buna göre planlanmalıdır.
• Giriş gerilimi belirtilen aralığın dışına çıkarsa, aşırı gerilim uygulanırsa veya kutuplama ters yapılırsa modül kalıcı olarak hasar görebilir; kaynak seçerken bu sınırlara özellikle dikkat edilmelidir.
• CV ve CC potansiyometreleri fabrika çıkışında rastgele bir konumda gelebilir; modül devreye alınmadan önce yüksüz durumda gerilim ayarı, ardından kısa devre durumunda akım ayarı mutlaka kontrol edilmeli ve gerekirse yeniden yapılmalıdır.
• Modül bir muhafaza veya kutu içine kapatılacaksa hava akışının kesilmemesine, ısı birikiminin önlenmesine ve mümkünse etrafında yeterli boşluk bırakılmasına dikkat edilmelidir.
