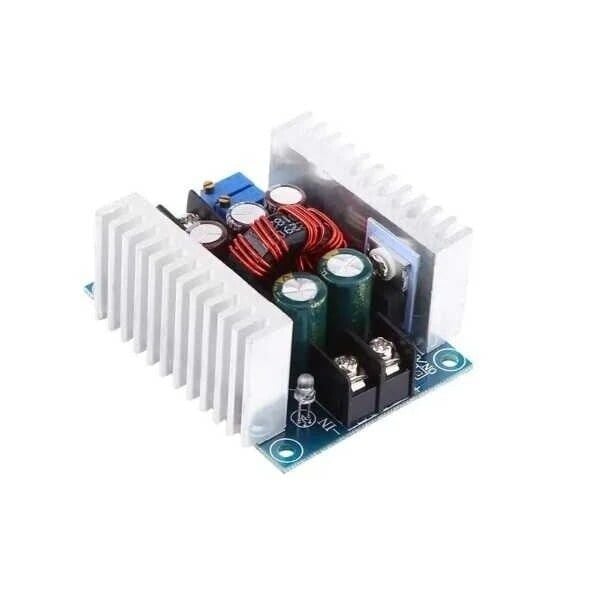

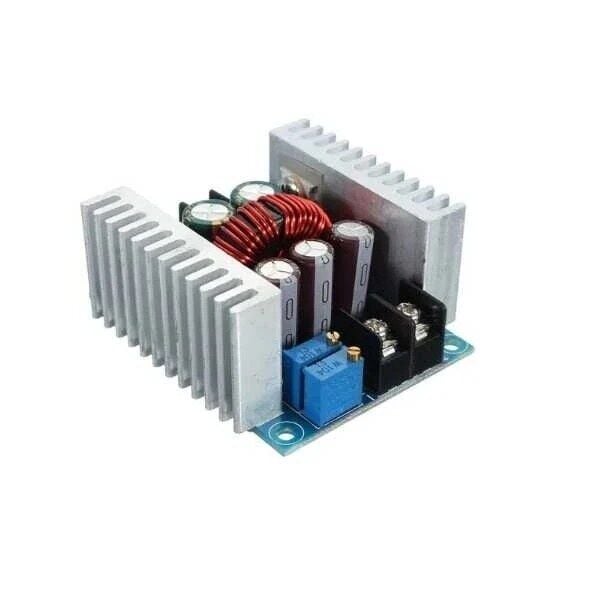

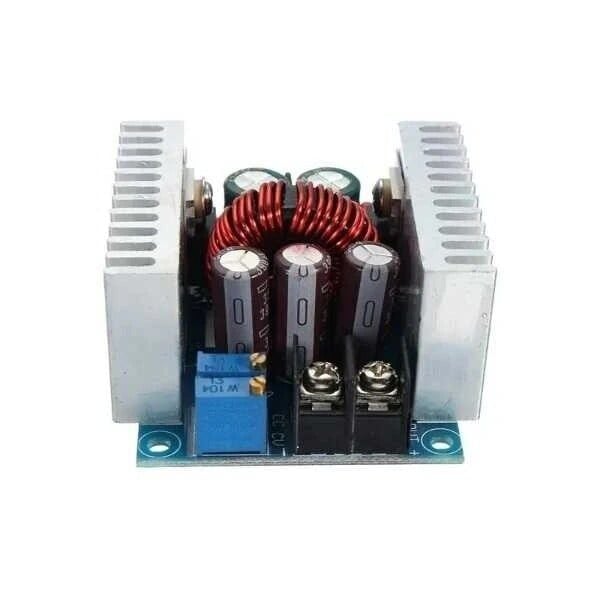

DC-DC Step-Down Voltaj Düşürücü 300W 20A

DC-DC Step-Down Voltaj Düşürücü, yüksek gerilimli bir DC kaynaktan aldığı enerjiyi anahtarlamalı bir devre üzerinden istenen daha düşük bir DC gerilime çeviren bir güç dönüştürücü modülüdür. 300W anma gücü ve 20A çıkış akım kapasitesiyle, akü grupları, güneş panelleri ve endüstriyel güç kaynakları gibi yüksek gerilimli beslemelerden yararlanan motor sürücüleri, LED aydınlatma hatları, şarj devreleri ve kontrol panoları gibi yüksek akım çeken uygulamalarda kullanılır. Kart üzerindeki potansiyometre ile çıkış gerilimi ihtiyaca göre ayarlanabilir, üzerinde bulunan alüminyum soğutucu ise yüksek akımda oluşan ısıyı dağıtarak modülün sürekli yük altında güvenli çalışmasına yardımcı olur. Yalıtımsız bir topolojiye sahip olduğundan giriş ve çıkış toprağı ortaktır, bu nedenle sistem tasarımında toprak hattı buna göre planlanmalıdır. Anahtarlamalı yapısı sayesinde, aynı işi yapan doğrusal bir regülatöre kıyasla düşen gerilim farkının büyük bölümünü ısıya dönüştürmez, bu da yüksek akımlarda enerji tasarrufu ve daha az soğutma ihtiyacı sağlar. Açık PCB kart formunda geldiği için panel içi montaj, proje kutusu veya makine üstü uygulamalar gibi farklı kurulum senaryolarına kolayca uyarlanabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 300W güç sınırı içinde 20A'e kadar çıkış akımı sağlar; 20A yalnızca yaklaşık 15V ve altındaki çıkışlarda geçerlidir, 24V çıkışta üst sınır yaklaşık 12A'dir ve yüksek akımda aktif soğutma gerekir.
• Geniş giriş gerilimi aralığı sayesinde farklı akü grupları ve güç kaynağı seviyelerinden doğrudan beslenebilir.
• Çıkış gerilimi üzerindeki potansiyometre ile istenen değere ayarlanarak birçok farklı devreye uyarlanabilir.
• Kart üzerindeki alüminyum soğutucu, yüksek akımda oluşan ısıyı dağıtarak sürekli yük altında çalışmayı kolaylaştırır.
• Vida klemensli giriş ve çıkış bağlantıları, kalın kablolarla sağlam ve düşük dirençli bağlantı kurulmasına imkan tanır.
• Yüksek verimli anahtarlamalı yapısı sayesinde gerilim düşürme işlemi sırasında oluşan ısı kaybı sınırlı kalır.
• Kompakt PCB tasarımı, bir proje kutusuna veya pano içine kolayca yerleştirilebilecek boyuttadır ve tekrarlanan açma-kapama döngülerinde kararlı çıkış gerilimi sunar.

Kullanım Alanları

• 36V'luk bir güç kaynağı veya akü hattından, 12V çalışan bir kontrol devresini beslemek.
• Güneş panelinden gelen değişken ve yüksek DC gerilimi, akü şarj devresinin ihtiyaç duyduğu sabit gerilime indirmek.
• Endüstriyel bir pano içinde 24V hat geriliminden 12V çalışan kontrol ve sensör devrelerini beslemek.
• 24V'luk bir endüstriyel hattan, sensör ve kontrol devrelerinin ihtiyaç duyduğu 12V gerilimi elde etmek.
• Uzun LED aydınlatma hatlarında kablo kayıplarını azaltmak için yüksek gerilimle taşınan gücü, hat sonunda düşürerek armatürlere aktarmak.
• Endüstriyel bir 24V güç kaynağı çıkışından 12V veya 5V çalışan kontrol kartını beslemek.
• Laboratuvar veya atölye ortamında ayarlanabilir bir güç kaynağı olarak, prototip aşamasındaki farklı devrelerin gerilim ihtiyacını tek bir kaynaktan karşılamak.

Bağlantı ve Kullanım

Giriş gerilimi, kart üzerinde IN+ ve IN- olarak işaretlenmiş vida klemenslerine kaynağın kutuplarına dikkat edilerek bağlanır. Çıkış ise OUT+ ve OUT- klemenslerinden alınır ve beslenecek devreye buradan yönlendirilir. Çıkış gerilimi, kart üzerindeki potansiyometre bir tornavida yardımıyla çevrilerek ve çıkış ucundan multimetre ile ölçülen değer istenen seviyeye gelene kadar ayarlanır. Yüksek akım çekilen uygulamalarda giriş ve çıkış kabloları, çekilecek akım değerine uygun kesitte seçilmeli ve klemens vidaları temas direncini artırmayacak şekilde sıkıca sabitlenmelidir. Giriş enerjisi verilmeden önce çıkış tarafına hassas bir devrenin bağlı olmaması, ilk enerjilendirmenin yüksüz veya düşük yükle yapılması ve gerilimin kararlı hale geldiğinin gözlemlenmesi önerilir. Sürekli yüksek akım çekilen kurulumlarda, kartın giriş tarafına akım değerine uygun bir sigorta eklenmesi hem modülü hem de besleme hattını olası kısa devrelere karşı korur.

Paket İçeriği

• 1 x DC-DC Step-Down Voltaj Düşürücü Modül (300W / 20A)

Dikkat Edilmesi Gerekenler

• Giriş gerilimi kartın belirtilen aralığının üzerine çıkarılmamalıdır, aksi halde modülde kalıcı hasar oluşabilir.
• Girişte ters kutup koruması genellikle bulunmadığından IN+ ve IN- bağlantıları kesinlikle karıştırılmamalıdır.
• Yüksek akımlarda kart ısınabileceğinden, sürekli yüksek yükte çalıştırılacak kurulumlarda ek havalandırma sağlanmalı ve kart sıcaklığı zaman zaman kontrol edilmelidir.
• Yüke bağlamadan önce çıkış gerilimi yüksüz durumda ayarlanmalı, ardından yük bağlanarak gerilim tekrar kontrol edilmelidir.
• Kart açık PCB olarak üretildiğinden nem, toz ve iletken parçacıklardan uzak, uygun bir muhafaza içinde kullanılmalı ve çalışırken açıkta iletken cisimlerle temas etmeyecek şekilde konumlandırılmalıdır.
• Klemens vidaları gevşek bırakılırsa temas direnci artarak ısınmaya ve verim kaybına yol açabilir, bağlantılar periyodik olarak kontrol edilmelidir.
• Çıkış gerilimi düşük, çıkış akımı yüksek olduğunda kart üzerindeki ısı kaybı artar; bu çalışma noktasında soğutmaya ve klemens bağlantılarının sıkılığına dikkat edilmelidir.
