XL4015 Voltaj Düşürücü LiPo Şarj Modülü 5A - Akım ve Gerilim Ayarlı

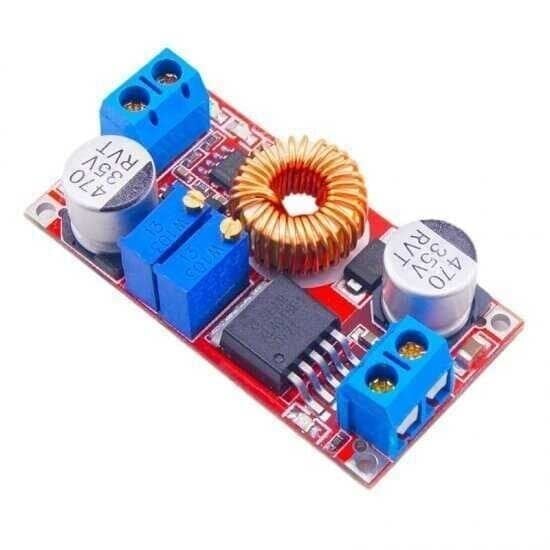

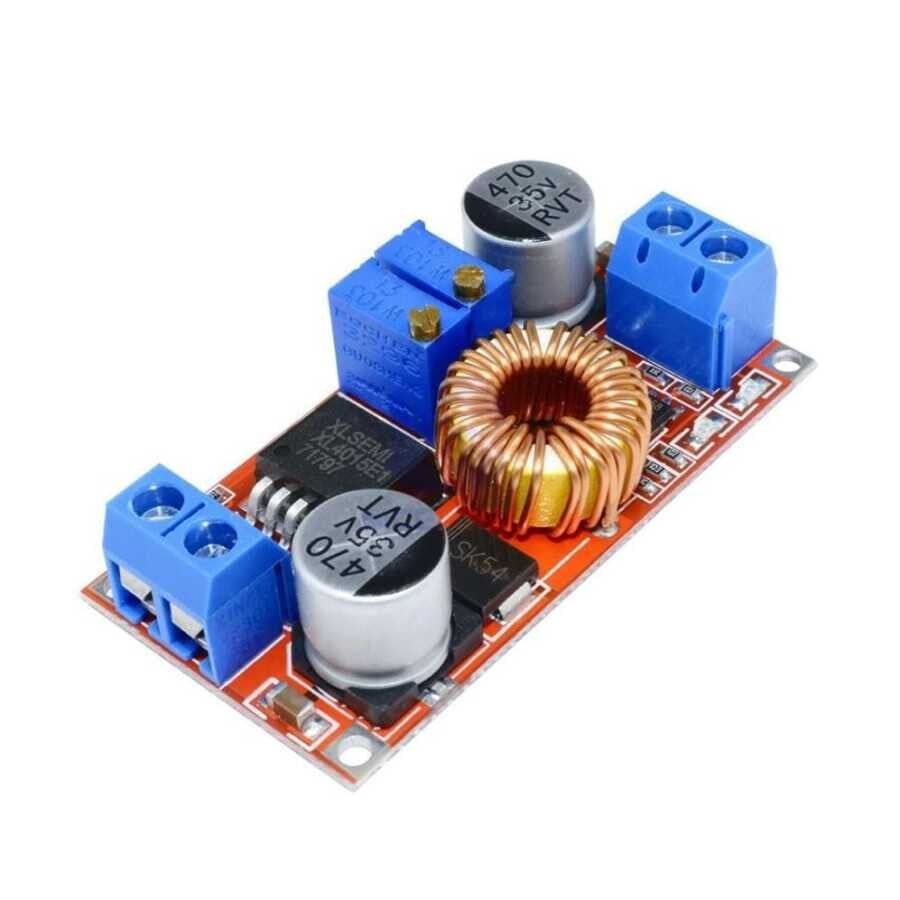

XL4015 Voltaj Düşürücü LiPo Şarj Modülü, XL4015E1 entegresi üzerine kurulu, sabit akım (CC) ve sabit gerilim (CV) modları arasında otomatik geçiş yapan bir düşürücü (step-down) DC-DC dönüştürücü kartıdır. Geniş 8-36V DC giriş aralığını, üzerindeki iki potansiyometre ile bağımsız olarak ayarlanabilen 1,25-32V çıkış gerilimine ve 5A'e kadar çıkış akımına dönüştürür. CC/CV çalışma prensibi sayesinde LiPo ve Li-ion pillerin manuel olarak ayarlanan gerilim ve akım limitleriyle şarj edilmesinde, ayrıca genel amaçlı ayarlanabilir güç kaynağı, sabit akım kaynağı ve gerilim düşürücü uygulamalarında kullanılır. Kartın kendisi hazır bir batarya yönetim sistemi (BMS) değildir; gerilim ve akım limitlerinin pilin hücre sayısına ve kapasitesine göre kullanıcı tarafından doğru ayarlanması gerekir. Üzerindeki LED göstergeler şarjın hangi aşamada olduğunu (akım kısıtlı şarj / gerilim sabitlendi) görsel olarak bildirerek ayar ve takip işlemini kolaylaştırır.

Teknik Özellikler

Öne Çıkan Özellikler

• XL4015E1 entegresi sayesinde %96'ya varan yüksek verimle çalışır, güç kaybını ve ısınmayı azaltır.
• 8-36V DC geniş giriş aralığı sayesinde adaptör, akü veya güneş paneli gibi farklı kaynaklardan beslenebilir.
• İki ayrı 100K potansiyometre ile çıkış gerilimi ve akım limiti birbirinden bağımsız olarak ayarlanır.
• CC ve CV modları arasında otomatik geçiş yaparak lityum pil şarjına uygun bir profil sunar.
• Üzerindeki LED göstergeler şarj durumunu (şarj oluyor / gerilim moduna geçti) görsel olarak bildirir.
• 180 kHz sabit anahtarlama frekansı ile düşük çıkış dalgalanması ve kararlı bir çıkış gerilimi sağlar.
• Kompakt 51x26,3x14mm kart boyutu sayesinde dar muhafazalara ve DIY projelere kolayca yerleştirilebilir.
• -40°C ile +85°C geniş çalışma sıcaklığı aralığı sayesinde araç içi veya dış mekan projelerinde de görev alabilir.
• Vidalı giriş/çıkış terminalleri sayesinde lehim gerekmeden kablo bağlantısı yapılabilir, kurulum ve söküm hızlanır.

Kullanım Alanları

• 2S veya 3S LiPo/Li-ion pil paketlerini, gerilim ve akım limitleri manuel ayarlanarak CC/CV yöntemiyle şarj etmek
• 12V veya 24V adaptör çıkışını Arduino, Raspberry Pi gibi kartların ihtiyaç duyduğu 5V gibi sabit bir gerilime düşürmek
• Güneş paneliyle beslenen küçük ölçekli bir sistemde akü şarj akımını belirli bir limitte tutarak kontrollü şarj yapmak
• Yüksek güçlü LED şeritlerde veya LED sürücü devrelerinde parlaklığı sınırlamak için sabit akım kaynağı olarak kullanmak
• Araç aküsünden (12V) beslenen bir devrede gerilimi düşürüp taşınabilir bir cihazın bataryasını yolda şarj etmek
• Elektronik atölye ve laboratuvar ortamında ayarlanabilir sabit akım/sabit gerilim kaynağı olarak kullanmak
• DIY güç bankası veya taşınabilir ölçüm cihazı projelerinde şarj devresi bileşeni olarak entegre etmek
• Kurşun asit akülerin bulunduğu eski cihazları, akım limiti düşürülerek daha kontrollü şarj etmek

Bağlantı ve Kullanım

Kartın giriş tarafındaki IN+ ve IN- vidalı terminallerine 8-36V DC arasında bir güç kaynağı bağlanır; OUT+ ve OUT- terminallerine ise şarj edilecek pil veya beslenecek yük devresi bağlanır. Ayar için önce çıkışta pil veya yük bağlı değilken, çıkışa bağlanan bir multimetre yardımıyla V-ADJ potansiyometresi döndürülerek istenen çıkış gerilimi (örneğin bir 3S LiPo için tam şarj gerilimi olan 12,6V) ayarlanır. Ardından pil bağlanır ve I-ADJ potansiyometresi ile maksimum şarj akımı istenen değere getirilir; şarj (CC) sürerken kırmızı LED yanar, pil ayarlanan gerilime ulaştığında modül sabit gerilim (CV) moduna geçer, mavi LED yanar ve akım kademeli olarak düşer. Bu ayar sırası izlenmeden doğrudan pil bağlanması, pilin yanlış akım veya gerilimle karşılaşmasına yol açabilir. Giriş ve çıkış terminalleri kutupludur; IN+/IN- ile OUT+/OUT- karıştırılmamalı, bağlantı yapılmadan önce kartın üzerindeki serigrafi etiketleri mutlaka kontrol edilmelidir. Şarj tamamlandıktan sonra modül otomatik olarak kapanmadığından, tam şarj gerilimine ulaşan pilin çıkışta gereğinden uzun süre bekletilmesi istenmiyorsa pil elle ayrılmalıdır.

Paket İçeriği

• 1 x XL4015 CC/CV Step-Down LiPo Şarj Modülü (vidalı giriş/çıkış terminalleri lehimli olarak takılı)
• Kart üzerinde monteli akım ayar (I-ADJ) ve gerilim ayar (V-ADJ) potansiyometreleri
• Kullanım öncesi ayar gerektiren, fabrika çıkışı kalibre edilmemiş potansiyometre konumları
• Kutu içeriğinde bağlantı kablosu, harici sigorta veya soğutucu (heatsink) bulunmaz; bunlar ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Bu modülde dahili NTC sıcaklık koruması, otomatik aşırı şarj kesme algoritması veya kısa devre/ters polarite koruması bulunmaz; pilin güvenliği tamamen kullanıcının doğru ayar yapmasına bağlıdır.
• Lityum pil şarjında V-ADJ gerilimi pilin hücre sayısına uygun ayarlanmazsa (örneğin 3S yerine 4S gerilimi girilirse) pil zarar görebilir ve güvenlik riski oluşabilir.
• 3A üzerindeki sürekli akım değerlerinde XL4015E1 entegresi belirgin şekilde ısınır; sürekli yüksek akımlı kullanımda ek soğutucu (heatsink) veya fan takılması önerilir.
• Potansiyometre ayarları, pil veya yük bağlanmadan önce çıkışa bağlı bir multimetre ile yüksüz durumda mutlaka doğrulanmalıdır.
• Giriş gerilimi 36V'u aşmamalıdır ve çıkış gerilimi hiçbir zaman giriş geriliminden yüksek olamaz; bu bir düşürücü (step-down) devredir, yükseltici olarak kullanılamaz.
• Uzun süreli şarj işlemlerinde modülün ve pilin sıcaklığı düzenli olarak kontrol edilmeli, modül tamamen gözetimsiz bırakılmamalıdır.
• Modül farklı pil kimyasalarına (LiPo, Li-ion, NiMH, kurşun asit) göre otomatik profil değiştirmez; her pil tipi için doğru gerilim ve akım değerleri kullanıcı tarafından ayrıca hesaplanıp girilmelidir.
• Şarj tamamlandığında devre otomatik olarak kesilmez; pil çıkışta bırakılırsa sabit gerilimde beklemeye devam eder, bu nedenle tam şarjdan sonra pilin zamanında ayrılması önerilir.
• Modülün girişine, olası kısa devre veya aşırı akım durumunda pil ve kaynağı korumak amacıyla harici bir sigorta eklenmesi tavsiye edilir; kartın kendisinde bu koruma yoktur.
