XL4015 5A DC-DC Akım/Gerilim Ayarlı Voltaj Düşürücü LiPo Şarj Modülü

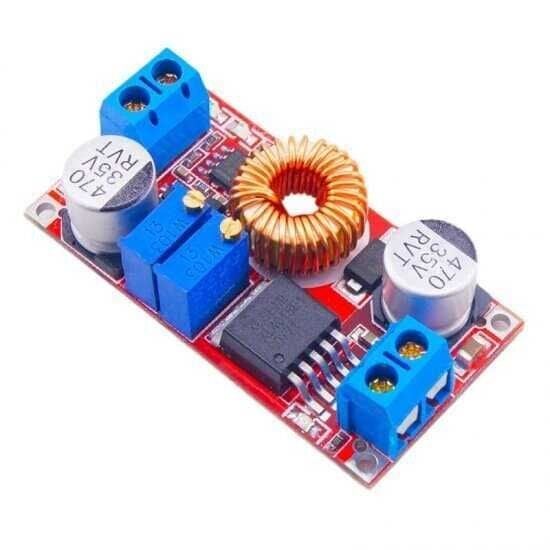

XL4015 5A DC-DC Akım/Gerilim Ayarlı Voltaj Düşürücü LiPo Şarj Modülü, XL4015 entegresi üzerine kurulu senkron olmayan bir step-down (buck) DC-DC dönüştürücüdür. Kart üzerindeki iki ayrı çok turlu potansiyometre sayesinde hem çıkış gerilimi hem de çıkış akım limiti birbirinden bağımsız olarak ayarlanabilir; bu özellik modülü klasik bir voltaj regülatöründen ayırıp Sabit Akım/Sabit Gerilim (CC/CV) prensibiyle çalışan bir şarj devresine dönüştürür. Girişe uygulanan DC gerilim, dahili anahtarlamalı güç kademesiyle istenen seviyeye düşürülür; ayarlanan akım limiti aşıldığında modül çıkış gerilimini otomatik kısarak sabit akımda çalışmaya devam eder, gerilim ise akım limitine takılmadığı sürece sabit kalır. Bu iki modlu davranış, modülü hem genel amaçlı bir voltaj düşürücü hem de Li-ion/LiPo hücrelerin güvenli şarjı için kullanılabilen esnek bir güç kademesine dönüştürür. Kartta hazır bulunan giriş ve çıkış terminalleri sayesinde ek bir devre tasarımı yapmadan, sadece iki potansiyometreyi ayarlayarak farklı gerilim ve akım kombinasyonlarında çalıştırılabilir; bu da hem prototipleme hem de küçük ölçekli üretim uygulamalarında zaman kazandırır.

Teknik Özellikler

Öne Çıkan Özellikler

• Çıkış gerilimi ve çıkış akım limiti, birbirinden bağımsız iki ayrı potansiyometre ile hassas şekilde ayarlanabilir.
• XL4015 entegresinin sağladığı %96'ya varan yüksek dönüştürme verimi sayesinde ısı kaybı düşük kalır ve enerji verimli çalışır.
• 5A'e kadar çıkış akımı verebilir; yeterli hava akımı veya ek soğutucu ile yüksek güçlü yükleri besleyebilir.
• Dahili aşırı akım ve termal kapama koruması, kısa devre veya aşırı ısınma durumunda devreyi ve bağlı yükü korur.
• Sabit Akım/Sabit Gerilim (CC/CV) çalışma prensibi sayesinde Li-ion ve LiPo hücrelerin kontrollü şarjında kullanılabilir.
• 180 kHz sabit anahtarlama frekansı, kararlı ve öngörülebilir bir çıkış davranışı sunar.
• Vidalı terminal bağlantıları sayesinde giriş ve çıkış kabloları lehim gerektirmeden hızlıca takılıp sökülebilir.
• Geniş 8-36V giriş aralığı sayesinde tekli veya çoklu Li-ion/LiPo paketlerden, laboratuvar güç kaynaklarına kadar farklı DC kaynaklarla beslenebilir.
• 1,25V'tan başlayan geniş çıkış gerilimi ayar aralığı, düşük gerilimli mikrodenetleyici beslemesinden yüksek gerilimli LED hattına kadar tek bir modülle çok sayıda uygulamayı karşılar.

Kullanım Alanları

• Güneş panelinden gelen değişken DC gerilimi sabit bir seviyeye düşürüp bir LiPo bataryayı CC/CV yöntemiyle şarj etmek.
• Elektrikli scooter veya drone bataryalarının bakım şarjında akım limitini pilin kabul ettiği şarj akımına göre sınırlamak.
• 12V veya 24V'luk bir güç kaynağından beslenen mikrodenetleyici ve sensör devrelerine kararlı 5V ya da 3,3V üretmek.
• LED aydınlatma projelerinde yüksek gerilimli DC hattı, LED şeridin ihtiyaç duyduğu gerilim seviyesine düşürmek.
• Laboratuvar tipi ayarlanabilir güç kaynağı devrelerinde çıkış gerilimini ve akım limitini bağımsız olarak test etmek.
• Araç içi 12V hattından beslenen taşınabilir bir cihazın bataryasını yolda güvenli akım limitiyle şarj etmek.
• Robotik projelerde farklı gerilim ihtiyacı olan motor sürücü ve kontrol kartlarını tek bir DC kaynaktan beslemek.
• Atölye ortamında birden fazla LiPo/Li-ion hücreyi sırayla bağlayıp her biri için ayrı akım limitiyle kontrollü şarj testi yapmak.
• Elektrikli bisiklet veya e-scooter bakım istasyonunda, farklı paket gerilimlerine sahip bataryaları tek bir ayarlanabilir modülle şarj etmek.

Bağlantı ve Kullanım

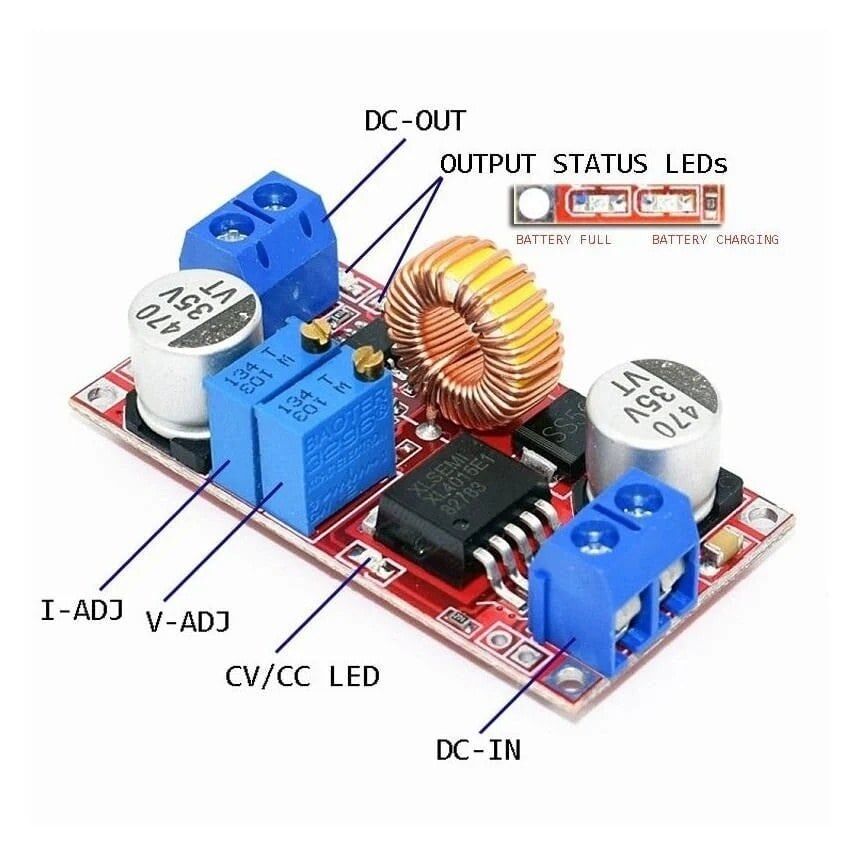

Modülün giriş tarafındaki IN+ ve IN- uçlarına 8-36V aralığında bir DC güç kaynağı bağlanır; çıkış tarafındaki OUT+ ve OUT- uçlarından ise ayarlanmış gerilim ve akım alınır. Çıkış gerilimini belirleyen potansiyometre saat yönünde çevrildikçe OUT+ ucundaki gerilim yükselir; kullanmadan önce bir multimetre ile OUT+ ile OUT- arası yüksüz olarak ölçülüp istenen değere getirilmesi gerekir. Akım limiti potansiyometresi ise çıkışa bilinen dirençli bir yük bağlanıp akım bir ampermetre ile izlenerek, istenen sınır değere ulaşana kadar ayarlanır; bu değer beslenecek LiPo hücrenin kabul ettiği maksimum şarj akımını aşmamalıdır. Şarj uygulamalarında OUT+ ucu bataryanın (+) kutbuna, OUT- ucu ise (-) kutbuna, mümkünse aradan seri bir ampermetre geçirilerek bağlanmalı ve şarj akımı zaman zaman kontrol edilmelidir. Modül çalışırken önce boşta veya düşük yükte gerilim ayarı yapılması, ardından gerçek yük ya da hücre bağlanıp akım limitinin son kez doğrulanması, hem modülü hem de beslenen devreyi olası ayar hatalarından korur. Uzun süreli veya yüksek akımlı kullanımda gövde sıcaklığı elle kontrol edilmeli, aşırı ısınma hissedilirse yük azaltılmalı ya da soğutma iyileştirilmelidir.

Paket İçeriği

• 1 adet XL4015 5A DC-DC Akım/Gerilim Ayarlı Voltaj Düşürücü LiPo Şarj Modülü (potansiyometreler kurulu ve fabrika ayarıyla gelir)
• Bağlantı kablosu, ek soğutucu veya fan pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Çıkış akımı 3A'in üzerine çıkacaksa modül üzerine ek bir soğutucu takılması veya fanla hava akımı sağlanması önerilir; aksi halde termal koruma devreye girip çıkışı keser.
• Giriş gerilimi, ayarlanacak çıkış geriliminden en az birkaç volt yüksek olmalıdır; aradaki fark (dropout payı) yetersizse modül hedeflenen gerilimi üretemez.
• Modül LiPo şarjında kullanılmadan önce hem gerilim hem akım limiti bir yük direnci veya elektronik yük üzerinde test edilmeli, doğrudan dolu ve sağlıklı bir hücreye bağlanmamalıdır.
• Potansiyometreler fabrikadan rastgele bir değerde ayarlı gelebilir; kullanmadan önce OUT+ / OUT- uçları mutlaka multimetre ile ölçülüp doğrulanmalıdır.
• Giriş ve çıkış uçlarının polaritesinin (+/-) ters bağlanması modülde ve beslenen devrede kalıcı hasara yol açabilir.
• Bu modül izole değildir; giriş ve çıkış toprağı ortaktır, bu nedenle galvanik izolasyon gereken uygulamalarda ek bir izolasyon devresi kullanılmalıdır.
• Akım limiti potansiyometresi çok düşük bir değere ayarlıysa çıkış gerilimi, yük altında beklenenden daha düşük ölçülebilir; bu durum arıza değil, CC moduna geçişin normal bir sonucudur.
• LiPo/Li-ion hücre şarjında hücreye özel gerilim ve akım sınırlarına (örneğin tek hücre için yaklaşık 4,2V dolu gerilim sınırı) uyulmalı, bu sınırların üzerinde bir ayar hücrede şişme veya kalıcı hasara yol açabilir.
