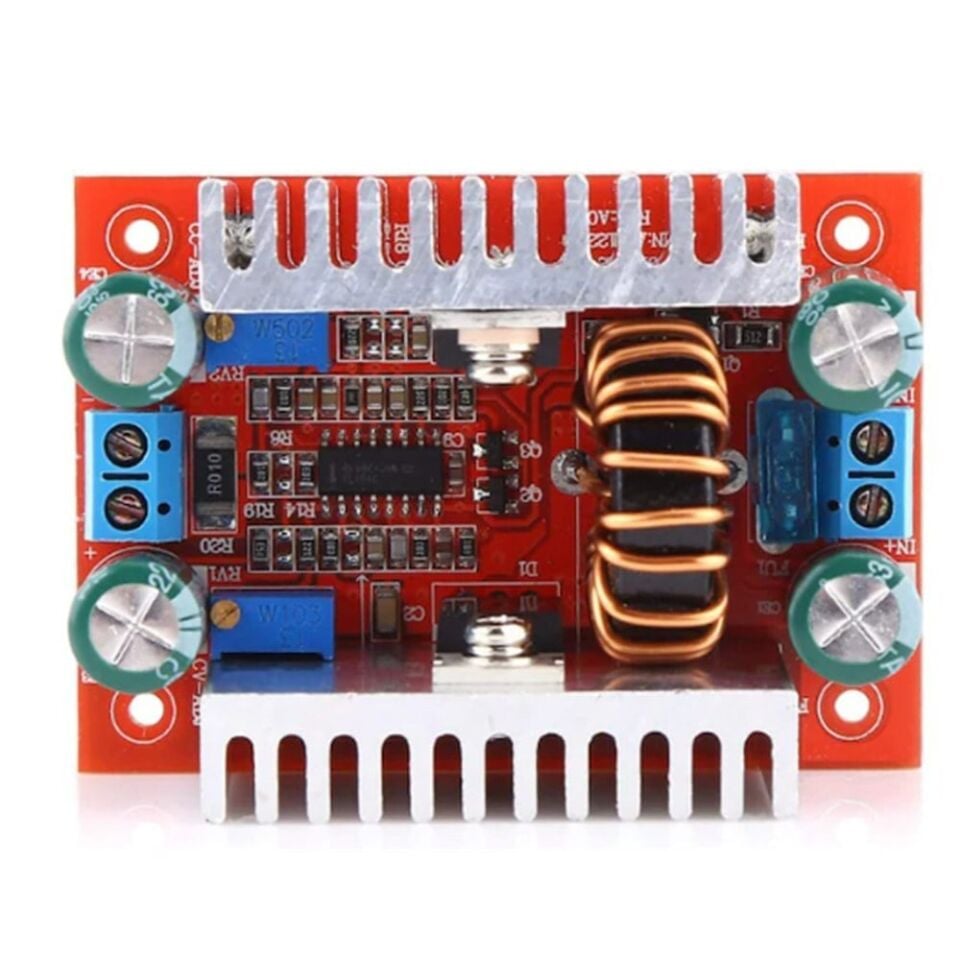

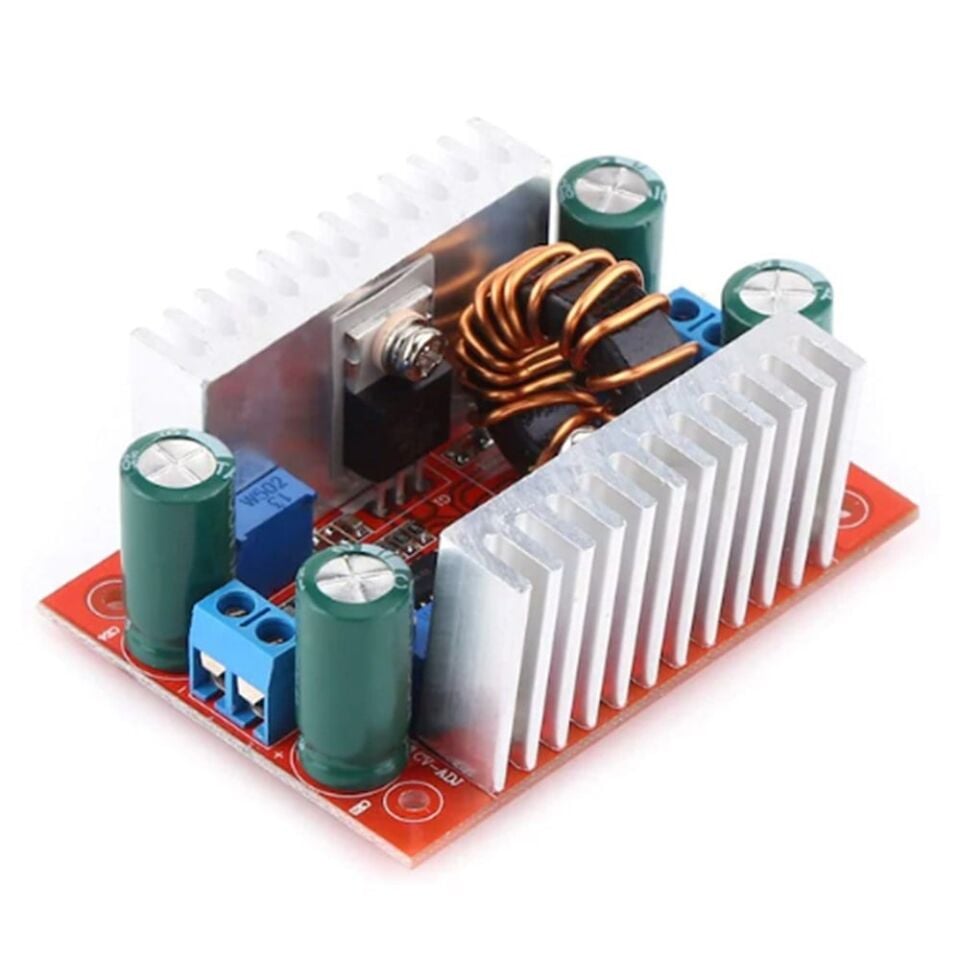

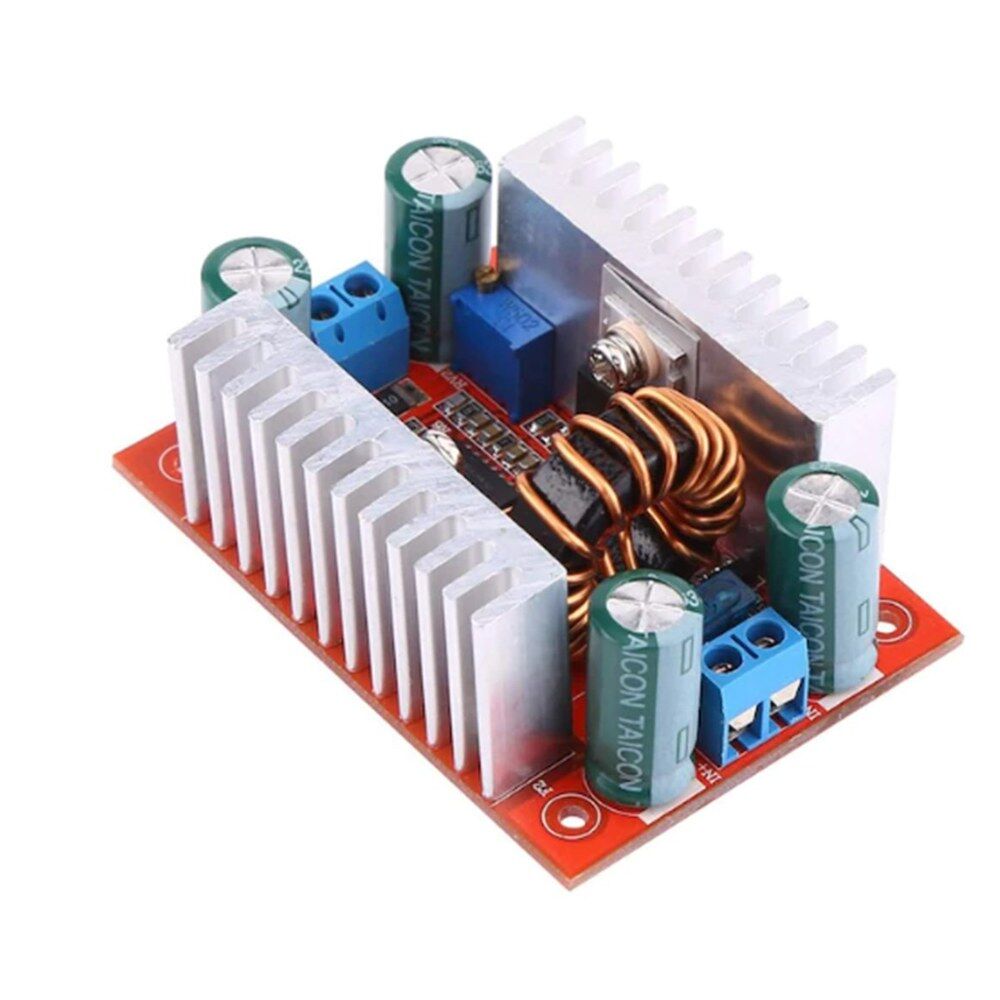

DC-DC Voltaj Yükseltici Modül 400W 15A - Sabit Akım Ayarlı
DC-DC voltaj yükseltici (boost) modül, düşük bir DC giriş gerilimini daha yüksek bir DC çıkış gerilimine çeviren anahtarlamalı bir güç dönüştürücü kartıdır. Çalışma prensibi, giriş enerjisini bir endüktör üzerinde yüksek frekansta depolayıp anahtarlama elemanı ile çıkışa aktarmaya dayanır; bu sayede lineer regülatörlere kıyasla çok daha az ısı kaybıyla ve daha yüksek verimle çalışır. Bu model 400W'a kadar çıkış gücü taşıyabilecek şekilde boyutlandırılmış olup 15A'lik akım kapasitesi giriş tarafının üst sınırıdır; çıkış akımı 400W güç sınırına göre değişir (örn. ~24V çıkışta ~15A, ~48V çıkışta ~8A) ve üzerindeki ayar elemanıyla sabit akım (CC) limiti bu sınırların altında kullanıcı tarafından belirlenebilir. Akü şarj hatları, LED sürücü devreleri, motor besleme hatları ve ayarlanabilir laboratuvar güç kaynağı düzeneklerinde giriş gerilimini güvenli ve kontrollü biçimde yükseltmek amacıyla tercih edilir. Sabit akım moduna sahip olması, özellikle yük direncinin zamanla değiştiği (örneğin ısındıkça direnci değişen LED dizileri veya şarj sürecinde iç direnci değişen aküler gibi) uygulamalarda çıkışın güvenli sınırlar içinde kalmasını sağlar.
Teknik Özellikler
| Modül Tipi | DC-DC Step-Up (Boost) Dönüştürücü, Sabit Akım Ayarlı |
| Maksimum Çıkış Gücü | 400 W |
| Akım Kapasitesi | 15 A giriş akımı üst sınırıdır; çıkış akımı 400 W güç sınırına tabidir (örn. ~24 V çıkışta ~15 A, ~48 V çıkışta ~8 A). Potansiyometre ile ayarlanan sabit akım (CC) limiti bu sınırların altında seçilmelidir |
| Dönüştürme Yönü | Yalnızca yükseltici (boost); çıkış gerilimi giriş geriliminden büyük olmalıdır |
| Çalışma Topolojisi | Endüktörlü, yüksek frekanslı PWM anahtarlamalı boost devresi |
| Akım Sınırlama Ayarı | Üzerindeki trimmer potansiyometre ile sabit akım (CC) limiti manuel olarak ayarlanır |
| Galvanik İzolasyon | Yok (giriş-çıkış arasında yalıtımsız, non-izole tip dönüştürücü) |
| Giriş/Çıkış Bağlantısı | Vidalı terminal blok (IN+/IN-, OUT+/OUT-) |
| Soğutma | Anahtarlama elemanı üzerinde takılı alüminyum soğutucu |
| Kısa Devre Davranışı | Ayarlanan CC limiti normal çalışmada çıkış akımını sınırlar; ancak boost topolojisi gereği giriş ile çıkış arasında endüktör/diyot üzerinden doğrudan yol bulunduğundan çıkış kısa devresine karşı koruma sağlamaz, giriş tarafı uygun değerde sigorta ile korunmalıdır |
| Tipik Verim | Anahtarlamalı yükseltici devrelerde bu güç sınıfında yaklaşık %85-95 aralığında |
| Sabit Akım Modunun Etkisi | LED dizisi gibi dirençi değişken yüklerde akımı sabit tutarak parlaklık/ısınma dalgalanmasını azaltır |
| Devre Yapısı | Açık PCB kart üzerinde endüktör, güç MOSFET'i, doğrultucu diyot ve kontrol devresinden oluşur |
| Montaj Şekli | Panel veya kutu içine vida ile sabitlenebilen açık kart (bare board) modül |
| Uyumlu Güç Kaynağı Tipi | DC güç kaynağı, akü/batarya paketi veya güneş paneli gibi doğru akım (DC) kaynaklarıyla kullanılır |
| Akım Ayar Elemanı | Kart üzerinde tornavida ile çevrilen trimmer potansiyometre; hassas ayar için çok turlu tipler tek turluya göre daha kolay kontrol sağlar |
Öne Çıkan Özellikler
- 400W'a kadar çıkış gücü ve 15A'lik giriş akım kapasitesiyle yüksek güç gerektiren gerilim yükseltme uygulamalarında kullanılabilir; çıkış akımı seçilen çıkış gerilimine göre 400W sınırı içinde değişir.
- Sabit akım (CC) ayarı sayesinde bağlanan yükün direncinden bağımsız olarak belirlenen akım limiti korunur.
- Endüktörlü boost topolojisi, lineer regülatörlere göre daha az ısı kaybıyla ve daha yüksek verimle çalışır.
- Üzerindeki potansiyometre ile akım limiti tornavida yardımıyla kademeli olarak ayarlanabilir.
- Vidalı giriş/çıkış terminalleri sayesinde kalıcı kablolama, pano içi ve proje kutusu montajı için uygundur.
- Anahtarlama elemanı üzerindeki alüminyum soğutucu, yüksek akım çekişlerinde sıcaklığın sınırlanmasına yardımcı olur.
- Galvanik izolasyon içermeyen basit yapısı, izoleli dönüştürücülere göre daha az bileşenle ve daha kompakt bir kart üzerinde çalışmasını sağlar.
Kullanım Alanları
- 12V bir akünün gerilimini yükselterek 24V veya 36V ile çalışan bir motor sürücü kartına besleme sağlamak.
- Güneş panelinden gelen düşük ve gün içinde dalgalanan gerilimi, akü şarj devresinin ihtiyaç duyduğu seviyeye yükseltmek.
- Yüksek güçlü LED aydınlatma dizilerini sabit akım modunda sürerek parlaklığı ve ısınmayı stabil tutmak.
- Robot veya elektrikli araç projelerinde düşük gerilimli bir batarya paketinden yüksek güç çeken bir sürücü kartına besleme vermek.
- Ayarlanabilir laboratuvar tipi güç kaynağı düzeneklerinde çıkış gerilimini ve akımını kontrollü biçimde yükseltmek.
- Endüstriyel test düzeneklerinde farklı gerilim seviyelerinde yük testi yapmak için ayarlanabilir bir besleme kaynağı oluşturmak.
- Kamp, karavan veya tekne gibi 12V/24V akü sistemlerinde, daha yüksek gerilim isteyen bir yük veya ara kademe devresi için gerilimi yükseltmek.
Bağlantı ve Kullanım
Modülün giriş tarafındaki IN+ ve IN- vidalı terminallerine DC güç kaynağı veya akü bağlanır, çıkış tarafındaki OUT+ ve OUT- terminallerine ise beslenecek yük kablolanır. Kartı devreye almadan önce üzerindeki potansiyometre yardımıyla istenen sabit akım limiti düşük bir değerden başlanarak kademeli şekilde ayarlanmalı, mümkünse bir multimetre veya ampermetre ile ölçülerek doğrulanmalıdır. 10A üzerindeki çekişlerde giriş ve çıkış kabloları için akıma uygun yeterli kesitte kablo kullanılmalı, terminal vidaları gevşek bırakılmamalıdır. Modül çalışırken üzerindeki soğutucunun hava akımını engelleyecek şekilde kapalı ve havasız bir bölmeye sıkışık monte edilmemesine dikkat edilmelidir.
Paket İçeriği
- 1 x DC-DC Voltaj Yükseltici Modül (400W / 15A, RN-0085)
- Modül üzerine fabrika çıkışında monte edilmiş giriş ve çıkış vidalı terminal blokları
- Modül üzerine monte edilmiş alüminyum soğutucu
- Ayrı bir güç adaptörü, bağlantı kablosu veya kullanım kılavuzu pakete dahil değildir
Dikkat Edilmesi Gerekenler
- Giriş gerilimi her zaman hedeflenen çıkış geriliminden düşük olmalıdır; boost modüller gerilimi düşürme yönünde çalışmaz.
- Akım limiti potansiyometresi gereğinden yüksek bırakılırsa hem modül hem de bağlı yük zarar görebilir; ilk çalıştırmada düşük bir akım değerinden başlanmalıdır.
- 400W ve 15A gibi yüksek güç değerlerinde modülün yeterli hava akımı alacağı bir yere monte edilmesi, kapalı ve havasız bölmelerden kaçınılması gerekir.
- Giriş ve çıkış kabloları çekilecek akıma uygun kesitte seçilmezse kablo ısınması ve gerilim düşümü yaşanabilir.
- Terminal vidaları gevşek bırakılırsa temas direnci artar, bu da bağlantı noktalarında ısınmaya ve verim kaybına yol açabilir.
- Yüksek akımlı DC devrelerde bağlantı değişikliği yapmadan önce giriş gerilimi kesilmeli, çalışır durumdayken kısa devre riskine karşı dikkatli olunmalıdır.
- Modül galvanik izolasyon içermediğinden, giriş ve çıkış devrelerinin elektriksel olarak birbirinden ayrıştırılması gereken uygulamalarda ek bir izolasyon önlemi düşünülmelidir.
