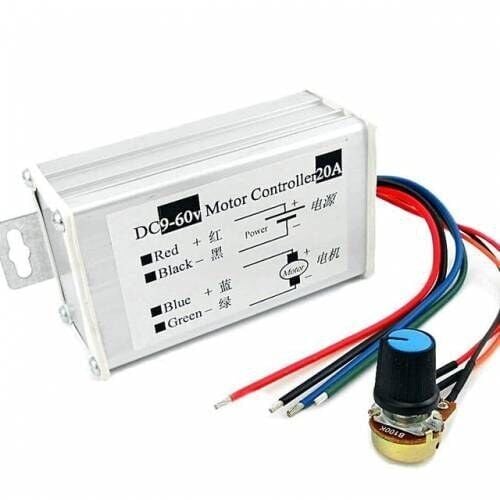

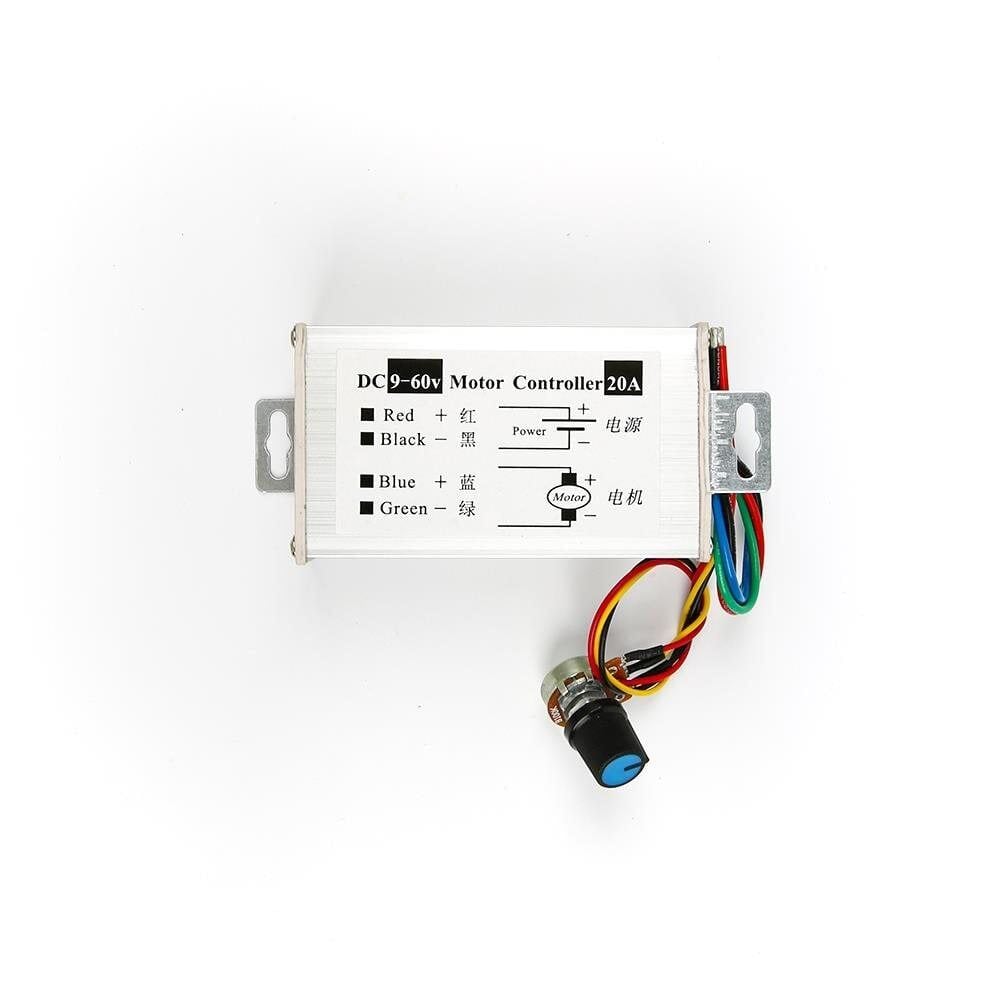

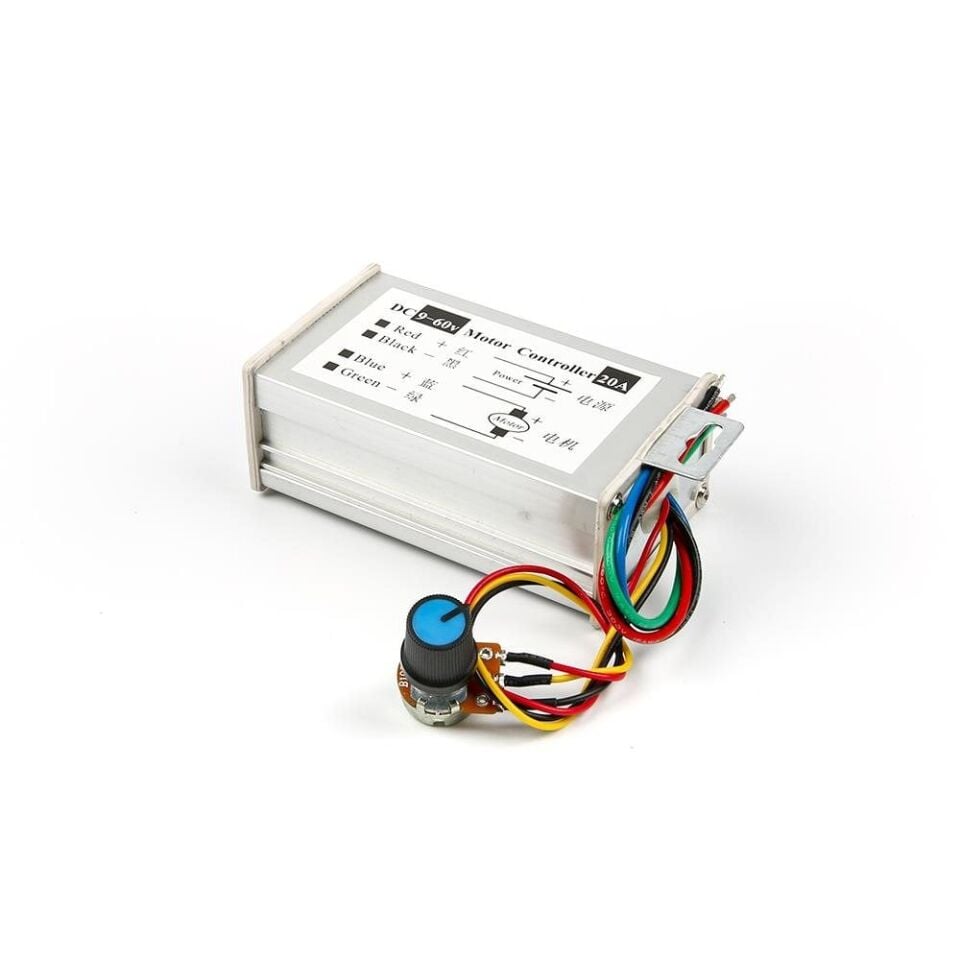

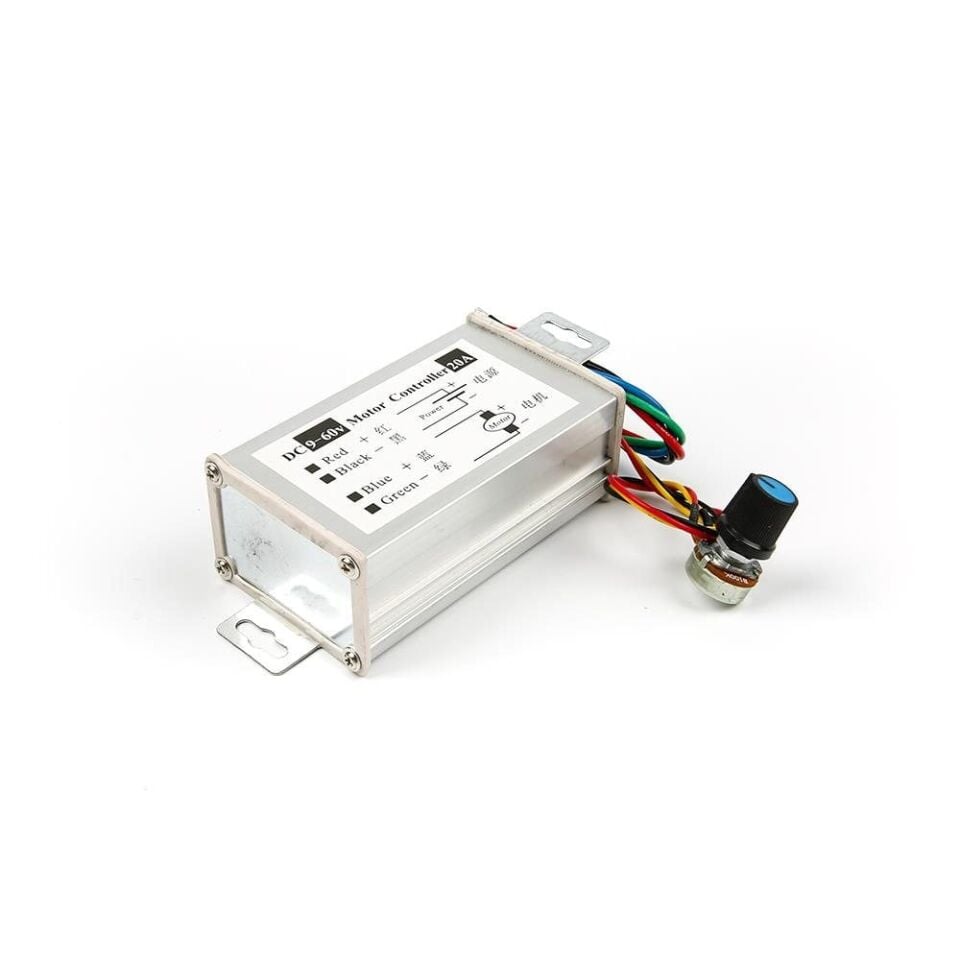

DC Motor Hız Kontrol Devresi Motor Sürücü 20A 9-60V

DC Motor Hız Kontrol Devresi, 9-60V DC gerilim aralığındaki fırçalı doğru akım (DC) motorlarının devir hızını darbe genişlik modülasyonu (PWM) yöntemiyle ayarlamak için tasarlanmış bir sürücü kartıdır. Klasik direnç tabanlı (rheostat) hız kontrolünden farklı olarak motoru saniyede binlerce kez sürekli açıp kapatarak (anahtarlama) çalışır; bu sayede enerjinin büyük kısmı ısı olarak harcanmaz, motor düşük hızlarda bile torkunu büyük ölçüde korur ve dirençli kontrole göre çok daha az ısınır. Kart üzerindeki ayar elemanı ile motorun devri sıfıra yakın değerden tam hıza kadar kademesiz şekilde değiştirilebilir. 20A akım kapasitesi ve 9-60V geniş gerilim aralığı sayesinde küçük hobi motorlarından orta güçlü DC motorlara kadar geniş bir yelpazede, tek bir sürücü kartıyla kullanılabilir. Yön değiştirme özelliği taşımayan bu tür basit PWM sürücüler, sabit yönde çalışan ve sadece hızının kısılıp yükseltilmesi istenen fan, pompa, bant veya küçük tahrik motorlarında tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• PWM anahtarlama sayesinde motora giden gücün büyük bölümü ısıya değil işe dönüşür; bu da lineer dirençli hız kontrolüne göre çok daha az ısınma, daha az enerji kaybı ve daha uzun sürücü ömrü sağlar.
• Anahtarlamalı kontrol motorun düşük hızlarda bile torkunu büyük ölçüde korumasını sağlar; bu, motoru sadece gerilimini düşürerek yavaşlatan basit yöntemlere göre önemli bir avantajdır.
• 9-60V gibi geniş bir gerilim aralığını desteklediği için 12V, 24V, 36V ve 48V gibi farklı nominal gerilimlerdeki DC motorlarla aynı kart kullanılarak çalışılabilir.
• 20A akım kapasitesi, küçük hobi motorlarının yanı sıra orta güçlü DC motorların da beslenmesine yetecek güçtedir.
• Tek bir döner ayar elemanı ile motor devri sıfıra yakın değerden tam hıza kadar kademesiz olarak ayarlanabilir, ayrı bir yazılım veya programlama adımı gerekmez.
• Kompakt kart yapısı sayesinde mevcut bir DC motor sistemine, kontrol panosuna veya kutu içine kolayca entegre edilebilir.
• Basit iki telli motor bağlantısı ve vidalı terminaller sayesinde elektronik deneyimi sınırlı kullanıcılar tarafından da doğrudan devreye alınabilir.
• Ayrı güç girişi ve motor çıkışı terminallerine sahip olması, mevcut kablolamanın sökülüp takılmadan kolayca karta bağlanmasına imkan tanır.

Kullanım Alanları

• Akvaryum veya sera sirkülasyon pompasının debisini, motor devrini kısarak bitkilerin veya balıkların ihtiyacına uygun seviyeye getirmek.
• Küçük bir konveyör bant sisteminde bandın ilerleme hızını, o anki üretim veya paketleme temposuna göre elle ayarlamak.
• Soğutma veya havalandırma fanının hızını ortam sıcaklığına göre kısarak hem yeterli soğutmayı sağlamak hem de gürültü seviyesini düşürmek.
• Robot platformu, model araç veya küçük bir tahrik motorunun hızını potansiyometreyle kademesiz ayarlamak (motorun sürekli akımının 20A'in altında olduğu uygulamalar).
• Atölyede tezgah üstü matkap, zımpara veya karıştırıcı motorunun devrini işlenen malzemenin sertliğine göre ayarlamak.
• Güneş paneliyle beslenen bir DC su pompasının akış debisini, mevcut güce göre manuel olarak sınırlı bir seviyede tutmak.
• Bir üretim hattında küçük bir şerit veya bant sürücü motorun hızını sabit bir çalışma noktasında tutarak süreç tekrarlanabilirliğini artırmak.
• Eğitim ve maker projelerinde, farklı gerilim ve akım sınıflarındaki DC motorlarla PWM tabanlı hız kontrolünün nasıl çalıştığını uygulamalı olarak göstermek.

Bağlantı ve Kullanım

Kartın güç giriş terminaline (genellikle + ve - olarak işaretli uçlar) motorun nominal geriliminde ve 9-60V aralığında bir DC güç kaynağı bağlanır; motor ise ayrı çıkış terminaline bağlanır. Devreye enerji verilmeden önce hız ayar potansiyometresinin minimum konumda olmasına dikkat edilmelidir, aksi halde motor ani ve yüksek hızda dönmeye başlayabilir. Potansiyometre çevrildikçe PWM darbe genişliği değişir ve motor devri buna bağlı olarak kademeli şekilde artar veya azalır. Yüksek akım çekildiği için besleme hattında motorun beklenen akımına uygun kesitte kablo kullanılması ve hat üzerine uygun amperajda bir sigorta eklenmesi, hem kartı hem de kablolamayı olası kısa devre veya aşırı yük durumlarına karşı korur. Bu kart yalnızca hız ayarı yapar; motorun dönüş yönünü değiştirmek gerekiyorsa devreye ayrıca bir yön değiştirme (H-köprü) modülü veya çift kutuplu bir anahtar eklenmelidir. İlk kurulumda motoru yüksüz (mekanik yüke bağlamadan) çalıştırıp hız ayarının uçtan uca düzgün tepki verdiğini doğrulamak, sisteme bağlamadan önce olası bir bağlantı hatasını erken fark etmenizi sağlar.

Paket İçeriği

• 1 x DC Motor Hız Kontrol Devresi (RN-0370)
• Sürülecek motor, güç kaynağı ve bağlantı kabloları pakete dahil değildir; bunların ayrıca temin edilmesi gerekir.

Dikkat Edilmesi Gerekenler

• Kart üzerinde genellikle ters gerilim/kutup koruması bulunmaz; besleme ve motor bağlantılarında + ve - uçların doğru yapıldığından emin olun.
• 20A'e yakın sürekli akımlarda devre üzerindeki MOSFET ısınabilir; yüksek yükte kullanırken kartın havalanmasını sağlayın veya gerekirse ek soğutucu/fan kullanın.
• Devre yalnızca fırçalı DC motorları sürmek için tasarlanmıştır; fırçasız (BLDC) motorlarla veya AC motorlarla kullanılamaz.
• Besleme gerilimi, bağlanacak motorun dayanabileceği gerilim aralığını aşmamalıdır; 60V üst sınırına yaklaşırken motorun anma değerlerini mutlaka kontrol edin.
• Enerji vermeden önce hız ayarını minimuma almak, motorun beklenmedik şekilde ani yüksek hızda çalışmasını önler.
• Özellikle yüklü motorlarda kalkış anında çekilen akım anma akımından yüksek olabilir; motor, kablo ve varsa sigorta seçimini bu duruma göre yapın.
