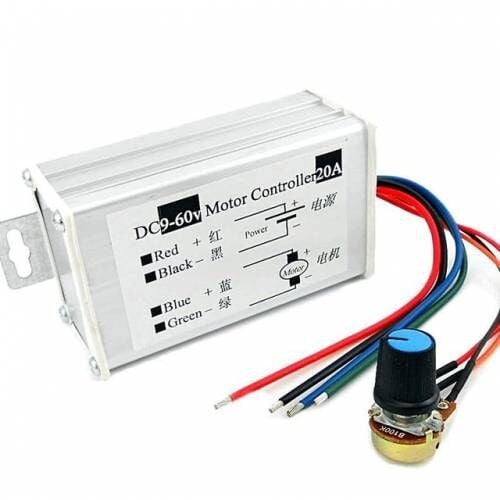

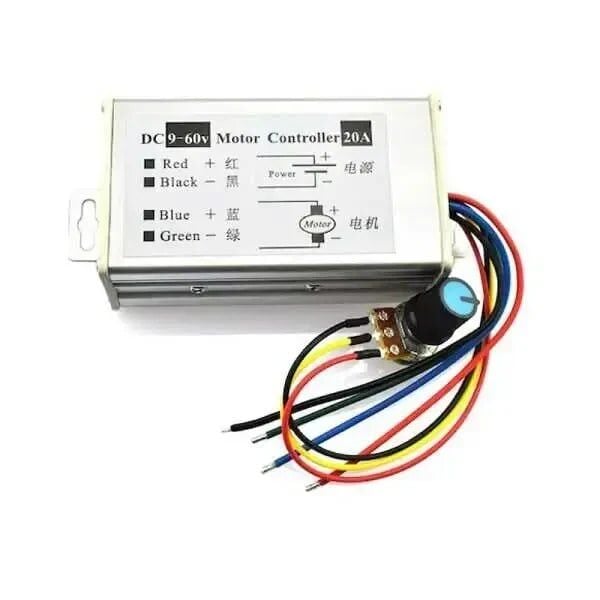

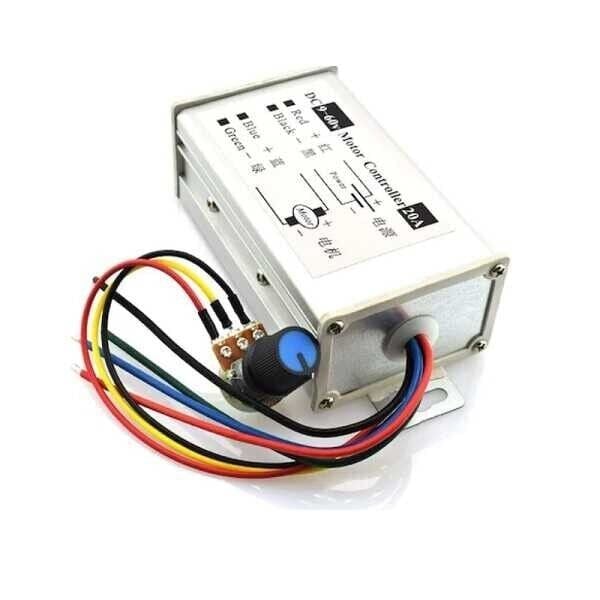

DC Motor Hız Kontrol Devre Motor Sürücü 20Ampere 9-60V

DC Motor Hız Kontrol Devresi, fırçalı DC motorların dönüş hızını PWM (Darbe Genişlik Modülasyonu) yöntemiyle kademesiz biçimde ayarlamak için tasarlanmış bir sürücü kartıdır. 9-60V DC gerilim aralığında çalışan devre, üzerindeki potansiyometre yardımıyla motora uygulanan gerilimin ortalama değerini değiştirerek hızı sıfırdan maksimuma kadar kontrol eder. Enerjiyi çok hızlı açıp kapatan bu PWM yöntemi, dirençle yavaşlatmaya kıyasla çok daha az ısı kaybı üretir ve 20 Ampere'e kadar akım çeken orta-yüksek güçlü motorlarda güvenle kullanılabilir. Elektrikli tahrik sistemlerinden atölye içi bant ve pompa uygulamalarına kadar geniş bir DC motor kontrol yelpazesinde tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş 9-60V DC giriş gerilimi aralığı sayesinde 12V, 24V, 36V ve 48V gibi farklı nominal gerilimdeki sistemlerde kullanılabilir.
• 20 Ampere'e kadar akım çeken motorları besleyebilecek güçte tasarlanmıştır.
• PWM kontrol prensibi sayesinde motor hızını kademesiz ve hassas şekilde ayarlamaya olanak tanır.
• Üzerindeki potansiyometre ile ek bir kontrol ünitesi veya yazılım gerektirmeden anlık hız ayarı yapılabilir.
• Direnç tabanlı hız kontrol yöntemlerine kıyasla daha düşük güç kaybı ile çalışarak enerji verimliliği sağlar ve gereksiz ısınmayı azaltır.
• Basit ve az bileşenli yapısı sayesinde arıza durumunda tespit ve müdahale, karmaşık sürücü kartlarına göre daha kolaydır.
• Harici bir mikrodenetleyiciye veya yazılıma ihtiyaç duymadan bağımsız (standalone) çalışabildiğinden, hızlı prototipleme ve tek seferlik projelerde zaman kazandırır.

Kullanım Alanları

• Akülü bahçe veya temizlik araçlarında fırçalı DC tahrik motorunun hızını ayarlamak.
• Akü ile çalışan mobil robot platformlarında tahrik motorlarının hızını yazılım yerine donanımsal olarak kontrol etmek.
• Atölye ortamında kullanılan konveyör bantlarının hızını, bant üzerindeki malzeme akışına göre ayarlamak.
• Güneş paneli takip sistemlerinde panelleri hareket ettiren DC motorun dönüş hızını sınırlamak.
• Endüstriyel fan veya pompa uygulamalarında DC motorun devrini ihtiyaca göre kademesiz ayarlamak.
• Küçük atölye tezgahlarında (örneğin matkap veya taşlama standı) DC motorlu tahrik ünitesinin devrini işlenen malzemeye göre düşürüp yükseltmek.
• Otonom araç ve mobil şasi prototiplerinde, mikrodenetleyicinin ürettiği kontrol sinyaline gerek duymadan tahrik motorunun hızını manuel olarak sınırlamak.

Bağlantı ve Kullanım

Devre üzerinde bulunan vidalı klemens bloklarından biri DC güç kaynağı girişine (9-60V), diğeri ise sürülecek motorun uçlarına bağlanır. Güç girişine bağlantı yapılırken polarite (+ ve -) işaretlerine mutlaka dikkat edilmelidir; ters bağlantı devrenin zarar görmesine yol açabilir. Kart üzerindeki potansiyometre saat yönünde çevrildikçe motora uygulanan ortalama gerilim artar ve motor hızlanır, saatin tersi yönde çevrildikçe hız azalır. İlk bağlantıda potansiyometrenin en düşük hız konumunda olduğundan emin olunması, güç verildiği anda motorun ani ve beklenmedik şekilde tam hızla dönmesini engeller. Motor ve güç kaynağı bağlantıları yapılırken kaynağın kapalı olması, kısa devre ve ani akım sıçramalarını önlemek açısından önerilir. Kalıcı bir kuruluma geçmeden önce devrenin düşük akım ve düşük hızda kısa bir süre test edilmesi, kablolamada olabilecek hataların erken fark edilmesini sağlar. Yüksek akımlı ve sürekli çalışan uygulamalarda güç hattına, motorun anma akımına uygun değerde bir sigorta eklemek, olası bir kısa devre veya aşırı yük durumunda hem devreyi hem de kabloları ek bir hasardan korur. Motor mekanik olarak sıkışmış veya kilitlenmiş durumdayken potansiyometreyi yükseğe almaktan kaçınılmalıdır; kilitli bir motorun çektiği akım normal çalışma akımının çok üzerine çıkabilir ve hem devreye hem motora zarar verebilir. Özellikle yüksek akım çekilen kurulumlarda, uzun kablo hatlarında oluşabilecek gerilim düşümünü azaltmak için mümkün olduğunca kısa ve kalın kesitli kablo kullanılması önerilir. İlk enerji verme öncesinde tüm klemens bağlantılarının sıkıca yapıldığından ve komşu terminaller arasında kısa devreye yol açacak bir temas bulunmadığından görsel olarak emin olunması, hem devrenin hem de bağlı motorun güvenliği açısından faydalıdır.

Paket İçeriği

• 1 adet DC Motor Hız Kontrol Devresi (RN-0094)
• Kart üzerinde monte edilmiş vidalı klemens bağlantı girişleri
• Kart üzerinde hazır monte edilmiş hız ayar potansiyometresi
• Harici güç kaynağı, akü, motor ve bağlantı kabloları pakete dahil değildir; bu bileşenlerin projeye göre ayrıca temin edilmesi gerekir
• Ürünle birlikte ayrı bir basılı kullanım kılavuzu veya karton kutu gelmez; bağlantı ve kullanım bilgileri bu ürün açıklamasında yer almaktadır

Dikkat Edilmesi Gerekenler

• Girişteki gerilim polaritesini (+/-) ters bağlamayın; ters bağlantı devreye ve/veya güç kaynağına zarar verebilir.
• Devreden çekilen akımın sürekli olarak 20 Ampere sınırını aşmadığından emin olun, aşırı akım anahtarlama elemanının ısınıp arızalanmasına neden olabilir.
• Yüksek akımlarda çalışırken devre üzerinde ısınma olabileceğinden kartı iyi havalandırılan bir yere monte edin, gerekirse ek soğutma önlemi alın.
• Bu devre sadece fırçalı DC motorlar için uygundur; fırçasız (BLDC) motorlarla veya AC motorlarla kullanılamaz.
• Motor ve güç kaynağı kablolarını bağlarken veya sökerken kartın enerjisiz (kapalı) olduğundan emin olun.
• Potansiyometreyi ayarlarken ani ve sert hareketlerden kaçının; ani hız değişimleri bağlı motora ve mekanik sisteme zarar verebilir.
