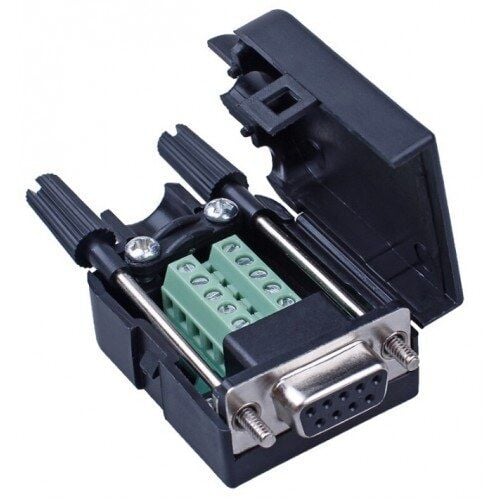

DE-9 DB9 RS232/485 9 Pin Dişi Vida Konnektör Dönüştürücü Kartı
DE-9 (halk arasında DB9 olarak bilinir) 9 pin dişi vida konnektör dönüştürücü kartı, standart bir DB9 dişi konnektörün üzerindeki 9 pinin her birini ayrı ayrı vidalı klemense çıkaran pasif bir bağlantı/dönüştürme kartıdır. Lehim yapmaya gerek kalmadan, sadece küçük bir tornavida ile kablo ucunu klemense sıkıştırarak RS232 seri port, RS485 hattı veya CAN bus taşıyan bir DB9 bağlantısını panoya, terminal bloğuna ya da başka bir devreye aktarmak için kullanılır. Kart, standart erkek DB9 fişli seri kablolarla doğrudan eşleşecek şekilde dişi (yuva) yapıdadır; konnektöre gelen 9 sinyal hattının her biri kendi vida ucundan bağımsız olarak kablolanabilir. Endüstriyel otomasyon panoları, seri haberleşme test düzenekleri, PLC ve CNC kontrol kartı bağlantıları ile eski cihazların yeniden kablolanması gibi uygulamalarda tercih edilen pratik bir ara bağlantı çözümüdür.
Teknik Özellikler
| Konnektör Tipi | DE-9 (yaygın adıyla DB9), 9 pinli dişi (yuva) konnektör |
| Bağlantı Ucu | Vidalı klemens (screw terminal) - lehim gerektirmeden kablo bağlama |
| Pin Sayısı | 9 pin, konnektörün tüm pinleri ayrı ayrı klemense çıkarılmıştır |
| Konnektör Ailesi / Standart | D-Sub (D-alt) seri konnektör ailesi; RS232 için EIA/TIA-574 pin dizilimi ile uyumlu |
| Kilitleme Vidası | D-Sub 9 konnektörlerde standart olan 4-40 UNC kilitleme/sabitleme vidası ile uyumlu gövde |
| Pin Aralığı | D-Sub 9 konnektör standardına göre satır içi yaklaşık 2,77 mm, satırlar arası yaklaşık 2,84 mm pin aralığı |
| Standart RS232 Pin Dizilimi (DTE) | 1-DCD, 2-RXD, 3-TXD, 4-DTR, 5-GND, 6-DSR, 7-RTS, 8-CTS, 9-RI |
| RS232 Sinyal Seviyesi | Standart RS232 hatlarında tipik olarak ±5V ile ±15V arası gerilim seviyeleri kullanılır |
| RS485 Sinyal Yapısı | İki telli diferansiyel A/B (D+/D-) hattı ve ortak toprak ile çalışır; DB9 üzerindeki pin ataması cihazdan cihaza değişebilir |
| CAN Bus Sinyal Yapısı | CAN_H ve CAN_L diferansiyel çift hat ile çalışır |
| Sinyal Dönüşümü | Kart aktif bir sinyal seviye çevirici değildir; yalnızca konnektör pinlerini klemense aktarır, protokol veya voltaj dönüşümü yapmaz |
| Montaj Yönü | Standart erkek DB9 fişli kablonun karşılıklı takılabileceği dişi (yuva) yapı |
| Kullanım Alanı | DB9 konnektör kullanan RS232 seri port, RS485 ve CAN bus hatlarının klemens ile kablolanması |
| İsimlendirme Notu | "DB9" ismi sektörde yaygınlaşmış bir kullanımdır; 9 pinli D-Sub konnektör için teknik olarak doğru kısaltma DE-9'dur ("B" harfi aslında 25 pinli D-Sub kabuk boyutunu ifade eder) |
| Basit RS232 Bağlantısı | Çoğu uygulamada sadece 3 hat (RXD, TXD, GND) yeterli olup RTS/CTS/DTR/DSR/DCD/RI hatları donanımsal akış kontrolü gerektiğinde kullanılır |
Öne Çıkan Özellikler
- Lehim gerektirmeden, sadece vida sıkarak kablo bağlama imkanı sunar; bu sayede kablolama hem hızlı yapılır hem de gerektiğinde tekrar sökülüp takılabilir.
- Konnektörün 9 pininin tamamı ayrı ayrı erişilebilir klemens uçlarına çıkarılmıştır, hiçbir pin gözden kaçmaz ve karışık kablo demetlerine gerek kalmaz.
- Dişi (yuva) yapısı sayesinde piyasada yaygın olan standart erkek DB9 fişli seri kablolarla doğrudan eşleşir, ek adaptöre veya özel kablo hazırlamaya gerek kalmaz.
- RS232 seri port, RS485 ve CAN bus gibi DB9 konnektörü kullanan farklı haberleşme uygulamalarında ortak bir ara bağlantı elemanı olarak kullanılabilir, uygulamaya göre ayrı kart almaya gerek bırakmaz.
- Kompakt yapısı sayesinde pano içi, masaüstü test düzeneği veya cihaz üstü montajda az yer kaplar ve kablo dolabı içinde kolayca sabitlenebilir.
- Sökülüp takılabilir vida bağlantıları, arıza tespiti veya farklı cihazları sırayla test etme sırasında kablo değişimini hızlandırır ve tekrar lehimleme ihtiyacını ortadan kaldırır.
- Pasif yapısı sayesinde ek besleme gerilimi veya sürücü devresi gerektirmeden, doğrudan sinyal hatlarını taşır.
Kullanım Alanları
- Bir PLC'nin RS232 portundan çıkan DB9 hattını panoda ayrı ayrı sinyal uçlarına (RXD, TXD, GND) dağıtarak PLC programlama kablosunu sabit kablolamaya bağlamak.
- Bir CNC kontrol kartındaki RS485 hattını DB9 üzerinden alıp A/B ve GND uçlarını klemens ile step motor sürücüsüne bağlamak.
- Eski bir masaüstü bilgisayarın seri (COM) portundan gelen DB9 kabloyu lehim yapmadan harici bir mikrodenetleyici geliştirme kartına kablolamak.
- Bir CAN bus cihazının DB9 çıkışını klemens üzerinden CAN_H ve CAN_L hatlarına ayırıp bu hatları başka bir CAN düğümüne veya terminasyon direncine yönlendirmek.
- Test masasında farklı seri cihazları sırayla denerken DB9 hattını sökülüp takılabilir vidalı uçlar üzerinden hızlıca değiştirmek.
- Bir barkod okuyucu, terazi veya POS cihazının RS232 kablosunu panel içindeki sabit terminal bloğuna kalıcı olarak entegre etmek.
Bağlantı ve Kullanım
Kartın dişi DB9 konnektörüne, karşı cihazdan veya kablodan gelen standart erkek DB9 fiş takılır; konnektör üzerindeki 9 pinin her biri kartın karşı tarafındaki vidalı klemens uçlarına birebir yansır. RS232 uygulamasında genellikle 2 numaralı pin (RXD), 3 numaralı pin (TXD) ve 5 numaralı pin (GND) kullanılır; bu üç hat çoğu basit seri haberleşme için yeterlidir, RTS/CTS/DTR/DSR gibi hatlar ise donanımsal akış kontrolü gerektiğinde devreye alınır. RS485 veya CAN bus uygulamalarında ise hangi klemens ucunun A/B (D+/D-) veya CAN_H/CAN_L hattına karşılık geldiği karşı cihazın kendi DB9 pin tanımına bağlı olduğundan, kablolama yapılmadan önce ilgili cihazın kılavuzundan pin ataması kontrol edilmelidir. Kablo uçları klemens deliğine sokulduktan sonra üstteki vida küçük bir düz tornavida ile sıkılarak bağlantı sabitlenir; birden fazla damarlı kablo kullanılıyorsa her damarın ucu ayrı bir klemense bağlanmalı, damarların birbirine temas etmemesine dikkat edilmelidir. Konnektörün karşı taraftaki erkek fişe tam oturduğundan ve varsa kilitleme vidalarının sıkıldığından emin olunması, bağlantının titreşim veya kablo çekilmesiyle gevşemesini önler.
Paket İçeriği
- 1 x DE-9 (DB9) dişi RS232/485 vida konnektör dönüştürücü kartı
Dikkat Edilmesi Gerekenler
- Kart aktif bir sinyal seviye dönüştürücü değildir; RS232 ile RS485/CAN sinyallerini birbirine çevirmez, sadece pinleri klemense çıkarır - karşı cihazın sinyal tipine uygun kablolama kullanıcı tarafından yapılmalıdır.
- RS485 veya CAN bus hatlarında hangi pinin hangi sinyale (A/B, CAN_H/CAN_L) karşılık geldiği cihazdan cihaza değişebilir; bağlantı yapmadan önce mutlaka ilgili cihazın kendi kılavuzuna bakılmalıdır.
- Vidalı klemensler sıkılırken aşırı tork uygulanmamalı, aynı şekilde kablo ucu klemensten kolayca çıkacak kadar gevşek de bırakılmamalıdır.
- Kablolama tamamlanmadan cihazlar birbirine bağlanmamalı, mümkünse bağlantılar enerji kesikken yapılmalıdır.
- DE-9 konnektörün pinleri zorlanmadan, doğru hizada takılmalıdır; eğik veya zorlanarak yapılan bağlantılar pinlerde kalıcı hasara yol açabilir.
- Farklı üreticilerin RS232/RS485 çıkışlarında sinyal seviyeleri ve pin dizilimi farklılık gösterebileceğinden, kart pasif bir ara bağlantı elemanı olduğu için karşı cihazla uyumluluk kullanıcı tarafından ayrıca kontrol edilmelidir.
