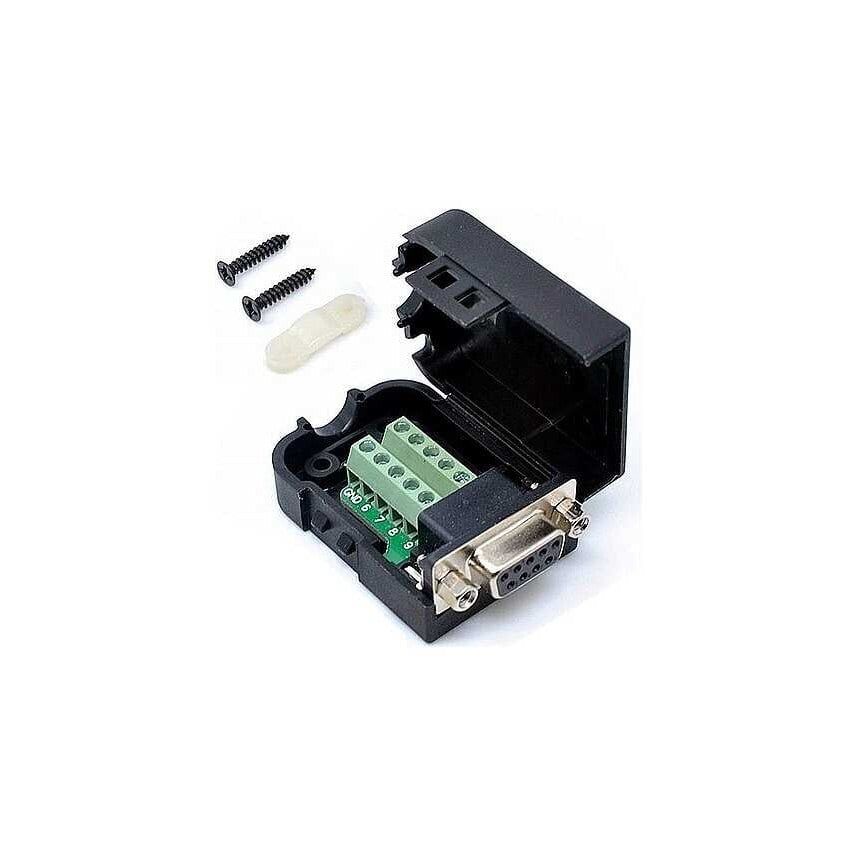

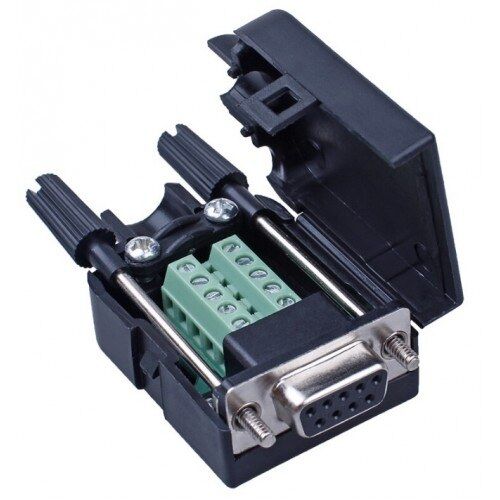

DE-9 DB9 RS232/485 9 Pin Dişi Vida Konnektör Dönüştürücü Kartı

DE-9 DB9 RS232/485 9 Pin Dişi Vida Konnektör Dönüştürücü Kartı, standart bir DE-9 (yaygın adıyla DB9) dişi konnektörün 9 pinini lehim yapmadan vidalı klemenslere çıkaran pasif bir adaptör kartıdır. Seri haberleşme hatlarında (RS232, RS485, CAN) çıplak uçlu veya farklı tipte uçlanmış kabloların, standart bir DE-9 konnektörlü cihaza bağlanması gerektiğinde kullanılır. Kart üzerinde herhangi bir aktif elektronik bileşen bulunmaz; konnektörün her bacağı doğrudan kendi vida terminaline bağlıdır, bu sayede kablo değişimi, arıza tespiti veya hat testi sırasında lehim söküp takmaya gerek kalmadan bağlantı hızlıca yapılıp sökülebilir. Konnektör gövdesi üzerinde pin numaralarının kalıcı olarak basılı olması, kablolamanın doğru pine yapılmasını kolaylaştırır ve saha koşullarında hata payını azaltır. Endüstriyel otomasyon panoları, ölçüm ve test cihazları, eski nesil seri port donanımları ve RS485/CAN tabanlı haberleşme hatlarının sahada hızlı, tekrar açılıp kapanabilir ve düzenli şekilde kablolanmasında tercih edilen pratik bir ara bağlantı çözümüdür.

Teknik Özellikler

Öne Çıkan Özellikler

• Lehim yapmadan, sadece vidalı klemens yardımıyla tek tek kabloları DE-9 hattına bağlamayı sağlar; bu da saha kurulumunu ve sonradan yapılacak değişiklikleri belirgin şekilde hızlandırır.
• Her pime ayrı vida terminali bulunduğu için kablolar tek tek takılıp sökülebilir, bir pindeki değişiklik için tüm hattı yeniden lehimlemeye veya konnektörü sökmeye gerek kalmaz.
• Dişi soket yapısı sayesinde standart erkek DE-9 konnektörlü cihaz, hazır kablo ve diğer dönüştürücülerle doğrudan, ek bir adaptöre gerek kalmadan eşleşir.
• Konnektör gövdesi üzerinde kalıcı olarak basılı 1-9 pin numaraları, kablolama sırasında yanlış pine bağlanma riskini belirgin şekilde azaltır.
• RS232, RS485 ve CAN gibi farklı seri haberleşme protokollerinin fiziksel kablolamasında ortak, tekrar kullanılabilir bir arayüz noktası olarak görev yapar.
• Aktif elektronik içermediği için ek besleme gerektirmez, herhangi bir DE-9 hattının olduğu her yerde kullanılabilir.
• Kompakt yapısı sayesinde pano içi, test masası veya saha uygulamalarında az yer kaplar ve kablo demeti içinde rahatça konumlandırılabilir.

Kullanım Alanları

• Bir PLC'nin RS485 portundan çıkan çıplak A/B kablolarını, ek bir konnektör kalıbı gerektirmeden DE-9 konnektörlü bir HMI panele bağlamak.
• Eski bir CNC tezgahının RS232 portunu, konnektörü sökmeden farklı kesitte veya farklı uçlu bir kabloyla bilgisayara yönlendirmek.
• CAN bus hattındaki CANH/CANL kablolarını, hattı bölmeden DE-9 üzerinden bir test veya teşhis cihazına geçici olarak aktarmak.
• Seri çıkışlı bir GPS alıcısı veya endüstriyel sensörün ham uçlu kablolarını, konnektör kalıbı gerektiren bir cihaza bağlamak için DE-9'a uygun hale getirmek.
• Modbus RTU haberleşmesinde bir hat üzerindeki RS485 A/B uçlarını DE-9 klemensine bağlayıp buradan ilgili cihaza dağıtmak.
• Barkod okuyucu, hassas terazi veya POS cihazı gibi seri port kullanan ekipmanları, mevcut kablo tesisatını değiştirmeden farklı bir uca adapte etmek.
• Laboratuvar veya bakım atölyesinde, farklı DE-9 cihazları aynı test kablosuyla sırayla denemek için hızlı sök-tak bağlantı noktası oluşturmak.

Bağlantı ve Kullanım

Kart üzerindeki her vida terminali, konnektör gövdesinde basılı olan pin numarasıyla birebir eşleşir; kablo ucu soyulup ilgili terminale takıldıktan sonra vidası sıkılarak bağlantı tamamlanır. RS232 üzerinden kullanımda yaygın endüstri kuralına göre 2 numaralı pin alıcı hattı (RxD), 3 numaralı pin gönderici hattı (TxD), 5 numaralı pin ise ortak toprak (GND) olarak görev yapar; ancak bu atamanın karşı cihazın kendi el kitabıyla teyit edilmesi gerekir. RS485 veya CAN hattı için ise A/B ya da CANH/CANL kabloları, bağlanılacak cihazın kendi DE-9 pin tablosunda belirtilen numaralara denk gelen terminallere sıkılır, çünkü bu iki protokolde pin ataması standart değildir ve üreticiden üreticiye değişebilir. Vidalar sıkılırken kablo ucundaki telin tamamının terminal yuvasına girdiğinden ve komşu terminale taşmadığından emin olunmalıdır, aksi halde gevşek temas veya kısa devre oluşabilir. Bağlantı tamamlandıktan sonra konnektörün karşı taraftaki erkek fişe geçirilip yan sabitleme vidalarının elle sıkılması, hattın titreşim veya çekilme sonucu yerinden çıkmasını önler.

Paket İçeriği

• 1 adet DE-9 (DB9) dişi, vidalı klemensli dönüştürücü kart
• Konnektör gövdesine monte edilmiş sabitleme somunları/vidaları

Dikkat Edilmesi Gerekenler

• RS485/CAN pin ataması cihazdan cihaza değişir; mutlaka bağlanacak cihazın kendi DE-9 pin tablosuna bakılarak kablolama yapılmalı, aksi halde hatlar yanlış eşleşebilir ve haberleşme kurulmayabilir.
• Vida terminallerini sıkarken kablo ucundaki ince tellerin dışarıda kalıp komşu terminale değmemesine dikkat edilmelidir; dağınık teller kısa devreye yol açabilir.
• Kart üzerinde aktif koruma veya izolasyon devresi bulunmadığından, hat üzerindeki yanlış kablolama, ters polarite veya gerilim dalgalanmaları bağlı cihaza zarar verebilir.
• Konnektörün yan sabitleme vidaları elle sıkılmalıdır; tornavida ile aşırı tork uygulamak konnektör gövdesine veya karşı taraftaki fişe zarar verebilir.
• RS485 hattında A/B (D+/D-) uçlarının ters bağlanması haberleşmenin hiç kurulamamasına veya kararsız veri akışına yol açabilir; sorun yaşanırsa önce bu iki hattın yer değiştirmesi denenmelidir.
• Uzun RS485/CAN hatlarında hat sonu (termination) direnci gerekebilir; bu kart kendi içinde termination direnci sağlamaz, ihtiyaç varsa dış devreye ayrıca eklenmelidir.
• Kart nemli veya tozlu ortamlarda açıkta kullanılacaksa, vida terminallerinin ve konnektör temas noktalarının korozyona karşı uygun bir kutu içine alınması önerilir.
