DE-9 DB9 RS232/485 9 Pin Erkek Vida Konnektör Dönüştürücü Kartı

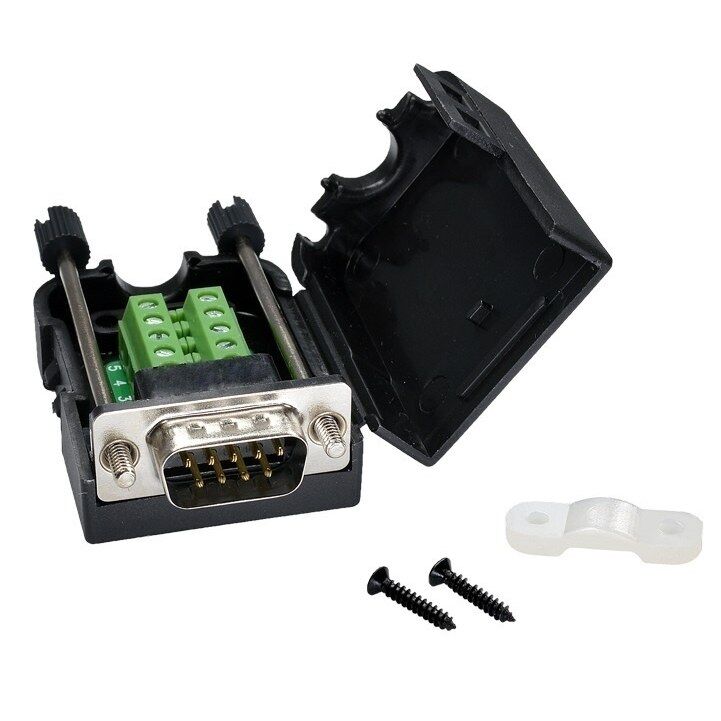

DE-9 (yaygın adıyla DB9) RS232/RS485/CAN vida konnektör dönüştürme kartı, standart bir 9 pinli erkek D-Sub konnektörün her bir pimini ayrı bir vidalı terminale çıkaran pasif bir bağlantı kartıdır. Kartın erkek DE-9 ucu, dişi DE-9 soketi olan bir cihaza ya da seri kablonun dişi ucuna takılırken (bilgisayarların COM portu erkek olduğundan PC'ye doğrudan takılmaz, araya dişi-dişi/null-modem kablo veya cinsiyet dönüştürücü gerekir), karşı uçtaki vidalı terminaller sayesinde her pime lehim gerektirmeden tekli bir kablo bağlanabilir. Bu yapı sayesinde RS232'nin tekli uçlu sinyal hatları ile RS485/CAN'ın diferansiyel çift hatları, özel bir kablo, pens veya lehim ekipmanı gerekmeden kendi projenize entegre edilebilir. Kart herhangi bir sinyal dönüşümü, seviye çevirme veya yükseltme yapmaz; sadece hazır bir DE-9 hattı ile kendi kablolamanız arasında sağlam ve tekrar açılıp kapatılabilir bir fiziksel arayüz görevi görür. Özellikle mevcut bir kablonun ucunu kesmeden, orijinal konnektörünü bozmadan projeye dahil etmek istendiğinde tercih edilir. Hobi elektroniği projelerinde olduğu kadar, sahada tekrar sökülüp takılması gereken endüstriyel kablolamalarda da pratik bir çözüm sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Lehim gerektirmeden RS232, RS485 veya CAN hatlarını vidalı terminale bağlama imkanı sunar.
• Her pime ayrılmış bağımsız terminal sayesinde kablolar sağlam biçimde bağlanır ve gerektiğinde sökülüp tekrar takılabilir.
• Standart DE-9 erkek konnektör yapısı sayesinde mevcut seri kablolar, PLC'ler ve endüstriyel cihazlarla doğrudan uyumludur.
• Kompakt kart yapısı, pano içi veya masaüstü projelerde az yer kaplayacak şekilde tasarlanmıştır.
• Konnektör üzerindeki jak vidalar, bağlı kabloyu titreşimli ortamlarda gevşemeye karşı sabit tutar.
• Tüm 9 pin dışarı çıkarıldığından hem RS232'nin tekli sinyal hatları hem de RS485/CAN'ın diferansiyel çift hatları aynı kart üzerinden kablolanabilir.
• Vidalı terminal yapısı, kalıcı bir lehim bağlantısına göre kablo değişikliği veya arıza tespiti sırasında sökme-takmayı belirgin şekilde kolaylaştırır.

Kullanım Alanları

• Bilgisayarın COM portundan gelen RS232 hattını lehimsiz şekilde Arduino veya başka bir mikrodenetleyici projesine bağlamak.
• Endüstriyel bir PLC'nin RS485 haberleşme çıkışını saha kablosuna vida ile sonlandırmak.
• Eski bir seri yazıcı, barkod okuyucu ya da terazi cihazının DE-9 kablosunu özel tasarlanmış bir devre kartına adapte etmek.
• CAN-Bus tabanlı bir otomasyon panosunda DE-9 çıkışlı bir cihazı yerel terminal bloğuna aktarmak.
• Test masasında farklı RS232/RS485 cihazları arasında hızlıca kablo değiştirerek prototip denemeleri yapmak.
• Uzun mesafeli bir RS485 hattını dağıtım kutusu içinde sonlandırıp birden fazla yerel kabloya paylaştırmak.
• Bir hava istasyonu veya endüstriyel sensör setinin RS485 çıkışını kontrol panosundaki ana kartın giriş terminaline bağlamak.

Bağlantı ve Kullanım

Kartın erkek DE-9 ucu, RS232 üzerinde çalışan bir bilgisayar veya cihazın dişi DE-9 portuna (ya da seri kablonun dişi ucuna) takıldığında, PC seri port standardında yaygın olarak 2 numaralı pim RXD (alım), 3 numaralı pim TXD (gönderim), 5 numaralı pim ise GND (toprak) hattı olarak kullanılır; kart bu pimleri birebir karşı taraftaki vidalı terminale aktarır. RS485 veya CAN hattı için kullanılacaksa, hangi pimin A/B (D+/D-) ya da CAN_H/CAN_L hattına karşılık geldiği cihazdan cihaza değiştiğinden, bağlantı yapılmadan önce karşı cihazın kendi pin şemasına bakılması gerekir. Kablo ucu terminale takılmadan önce yalıtımın birkaç milimetre soyulması, bakır telin terminal yuvası içine tam oturmasını ve vida sıkıldığında sağlam temas etmesini sağlar. Terminal tarafındaki vidalar küçük bir düz tornavida ile sıkılarak kablo ucu sabitlenir; kart üzerinde ayrıca bir jumper, anahtar veya aktif devre elemanı bulunmaz. Birden fazla cihazın bulunduğu bir RS485 hattında A ve B uçlarının tüm cihazlarda aynı yönde işaretlenip bağlanması, haberleşme hatalarını önlemek açısından önemlidir. Kart üzerinde ayrı bir güç girişi olmadığından, RS232/RS485/CAN alıcı-vericisinin (transceiver) beslemesi her zaman ana cihaz veya harici bir kaynak üzerinden sağlanmalıdır.

Paket İçeriği

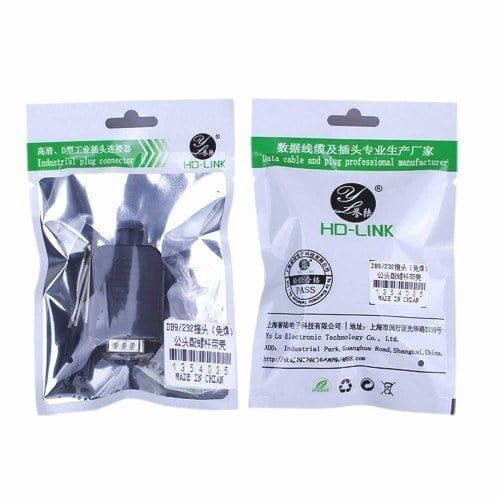

• 1 adet DE-9 (DB9) erkek konnektörlü RS232/RS485/CAN vida terminal dönüştürme kartı

Dikkat Edilmesi Gerekenler

• Ürün pasif bir konnektör/terminal kartıdır; RS232-RS485 dönüşümü, galvanik izolasyon veya sinyal yükseltme işlevi görmez, sadece pinleri fiziksel olarak dışarı çıkarır. Sinyal seviyesi değişikliği gereken projelerde ayrı bir dönüştürücü modül kullanılmalıdır.
• RS485 veya CAN hattına bağlarken doğru pimi (A/B ya da CAN_H/CAN_L) bulmak için karşı cihazın kendi pin şemasına bakılmalıdır; yanlış pime yapılan bağlantı haberleşmenin hiç çalışmamasına ya da hatalı veri okunmasına yol açar.
• Terminal vidaları aşırı sıkılırsa ince kesitli kablo ucu ezilip zarar görebilir, yeterince sıkılmazsa temas zamanla gevşeyip kesintili çalışabilir; bağlantının kurulumdan sonra periyodik olarak kontrol edilmesi önerilir.
• Konnektör tarafındaki jak vidalar, takılan kabloyu tam kavrayacak şekilde sıkılmazsa titreşimli ortamlarda (makine üstü, araç içi gibi) bağlantı zamanla gevşeyebilir.
• Hat sonlandırma direnci (termination resistor) gerektiren RS485/CAN ağlarında bu direnç ayrıca eklenmelidir; kart üzerinde dahili bir sonlandırma direnci bulunmaz.
• Kart yalnızca düşük seviyeli haberleşme sinyalleri için tasarlanmıştır; şebeke gerilimi veya yüksek akımlı güç hatlarının taşınmasında kesinlikle kullanılmamalıdır. Konnektörü karşı cihaza takıp çıkarırken de kablo demetinden değil konnektör gövdesinden tutarak çekmek, terminal bağlantılarının gevşemesini önler.
