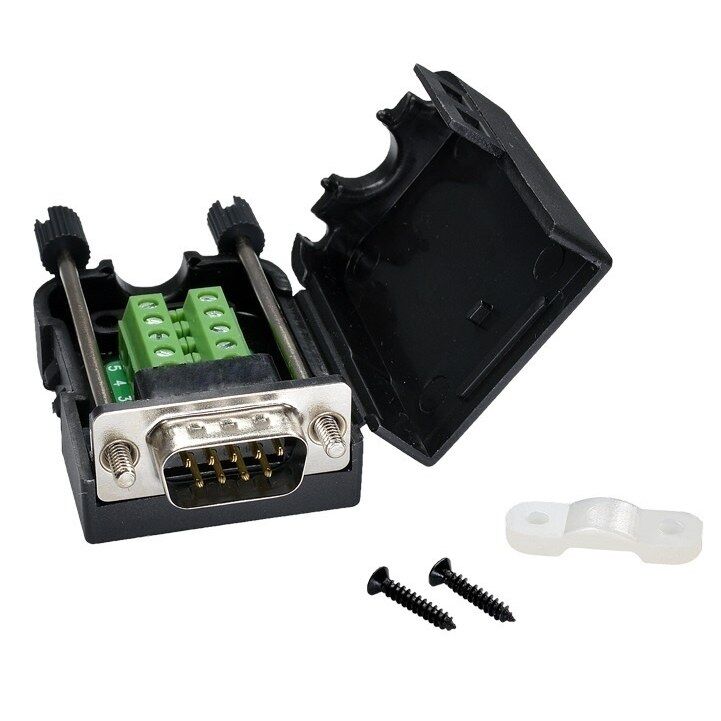

DE-9 DB9 RS232/485 9 Pin Erkek Vida Konnektör Dönüştürücü Kartı
DE-9 (yaygın bilinen adıyla DB9) 9 pinli erkek konnektörün küçük bir baskı devre kartı üzerine monte edilip her pininin ayrı bir vida terminaline çıkarıldığı bir dönüştürücü karttır. Seri haberleşme hatlarında (RS232 veya RS485/RS422) DE-9 konnektörüne lehim yapmadan, kabloyu vida ile sıkıştırarak bağlantı kurmayı sağlar. PLC, endüstriyel cihaz veya bilgisayarın seri portu ile sahada kablolama yapılırken lehimleme ihtiyacını ortadan kaldırır; pinler ayrı ayrı çıkarıldığı için ölçüm ve testler de kolaylaşır. Kart üzerinde aktif elektronik bileşen bulunmaz; sinyal dönüşümü yapmaz, sadece mekanik ve elektriksel geçiş sağlar.
Teknik Özellikler
| Konnektör Tipi | DE-9 (yaygın adıyla DB9), 9 pinli D-Sub konnektör |
| Cinsiyet | Erkek (pinler dışa çıkıntılı, dişi DE-9 konnektöre veya kabloya takılır) |
| Pin Sayısı ve Dizilimi | 9 pin, 2 sıra halinde (üst sırada 5, alt sırada 4 pin) |
| Bağlantı Yöntemi | Her pin ayrı bir vida (screw) terminaline lehimsiz olarak bağlanır |
| Sabitleme Vidası Dişi | 4-40 UNC (D-Sub konnektörlerde standart jackscrew diş yapısı) |
| Taşıdığı Haberleşme Hatları | RS232 ve RS485/RS422 sinyal hatları (kart pasiftir, dönüşüm yapmaz) |
| RS232 Mantıksal Gerilim Seviyeleri | Mantık "0": +3V ile +15V arası, Mantık "1": -3V ile -15V arası (EIA/TIA-232 standardı) |
| Standart RS232 DE-9 Pin Ataması | 1-DCD, 2-RXD, 3-TXD, 4-DTR, 5-GND, 6-DSR, 7-RTS, 8-CTS, 9-RI |
| RS485 Sinyal Yapısı | Diferansiyel çift hat (A/B veya D+/D- olarak adlandırılan iki telli hat) |
| RS485 Maksimum Hat Uzunluğu | Düşük baud hızlarında yaklaşık 1200 metreye kadar (EIA/TIA-485 standardı) |
| RS485 Hattındaki Standart Alıcı/Verici Sayısı | Standart yükte (1 unit load) bir hatta en fazla 32 alıcı/verici |
| Vida Terminal Tipi | Vidalı klemens, kablo ucu sıkıştırmalı bağlantı |
| Kart Üzerindeki Aktif Bileşen | Yok, kart tamamen pasif bir pin/terminal geçiş kartıdır |
| Galvanik İzolasyon | Yok (giriş ve çıkış hatları arasında yalıtım sağlanmaz) |
| RS232 Referans Kablo Uzunluğu | Düşük baud hızlarında yaklaşık 15 metreye kadar (EIA/TIA-232 standardının referans değeri) |
| Konnektör Kilitleme Mekanizması | Konnektör yan taraflarında 4-40 UNC dişli sabitleme yuvaları bulunur; karşı konnektörün jackscrew vidaları buraya sıkılarak bağlantı kilitlenir, ayrı bir klips veya mandal mekanizması yoktur |
Öne Çıkan Özellikler
- Lehim gerektirmeden vida ile sıkıştırarak hızlı, tekrar sökülüp takılabilir bir bağlantı kurulmasını sağlar.
- DE-9 konnektörün 9 pininin tamamı ayrı ayrı vida terminaline çıkarıldığı için hiçbir sinyal hattı kart üzerinde birbirine karıştırılmaz.
- Erkek (male) yapıdaki pinler sayesinde dişi DE-9 konnektörlü cihaz, kablo veya port ile doğrudan eşleşir.
- Kart üzerinde aktif elektronik bulunmadığından RS232 ve RS485 hatlarını sinyal kaybı yaşatmadan pasif şekilde taşır.
- Standart 4-40 UNC diş yapısındaki sabitleme vidaları sayesinde karşı konnektöre sıkı ve titreşimle gevşemeyen bir bağlantı sağlar.
- Kompakt boyutu sayesinde pano içi, kontrol kutusu veya masaüstü uygulamalarda az yer kaplar.
Kullanım Alanları
- Bir PLC'nin RS485 haberleşme hattından çıkan kabloları lehim yapmadan vida terminaline bağlayıp DE-9 konnektöre aktarmak.
- Ucu erkek DE-9 olan bir USB-RS232 veya USB-RS485 seri port çeviricisini, dişi-dişi bir uzatma kablosu veya cinsiyet değiştirici (gender changer) üzerinden saha kablosuna vida ile bağlamak.
- Bilgisayarın erkek DE-9 seri portuna dişi-dişi bir uzatma kablosu veya cinsiyet değiştirici ile bağlanan eski bir CNC tezgahının RS232 hattını lehimsiz şekilde vida terminaline almak.
- Bir enerji analizörü veya elektrik sayacından çıkan RS485 A/B hatlarını vida terminalinden DE-9 konnektöre yönlendirmek.
- Test masasında farklı seri cihazları hızlıca değiştirerek DE-9 hattı üzerinden kablo bağlantısı denemek.
- Bir HMI panelinin veya kontrol kutusunun arka tarafında seri haberleşme kablolarını lehimsiz, vida ile sabitlemek.
Bağlantı ve Kullanım
RS232 haberleşmesinde standart DE-9 pin atamasına göre 2 numaralı pin RXD (alış), 3 numaralı pin TXD (gönderiş) ve 5 numaralı pin GND (sinyal toprağı) olarak kullanılır; bu üç pinin bağlanması çoğu nokta-noktaya RS232 hattı için yeterlidir. RS485 haberleşmesinde ise A/B diferansiyel hattı için kullanılacak pinler cihazdan cihaza değişebildiğinden, karşı cihazın kendi DE-9 pin atamasına bakılarak kablolama yapılması gerekir. Vida terminaline bağlanacak kablonun ucu soyulduktan sonra terminale yerleştirilip vida sıkılır; bağlantının sağlam olduğundan ve kablonun terminalden çıkmadığından emin olunmalıdır. Kartın erkek konnektör tarafı, dişi DE-9 konnektörlü cihaz veya kabloya takıldıktan sonra yan jackscrew vidalarıyla sabitlenir. Uzun mesafeli RS485 hatlarında hattın her iki ucuna, sinyal yansımalarını azaltmak için hat empedansına uygun bir sonlandırma (termination) direnci eklenmesi tavsiye edilir; bu direnç kart üzerinde bulunmadığından ihtiyaç halinde ayrıca temin edilmelidir. Kart tek başına bir seri port veya haberleşme cihazı değildir; işlevini yerine getirebilmesi için bir ucunda DE-9 konnektörlü bir cihaz veya kablo, diğer ucunda ise vida terminaline bağlanan bir seri hat bulunmalıdır.
Paket İçeriği

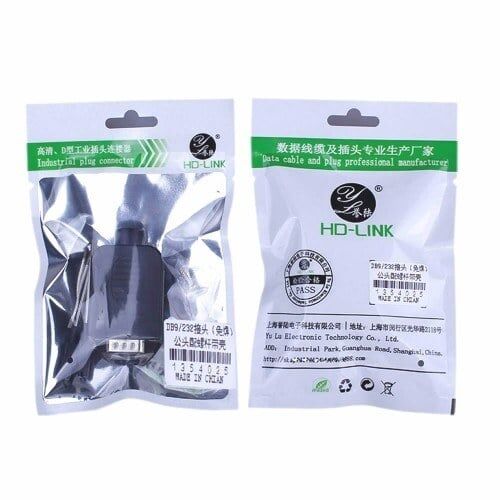

- 1 adet DE-9 (DB9) 9 pin erkek vida konnektör dönüştürücü kart
Dikkat Edilmesi Gerekenler
- Bu kart RS232 ile RS485 arasında sinyal seviyesi dönüşümü yapmaz; sadece pinleri vida terminaline çıkarır, iki farklı standardın hatları birbirine karıştırılırsa cihazlar zarar görebilir.
- RS485 hattında A/B pin atamaları üreticiden üreticiye değişebildiği için karşı cihazın kılavuzuna bakılmadan rastgele bağlantı yapılması haberleşme hatasına yol açar.
- Vida terminallerinin gereğinden fazla sıkılması kablo ucunu ezip kopmasına, gereğinden az sıkılması ise zamanla bağlantı kesilmelerine neden olabilir.
- Kart üzerinde ESD veya aşırı gerilim koruması bulunmadığından, uzun kablo hatlarında gürültü veya statik kaynaklı gerilim yükselmelerine karşı ayrı bir koruma devresi kullanılması önerilir.
- Erkek konnektör dişi bir DE-9 konnektöre takılmadan önce pin numaralarının ve sinyal yönlerinin (TXD/RXD) doğru eşleştiği kontrol edilmelidir, aksi halde haberleşme sağlanamaz.
- Kabloyu vida terminaline bağlamadan önce ilgili hattın enerjisinin kesilmesi, kısa devre veya yanlış temas riskini azaltır.
- Kart üzerinde sonlandırma (termination) direnci bulunmadığından, uzun RS485 hatlarında haberleşme sağlıksızsa hat sonlarına uygun bir direnç eklenip eklenmediği kontrol edilmelidir.
- Konnektörün metal gövdesi topraklama işlevi görebileceğinden, farklı toprak potansiyeline sahip iki cihaz arasında galvanik izolasyon olmadan bağlantı yapılması gürültüye veya beklenmeyen akım yollarına yol açabilir.
