CCM5D 6V-24V 5A PWM DC Motor Hız Kontrol Kartı - Dijital LED Ekranlı

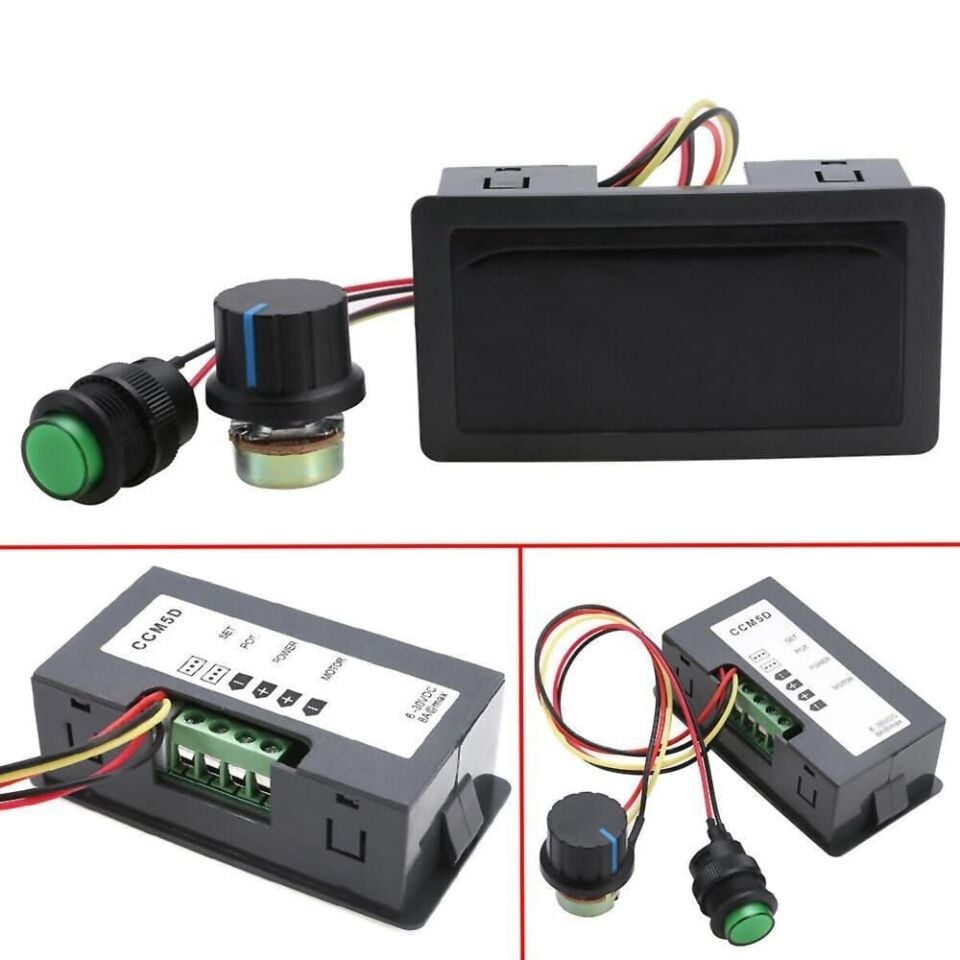

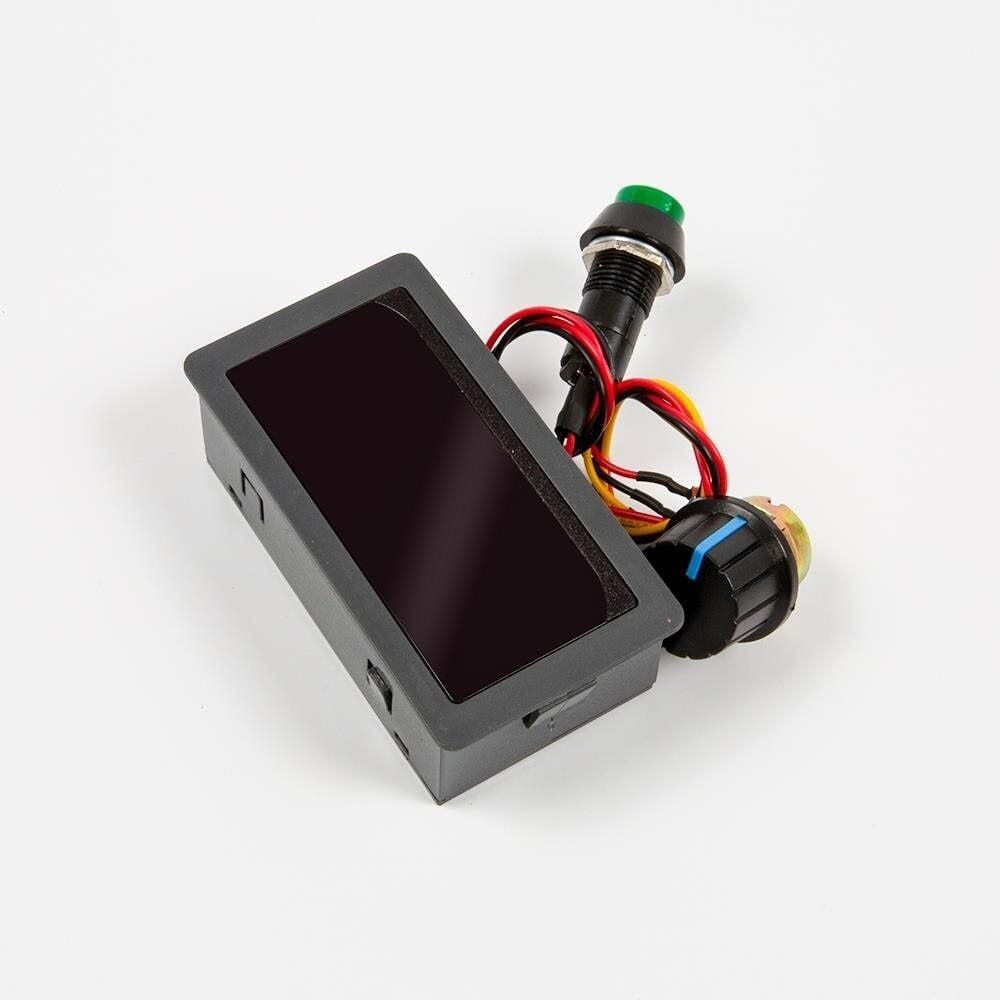

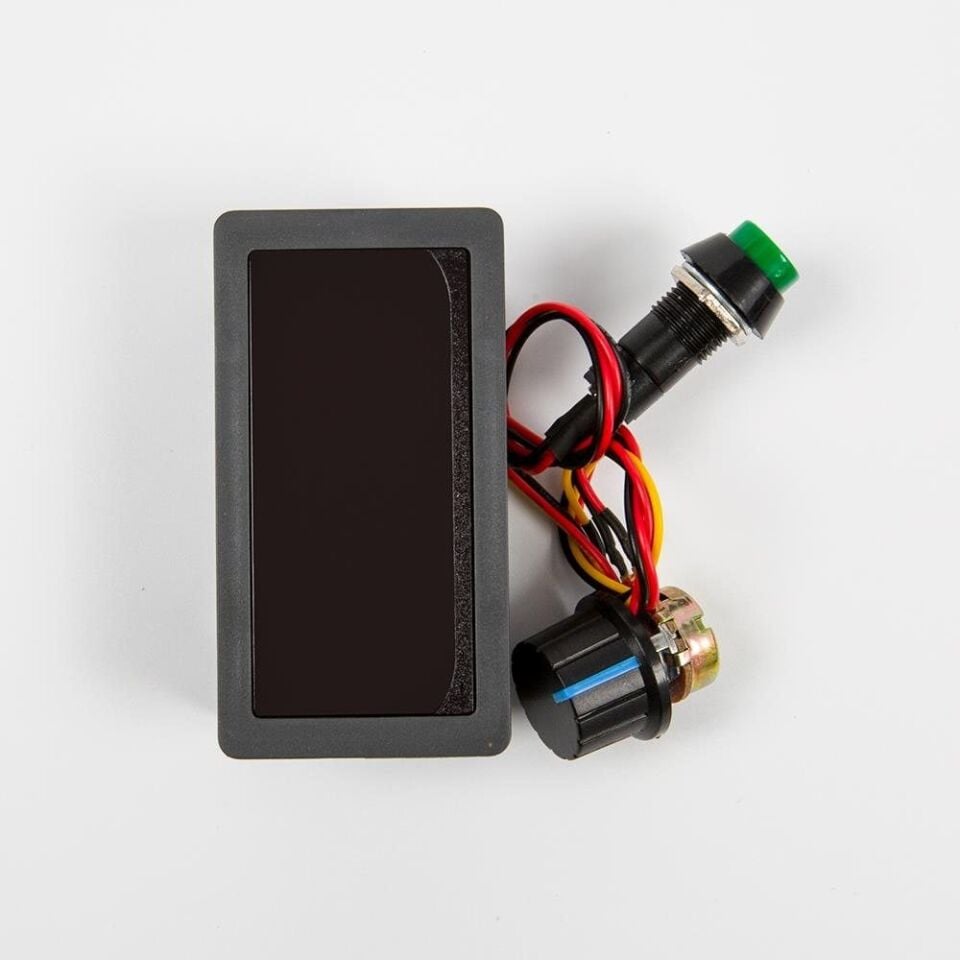

CCM5D, 6V ile 24V arasındaki fırçalı DC motorların ve redüktörlü DC motorların hızını PWM (Darbe Genişlik Modülasyonu) yöntemiyle yüksek verimle ayarlamaya yarayan dijital ekranlı bir motor hız kontrol kartıdır. Kart motor beslemesini yüksek frekansta anahtarladığı için, direnç veya potansiyometre tabanlı analog hız kontrolünde seri direncin üzerinde ısıya dönüşen güç kaybı ortadan kalkar. Üzerindeki dijital LED ekran, ayarlanan hız (duty cycle) değerini anlık olarak rakamla gösterir ve kullanıcı bu değeri kartın üzerindeki ayar elemanı ile kolayca değiştirebilir. Maksimum 5A akım kapasitesi sayesinde küçük ve orta güçteki DC motorlarda, fan uygulamalarında ve redüktörlü motor projelerinde güvenle kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• PWM tabanlı anahtarlamalı kontrol sayesinde motor gücünün büyük bölümü ısıya değil işe dönüşür, bu da seri direnç veya potansiyometre ile hız kısmaya kıyasla verimi belirgin şekilde yükseltir.
• Üzerindeki dijital LED ekran, ayarlanan hız/duty cycle değerini rakamsal olarak gösterdiği için hız ayarı deneme yanılmayla değil doğrudan okunarak yapılabilir.
• 6V-24V geniş giriş gerilimi aralığı sayesinde kart; 12V/24V adaptörler, kurşun asit aküler veya çok hücreli Li-ion/LiPo paketlerle doğrudan beslenebilir.
• 5A'e kadar sürekli akım kapasitesi, orta güçlü redüktörlü DC motorları ve fan motorlarını ek bir sürücü katına gerek kalmadan çalıştırabilir.
• Kompakt kart boyutu ve vidalı terminal bağlantıları sayesinde kutu içine veya proje şasesine kolayca monte edilip kablolanabilir.
• Kademeli duty cycle ayarı ile motor çok düşük devirlerde bile PWM'in düşük hızda tork avantajı sayesinde takılmadan dönebilir.
• Kartın açık PCB yapısı ve kolay erişilebilir vidalı terminalleri, ilk kurulumda kablolamayı ve sonradan yapılacak bakım/değişiklikleri hızlandırır.
• Geniş 6V-24V giriş aralığı, tek bir kart modeliyle hem 12V hem 24V sistemlerde çalışabilme esnekliği sağlar, farklı gerilimler için ayrı kart alma ihtiyacını ortadan kaldırır.

Kullanım Alanları

• Bir masaüstü soğutma fanının devrini, ortam sıcaklığına göre elle ayarlanabilir şekilde kısmak.
• Redüktörlü DC motorla çalışan küçük bir konveyör bandının hızını üretim hattı ihtiyacına göre ayarlamak.
• Bir robot projesinde tekerlek motorlarının hızını sabit gerilim yerine kademeli PWM oranıyla kontrol etmek.
• Akışkan pompası olarak kullanılan küçük bir DC pompanın debisini, pompaya giden PWM oranını değiştirerek ayarlamak.
• Maket, model tren veya model tekne gibi hobi projelerinde motor hızını dijital göstergeli bir kadran üzerinden ayarlamak.
• Sera havalandırmasında DC fan motorunun devrini gün içindeki sıcaklığa göre elle kısıp artırmak.
• Atölyede kullanılan küçük bir zımpara veya parlatma motorunun devrini, işlenen malzemeye göre kademeli olarak azaltıp artırmak.
• Eğitim ve laboratuvar ortamında öğrencilere PWM'in DC motor hızı üzerindeki etkisini dijital ekrandan okunan duty cycle değeri üzerinden somut şekilde göstermek.

Bağlantı ve Kullanım

Kartın giriş tarafındaki VIN+ ve VIN- klemenslerine 6-24V DC güç kaynağı veya akü bağlanır; motor ise kartın çıkış tarafındaki OUT+ ve OUT- klemenslerine bağlanır. Güç verildiğinde dijital ekran mevcut hız ayarını gösterir; kartın üzerindeki ayar elemanı çevrilerek veya basılarak duty cycle değeri artırılıp azaltılabilir ve motor bu orana göre döner. Kart tek yönlü hız kontrolü yaptığından, motorun dönüş yönünü değiştirmek gerekiyorsa OUT+ ve OUT- klemensleri fiziksel olarak yer değiştirilerek kablolama yapılmalı veya ayrı bir H-köprü sürücü kartı kullanılmalıdır. Bağlanacak motorun anma akımı kartın 5A sınırını aşmayacak şekilde seçilmelidir; aksi halde kart aşırı ısınabilir veya arızalanabilir. Kart ile motor arasındaki kablo uzunluğu arttıkça hat direncinden kaynaklanan gerilim düşümü de büyüyeceğinden, özellikle akımın yüksek olduğu bağlantılarda kısa ve yeterli kesitte kablo kullanılması önerilir. İlk kurulumda motoru bağlamadan önce sadece güç kaynağını verip ekranın ve ayar biriminin düzgün çalıştığını görmek, ardından motoru bağlayarak hızı düşükten başlayıp kademeli olarak yükseltmek güvenli bir başlangıç yöntemidir.

Paket İçeriği

• 1 x CCM5D PWM DC Motor Hız Kontrol Kartı
• Karta monte edilmiş vidalı bağlantı terminalleri (giriş ve motor çıkışı için)

Dikkat Edilmesi Gerekenler

• Kartın etiketinde belirtilen 5A değeri sürekli (kesintisiz) çalışma limiti olarak değerlendirilmeli; motorun kalkış (yol alma) akımının bu değeri kısa süreliğine aşabileceği unutulmamalıdır.
• Giriş gerilimi polaritesine dikkat edilmelidir; VIN+ ve VIN- ters bağlanırsa kart veya besleme kaynağı zarar görebilir.
• Kart üzerinde aktif soğutucu (fan) bulunmadığından, motoru sürekli yüksek akımda çalıştıran uygulamalarda kartın ısınıp ısınmadığı kontrol edilmelidir.
• Fırçalı DC motorların kollektöründe oluşan kıvılcımlanma kaynaklı elektriksel gürültüyü azaltmak için motor uçlarına küçük bir seramik kondansatör eklemek faydalı olabilir.
• Kart bir H-köprü içermez ve yalnızca tek yönde hız kontrolü sağlar; çift yönlü (ileri-geri) hareket gereken projelerde ayrı bir motor sürücü kartına ihtiyaç duyulur.
• Kart açık PCB olarak üretildiğinden nem ve toza karşı korumasızdır; dış mekan veya nemli ortam kullanımlarında uygun bir muhafaza içine alınması önerilir.
• Kart genellikle kutusuz ve harici kablo/sigorta olmadan tedarik edilir; besleme ile motor kabloları ve hat üzerine eklenecek bir sigorta ayrıca temin edilmelidir.
