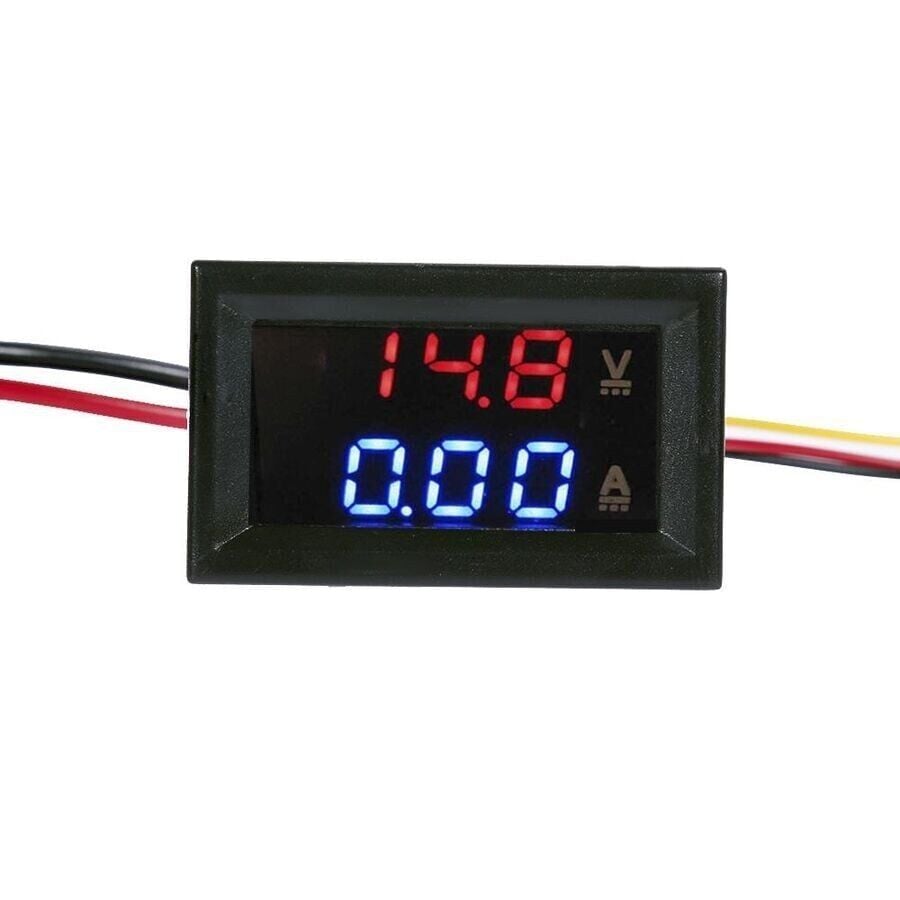

Dijital Voltmetre Ampermetre DC 100V 10A

Dijital Voltmetre Ampermetre DC 100V 10A, bir DC devre üzerindeki gerilim ve akım değerini aynı anda ölçüp sayısal ekranda gösteren küçük bir ölçüm modülüdür. Modül, ölçülen hattın gerilimini ayrı bir gerilim ölçüm ucundan okurken, akımı ise devre üzerindeki dahili şönt direnç aracılığıyla algılar; böylece tek bir ekranda hem gerilim hem akım değeri birlikte izlenebilir. Klasik ibreli veya elde tutulan multimetrelerin aksine bu modül devrenin üzerinde sabit kalacak şekilde tasarlanmıştır, bu sayede tek seferlik bir ölçüm yerine sürekli bir gözlem imkânı sunar. Güç kaynağı çıkışları, akü şarj hatları, motor sürücü çıkışları veya genel amaçlı DC dağıtım panoları gibi noktalara bağlanarak sistemin o andaki tüketimini gözlemlemek için kullanılır. Ayrı bir multimetreye sürekli ihtiyaç duymadan, panel veya kutu üzerine sabit şekilde monte edilip kalıcı izleme sağlamak amacıyla tasarlanmıştır ve bu haliyle hem hobi projelerinde hem de küçük ölçekli üretim/atölye ortamlarında pratik bir gösterge görevi görür.

Teknik Özellikler

Öne Çıkan Özellikler

• Gerilim ve akım değerini tek ekranda aynı anda gösterir, bu sayede ayrı bir voltmetre ve ayrı bir ampermetre taşıma ihtiyacını ortadan kaldırır.
• DC 100V'a kadar gerilim ve 10A'e kadar akım ölçebilir, bu aralık çoğu hobi elektroniği, geliştirme kartı ve küçük güç kaynağı projesini rahatlıkla kapsar.
• Akımı devre üzerindeki dahili şönt direnç üzerinden ölçtüğü için harici bir akım sensörü, pens ampermetre veya ek kablolama yapmaya gerek kalmaz.

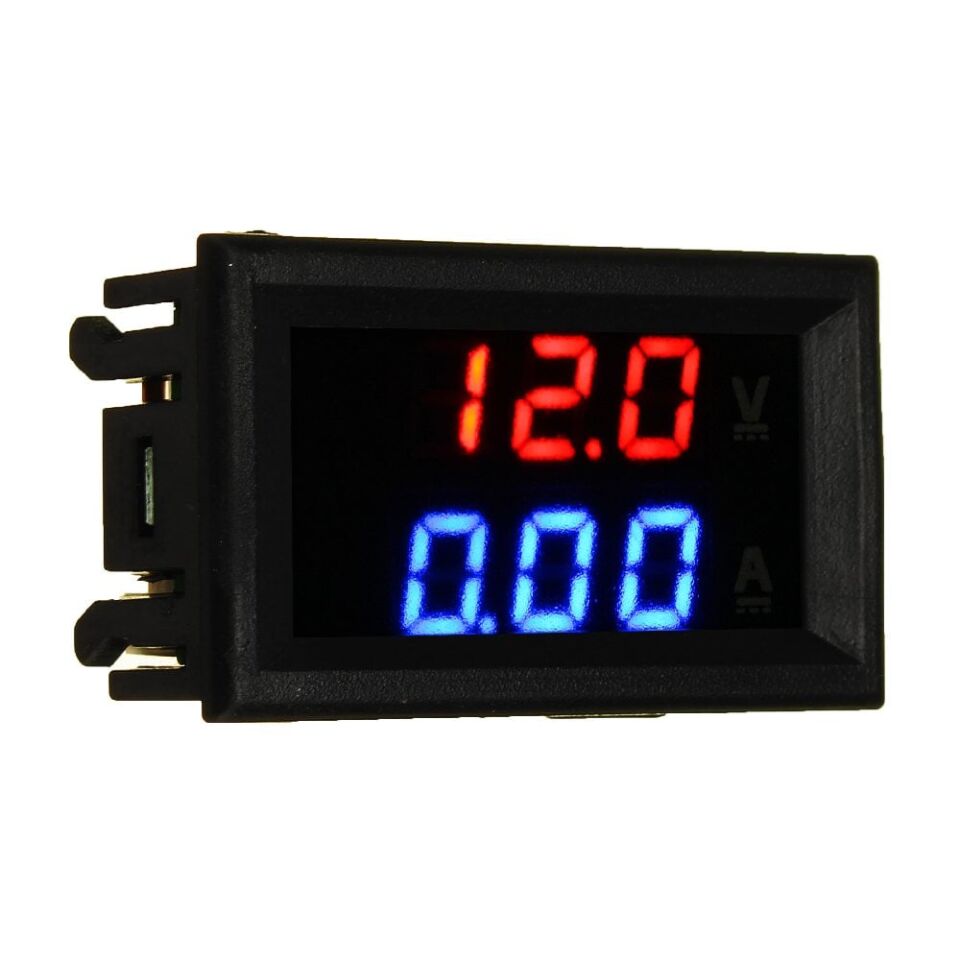

• Kompakt ve ince gövdesi sayesinde bir panonun, kutunun veya cihaz yüzeyinin üzerine gömme olarak yerleştirilebilir, dışarıdan sadece ekran görünür kalır.
• Dijital sayısal ekranı, ibreli analog göstergelere kıyasla değerlerin daha net, uzaktan ve hızlı okunmasını sağlar; yanlış okuma riskini azaltır.
• Sürekli çalışacak şekilde tasarlandığı için bir DC hattın üzerinde kalıcı olarak bırakılıp gün boyu ya da proje süresince sürekli izleme yapılabilir.
• Basit beş telli bağlantı yapısı sayesinde kurulumu ek bir devre, mikrodenetleyici veya yazılım gerektirmez; doğrudan hatta bağlanarak çalışır.
• Küçük boyutuna rağmen hem gerilim hem akımı gösterdiği için taşınabilir test düzeneklerinde ve masaüstü deney kurulumlarında yer tasarrufu sağlar.

Kullanım Alanları

• Bir laboratuvar tipi ayarlanabilir DC güç kaynağının çıkış gerilimini ve o an çekilen akımı anlık olarak izlemek.
• Kurşun asit veya lityum akü şarj devresinde, şarj sırasında gerilimin ve şarj akımının aynı anda takip edilmesi.
• Güneş paneli ile şarj kontrol cihazı arasındaki hatta panelden gelen gerilim ve akımın gözlemlenmesi.
• DC motor sürücü çıkışında, motorun yükte çektiği akımın ve besleme geriliminin sürekli izlenmesi.
• Elektronik yük veya test devresi üzerinde deney sırasında gerilim ve akım değerlerinin gözle takip edilmesi.
• Bir güç dağıtım panosunda birden fazla DC hattından birinin sabit olarak izlenmesi için panoya monte edilmesi.
• Küçük robot veya elektrikli araç projelerinde batarya geriliminin ve motor akım tüketiminin sürücü ekranında görülmesi.
• Eğitim ve öğretim ortamında öğrencilere bir DC devrede gerilim ile akım arasındaki ilişkiyi canlı ölçümle göstermek için kullanılması.

Bağlantı ve Kullanım

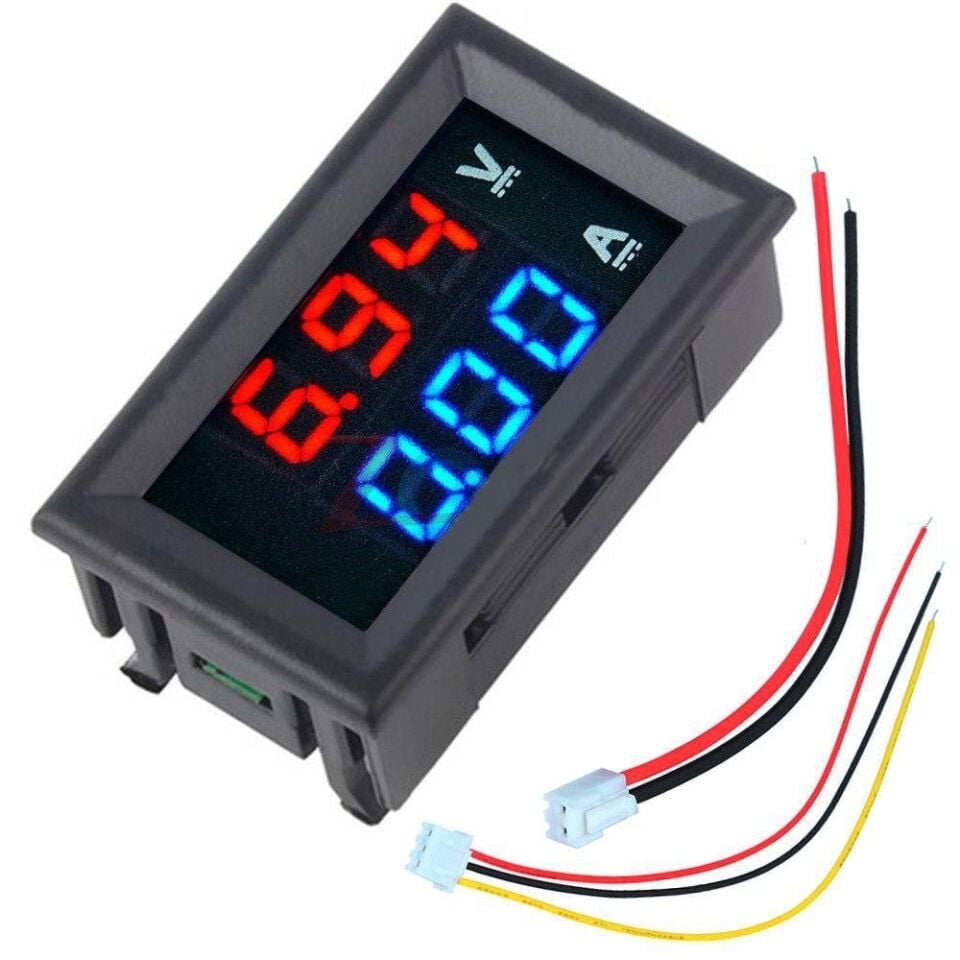

Modülün gövdesinden çıkan üç ince kablodan ikisi (besleme + ve ortak GND) ekranın çalışması için gereken ayrı DC besleme gerilimini taşır, üçüncüsü ise ölçülecek 0-100V'luk hattın gerilimini okumak üzere o hatta bağlanan ayrı bir gerilim ölçüm ucudur. İki kalın kablo ise ölçülecek akımın geçtiği ana hattın eksi ucuna seri olarak bağlanır, yani bu kablolar kaynak ile yük arasındaki eksi hat üzerine araya girecek şekilde eklenir ve akım bu hat üzerinden dahili şönt direnç aracılığıyla okunur. Bağlantı yapılırken artı ve eksi uçların doğru yönde tutulması gerekir; ters bağlanan bir hat ekranın yanlış değer göstermesine veya hiç açılmamasına yol açabilir. Montaj öncesinde ölçülecek devrenin enerjisiz olması, kabloların lehim veya bağlantı klemensiyle sağlam şekilde sabitlenmesi ve bağlantı noktalarının kısa devre yapmayacak şekilde yalıtılması önerilir. İlk enerjilendirmeden sonra ekranda kararlı ve sıfıra yakın bir akım değeri görülmesi, yük devrede yokken bağlantının doğru yapıldığının bir işaretidir; yük devreye alındığında akım değerinin yükseldiği gözlemlenmelidir.

Paket İçeriği

• 1 adet Dijital Voltmetre Ampermetre DC 100V 10A ölçüm modülü
• Modüle bağlı besleme ve akım hattı kabloları
• Ekran ve devre kartı tek gövde halinde birleşik olarak gelir, ayrıca montaj gerektiren parça bulunmaz

Dikkat Edilmesi Gerekenler

• Bu modül yalnızca DC (doğru akım) hatlarda çalışacak şekilde tasarlanmıştır; AC şebeke hattına veya AC devrelere kesinlikle bağlanmamalıdır.
• Ölçülecek gerilim ve akım değerleri modülün üst sınırlarını (100V, 10A) aşmamalıdır; aşan değerlerde ölçüm hatalı çıkabilir veya modül kalıcı olarak zarar görebilir.
• Bağlantı sırasında polarite mutlaka kontrol edilmelidir; ters bağlantı hem modülü hem de ölçülen devreyi riske atabilir.
• Akım hattına bağlanan kalın kabloların bağlantı noktaları gevşek bırakılmamalıdır, gevşek temas hem yanlış ölçüme hem aşırı ısınmaya yol açabilir.
• Modül nemli veya suya maruz kalabilecek ortamlarda kullanılmamalıdır, gövdesinde su yalıtımı bulunmaz.
• Uzun süre yüksek akım geçişlerinde dahili şönt direnç ısınabileceğinden modülün etrafında yeterli hava akışı bırakılması ve akımın uzun süre 10A sınırına yakın tutulmaması önerilir.
• Modül üzerinde harici bir sigorta bulunmadığından, kalıcı kullanım için hattın kendi sigortası veya devre kesicisi ayrıca planlanmalıdır.
• Ekranın gerilim ve akımı doğru gösterebilmesi için besleme kablolarının ve akım hattı kablolarının bağlantı şemasına uygun şekilde birbirine karıştırılmadan bağlanması gerekir.
