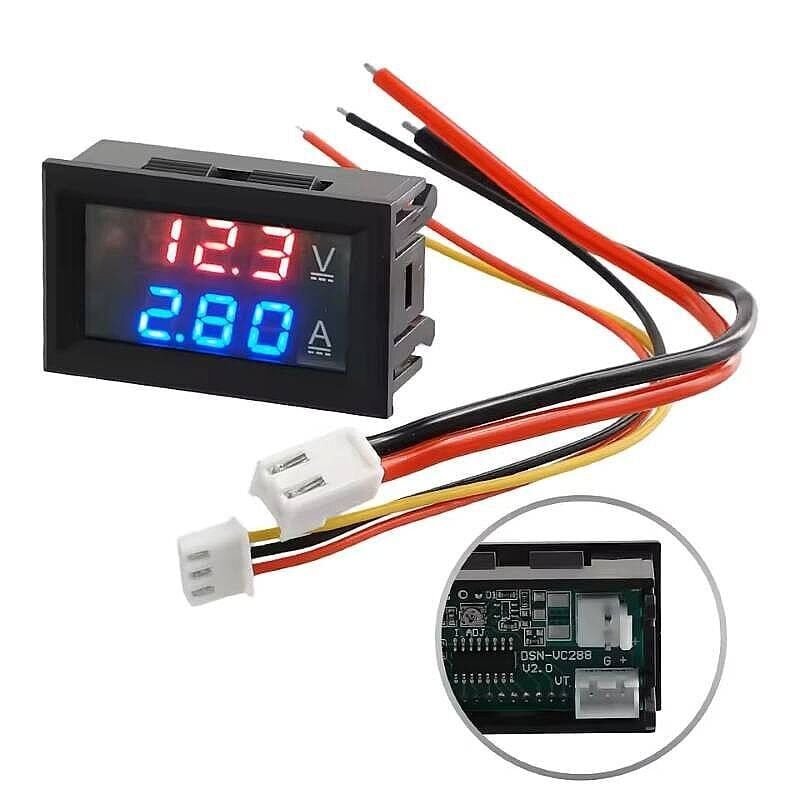

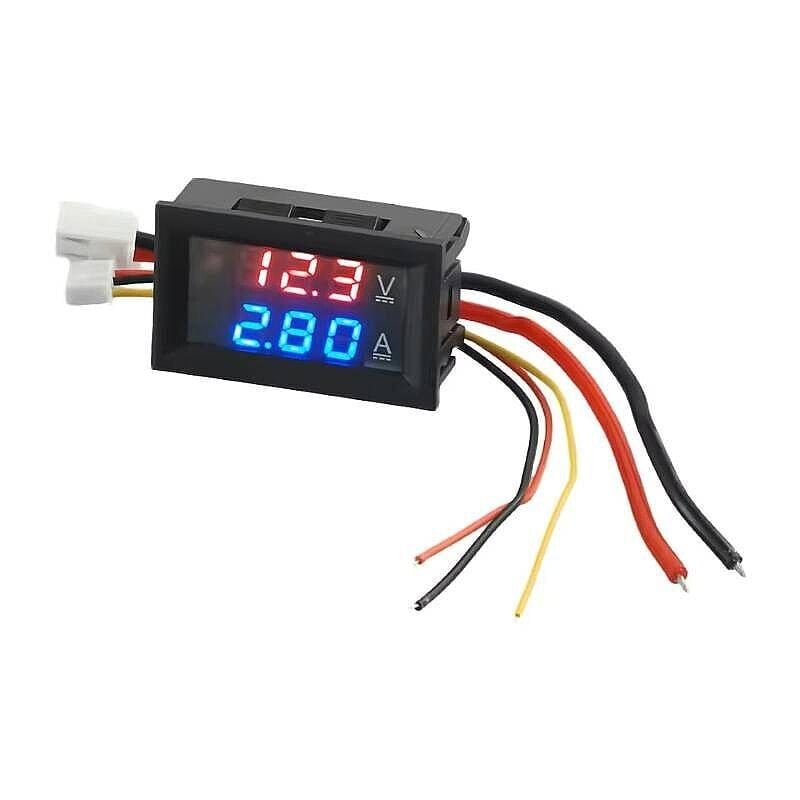

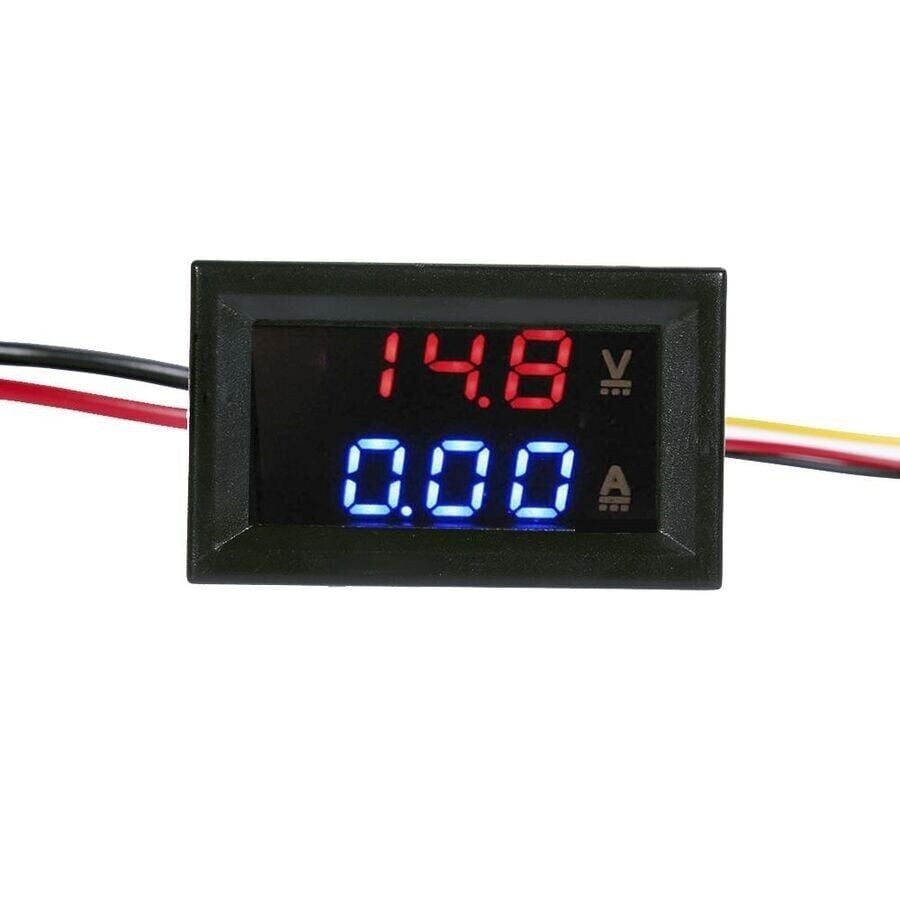

Dijital Voltmetre Dijital Ampermetre DC 100V 10A

Dijital Voltmetre Dijital Ampermetre DC 100V 10A modülü, doğru akım (DC) devrelerinde gerilim ve akım değerini aynı anda ölçüp dijital ekranda gösteren panel tipi bir ölçüm cihazıdır. İçindeki devre, 0-100V aralığındaki gerilimi ve 0-10A'e kadar olan akımı dahili şönt direnç yardımıyla algılar, ardından bu değerleri sayısal olarak ekrana yansıtır. Akü şarj sistemleri, güç kaynağı çıkışları, solar panel devreleri ve motor sürücü hatları gibi DC güç hatlarının anlık durumunu izlemek için pano üzerine sabit monte edilerek kullanılır. Ayrı ayrı voltmetre ve ampermetre almaya gerek kalmadan tek gövdede iki ölçümü bir arada sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek modül üzerinde hem gerilimi hem akımı aynı anda gösterir, ayrı voltmetre ve ampermetre almaya gerek bırakmaz.
• Akım ölçümü için harici şönt direnç bağlamaya gerek yoktur; şönt modülün içine entegre edilmiştir, bu da kablolamayı basitleştirir.
• Dijital LED ekran sayesinde değerler karanlık pano içinde bile kolayca ve net biçimde okunur.
• 0-100V gibi geniş bir gerilim aralığını tek başına karşıladığı için 12V, 24V, 48V gibi farklı DC sistemlerde aynı modül kullanılabilir.
• Panel üzerine gömme montaj için uygun küçük ve sade bir gövdeye sahiptir, cihaz kutusu ön yüzeyine kolayca yerleştirilir.
• Sürekli izleme yaptığı için akü şarj durumu veya yük akımındaki ani değişiklikler anında fark edilir, sorunlar büyümeden tespit edilebilir.
• Ek bir mikrodenetleyici veya yazılım gerektirmeden, kurulur kurulmaz doğrudan çalışan bağımsız bir gösterge birimidir.

Kullanım Alanları

• Güneş paneliyle şarj edilen bir akünün anlık şarj gerilimini ve şarj akımını pano üzerinden takip etmek.
• Kurşun asit veya lityum akülü bir yedek güç sisteminde deşarj sırasında akımın ne kadar hızlı düştüğünü izlemek.
• Laboratuvar tipi ayarlanabilir DC güç kaynağının ön panelinde gerilim ve akım göstergesi olarak kullanmak.
• Elektrikli bisiklet veya küçük elektrikli araç kontrol panelinde batarya voltajını sürücüye anlık göstermek.
• DC motor sürücü devresinde motorun çektiği akımı izleyerek aşırı yük veya sıkışma durumunu erken fark etmek.
• Amatör telsiz, ses sistemi veya benzeri DC beslemeli cihazlarda kaynak geriliminin yük altında düşüp düşmediğini kontrol etmek.
• Kendi yapımı bir şarj cihazı veya güç kutusu projesinde kullanıcıya çıkış değerlerini gösteren basit bir ekran birimi eklemek.

Bağlantı ve Kullanım

Modülün ince uçlarından biri (genellikle kırmızı) modülün kendi beslemesi için DC 4,5-30V'a, ortak eksi ucu (siyah) devrenin eksisine bağlanır. Ölçülecek 0-100V arası gerilim ise ayrı ölçüm ucuna (genellikle sarı) verilir. Ölçülecek hat 30V'un üzerindeyse modül o hattan beslenmemeli, ayrı bir düşük gerilimli besleme kullanılmalıdır. Kalın kırmızı ve siyah uçlar yük hattına seri bağlanır ve akım bu uçlardan geçerek dahili şönt üzerinden ölçülür. Bağlantı yapılırken kutuplara mutlaka dikkat edilmeli, artı ve eksi uçlar karıştırılmamalıdır; aksi halde ekran hatalı değer gösterebilir veya hiç yanmayabilir. Kalın uçların doğru şekilde kaynak ile yük arasına, yani seri konuma yerleştirilmesi ölçümün doğruluğu için önemlidir; paralel bağlantı akımı doğru göstermez. Ölçülecek gerilim modülün desteklediği DC 0-100V aralığının, akım ise 10A sınırının üzerine çıkmamalıdır. Kalın akım uçları için kablo kesitinin taşınacak akıma uygun seçilmesi gerekir; ince bir kablo ile 10A'e yakın akım taşımaya çalışmak kabloda ısınmaya ve gerilim düşümüne yol açar. İlk bağlantıdan sonra modülün doğru okuma yapıp yapmadığı, elde bulunan bir multimetre ile karşılaştırılarak kontrol edilebilir; büyük bir sapma görülürse bağlantı sırası ve şönt hattı yeniden gözden geçirilmelidir.

Paket İçeriği

• 1 adet Dijital Voltmetre Ampermetre ölçüm modülü (RN-0292)
• Modele göre değişebilen, gerilim algılama ve akım hattı için ön bağlı bağlantı kabloları
• Montaj panosu, harici sigorta, güç kaynağı ve benzeri yardımcı malzemeler pakete dahil değildir; proje ihtiyacına göre ayrıca temin edilmelidir
• Kullanım kılavuzu veya bağlantı şeması modele göre kutu içinde bulunabilir; bulunmuyorsa yukarıdaki bağlantı açıklaması referans alınabilir

Dikkat Edilmesi Gerekenler

• Bağlantı yapılırken artı (+) ve eksi (-) uçlar kesinlikle karıştırılmamalıdır; ters bağlantı modülün hatalı okuma yapmasına veya arızalanmasına yol açabilir.
• Modül sadece DC (doğru akım) ölçümü için tasarlanmıştır, AC (alternatif akım) hatlarına kesinlikle bağlanmamalıdır.
• Ölçülecek akım değeri 10A sınırını aşarsa dahili şönt direnç aşırı ısınabilir; yüksek akımlı hatlarda ek sigorta veya koruma kullanılmalıdır.
• Kalın akım uçlarının yük hattına seri bağlanması gerekir; bu uçların doğrudan kaynağa kısa devre şeklinde bağlanması modülü ve devreyi zarar verebilir.
• Modülde dahili sigorta bulunmadığından, kalıcı kurulumlarda hat üzerine ayrıca uygun değerde bir sigorta eklenmesi önerilir.
• Nem, toz ve yüksek sıcaklık gibi ortam koşulları ekranın ve elektronik devrenin ömrünü kısaltabilir; modül kuru ve havalandırılan bir ortamda kullanılmalıdır.
• Montaj öncesinde modül üzerindeki uç işaretlerine (gerilim ve akım uçları) dikkatle bakılmalı, kablolama karıştırılmadan yapılmalıdır.
• Hassas ölçüm gerektiren uygulamalarda modülün gösterdiği değer, referans bir multimetre ile karşılaştırılmadan kesin doğru kabul edilmemelidir; bu tip düşük maliyetli modüllerde küçük sapmalar görülebilir.
• Modülün ekran ve devre kısmı su/nem geçirmez değildir; açık havada veya nemli ortamda kullanılacaksa uygun bir kutu içine alınmalıdır.
