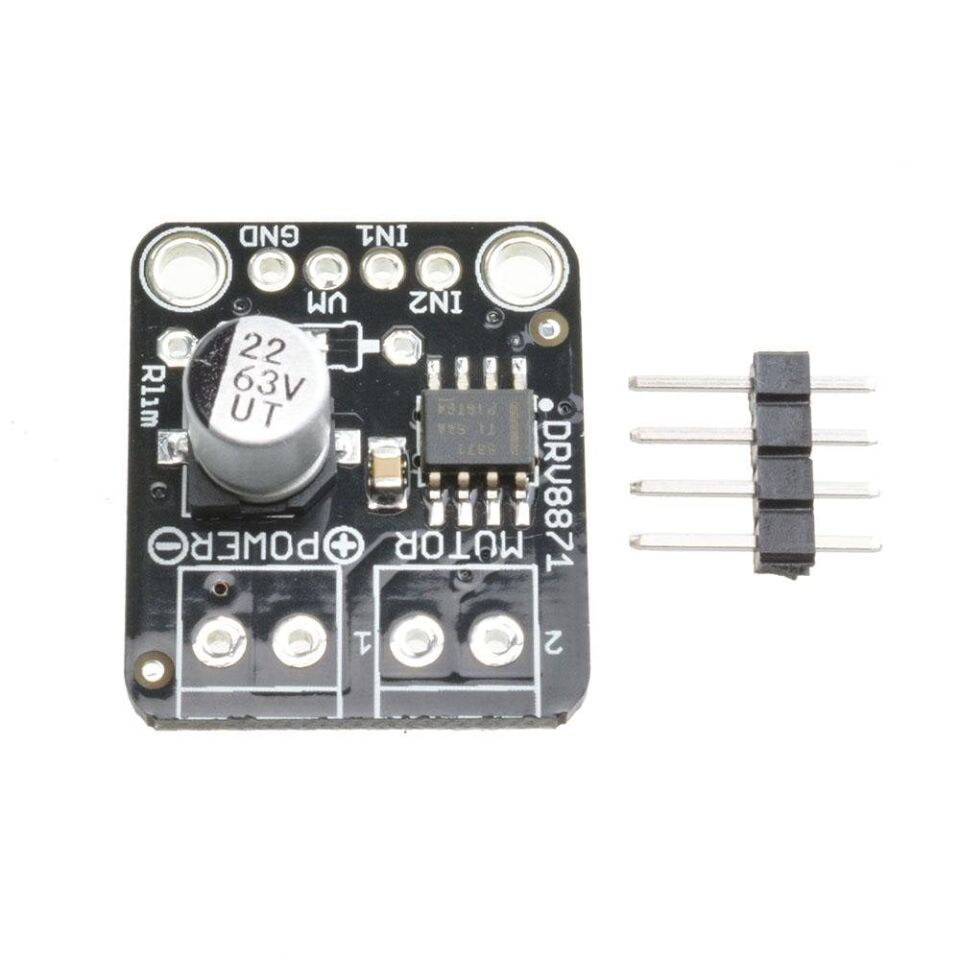

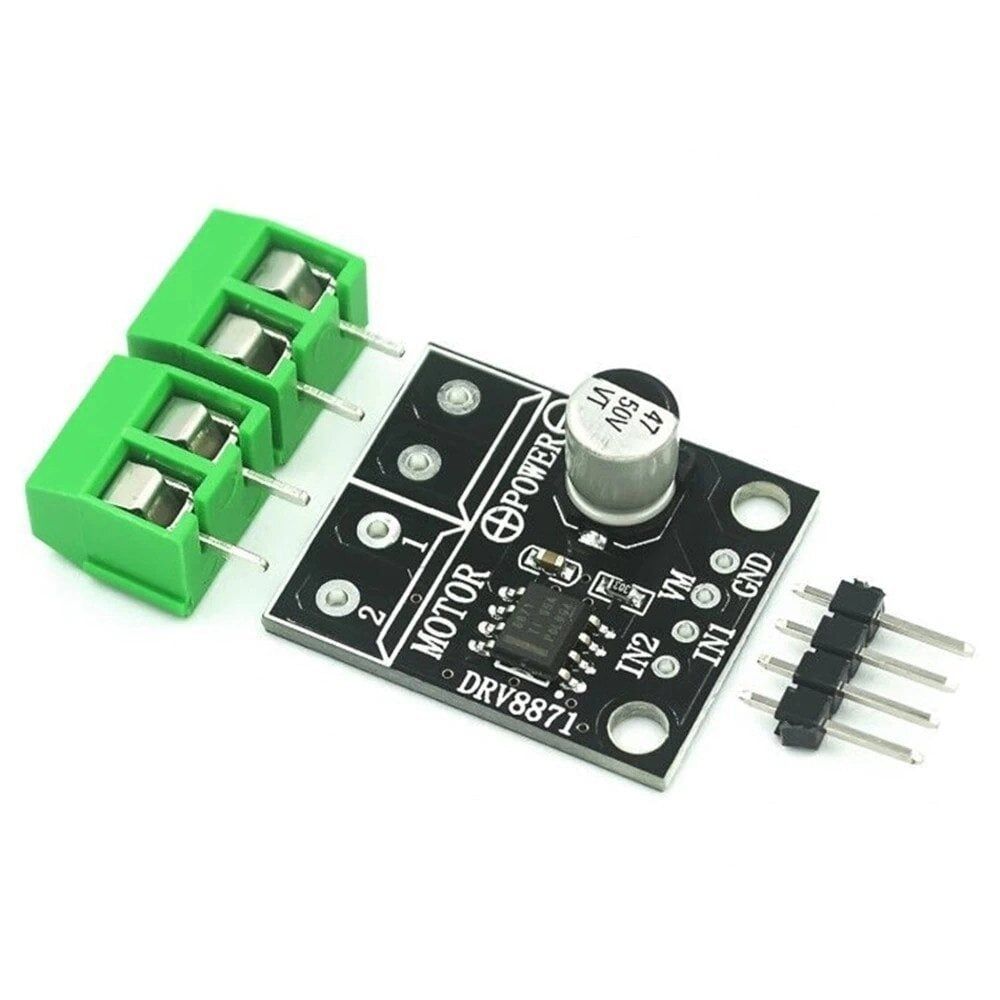

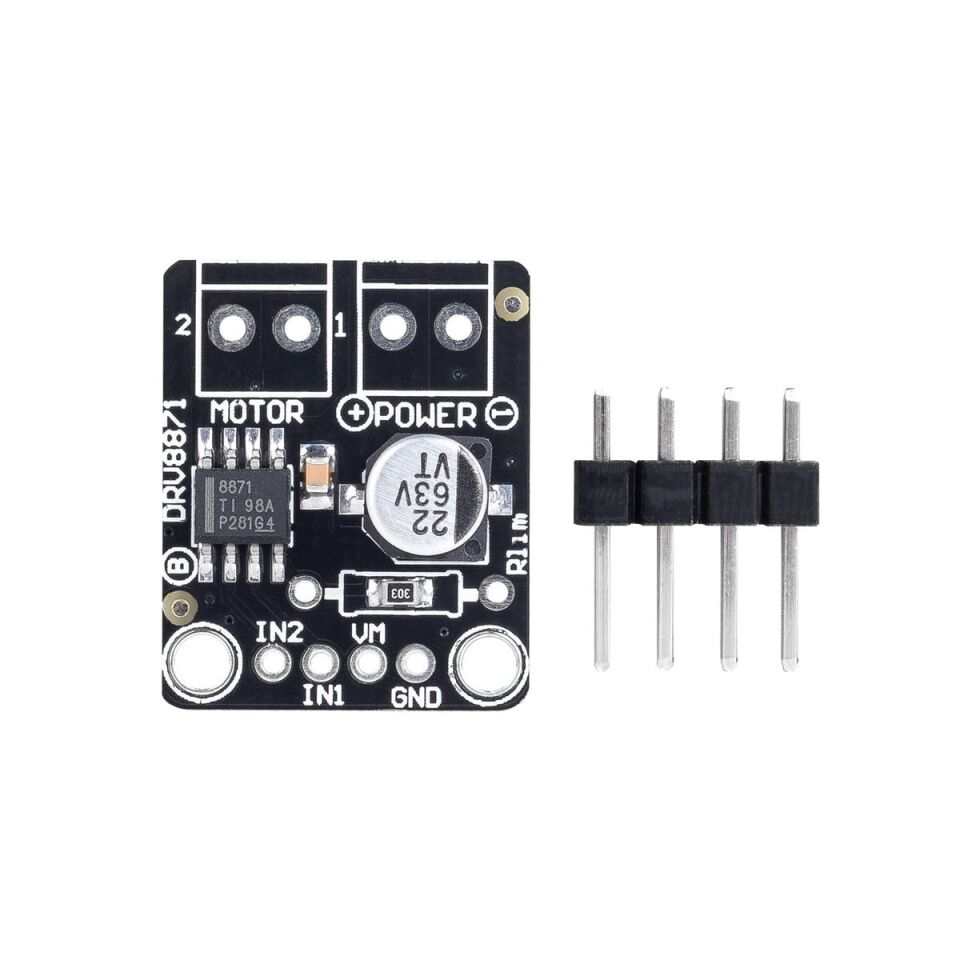

DRV8871 3.6A H-Köprü Fırçalı DC Motor Sürücü

DRV8871 3.6A H-Köprü Fırçalı DC Motor Sürücü, Texas Instruments üretimi DRV8871 entegresi üzerine kurulu, tek bir fırçalı DC motoru sürmek için tasarlanmış kompakt bir sürücü kartıdır. Kart, 6,5V ile 45V arasında geniş bir motor besleme aralığını destekler ve motora tepe değerde 3,6A akım sağlayabilir. Mikrodenetleyiciden gelen IN1 ve IN2 lojik sinyalleriyle motorun yönü belirlenir, aynı pinlere uygulanan PWM ile de hızı kademesiz kontrol edilir. Dahili koruma devreleri sayesinde arıza anında sürücü ve motor korunur. İki dijital pinle çalışması, kartı mikrodenetleyici tabanlı robotik ve otomasyon projelerinde tercih edilir kılar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek bir fırçalı DC motoru 3,6A tepe akıma kadar sürebilir, bu sayede küçük hobi motorlarının yanı sıra orta güçteki redüktörlü motorlarla da rahat çalışır.
• 6,5V ile 45V arasında geniş bir besleme gerilimi aralığını destekler, bu da tek bir kartın hem düşük gerilimli hem de daha yüksek gerilimli güç kaynaklarıyla kullanılabilmesini sağlar.
• IN1 ve IN2 pinleri üzerinden basit iki uçlu lojik kontrolle yön ve hız aynı anda ayarlanabilir, ayrı bir yön/etkinleştirme hattına gerek kalmaz.
• Dahili düşük gerilim kilidi, aşırı akım koruması, çıkış kısa devre koruması ve termal kapama sayesinde arıza durumlarında sürücü kendini otomatik olarak korur.
• 3,3V ve 5V lojik seviyeleriyle uyumlu girişleri sayesinde Arduino, ESP32 ve STM32 gibi farklı mikrodenetleyici platformlarıyla doğrudan bağlanabilir.
• Harici bir motor sürücü kütüphanesi ya da karmaşık bir haberleşme protokolü gerektirmeden, sadece iki dijital veya PWM pini kullanarak hızlıca devreye alınabilir.

Kullanım Alanları

• Bir robot şasisindeki fırçalı DC redüktörlü motorun yönünü ve hızını mikrodenetleyici ile kontrol ederek robotun ileri, geri ve dönüş hareketlerini yönetmek.
• Otomatik sulama sisteminde toprak nemi belirli bir eşiğin altına düştüğünde bir DC pompayı çalıştırıp, hedeflenen süre dolunca durdurmak.
• Bir perde veya panjur mekanizmasını motoru ileri-geri çalıştırarak belirlenen konuma kadar açıp kapatmak.
• 3D yazıcı, CNC veya benzeri hareket sistemlerinde ana eksenlere ek olarak yardımcı bir DC motorlu mekanizmayı sürmek.
• Bir kilit veya mandal mekanizmasında küçük bir DC motoru kısa süreli çalıştırarak açma-kapama hareketi üretmek.
• Model araç veya tekne projelerinde tekerlek ya da pervane motorunun hızını ve yönünü uzaktan komutla değiştirmek.
• Konveyör bandı, döner tabla veya benzeri küçük ölçekli otomasyon düzeneklerinde tek yönlü ya da çift yönlü hareket sağlamak.

Bağlantı ve Kullanım

Kartın VM ve GND girişlerine 6,5V-45V aralığında bir motor besleme kaynağı bağlanır; OUT1 ve OUT2 çıkışlarına ise sürülecek fırçalı DC motorun iki ucu bağlanır. Mikrodenetleyicinin iki dijital veya PWM çıkışı IN1 ve IN2 pinlerine bağlanarak motorun dönüş yönü belirlenir; örneğin IN1 lojik yüksekken ve IN2 lojik düşükken motor bir yönde, tersi durumda diğer yönde döner. Hız kontrolü için IN1 veya IN2 pinlerinden ilgili olana PWM sinyali uygulanır, PWM doluluk oranı arttıkça motor hızı artar. Mikrodenetleyicinin lojik toprağı ile motor besleme kaynağının toprağı (GND) mutlaka ortak noktada birleştirilmelidir; aksi halde IN1/IN2 sinyalleri kararsız çalışabilir. Besleme hattına, güç kaynağındaki ani dalgalanmaları azaltmak amacıyla VM ile GND arasına yeterli kapasitede bir filtre kondansatörü eklenmesi önerilir. Motor kablolarının kesiti, çekilecek akıma uygun seçilmeli ve bağlantılar mümkün olduğunca kısa tutulmalıdır. Aşırı akım, termal kapama veya düşük gerilim kilidi durumlarında dahili koruma devreleri çıkışı otomatik olarak kapatarak sürücüyü ve motoru korur. İlk devreye almada motoru yüksüz çalıştırıp yön ve hız kontrolünün beklendiği gibi çalıştığı doğrulandıktan sonra motor mekanik yüküne bağlanması, olası bağlantı hatalarının erken fark edilmesini sağlar.

Paket İçeriği

• 1 adet DRV8871 3,6A H-Köprü Fırçalı DC Motor Sürücü kartı

Dikkat Edilmesi Gerekenler

• Motor besleme gerilimi 6,5V'un altına düşürülmemeli ve 45V'u geçmemelidir; aralık dışında çalışma sürücüye kalıcı zarar verebilir.
• IN1 ve IN2 pinlerinin aynı anda lojik yüksek yapılması motoru fren moduna alır; bu durum ani hız kesilmelerine ve motor üzerinde ekstra mekanik strese yol açabilir.
• Çekilen akım motorun kalkış (stall) akımını aşarsa dahili aşırı akım koruması devreye girip çıkışı kapatabilir; motor seçimi sürücünün 3,6A'lik tepe akım sınırına göre yapılmalıdır.
• Yüksek akımlarda entegre ısınabileceğinden kart üzerinde yeterli hava akışı sağlanmalı, sürekli yüksek yükte çalıştırmadan önce kısa süreli bir ısınma testi yapılmalıdır.
• Motor çıkışları (OUT1/OUT2) çalışırken kesinlikle birbirine, GND'ye veya güç hattına kısa devre yapılmamalıdır; kısa devre kalıcı hasara yol açabilir.
• Endüktif motor yükünde ani yön değişimleri gerilim dalgalanmalarına neden olabileceğinden, yön değiştirmeden önce motorun tam olarak durmasının beklenmesi daha güvenlidir.
• Kartın lojik ve motor besleme toprakları ortaklanmadan yapılan bağlantılarda yön/hız komutları kararsız çalışabilir veya hiç tepki vermeyebilir.
• Uzun süreli yüksek akımlı çalışmalarda entegrenin veri sayfasında belirtilen sürekli akım ve sıcaklık sınırlarının aşılmamasına dikkat edilmelidir; sınırların aşılması ömrü kısaltabilir.
