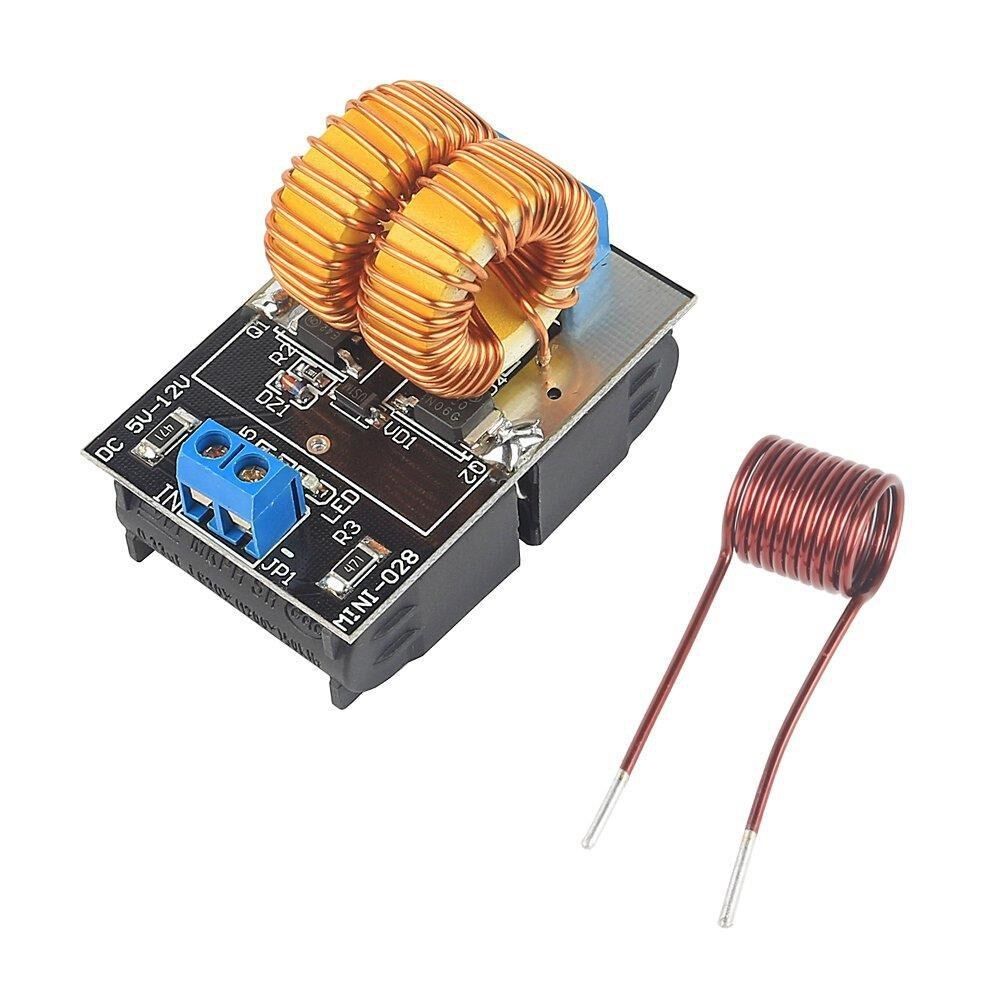

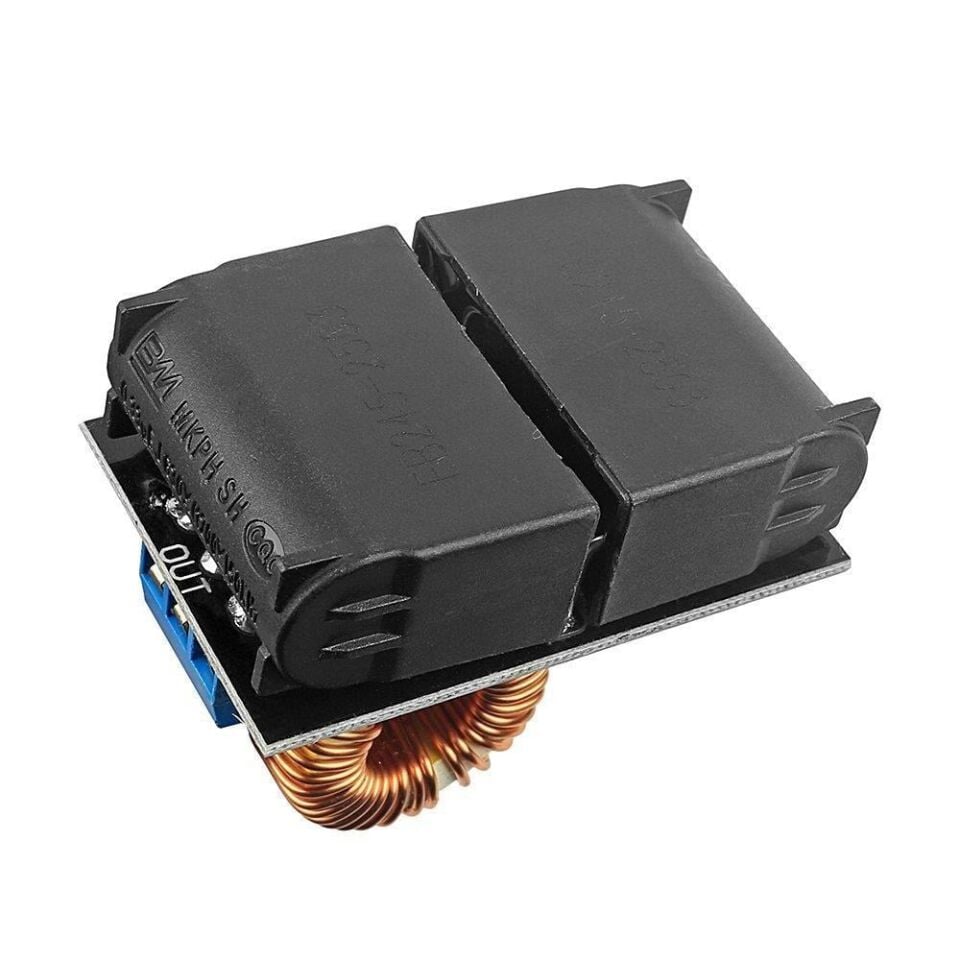

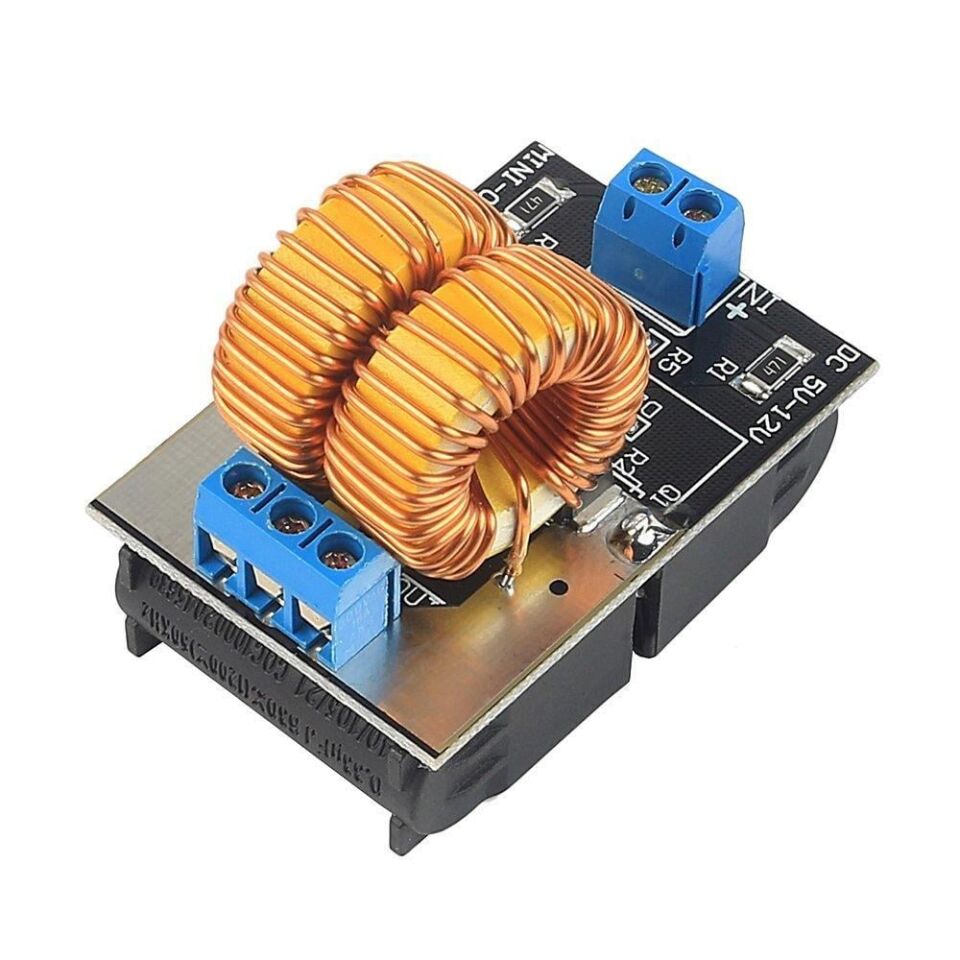

Endüksiyon Isıtma Devre Mini ZVS 5-12V 120W

Mini ZVS Endüksiyon Isıtma Devre Kartı, sıfır voltajda anahtarlama (ZVS) prensibiyle çalışan bir osilatör devresidir ve 5-12V aralığındaki bir DC kaynaktan aldığı gücü, birlikte gelen kalın bakır tel bobin aracılığıyla yüksek frekanslı bir manyetik alana dönüştürür. Bobinin içine yerleştirilen iletken bir metal parça, bu değişken manyetik alan içinde oluşan girdap akımları (eddy current) sayesinde temas etmeden ısınır. Kart üzerindeki çift MOSFET'li push-pull osilatör ve rezonans kapasitörü, 12V beslemede yaklaşık 120W'a kadar çıkış gücü üretecek şekilde tasarlanmıştır. Küçük boyutu ve hazır bobiniyle elektronik meraklıları için pratik bir indüksiyon ısıtma deneme platformu sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• ZVS (sıfır voltajda anahtarlama) topolojisiyle çalışan osilatör sayesinde anahtarlama kayıpları düşüktür; MOSFET'ler gerilim sıfırdayken devreye girip çıktığı için devre yüksek verimle ve nispeten az ısı üreterek çalışır.
• Geniş 5-12V DC giriş aralığı sayesinde kart; kurşun asit akü, lityum akü, masaüstü adaptör veya laboratuvar tipi ayarlanabilir güç kaynağıyla doğrudan beslenebilir.
• Kartla birlikte gelen kalın bakır tel sarımlı çalışma bobini, ek bir sarım işlemi ya da ölçüm yapmadan kutudan çıkar çıkmaz bağlanıp kullanılabilir hale getirir.
• Yaklaşık 55x37 mm boyutundaki küçük devre kartı, masaüstü deneyler, atölye tezgahı üzerindeki geçici kurulumlar ve taşınabilir projeler için kolayca yerleştirilebilir.
• Vidalı terminal bloklar sayesinde güç ve bobin bağlantıları, kablo ucunu soyup sıkıştırmak dışında ilave lehimleme gerektirmez; bu da bobin değişimini ve bakımı kolaylaştırır.
• Orijinal bobin sökülerek farklı çap ve sarım sayısında özel bobinler denenebilir, böylece ısıtılan bölgenin şekli ve ısıtma hızı, yapılan işe göre uyarlanabilir.
• Soğutucu montajlı iki MOSFET, kısa süreli kullanımlarda ilave bir fan gerektirmeden çalışacak şekilde tasarlanmıştır; bu da kartı basit ve kompakt tutar.

Kullanım Alanları

• Paslanmış küçük bir vidayı veya somunu birkaç saniyede kızdırıp metaldeki genleşmeden yararlanarak sökülmesini kolaylaştırmak.
• Kırık bir tornavida ucunu veya küçük bir çelik parçayı ısıtıp ardından hızlıca soğutarak basit su verme (sertleştirme) denemeleri yapmak.
• İnce bir metal çubuğu veya teli ısıtıp yumuşatarak hobi ve atölye projelerinde elle şekil vermek.
• Elektronik derslerinde ZVS osilatör devresi ve indüksiyonla ısıtma prensibini öğrencilere canlı bir deney üzerinden göstermek.
• Küçük bir metal parçanın yüzeyindeki ince pas veya eski boya tabakasını, kazımadan önce ısıyla gevşeterek temizlik işlemini kolaylaştırmak.
• Küçük miktarda düşük erime sıcaklığına sahip lehim veya metal parçasını laboratuvar ortamında kontrollü ısıtma deneyleri için kullanmak.

Bağlantı ve Kullanım

Önce birlikte gelen çalışma bobininin iki ucu, kart üzerindeki çıkış terminaline sıkıca sabitlenir; kart, bobin devreye takılı değilken asla güç ile beslenmemelidir. Ardından kartın üzerindeki + ve - işaretli güç giriş terminaline 5-12V DC bir kaynak (akü, adaptör veya laboratuvar güç kaynağı) bağlanır ve kutupların doğru yönde bağlandığından mutlaka emin olunmalıdır; 12V'ta 120W'lık çıkışa yaklaşmak yaklaşık 10A civarında bir giriş akımı gerektirdiğinden kısa ve yeterli kesitte kablo kullanılmalıdır. Güç verildiğinde bobin çevresinde yüksek frekanslı bir manyetik alan oluşur ve osilatörden hafif bir uğultu sesi duyulması normaldir; ısıtılacak iletken parça, bobinin iç çapının yaklaşık 1/3 ile 2/3'ü arasında bir kalınlıkta olacak şekilde bobinin içine yerleştirilir. Isıtma işlemi tamamlandığında önce kartın gücü kesilmeli, ardından kızgın parça ısıya dayanıklı bir maşa veya pense ile bobinden hemen alınıp yanıcı olmayan bir yüzeyde soğumaya bırakılmalıdır; MOSFET'lerin üzerindeki soğutucular kısa süreli kullanımda bile ısınabileceğinden kart çalışırken doğrudan dokunulmamalı ve havalandırması iyi, yanıcı olmayan bir yüzeye yerleştirilmelidir.

Paket İçeriği

• 1 x ZVS Endüksiyon Isıtma Devre Kartı (Mini, 5-12V 120W)
• 1 x Hazır sarılmış, kalın bakır tel çalışma bobini

Dikkat Edilmesi Gerekenler

• Kart, bobin bağlı olmadan (yüksüz) asla güce bağlanmamalıdır; aksi halde MOSFET'ler saniyeler içinde kalıcı hasar görebilir.
• Güç kaynağının kutupları mutlaka doğru bağlanmalıdır; ters polarite devreyi kalıcı olarak bozabilir.
• Devre çalışırken bobin ve MOSFET soğutucuları yüksek sıcaklığa ulaşabilir; ısıtılan metal parçaya, bobine ve soğutuculara çıplak elle dokunulmamalıdır.
• Sürekli ve uzun süreli çalıştırmada pasif soğutucu tek başına yetmeyip MOSFET'ler aşırı ısınabileceğinden kart kısa aralıklarla çalıştırılmalı ve aralarda soğumaya bırakılmalıdır.
• Kalp pili gibi tıbbi implant taşıyan kişiler, çalışan bir indüksiyon devresine yakın durmamalıdır; oluşan yüksek frekanslı manyetik alan bu tür cihazları etkileyebilir.
• Alüminyum veya bakır gibi manyetik olmayan metallerde ısınma çok daha yavaş ve zayıf olur; kart öncelikle demir esaslı/ferromanyetik parçalarla verimli çalışır.
• Kart, düşük gerilimde yüksek akım çektiğinden ince kesitli veya uzun kablolarla beslenmemeli; aksi halde kablo üzerinde ısınma ve gerilim düşümü yaşanabilir.
• Isıtılan metal parça kızıl dereceye ulaşabileceğinden, çalışma alanında kağıt, bez gibi yanıcı malzeme bulundurulmamalıdır.
