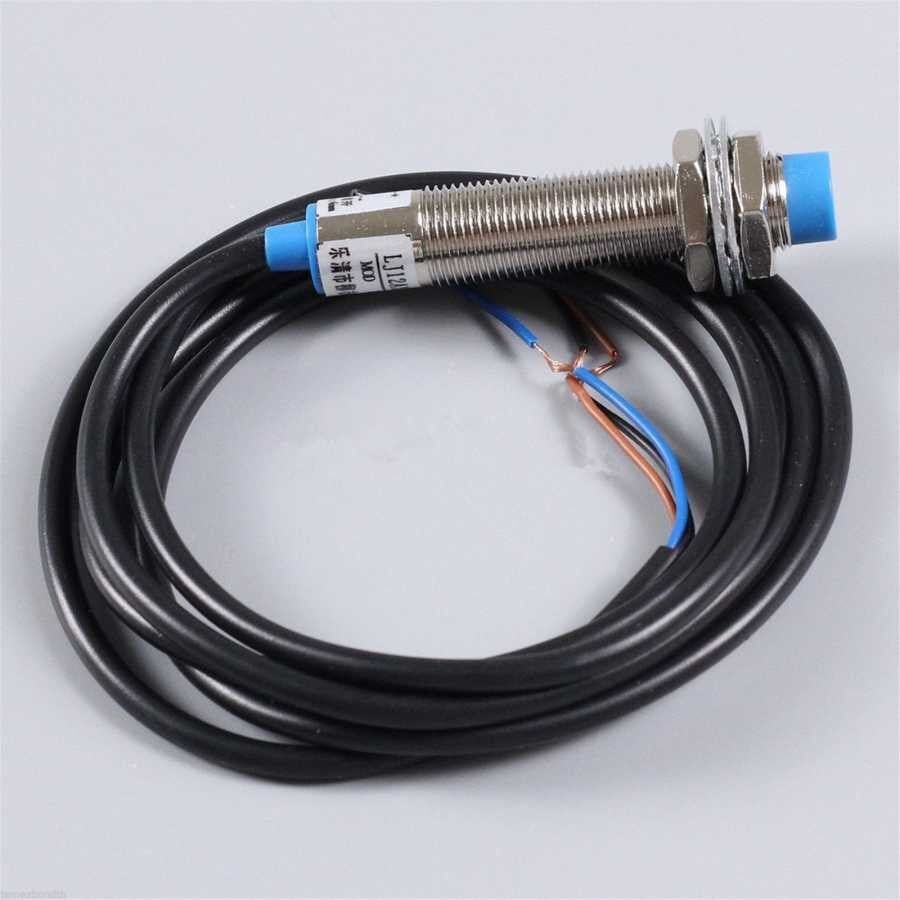

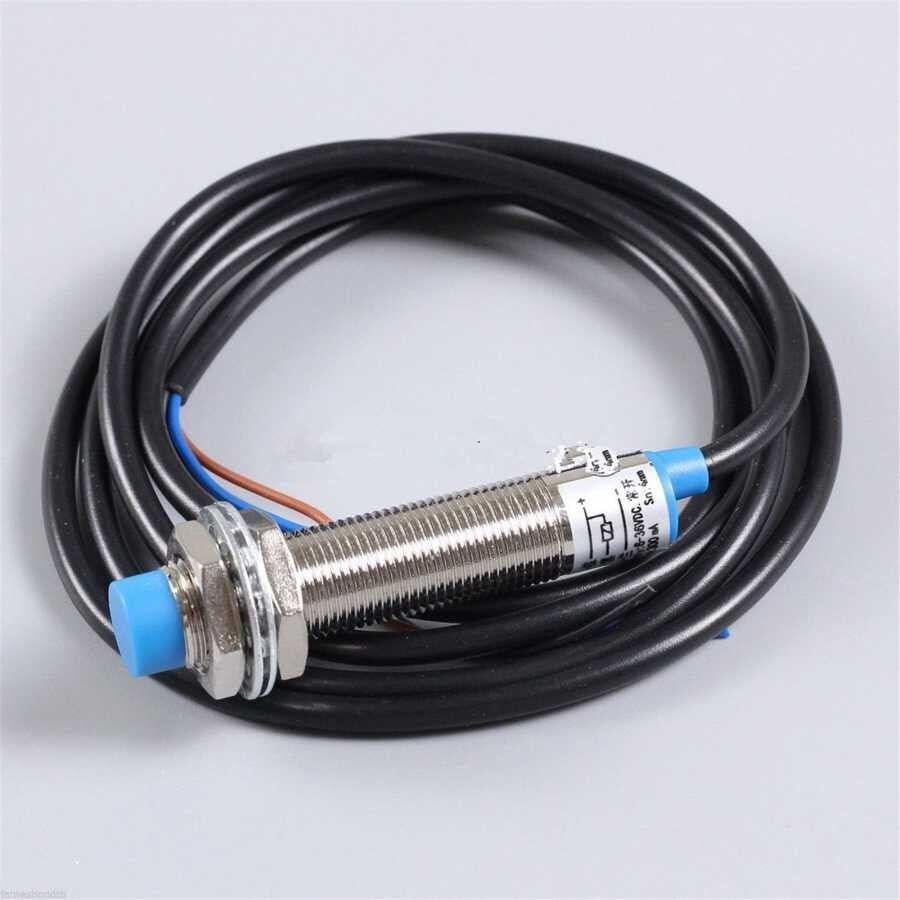

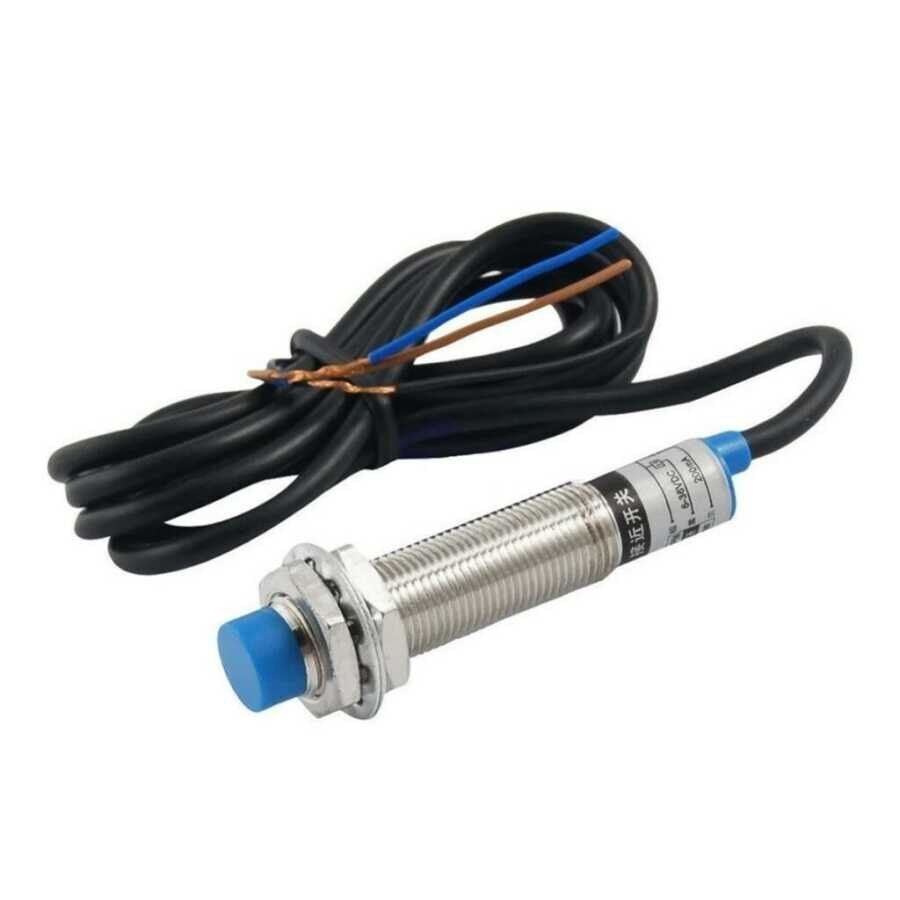

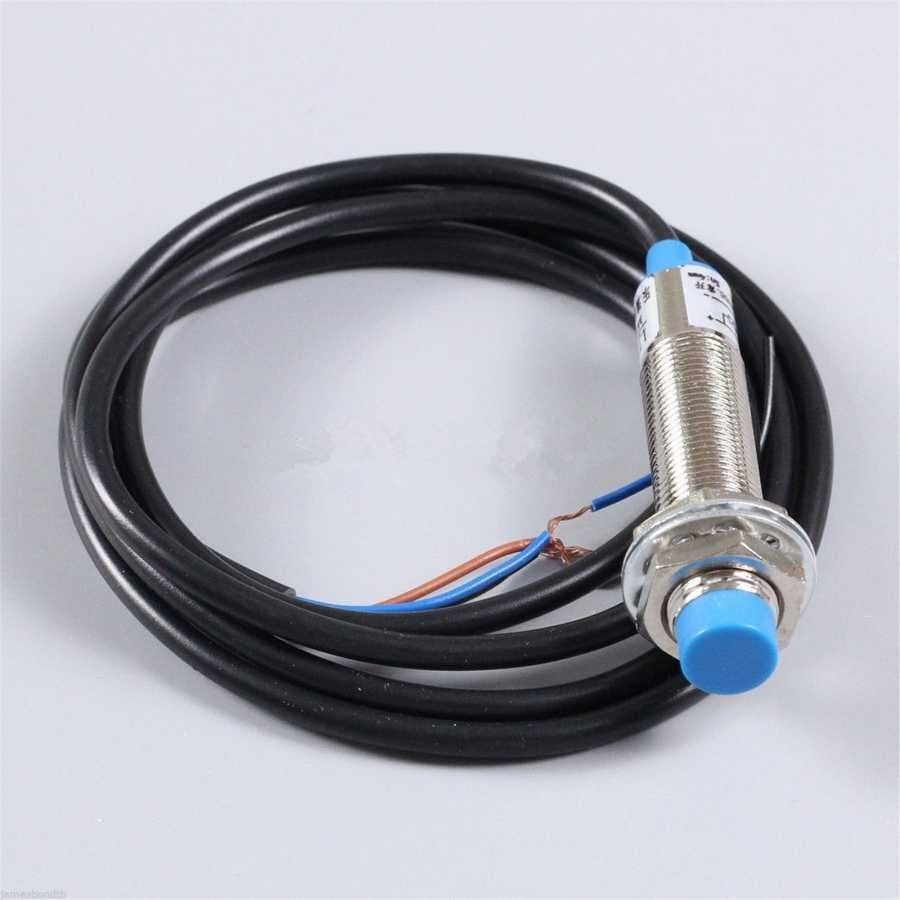

Endüktif NPN NO Mesafe Sensörü LJ12A3-4-Z/BX

LJ12A3-4-Z/BX, temas gerektirmeden metal cisimlerin varlığını algılayan endüktif tipte bir yakınlık (mesafe) sensörüdür. Gövdenin ön yüzeyindeki bobin, yüksek frekanslı bir elektromanyetik alan oluşturur; bu alana 4 mm'ye kadar bir demir esaslı metal parça girdiğinde parça üzerinde oluşan girdap akımları alanı söndürür ve sensör içindeki devre bunu algılayarak NPN yapılı, normalde açık (NO) çıkışını iletken duruma geçirir. Hareketli parça, temas noktası veya aşınan mekanizma içermediği için konveyör, CNC ekseni, otomasyon hattı gibi metal hedeflerin sayıldığı veya konum bilgisinin alındığı projelerde limit switch yerine sıkça tercih edilir. M12 dişli silindirik gövdesi sayesinde standart delik ve somunlarla kolayca sabitlenir, ekranlı yapısı ise metal bir yuva içine gömülü şekilde monte edilebilmesini sağlar. Sensör, hobi elektroniği projelerinden küçük ölçekli otomasyon panolarına kadar geniş bir yelpazede, güvenilir ve düşük bakım gerektiren bir konum/varlık algılama çözümü olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Temassız algılama prensibiyle çalıştığı için mekanik aşınma yaşanmaz ve mekanik limit switch'lere göre çok daha uzun ömürlüdür.
• M12 dişli gövde yapısı, standart delik açılmış plaka ve somunlu montaj sistemlerine doğrudan uyumludur.
• Gömülebilir (ekranlı) gövde tasarımı sayesinde sensör bir metal yuva veya destek parçası içine gömülü şekilde monte edilebilir.
• Üzerindeki kırmızı LED gösterge, çıkışın anlık algılama durumunu sensöre bakarak görsel olarak takip etmeyi kolaylaştırır.
• IP67 koruma sınıfı sayesinde tozlu atölye ortamlarında ve geçici su sıçramasına maruz kalan hatlarda güvenle çalışır.
• DC 6-36V gibi geniş besleme aralığı, hem 12V hem de 24V ile beslenen çoğu hobi ve endüstriyel devreyle doğrudan uyumluluk sağlar.
• NPN NO çıkış yapısı, denetleyicinin kendi lojik gerilimine bağlanan bir pull-up direnciyle Arduino, ESP32 veya PLC gibi denetleyicilerin dijital girişine basit bir arayüz sunar; sensörün besleme gerilimi denetleyicinin lojik seviyesinin üzerindeyse (ör. 12V/24V besleme) araya seviye uyumlama eklenmelidir.

Kullanım Alanları

• Bir konveyör bandı üzerinden geçen metal kutu veya parçaların sayılarak üretim adedinin takip edilmesi.
• CNC yönlendirici veya 3D yazıcı ekseninde, eksenin başlangıç (home) konumunu bulmak için mekanik limit switch yerine kullanılması.
• Otomatik kapı, bariyer veya kepenk sisteminde metal kanadın tam kapalı konuma geldiğinin algılanması.
• Dönen bir milin veya volanın üzerine sabitlenmiş metal bir çıkıntının her turda sensör önünden geçmesiyle devir sayısının (RPM) ölçülmesi.
• Su deposu ya da tanktaki metal şamandıra kolunun konumunu algılayarak seviye kontrolü veya taşma uyarısı oluşturulması.
• Makine muhafaza kapağının veya kapak kanadının kapalı konumda olduğunun (bilgi/durum amaçlı) algılanması.
• Otomatik depolama veya besleme hattında metal bir paletin ya da parçanın doğru konuma ulaştığının tespit edilmesi.

Bağlantı ve Kullanım

Sensörün üç damarlı kablosunda kahverengi uç besleme artı (+V, DC 6-36V) hattına, mavi uç besleme eksi (GND) hattına bağlanır; siyah uç ise sinyal çıkışıdır ve NPN NO yapısı gereği metal hedef algılandığında bu hat GND seviyesine çekilir, algılama olmadığında ise yüksek empedansta kalır. Çıkışı bir mikrodenetleyici girişine (örneğin Arduino) bağlarken pull-up direnci besleme artı ucuna değil, denetleyicinin kendi lojik gerilimine (Arduino için 5V, ESP32 için 3,3V) bağlanmalıdır; siyah hat ile denetleyicinin lojik gerilimi arasına 4,7-10 kOhm değerinde bir direnç eklenebilir veya denetleyicinin dahili pull-up özelliği etkinleştirilebilir. Sensör 12V veya 24V gibi denetleyicinin lojik seviyesinin üzerinde bir gerilimle besleniyorsa çıkış hattı denetleyiciye asla doğrudan bağlanmamalı, araya bir gerilim bölen, seviye dönüştürücü veya optokuplör konulmalıdır; ayrıca sensörün GND (mavi) ucu ile denetleyicinin GND'si mutlaka ortaklanmalıdır. Metal hedef, sensörün algılama mesafesi olan 4 mm'yi aşmayacak şekilde ve ön yüzeye mümkün olduğunca paralel yaklaştırılmalıdır; açılı veya çok küçük yüzeyli hedeflerde etkin mesafe kısalabilir. İstenen algılama mesafesi ayarlandıktan sonra gövde üzerindeki somunlar sıkılarak sensör konumu sabitlenmelidir. Sensörün ≤300 mA'lik çıkışı, akım çekişi bu sınırın altında kalan küçük röle bobinlerini doğrudan sürebilir; ancak röle, kontaktör gibi endüktif yüklerde bobine mutlaka ters paralel bir sönümleme (flyback) diyodu takılmalıdır. Motor, lamba gibi 300 mA üzeri yükler ise doğrudan bağlanmamalı, bir transistör kademesi veya hazır röle modülü üzerinden sürülmelidir.

Paket İçeriği

• 1 adet LJ12A3-4-Z/BX endüktif yakınlık sensörü
• Sensör gövdesi üzerinde önceden takılı 2 adet montaj somunu
• Sensöre sabit bağlı, yaklaşık 2 metre uzunluğunda 3 damarlı bağlantı kablosu

Dikkat Edilmesi Gerekenler

• Sensör yalnızca demir esaslı (ferromanyetik) metalleri belirtilen tam mesafede algılar; alüminyum, bakır veya paslanmaz çelik gibi metallerde etkin algılama mesafesi belirgin şekilde kısalır.
• Kahverengi ve mavi uçların yerinin karıştırılması (besleme polaritesinin ters bağlanması) sensöre kalıcı hasar verebilir, bağlantıdan önce kablo renkleri mutlaka kontrol edilmelidir.
• Belirtilen besleme gerilimi aralığının (DC 6-36V) dışına çıkılması veya çıkış akımı sınırının (≤300 mA) üzerinde akım çeken bir yükün (örneğin bir motor) doğrudan bağlanması sensörün çıkış katını zarar verebilir; röle bobini gibi endüktif bir yük kullanılacaksa bobine mutlaka bir flyback diyodu eklenmelidir, aksi halde kesilme anındaki ters gerilim çıkış katına zarar verebilir; gerektiğinde ara röle modülü veya optokuplör kullanılmalıdır.
• Ekranlı gövde yapısı sayesinde metal içine gömülü montaja uygun olsa da sensörün hemen çevresinde başka metal aksam varsa yanlış algılamayı önlemek için üreticinin önerdiği minimum çevresel boşluklara dikkat edilmelidir.
• IP67 koruma sınıfı geçici su teması ve toz içindir; sensörün sürekli suya batırılması veya yüksek basınçlı yıkama ile temizlenmesi önerilmez.
• Sensörü metal bir yuvaya monte ederken somunlar aşırı sıkılmamalıdır, fazla tork dişli gövdede çatlamaya veya kablo girişinde hasara yol açabilir.
• Kablo, keskin metal kenarlara veya hareketli aksama temas edecek şekilde döşenmemelidir; sürekli titreşim veya sürtünme, izolasyonun zamanla yırtılmasına ve kısa devreye yol açabilir.
• Sensör ATEX (tehlikeli ortam) sertifikasına sahip değildir; yanıcı gaz veya toz bulunan alanlarda bu amaca özel sertifikalı sensörler tercih edilmelidir.
• Bu sensör güvenlik dereceli bir bileşen değildir; koruyucu kapak kilitleme, acil durdurma ve benzeri kişisel güvenlik devrelerinde kullanılmamalı, bu amaçla güvenlik sertifikalı anahtar/sensörler tercih edilmelidir.
