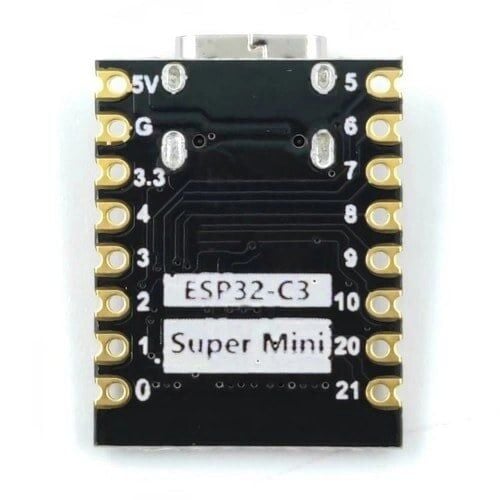

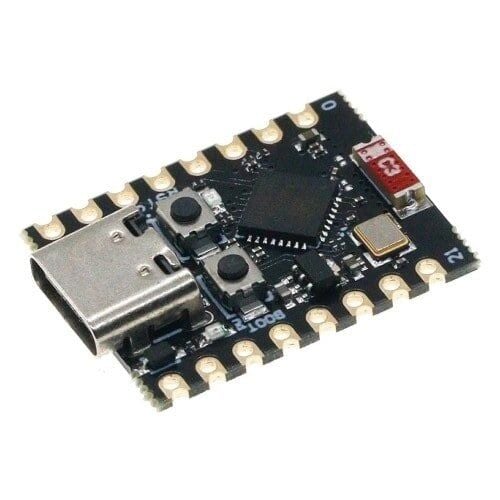

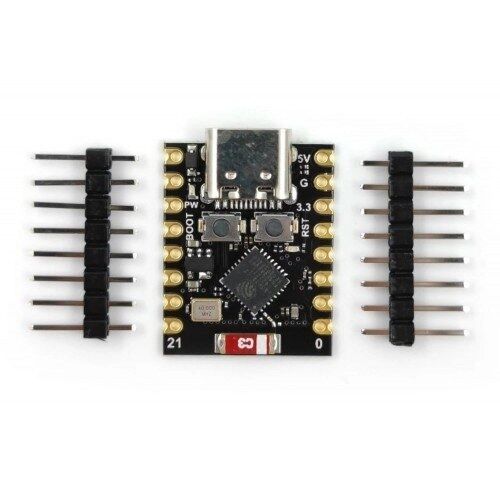

ESP32-C3 Super Mini WiFi ve Bluetooth Modülü

ESP32-C3 Super Mini, Espressif'in tek çekirdekli RISC-V mimarili ESP32-C3 yongasını çok küçük bir kart üzerinde sunan Wi-Fi ve Bluetooth geliştirme modülüdür. Kart, 2.4 GHz Wi-Fi ile Bluetooth Low Energy (BLE) bağlantısını tek gövdede birleştirir ve USB Type-C konnektörü sayesinde ayrı bir programlayıcıya ihtiyaç duymadan bilgisayara doğrudan bağlanıp kod yüklenebilir. Küçük boyutu, düşük güç tüketimi ve üzerinde hazır bulunan buton ile durum LED'i sayesinde nesnelerin interneti (IoT), kablosuz sensör düğümleri ve uzaktan kontrol uygulamaları için pratik bir geliştirme kartı olarak kullanılır. Arduino IDE, ESP-IDF ve MicroPython gibi ortamlarla programlanabilir, bu da hem yeni başlayanlar hem de tecrübeli geliştiriciler için esnek bir kullanım alanı sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kart üzerinde hem 2.4 GHz Wi-Fi hem de Bluetooth Low Energy (BLE) bağlantısını bir arada sunar, böylece bir projede ayrı ayrı Wi-Fi ve Bluetooth modülü kullanma ve bunları birbirine kablolama ihtiyacını ortadan kaldırır.
• USB Type-C konnektörü ve yonga içine gömülü USB Seri/JTAG denetleyicisi sayesinde, ayrı bir USB-seri çevirici kart veya harici bir programlayıcı olmadan doğrudan bilgisayardan kod yüklenip hata ayıklama (debug) yapılabilir.

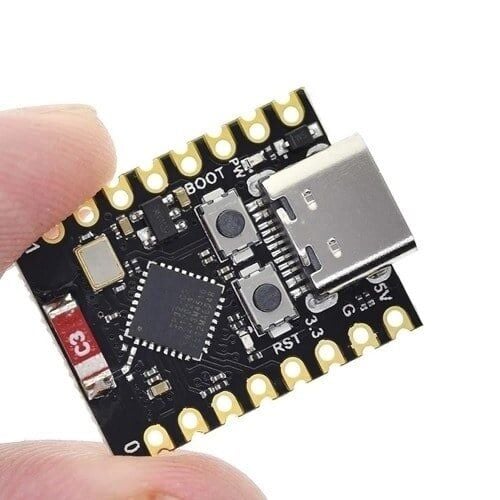

• Yaklaşık 22.5 x 18 mm ölçülerindeki çok küçük ve hafif gövdesi sayesinde, yer kısıtlı giyilebilir cihazlarda, küçük kutulu ürünlerde veya gizli montaj gerektiren projelerde kolayca yerleştirilebilir.
• RISC-V mimarili ve 160 MHz'e kadar çalışabilen işlemcisi, sensör okuma, veri işleme ve kablosuz haberleşmeyi aynı anda yürütmek için yeterli işlem gücü sağlar.
• Arduino IDE, ESP-IDF ve MicroPython gibi yaygın geliştirme ortamlarının tamamını desteklediği için, hobi amaçlı yeni başlayanlardan profesyonel gömülü yazılım geliştiricilerine kadar geniş bir kullanıcı kitlesine hitap eder.
• Donanımsal AES, SHA ve RSA hızlandırma birimleri ile derin uyku modu desteğini bir arada barındırır; böylece hem şifreli haberleşme hem de pille beslenen düşük güç tüketimli tasarımlar aynı kart üzerinde gerçekleştirilebilir.

Kullanım Alanları

• Ev içine yerleştirilen bir sıcaklık ve nem sensöründen okunan verileri Wi-Fi üzerinden eve kurulu yerel ağa, oradan da bir telefon uygulamasına anlık olarak aktarmak.
• Bir odaya monte edilen hareket sensörünün algıladığı hareketi BLE üzerinden yakındaki bir telefona veya merkezi bir akıllı ev hub'ına anında bildirmek.
• Akıllı priz projesinde, telefon uygulamasından Wi-Fi üzerinden gönderilen komutla bir röleyi tetikleyip evdeki bir lambayı veya küçük bir cihazı uzaktan açıp kapatmak.
• Bilekte taşınan küçük bir giyilebilir aksesuarda, BLE bağlantısıyla telefona nabız veya adım sayısı verisi göndererek basit bir aktivite takip cihazı oluşturmak.
• Serada veya saksı bitkisinde toprak nem sensöründen okunan değer belirlenen eşiğin altına düştüğünde sulama valfini veya küçük bir pompayı otomatik olarak devreye almak.
• Masaüstü bilgisayar kurulumunda, BLE üzerinden bağlanan özel tuşlu bir makro kontrolcü veya kısayol tuş takımı yaparak sık kullanılan komutları tek dokunuşla çalıştırmak.
• Depo raflarına veya paketlere yerleştirilen küçük bir BLE beacon olarak çalışıp, yakınından geçen bir okuyucu cihaza kimlik ve konum sinyali yayarak stok takibine yardımcı olmak.

Bağlantı ve Kullanım

Kart, üzerindeki USB Type-C girişi üzerinden standart bir USB kablosu ile bilgisayara bağlanır; bilgisayar tarafında ekstra bir USB-seri çevirici sürücüsüne genellikle gerek kalmaz. Arduino IDE kullanılacaksa Kart Yöneticisi'nden ESP32 paketi kurulup kart olarak "ESP32C3 Dev Module" seçilir, ardından kod yüklenirken kart otomatik olarak programlama moduna geçmezse BOOT butonuna basılı tutup RESET butonuna kısaca basarak bootloader moduna manuel olarak girilebilir. Harici bir sensör veya modül bağlanacağında 3V3 ve GND pinleri besleme için, GPIO uçları ise I2C, SPI veya UART haberleşmesi için kullanılabilir; örneğin bir I2C sensör SDA ve SCL hatlarıyla ilgili GPIO pinlerine, bir seri modül ise TX/RX pinlerine bağlanır. GPIO9 pini BOOT butonuyla paylaşıldığından bu pin genel amaçlı giriş/çıkış olarak kullanılacaksa kartın açılış (boot) davranışını etkileyebileceği unutulmamalıdır. Kart, USB Type-C dışında üzerindeki 5V veya 3V3 pininden harici bir güç kaynağıyla da beslenebilir; ancak 3V3 pininden besleme yapıldığında gerilim doğrudan kart üzerindeki regülatörün çıkışına verilmiş olur (regülatör devreden çıkmaz, geri beslenir); bu nedenle uygulanan gerilimin regüle edilmiş 3.3V olması ve bu sınırın aşılmaması gerekir.

Paket İçeriği

• 1 x ESP32-C3 Super Mini Wi-Fi ve Bluetooth modülü

Dikkat Edilmesi Gerekenler

• Kart üzerindeki tüm GPIO pinleri 3.3V lojik seviyesinde çalışır ve 5V toleranslı değildir; 5V çıkış veren bir sensör veya modülün sinyal hattı doğrudan bir GPIO pinine bağlanırsa yonga kalıcı olarak zarar görebilir, bu tür bağlantılarda seviye çevirici (level shifter) kullanılmalıdır.
• GPIO9 pini aynı zamanda kartın BOOT (strapping) pinidir; bu pin genel amaçlı giriş/çıkış olarak kullanılmak istendiğinde, açılış anında pine dışarıdan uygulanan bir gerilim kartın yanlış modda (örneğin bootloader modunda) başlamasına yol açabilir.
• Kart üzerindeki anten baskılı PCB tipi olduğundan yönlü ve düşük kazançlıdır; metal bir kutu içine sıkı şekilde yerleştirmek veya anten bölgesinin üzerini metal bir yüzeyle kapatmak Wi-Fi ve BLE menzilini belirgin şekilde düşürür.
• Bazı USB Type-C kablolar yalnızca şarj amaçlı üretilmiştir ve veri hatlarını içermez; bilgisayar kartı tanımıyorsa veya kod yüklenemiyorsa ilk kontrol edilmesi gereken nokta veri destekli bir kablo kullanılıp kullanılmadığıdır.
• Röle bobini, motor veya solenoid valf gibi endüktif yükler hiçbir zaman doğrudan bir GPIO pinine bağlanmamalı; bu tür yükler mutlaka uygun bir röle modülü veya transistörlü sürücü devresi üzerinden kontrol edilmelidir.
• Wi-Fi ve BLE radyolarının aynı anda ve yoğun şekilde kullanılması akım tüketimini belirgin şekilde artırır; pille beslenen taşınabilir tasarımlarda bu durum dikkate alınmalı, gerekmediği zamanlarda derin uyku moduna geçilmesi tercih edilmelidir.
