ESP32 8225N V2.0 Kamera Modülü - OV2640

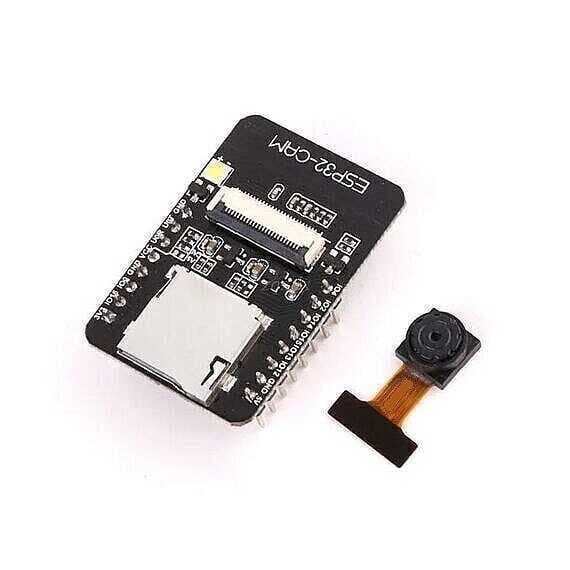

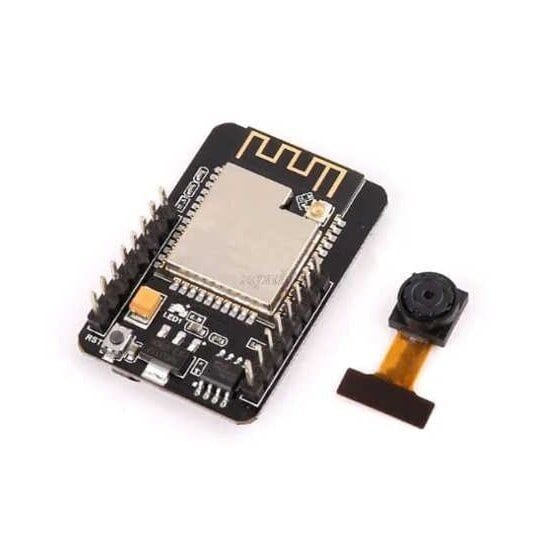

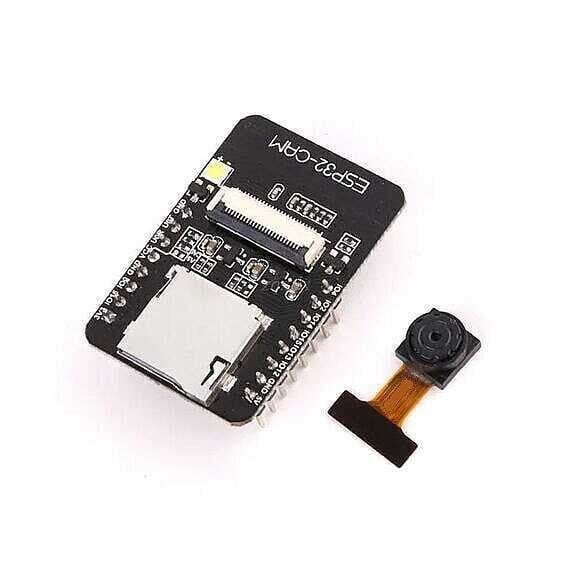

ESP32 8225N V2.0 Kamera Modülü, ESP32-S işlemciyi OV2640 kamera sensörüyle birleştiren, Wi-Fi ve Bluetooth üzerinden görüntü aktarabilen kompakt bir geliştirme kartıdır. OV2640 sensörü UXGA çözünürlüğüne kadar fotoğraf çekip görüntüyü doğrudan JPEG formatında sıkıştırabilir, bu da kısıtlı kablosuz bant genişliğinde bile aktarımı pratik kılar. microSD kart yuvası sayesinde fotoğraflar internetsiz de yerel olarak kaydedilebilir. Küçük boyutu ve entegre kablosuz iletişimi nedeniyle güvenlik kamerası, kapı zili, hareket algılama ve görüntü işleme denemeleri gibi hobi ve öğrenci projelerinde sıkça tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• OV2640 sensörüyle UXGA (1600x1200) çözünürlüğe kadar fotoğraf çekebilir ve görüntüyü doğrudan JPEG olarak sıkıştırabilir.
• 802.11 b/g/n Wi-Fi ve Bluetooth 4.2 desteğiyle çekilen görüntüleri kablosuz ağ üzerinden anlık olarak aktarabilir.
• Üzerindeki microSD kart yuvası sayesinde internet bağlantısı olmadan da görüntüleri yerel olarak kaydedebilir.
• GPIO ile kontrol edilebilen beyaz LED flaş, düşük ışıkta çekim yapılmasına yardımcı olur.
• Harici PSRAM desteği sayesinde yüksek çözünürlüklü görüntüler işlenirken bellek darboğazı yaşamadan JPEG kodlama yapılabilir.
• Otomatik pozlama (AEC), otomatik beyaz dengesi (AWB) ve otomatik kazanç kontrolü (AGC) gibi dahili görüntü iyileştirme özellikleri sayesinde farklı ışık koşullarında da makul kalitede görüntü üretir.
• Kamera ve microSD kart yuvası aynı kart üzerinde bir arada bulunduğu için bilgisayara veya buluta bağlı kalmadan, tamamen bağımsız (standalone) çalışan bir görüntü kayıt cihazı olarak da kullanılabilir.

Kullanım Alanları

• Kapı önüne yerleştirilip hareket algılandığında fotoğraf çekip Wi-Fi üzerinden telefona ileten basit bir kapı zili kamerası kurmak.
• Bahçe veya garaj girişine sabitlenip bir PIR sensörle tetiklenen, olay anındaki görüntüyü microSD karta kaydeden bir güvenlik kamerası oluşturmak.
• Akvaryum, kuluçka makinesi veya sera gibi ortamları eve kurulu Wi-Fi ağı üzerinden uzaktan canlı görüntüyle izlemek.
• 3D yazıcı çıktısının, bir bitkinin büyümesinin veya uzun süren bir deneyin ilerleyişini belirli aralıklarla fotoğraflayıp microSD karta kaydederek time-lapse görüntü dizisi oluşturmak.
• Küçük bir robotun önündeki rengi veya engeli görüntüden okuyup buna göre yön kararı verdiren bir görüntü tabanlı navigasyon denemesi yapmak.
• Elektronik derslerinde öğrencilerin SCCB (I2C) arayüzü üzerinden çözünürlük, parlaklık ve pozlama ayarlarını değiştirerek bu ayarların görüntü kalitesini nasıl etkilediğini gözlemlemesini sağlamak.
• Bir kutu veya muhafaza içine yerleştirilip pil ile beslenerek, belirli aralıklarla uyanıp fotoğraf çeken düşük güçlü bir doğa/vahşi yaşam gözlem kamerası prototipi denemek.

Bağlantı ve Kullanım

Kart, üzerindeki 5V ve GND pinlerinden beslenir; dahili regülatör bu gerilimi 3,3V'a düşürerek ESP32-S çipini ve OV2640 sensörünü besler. Kartta USB girişi bulunmadığından programlamak için U0T (TX) ve U0R (RX) pinlerinin harici bir USB-TTL (FTDI, CP2102 vb.) adaptörün RX/TX hatlarına çapraz şekilde bağlanması gerekir. Kod yüklerken IO0 pini GND'ye kısa süreliğine bağlanarak kart flaşlama moduna alınır; yükleme bittikten sonra bu bağlantı kaldırılıp kart resetlenerek normal çalışma moduna geçilir. Kamera sensörü fabrikada karta bağlı geldiğinden ayrıca kablolama gerektirmez; kullanıcının yapması gereken tek ek bağlantı, isteniyorsa microSD kart yuvasına bir kart takmaktır. OV2640 ile ESP32-S arasındaki SCCB (I2C) kontrol hatları ve paralel görüntü veri hatları (Y2-Y9, VSYNC, HREF, PCLK, XCLK) da fabrikada karta bağlı geldiğinden bu hatlara ayrıca dokunmaya gerek yoktur; yazılım tarafında yalnızca kullanılan kamera kütüphanesinin (örneğin ESP32 Camera kütüphanesi) karta uygun pin tanımlarıyla başlatılması yeterlidir. Kamera ve microSD kart, pinlerin çoğunu kullandığından kartta harici sensör veya röle gibi ek devreler için kullanılabilecek genel amaçlı GPIO sayısı azdır; proje tasarlanırken bu sınırlı pin sayısı göz önünde bulundurulmalıdır. Kart üzerindeki beyaz LED flaş genellikle GPIO4 pinine bağlıdır ve yazılımdan bu pinin dijital çıkış olarak sürülmesiyle açılıp kapatılabilir ya da PWM ile parlaklığı kısılabilir. Arduino IDE'de ESP32 kart paketiyle birlikte gelen "CameraWebServer" örnek kodu, karta hızlıca yüklenip kartı yerel ağdan bir web tarayıcısıyla erişilebilen canlı görüntü sunucusuna dönüştürmek için pratik bir başlangıç noktasıdır.

Paket İçeriği

• 1 adet ESP32 8225N V2.0 Kamera Modülü (OV2640 kamera sensörü fabrikada takılı halde gelir)
• Kart üzerine monteli PCB anten (Wi-Fi ve Bluetooth için ayrı bir harici anten bağlantısına gerek yoktur)

Dikkat Edilmesi Gerekenler

• Kartta USB girişi olmadığı için programlamak amacıyla ayrıca bir USB-TTL (FTDI, CP2102 vb.) adaptör temin edilmelidir; bu adaptör ve microSD kart pakete dahil değildir.
• Wi-Fi ile görüntü aktarımı sırasında akım çekişi kısa süreli yükselebilir; zayıf veya yetersiz bir besleme kartın rastgele resetlenmesine (brown-out) neden olabilir, bu yüzden en az 500 mA verebilen stabil bir 5V güç kaynağı kullanılmalı, ince/uzun jumper kablolarla besleme yapılmamalıdır.
• Kod yüklerken IO0 pininin GND'ye bağlı olmasına, yükleme bitince bu bağlantının kaldırılmasına dikkat edilmelidir; aksi halde kart flaşlama modunda takılı kalır ve normal çalışmaz.
• Kamera lensinin odak mesafesi sabittir; çok yakın nesnelerde görüntü net çıkmayabilir.
• microSD kart kullanılacaksa kartın FAT32 formatında ve modülle uyumlu kapasitede olmasına dikkat edilmelidir; yüksek kapasiteli veya farklı dosya sistemine sahip kartlar bazı yazılımlarda tanınmayabilir.
• Sensör düşük ışık koşullarında gürültülü görüntü üretebilir; karanlık ortamlarda üzerindeki LED flaş veya harici bir aydınlatma kaynağına ihtiyaç duyulabilir.
