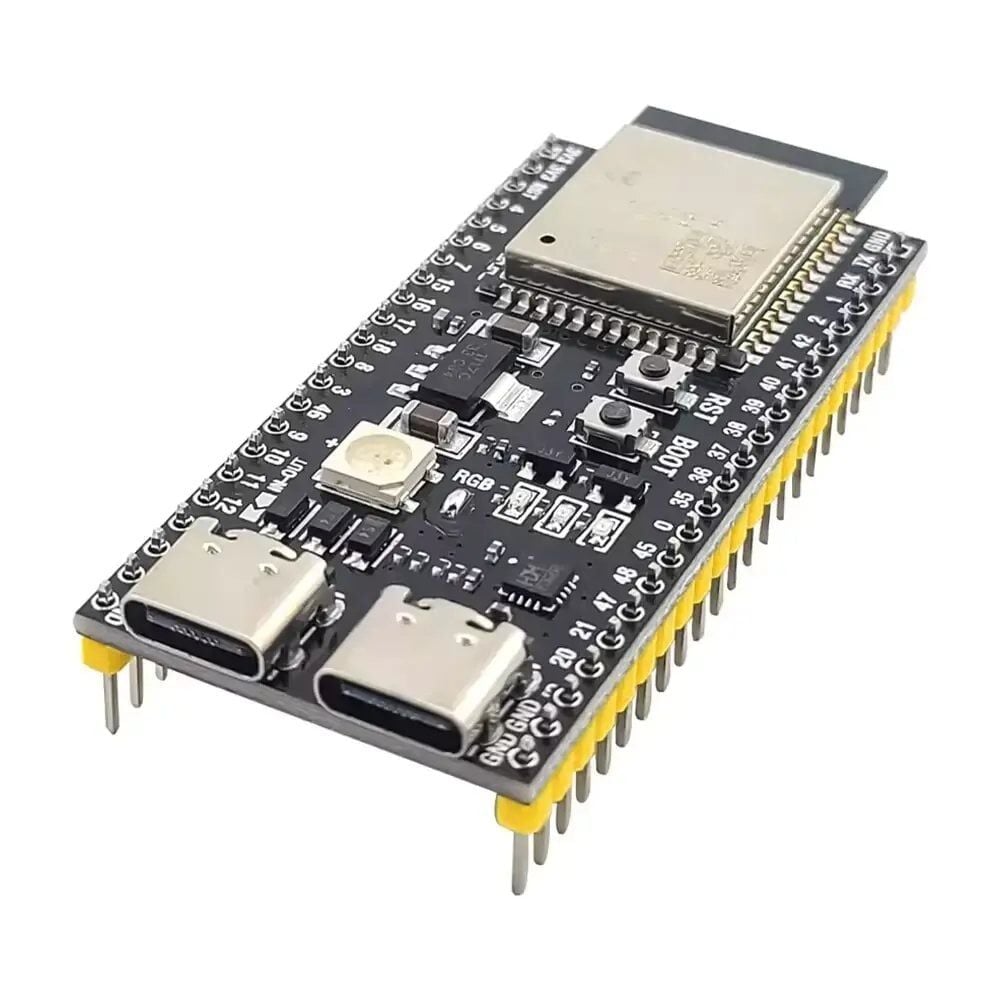

ESP32-S3-N16R8 WiFi ve Bluetooth Geliştirme Kartı
ESP32-S3-N16R8, Espressif'in ESP32-S3 çipi üzerine kurulu, kablosuz bağlantılı gömülü projeler için tasarlanmış bir WiFi ve Bluetooth geliştirme kartıdır. Çift çekirdekli 32-bit Xtensa LX7 işlemcisi 240 MHz'e kadar çalışır; kart üzerinde 16 MB flash bellek ve 8 MB Octal SPI PSRAM bulunur, bu da grafik arayüzlü veya büyük kod tabanlı uygulamalara yer açar. 2.4 GHz WiFi (802.11 b/g/n) ve Bluetooth 5 (LE) desteğiyle kart, ek bir kablosuz modül eklemeden internete bağlı veya telefonla eşleşen projeler geliştirmeyi sağlar. Dahili USB arayüzü sayesinde ayrı bir USB-seri çevirici çip olmadan doğrudan bilgisayara bağlanıp programlanabilir.
Teknik Özellikler
| İşlemci | Xtensa 32-bit LX7 çift çekirdek, 240 MHz'e kadar çalışma frekansı |
| Flash Bellek | 16 MB entegre SPI NOR Flash |
| PSRAM | 8 MB Octal SPI PSRAM |
| Kablosuz Bağlantı | IEEE 802.11 b/g/n WiFi, 2.4 GHz bant |
| Bluetooth | Bluetooth 5 (LE), uzun menzil (Long Range) modu destekli |
| GPIO Sayısı | Çip seviyesinde 45'e kadar programlanabilir genel amaçlı G/Ç pini |
| USB Arayüzü | Dahili USB OTG (Full-Speed), ek çevirici çip gerekmeden bilgisayara bağlanabilir |
| Analog Giriş | 2 adet 12-bit çözünürlüklü SAR ADC |
| Seri Haberleşme | UART, I2C, I2S ve SPI çevre birimleri |
| PWM Çıkışı | LEDC birimi üzerinden çok kanallı PWM desteği |
| Kamera/Ekran Arayüzü | 8-bit paralel kamera (DVP) ve LCD sürücü (LCD_CAM) desteği |
| Donanımsal Güvenlik | AES, SHA, RSA, HMAC şifreleme motorları, Secure Boot ve Flash şifreleme |
| Yapay Zeka Hızlandırma | Sinyal işleme ve yapay sinir ağı hesaplamaları için ek vektör talimat seti |
| Çalışma Gerilimi | Çip seviyesinde 3.0V-3.6V, kart üzerinde USB üzerinden 5V giriş |
| Güç Modları | Aktif, Modem-Sleep, Light-Sleep ve Deep-Sleep çalışma modları |
| Dahili SRAM | 512 KB yerleşik SRAM (harici PSRAM'dan bağımsız, hızlı erişim için) |
| Dahili ROM | 384 KB yerleşik ROM (önyükleme ve temel fonksiyonlar için) |
| Çip Paketi | QFN56, 7 mm x 7 mm |
| Ana Osilatör | 40 MHz kristal osilatör (tipik) |
Öne Çıkan Özellikler
- 16 MB flash bellek ve 8 MB Octal PSRAM sayesinde grafik arayüzlü veya büyük kütüphaneler kullanan yazılımları rahatça çalıştırır.
- Çift çekirdekli 240 MHz işlemci, WiFi haberleşmesi ile sensör okuma veya kontrol işlemlerini aynı anda yürütebilir.
- Dahili WiFi (2.4 GHz) ve Bluetooth 5 (LE) desteğiyle ek bir kablosuz modül eklemeden internete veya mobil uygulamalara bağlanır.
- Yerleşik USB arayüzü sayesinde harici bir USB-seri çevirici çip olmadan doğrudan bilgisayardan programlanabilir.
- AES, SHA, RSA gibi donanımsal şifreleme birimleriyle IoT cihazlarında güvenli veri iletimi ve kimlik doğrulama sağlar.
- Kamera arayüzü (DVP) desteği sayesinde görüntü işleme veya nesne tanıma projelerinde doğrudan kamera modülü bağlanabilir.
- Çoklu güç modları (Modem-Sleep, Light-Sleep, Deep-Sleep) ile pilli veya taşınabilir uygulamalarda enerji tüketimini azaltır.
- 512 KB dahili SRAM ve 384 KB dahili ROM, harici PSRAM'a ek olarak hızlı erişilen yerleşik bellek sunarak zaman kritik kod parçalarının hızlı çalışmasını sağlar.
Kullanım Alanları
- Ev otomasyonunda telefon uygulamasından WiFi üzerinden akıllı priz veya röleleri uzaktan açıp kapatma.
- Bluetooth ile telefona bağlanıp uzaktan kumandalı robot araç veya RC model kontrolü yapma.
- Serada nem ve sıcaklık sensörlerinden toplanan verileri WiFi üzerinden bir sunucuya veya bulut panele gönderme.
- Taşınabilir ölçüm cihazlarında toplanan sensör verilerini Bluetooth üzerinden telefona aktarma.
- Dokunmatik grafik ekranlı akıllı ev kontrol panelinde, PSRAM'ın sağladığı ek bellekle arayüz sürücüsü olarak kullanma.
- Kamera modülü bağlanarak basit görüntü işleme veya hareket algılama projeleri geliştirme.
- I2S mikrofon bağlanarak ses kaydı alma veya basit sesli komut tanıma denemeleri yapma.
- Kapı, pencere veya hareket sensörleriyle kurulan bir güvenlik sisteminde durum bilgisini WiFi üzerinden anlık bildirim olarak telefona iletme.
Bağlantı ve Kullanım
Kart, USB Type-C veya Micro-USB portu üzerinden bilgisayara bağlanır; Arduino IDE'ye ESP32 kart paketi kurulduktan sonra "ESP32S3 Dev Module" seçilip PSRAM ayarının "OPI PSRAM" ve Flash boyutunun "16MB" olarak işaretlenmesi gerekir. Güç ve toprak bağlantıları için kart üzerindeki 3V3 ve GND pinleri, sensör ve modüllerle I2C haberleşmesi için ise SDA/SCL olarak ayrılan GPIO pinleri kullanılır. Kod yüklemeye başlamadan önce, bazı kart revizyonlarında BOOT tuşuna basılı tutup RESET tuşuna kısaca basmak, ardından BOOT'u bırakmak gerekebilir; kart bu şekilde yükleme moduna alınır. Kart, bilgisayara bağlı olmadan çalışacaksa 5V girişi üzerinden harici bir güç kaynağıyla da beslenebilir; bu durumda USB bağlantısı yalnızca ilk programlama veya hata ayıklama çıktısını izlemek için gerekir. Kart üzerindeki gerilim regülatörü USB'den veya 5V pininden gelen gerilimi çipin ihtiyaç duyduğu 3.3V seviyesine düşürdüğünden, harici besleme yapılırken 5V girişi kullanılmalı, 3V3 pinine doğrudan yüksek gerilim uygulanmamalıdır. ESP-IDF ortamı tercih edildiğinde çipin kamera arayüzü ve donanımsal şifreleme gibi ileri düzey özelliklerine daha ayrıntılı erişim sağlanır.
Paket İçeriği
- 1 adet ESP32-S3-N16R8 WiFi ve Bluetooth geliştirme kartı
Dikkat Edilmesi Gerekenler
- Tüm GPIO pinlerinin lojik seviyesi 3.3V'tur; 5V sinyalli sensör veya modülleri doğrudan bağlamak çipe zarar verebilir, gerektiğinde seviye dönüştürücü kullanılmalıdır.
- Bazı GPIO pinleri flash ve PSRAM bağlantısı için ayrılmıştır ve genel amaçlı G/Ç olarak kullanılmamalıdır; hangi pinlerin serbest olduğu kart şemasından kontrol edilmelidir.
- Arduino IDE'de board ayarlarında PSRAM ve Flash boyutu yanlış seçilirse kart açılışta donabilir veya seri port üzerinden veri alışverişi düzgün çalışmayabilir.
- Motor, röle gibi yüksek akım çeken yükler GPIO pininden doğrudan değil, uygun bir sürücü devresi (transistör, röle modülü, motor sürücüsü) üzerinden bağlanmalıdır.
- Bazı kart revizyonlarında otomatik yükleme devresi çalışmayabilir; bu durumda BOOT tuşuna basılı tutarak yükleme moduna manuel geçmek gerekebilir.
- Yoğun WiFi/Bluetooth kullanımı ve yüksek işlemci yükü altında kart ısınabilir; sürekli çalışan projelerde yeterli hava akımı sağlanmalıdır.
- Kablosuz üzerinden yazılım güncellemesi (OTA) planlanıyorsa flash alanının bir kısmının güncelleme için ayrılmış olması gerektiği unutulmamalı, uygulama boyutu buna göre planlanmalıdır.
- Nemli veya tozlu ortamlarda uzun süreli kullanımda kartın uygun bir muhafaza içine yerleştirilmesi, açıkta kalan pinlerin kısa devre riskine karşı korunması önerilir.
